कियानमूविकसित करतेअंगभूत एफएम रेडिओ अँटेनाज्या उत्पादकांना कॉम्पॅक्ट इलेक्ट्रॉनिक उत्पादनांमध्ये विश्वासार्ह एफएम रिसेप्शन आवश्यक आहे. व्यावहारिक एकात्मता आवश्यकतेनुसार डिझाइन केलेले, हे अंतर्गत अँटेना सोल्यूशन ऑडिओ उपकरणांना स्थिर रेडिओ कार्यप्रदर्शन प्राप्त करण्यास मदत करू शकते आणि इंस्टॉलेशन जागा वाचवते आणि स्वच्छ बाह्य डिझाइन राखते.
अनेक ऑटोमोटिव्ह ऑडिओ सिस्टीम, पोर्टेबल रेडिओ, ब्लूटूथ स्पीकर, स्मार्ट ऑडिओ उत्पादने आणि ग्राहक इलेक्ट्रॉनिक्समध्ये एफएम रेडिओ हे महत्त्वाचे वैशिष्ट्य आहे. तथापि, कॉम्पॅक्ट डिव्हाइसमध्ये FM रिसेप्शन जोडण्यासाठी फक्त ऍन्टीना रिसीव्हरला जोडण्यापेक्षा अधिक आवश्यक आहे. अँटेनाची परिमाणे, फेराइट सामग्री, कॉइल वाइंडिंग, इंस्टॉलेशनचे स्थान, केबल रूटिंग आणि आसपासचे इलेक्ट्रॉनिक घटक हे सर्व रिसेप्शन गुणवत्तेवर प्रभाव टाकू शकतात. अंगभूत FM रेडिओ अँटेना उत्पादकांना पारंपारिक बाह्य अँटेनाला कॉम्पॅक्ट पर्याय प्रदान करते. हा लेख त्याचे कार्य तत्त्व, डिझाइन फायदे, अनुप्रयोग मूल्य, मुख्य खरेदी विचार आणि व्यावहारिक एकत्रीकरण पद्धती स्पष्ट करतो.
सामग्री सारणी
बिल्ट-इन एफएम अँटेनाबद्दल उत्पादकांना काय माहित असले पाहिजे?
अंगभूत एफएम रेडिओ अँटेना कसा तयार केला जातो?
अंतर्गत अँटेना डिझाइन महत्त्वाचे का आहे?
कोणती उत्पादने अंगभूत एफएम अँटेना वापरू शकतात?
एफएम रिसेप्शन कार्यक्षमतेवर कोणते घटक परिणाम करतात?
खरेदीदारांनी कोणत्या वैशिष्ट्यांची तुलना करावी?
अभियंते उत्पादनामध्ये अँटेना कसे समाकलित करू शकतात?
एफएम अँटेना सप्लायरमध्ये तुम्ही काय शोधले पाहिजे?
तुमच्या उत्पादनासाठी अंगभूत एफएम रेडिओ अँटेना योग्य आहे का?
बिल्ट-इन एफएम अँटेनाबद्दल उत्पादकांना काय माहित असले पाहिजे?

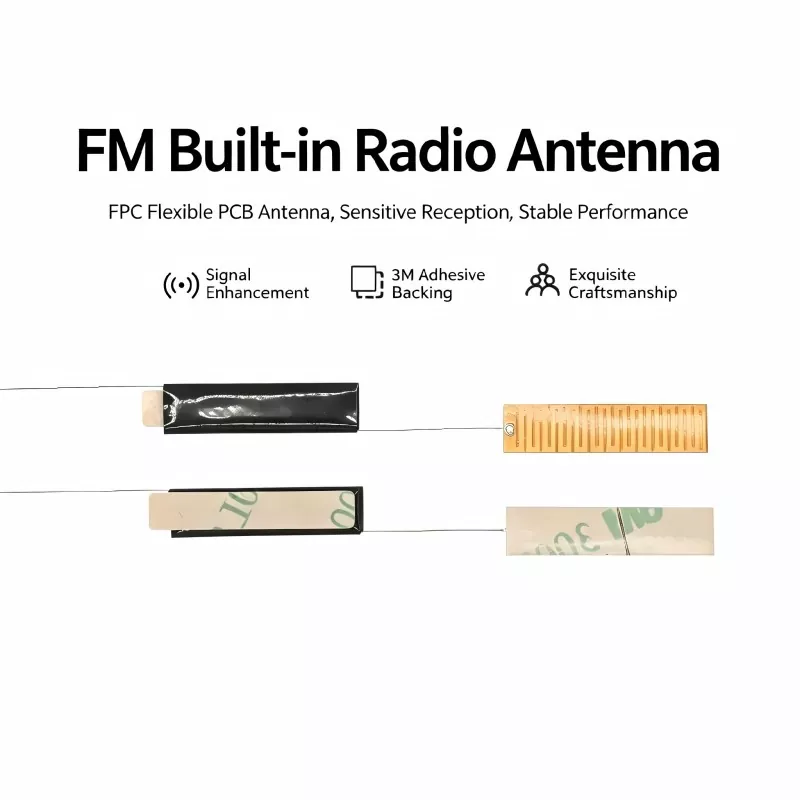

अंगभूत FM अँटेना हा पारंपारिक बाह्य टेलिस्कोपिक अँटेना आवश्यक नसताना FM प्रसारण सिग्नल कॅप्चर करण्यासाठी डिझाइन केलेला अंतर्गत प्राप्त करणारा घटक आहे. हे प्रोडक्ट हाउसिंगमध्ये स्थापित केले आहे आणि लीड, पिन किंवा इतर इलेक्ट्रिकल इंटरफेसद्वारे FM रिसीव्हर सर्किटशी जोडलेले आहे.
बऱ्याच व्यावसायिक उत्पादनांसाठी, अंतर्गत स्थापना RF कार्यक्षमता आणि औद्योगिक डिझाइन दरम्यान महत्त्वपूर्ण संतुलन प्रदान करते. ऍन्टीनाला एन्क्लोजरच्या बाहेर वाढवण्याची परवानगी देण्याऐवजी, उत्पादक उपलब्ध जागेमध्ये प्राप्त करणारा घटक ठेवू शकतात.
फेराइट-कोर बांधकाम सामान्यतः कॉम्पॅक्ट एफएम प्राप्त करणार्या अनुप्रयोगांसाठी वापरले जाते. फेराइट सामग्री कॉइलभोवती चुंबकीय प्रवाह केंद्रित करण्यास मदत करते, तर जखम कंडक्टर इलेक्ट्रोमॅग्नेटिक ऊर्जेला विद्युत सिग्नलमध्ये रूपांतरित करते ज्यावर प्राप्त सर्किटद्वारे प्रक्रिया केली जाऊ शकते.
त्यामुळे अँटेना एका वेगळ्या ऍक्सेसरीच्या ऐवजी संपूर्ण RF प्रणालीचा भाग बनतो. त्याचे कार्यप्रदर्शन त्याच्या स्वतःच्या विद्युत वैशिष्ट्यांवर आणि ते ज्या वातावरणात चालते त्यावर अवलंबून असते.
अंगभूत एफएम रेडिओ अँटेना कसा तयार केला जातो?
अंतर्गत FM अँटेनाची रचना सामान्यतः लक्ष्य वारंवारता श्रेणी आणि उपलब्ध इंस्टॉलेशन स्पेसपासून सुरू होते. अभियंते नंतर योग्य फेराइट परिमाणे, वळण रचना, वायर वैशिष्ट्य, कनेक्शन पद्धत आणि यांत्रिक कॉन्फिगरेशन निर्धारित करतात.
फेराइट कोर
फेराइट कोर हा चुंबकीय प्राप्त संरचनेचा एक महत्त्वाचा भाग आहे. त्याची भौतिक वैशिष्ट्ये आणि भौतिक परिमाणे अँटेना आजूबाजूच्या इलेक्ट्रोमॅग्नेटिक क्षेत्राशी किती प्रभावीपणे संवाद साधतात यावर प्रभाव पाडतात.
अचूक कॉइल
तांब्याची तार फेराइट कोरभोवती परिभाषित विद्युत आवश्यकतांनुसार जखमेच्या आहे. वळणाची सुसंगतता महत्वाची आहे कारण भिन्नता वैयक्तिक अँटेना युनिट्सच्या विद्युत वैशिष्ट्यांवर परिणाम करू शकतात.
कनेक्शन संरचना
होस्ट डिव्हाइसवर अवलंबून, अँटेना भिन्न केबल, पिन किंवा कनेक्टर कॉन्फिगरेशन वापरू शकतो. योग्य कनेक्शन संरचना असेंबली सुलभ करते आणि ग्राहकाच्या PCB मध्ये अनावश्यक बदल कमी करते.
यांत्रिक कॉन्फिगरेशन
डिझाईनच्या सुरुवातीच्या टप्प्यावर परिमाणांचा विचार करणे आवश्यक आहे. एखादे अँटेना जे इलेक्ट्रिकली चांगले कार्य करते ते अद्यापही अनुपयुक्त असू शकते जर ते अभिप्रेत असलेल्या आवारात बसू शकत नसेल किंवा इतर घटकांमध्ये व्यत्यय आणत असेल.
अंतर्गत अँटेना डिझाइन महत्त्वाचे का आहे?
अधिक कार्ये समाविष्ट करताना आधुनिक इलेक्ट्रॉनिक उपकरणे लहान होत आहेत. हे RF घटकांसाठी एक आव्हानात्मक वातावरण तयार करते कारण मौल्यवान अंतर्गत जागा बॅटरी, PCB, स्पीकर, प्रोसेसर, पॉवर सर्किट्स आणि यांत्रिक संरचनांद्वारे सामायिक केली जाते.
योग्यरित्या डिझाइन केलेले अंतर्गत अँटेना अनेक व्यावहारिक फायदे देऊ शकतात:
- स्पेस ऑप्टिमायझेशन:बाह्य माउंटिंग स्पेसची आवश्यकता नसून उत्पादनाच्या आत अँटेना स्थापित केला जातो.
- सुधारित उत्पादन देखावा:दैनंदिन ऑपरेशनसाठी लांब दुर्बिणीसंबंधी अँटेना आवश्यक नाही.
- यांत्रिक संरक्षण:अंतर्गत प्लेसमेंट अपघाती वाकणे किंवा शारीरिक प्रभावाचे प्रदर्शन कमी करते.
- लवचिक एकत्रीकरण:सानुकूलित परिमाणे भिन्न संलग्न लेआउट्स सामावून घेऊ शकतात.
- सुसंगत असेंब्ली:एक परिभाषित अंतर्गत माउंटिंग स्थिती प्रमाणित उत्पादनास समर्थन देऊ शकते.
- अनुप्रयोग अष्टपैलुत्व:समान मूलभूत अँटेना संकल्पना वेगवेगळ्या इलेक्ट्रॉनिक उत्पादनांमध्ये रुपांतरित केली जाऊ शकते.
हे फायदे विशेषतः कॉम्पॅक्ट हाउसिंगमध्ये आधुनिक वायरलेस आणि डिजिटल फंक्शन्ससह FM रेडिओ एकत्र करू इच्छिणाऱ्या उत्पादकांसाठी संबंधित आहेत.
कोणती उत्पादने अंगभूत एफएम अँटेना वापरू शकतात?
अनुप्रयोग श्रेणी पारंपारिक स्टँडअलोन रेडिओपेक्षा विस्तृत आहे. जोपर्यंत इलेक्ट्रॉनिक सिस्टीममध्ये FM रिसीव्हिंग फंक्शन समाविष्ट आहे आणि योग्य इन्स्टॉलेशन वातावरण प्रदान करते, तोपर्यंत अंतर्गत अँटेना विचारात घेतला जाऊ शकतो.
| अर्ज | ठराविक आवश्यकता | अंतर्गत अँटेना फायदा |
|---|---|---|
| कार ऑडिओ | कॉम्पॅक्ट कंट्रोल युनिटमध्ये स्थिर एफएम रिसेप्शन | लपलेली स्थापना |
| ब्लूटूथ स्पीकर्स | FM फंक्शन वायरलेस ऑडिओसह एकत्रित | जागा-कार्यक्षम डिझाइन |
| पोर्टेबल रेडिओ | कॉम्पॅक्ट हाउसिंग आणि पोर्टेबल ऑपरेशन | कमी बाह्य घटक |
| अलार्म घड्याळे | एकात्मिक एफएम रेडिओ फंक्शन | उत्पादनाचे स्वरूप स्वच्छ करा |
| स्मार्ट ऑडिओ उपकरणे | एका आवारात अनेक कार्ये | लवचिक अंतर्गत प्लेसमेंट |
| विशेष प्राप्तकर्ता | अनुप्रयोग-विशिष्ट RF एकत्रीकरण | सानुकूल करण्यायोग्य कॉन्फिगरेशन |
एफएम रिसेप्शन कार्यक्षमतेवर कोणते घटक परिणाम करतात?
योग्य नाममात्र वारंवारतेसह अँटेना निवडणे ही फक्त पहिली पायरी आहे. वास्तविक-जागतिक कामगिरीवर अनेक अतिरिक्त घटकांचा प्रभाव पडतो.
1. स्थापना स्थान
अँटेना अशा ठिकाणी ठेवावा जिथे तो RF सिग्नल प्रभावीपणे प्राप्त करू शकेल. मोठ्या प्रवाहकीय घटक किंवा उच्च-आवाज सर्किट्सच्या पुढे ते स्थापित केल्याने व्यावहारिक कामगिरी कमी होऊ शकते.
2. पीसीबी लेआउट
पीसीबी अँटेनाच्या इलेक्ट्रोमॅग्नेटिक वातावरणावर प्रभाव टाकू शकतो. अभियंत्यांनी अँटेना आणि प्रोसेसरमधील अंतर, स्विचिंग पॉवर सप्लाय, हाय-स्पीड इंटरफेस आणि इतर संभाव्य हस्तक्षेप स्त्रोतांचा विचार केला पाहिजे.
3. संलग्न साहित्य
प्लॅस्टिक आणि नॉन-कंडक्टिव्ह हाऊसिंग साधारणपणे मेटल एन्क्लोजरपासून वेगळे RF वातावरण प्रदान करतात. म्हणून अंतिम गृहनिर्माण नमुना चाचणीमध्ये समाविष्ट केले जावे.
4. केबल राउटिंग
अँटेना लीड काळजीपूर्वक राऊट केली पाहिजे आणि विजेच्या आवाजाच्या अनावश्यक स्त्रोतांपासून दूर ठेवली पाहिजे. सातत्यपूर्ण केबल रूटिंग देखील पुनरावृत्ती करण्यायोग्य उत्पादन कार्यप्रदर्शन राखण्यात मदत करू शकते.
5. प्राप्तकर्ता संवेदनशीलता
ऍन्टीना रिसीव्हिंग सर्किटमधील प्रत्येक मर्यादेची भरपाई करू शकत नाही. उत्पादनाच्या विकासादरम्यान अँटेना वैशिष्ट्ये आणि प्राप्तकर्त्याच्या कार्यक्षमतेचे एकत्रितपणे मूल्यांकन केले पाहिजे.
खरेदीदारांनी कोणत्या वैशिष्ट्यांची तुलना करावी?
एफएम अँटेना सोर्स करताना, खरेदी करणाऱ्या संघांनी कोटेशनची विनंती करण्यापूर्वी तांत्रिक तपशील पत्रक तयार केले पाहिजे. यामुळे पुरवठादारांची तुलना अधिक अर्थपूर्ण बनते आणि केवळ किंमतीवर आधारित घटक निवडण्याचा धोका कमी होतो.
| तपशील | शिफारस केलेले मूल्यांकन | खरेदीचे महत्त्व |
|---|---|---|
| वारंवारता श्रेणी | आवश्यक FM बँडसह सुसंगततेची पुष्टी करा | अत्यावश्यक |
| फेराइट साहित्य | सामग्री आणि सुसंगततेचे मूल्यांकन करा | उच्च |
| कॉइल वळण | वळण अचूकता आणि पुनरावृत्तीक्षमता तपासा | उच्च |
| परिमाण | उपलब्ध अंतर्गत जागा जुळवा | अत्यावश्यक |
| लीड लांबी | पीसीबी आणि असेंब्ली आवश्यकतांची पुष्टी करा | मध्यम |
| कनेक्टर | विद्युत आणि यांत्रिक सुसंगतता सत्यापित करा | उच्च |
| तापमान श्रेणी | ऑपरेटिंग वातावरणाशी जुळवा | मध्यम ते उच्च |
| सानुकूलन | OEM तपशील समर्थित आहेत की नाही हे निर्धारित करा | उच्च |
व्हॉल्यूम उत्पादनासाठी, खरेदीदारांनी नमुना मंजूरी प्रक्रिया, येणारी तपासणी, उत्पादन सुसंगतता, पॅकेजिंग, लीड टाइम आणि तांत्रिक समर्थनाचा देखील विचार केला पाहिजे.
अभियंते उत्पादनामध्ये अँटेना कसे समाकलित करू शकतात?
अंतिम संलग्नक गोठवण्याआधी यशस्वी अँटेना एकत्रीकरण प्रक्रिया सुरू झाली पाहिजे. अँटेना पुरवठादार, PCB अभियंता, यांत्रिक अभियंता आणि उत्पादन निर्माता यांच्यातील लवकर समन्वय महाग पुनर्रचना टाळू शकतो.
- आरएफ आवश्यकता परिभाषित करा:लक्ष्य FM वारंवारता श्रेणी आणि प्राप्तकर्ता आर्किटेक्चर स्थापित करा.
- आरक्षित प्रतिष्ठापन जागा:यांत्रिक लेआउट पूर्ण करण्यापूर्वी अँटेना स्थान ओळखा.
- रेखाचित्रे प्रदान करा:ऍन्टीना उत्पादकासह उपलब्ध परिमाणे आणि कनेक्शन आवश्यकता सामायिक करा.
- नमुने विकसित करा:इच्छित उत्पादनामध्ये सानुकूलित अँटेना प्रोटोटाइपचे मूल्यांकन करा.
- संपूर्ण असेंब्लीची चाचणी घ्या:वास्तववादी ऑपरेटिंग परिस्थितीत रिसेप्शन मोजा.
- उत्पादन वैशिष्ट्ये अंतिम करा:लॉकचे परिमाण, वळण मापदंड, केबल्स, कनेक्टर आणि तपासणी निकष.
प्रोटोटाइप चाचणी विशेषतः महत्वाची आहे कारण उत्पादनाच्या बाहेर मोजलेले अँटेना कार्यप्रदर्शन अंतिम घरामध्ये अँटेना स्थापित केल्यानंतर कार्यप्रदर्शन दर्शवू शकत नाही.
एफएम अँटेना पुरवठादारामध्ये तुम्ही काय शोधले पाहिजे?
एक योग्य पुरवठादार कॅटलॉग घटकापेक्षा अधिक प्रदान करण्यास सक्षम असावा. OEM आणि ODM प्रकल्पांसाठी, तांत्रिक संप्रेषण आणि सानुकूलन क्षमता मूलभूत अँटेना तपशीलाप्रमाणेच महत्त्वाची असू शकते.
चायना अँटेना उत्पादक किंवा पुरवठादाराचे मूल्यांकन करताना, खालील गोष्टींचा विचार करा:
- एफएम आणि इतर आरएफ अँटेना घटक तयार करण्याचा अनुभव घ्या.
- फेराइट कोर परिमाणे आणि वळण संरचना सानुकूलित करण्याची क्षमता.
- कॉइल विंडिंग आणि घटक असेंब्लीचे स्थिर नियंत्रण.
- केबल्स, पिन आणि कनेक्टर सानुकूलित करण्याची क्षमता.
- मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी नमुना विकास.
- तांत्रिक रेखाचित्रे आणि उत्पादन वैशिष्ट्ये साफ करा.
- उत्पादन बॅचसाठी गुणवत्ता तपासणी प्रक्रिया.
- उत्पादन विकासादरम्यान प्रतिसादात्मक संप्रेषण.
कियानमू विविध इलेक्ट्रॉनिक अनुप्रयोगांसाठी अँटेना विकास आणि उत्पादनावर लक्ष केंद्रित करते. त्याचा सानुकूलित दृष्टीकोन ग्राहकांना उत्पादन सोल्यूशनला अंतिम रूप देण्यापूर्वी वारंवारता आवश्यकता, स्थापना परिमाणे, कनेक्शन पद्धती आणि इतर प्रकल्प-विशिष्ट पॅरामीटर्सवर चर्चा करण्यास अनुमती देतो.
अंगभूत एफएम रेडिओ अँटेना FAQ
अंगभूत एफएम रेडिओ अँटेना बाह्य टेलिस्कोपिक अँटेना बदलू शकतो का?
अनेक कॉम्पॅक्ट इलेक्ट्रॉनिक उत्पादनांसाठी, पारंपारिक टेलिस्कोपिक अँटेनाऐवजी अंतर्गत अँटेना वापरला जाऊ शकतो. तथापि, अंतिम निवड रिसीव्हर डिझाइन, उत्पादनाची रचना, उपलब्ध स्थापना जागा आणि आवश्यक रिसेप्शन कार्यप्रदर्शन यावर अवलंबून असते.
कोणती FM वारंवारता श्रेणी साधारणपणे समर्थित असते?
अनेक व्यावसायिक FM रेडिओ ऍप्लिकेशन्स 88-108 MHz रेंजमध्ये कार्यरत असतात. अचूक अँटेना डिझाइन आवश्यक वारंवारता श्रेणी आणि प्राप्त सर्किटशी जुळले पाहिजे.
अँटेना एका लहान बंदिस्तासाठी सानुकूलित करता येईल का?
होय. कस्टमायझेशन फेराइट परिमाणे, कॉइलची रचना, लीडची लांबी, टर्मिनल कॉन्फिगरेशन आणि इतर यांत्रिक आवश्यकतांना संबोधित करू शकते. जेव्हा इंस्टॉलेशनची जागा अत्यंत प्रतिबंधित असते तेव्हा प्रोटोटाइप चाचणीची शिफारस केली जाते.
अँटेना प्लेसमेंटचा रेडिओ रिसेप्शनवर परिणाम होतो का?
होय. प्लेसमेंटचा महत्त्वपूर्ण परिणाम होऊ शकतो. जवळपासचे धातूचे घटक, पॉवर सर्किट, प्रोसेसर, PCB ट्रेस, बॅटरी आणि केबल्स अँटेनाभोवतीचे इलेक्ट्रोमॅग्नेटिक वातावरण बदलू शकतात.
तयार उत्पादनाच्या आत अँटेनाची चाचणी घ्यावी का?
होय. ॲन्टीनाची चाचणी स्वतंत्र घटक म्हणून ॲण्टेना तपासण्यापेक्षा फायनल रिसेप्शन कार्यक्षमतेबद्दल अधिक वास्तववादी माहिती प्रदान करते.
मानक मॉडेलऐवजी सानुकूलित अँटेना का निवडावा?
एक सानुकूलित मॉडेल विशिष्ट परिमाणे, रिसीव्हर इंटरफेस, स्थापना स्थान आणि उत्पादनाच्या यांत्रिक मर्यादांभोवती डिझाइन केले जाऊ शकते. हे एकत्रीकरण सुलभ करू शकते आणि संरचनात्मक बदलांची आवश्यकता कमी करू शकते.
तुमच्या उत्पादनासाठी अंगभूत एफएम रेडिओ अँटेना योग्य आहे का?
आधुनिक इलेक्ट्रॉनिक उत्पादनांसाठी जेथे जागा, देखावा, विश्वसनीयता आणि RF कार्यक्षमता एकत्र असणे आवश्यक आहे, अंगभूत अँटेना पारंपारिक बाह्य डिझाइनला व्यावहारिक पर्याय देऊ शकते. त्याचे यश संपूर्ण अभियांत्रिकी प्रक्रियेवर अवलंबून असते, ज्यामध्ये फेराइट निवड, कॉइल वाइंडिंग, वारंवारता आवश्यकता, पीसीबी डिझाइन, स्थापना स्थिती, संलग्न रचना आणि अंतिम उत्पादन चाचणी यांचा समावेश होतो.
कियानमू ऑडिओ उपकरणे, ऑटोमोटिव्ह इलेक्ट्रॉनिक्स, पोर्टेबल रेडिओ, ब्लूटूथ स्पीकर आणि इतर FM-सक्षम उपकरणे विकसित करणाऱ्या उत्पादकांसाठी सानुकूलित अंगभूत FM रेडिओ अँटेना सोल्यूशन्स प्रदान करते. तुमच्याकडे विशिष्ट वारंवारता श्रेणी, संलग्नक आकार, केबलची आवश्यकता किंवा रिसीव्हर इंटरफेस असल्यास,आमच्याशी संपर्क साधातुमच्या प्रोजेक्टवर चर्चा करण्यासाठी आणि तुमच्या उत्पादनाच्या आवश्यकतेशी जुळणारे अँटेना कॉन्फिगरेशन विकसित करा.
