बॉडी कॅम जीपीएस अँटेना

बॉडी कॅम जीपीएस अँटेना म्हणजे काय

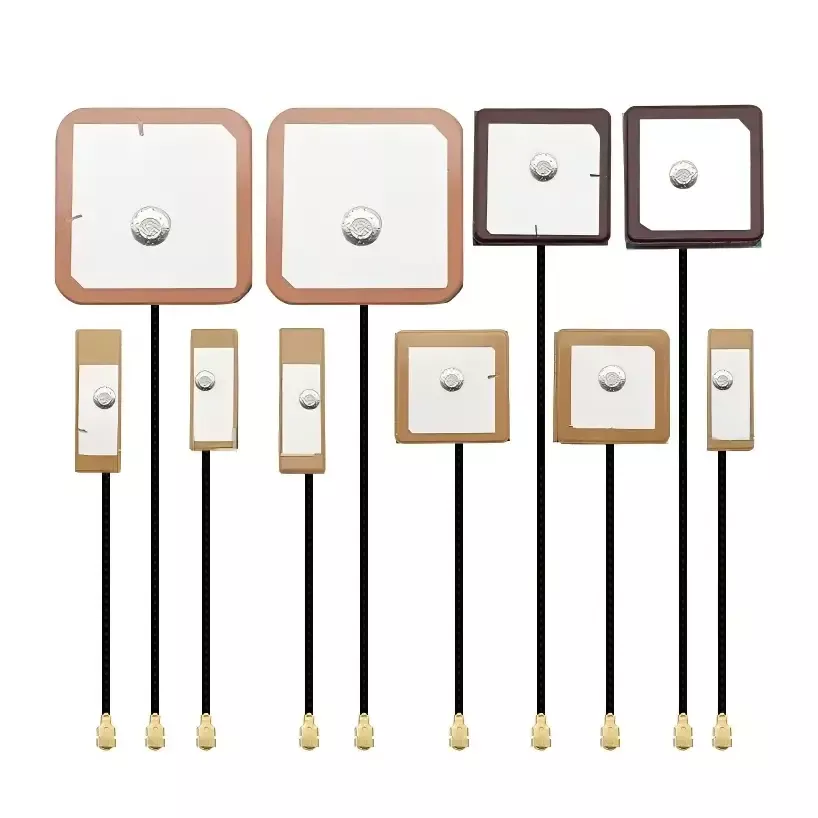

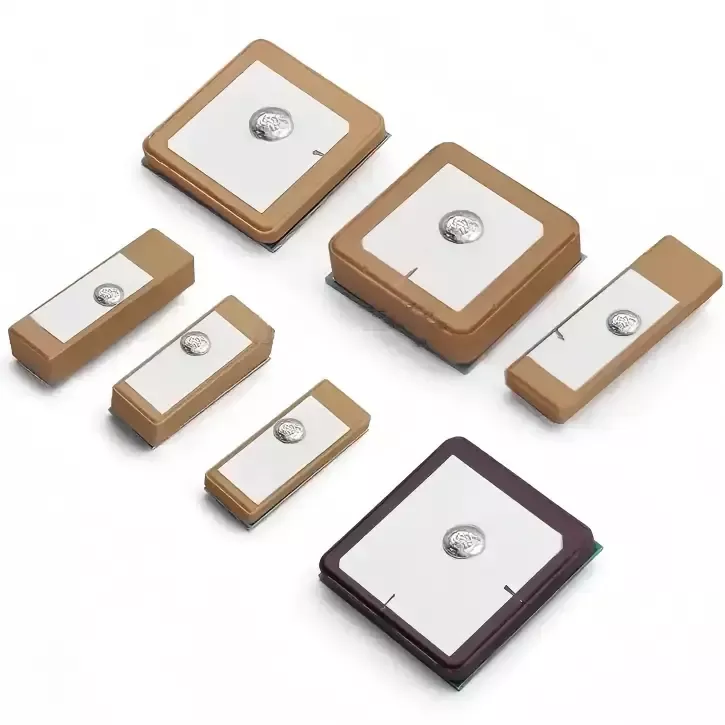

बॉडी कॅम GPS अँटेना हा औद्योगिक दर्जाचा GNSS सिरेमिक पॅच अँटेना आहे जो विशेषत: एकल-सैनिक कायदा अंमलबजावणी पुरावा संकलन टर्मिनलसाठी डिझाइन केलेला आहे. हे GPS, BeiDou, GLONASS आणि Galileo यासह अनेक उपग्रह प्रणालींशी सुसंगत आहे आणि जागतिक उपग्रह नेव्हिगेशन सिग्नलच्या ध्रुवीकरण वैशिष्ट्यांशी जुळवून घेण्यासाठी उजव्या हाताच्या गोलाकार ध्रुवीकरण (RHCP) रचना वैशिष्ट्यीकृत करते.

मजबूत सिरेमिक अँटेना डिझाइनसह, ते उत्कृष्ट दिशा आणि मजबूत पर्यावरणीय अनुकूलता देते. शरीराने घातलेले अडथळे, उपकरणांपासून धातूचे संरक्षण, शहरी इमारतीतील अडथळे किंवा हाय-स्पीड मोबाइल ऑपरेशन्स यासारख्या आव्हानात्मक परिस्थितीतही ते स्थिर स्थिती डेटा वितरीत करते. हे ऑडिओव्हिज्युअल कायद्याची अंमलबजावणी रेकॉर्डिंगसाठी अचूक आणि शोधण्यायोग्य भौगोलिक स्थान वॉटरमार्क सुनिश्चित करते, ज्यामुळे एक संपूर्ण आणि अनुपालन साक्ष्य साखळीची स्थापना सक्षम होते.

कार्य तत्त्व

बॉडी कॅम GPS अँटेना व्यावसायिक उपग्रह नेव्हिगेशन RF रिसेप्शन तत्त्वांवर आधारित आहे. संपूर्ण कार्यप्रवाह प्रयोगशाळेतील ऍनेकोइक चेंबर चाचणी आणि वास्तविक-जागतिक मैदानी चाचणी दोन्हीद्वारे सत्यापित केले गेले आहे, स्पष्ट ऑपरेशनल लॉजिक आणि स्थिर कार्यप्रदर्शन सुनिश्चित करते. यात प्रामुख्याने तीन मुख्य घटक असतात:

1. उपग्रह सिग्नल संपादन: उत्पादनामध्ये कोर हाय-डायलेक्ट्रिक सिरेमिक डायलेक्ट्रिक चिप आहे जी हवेतील L1-बँड उपग्रह नेव्हिगेशन सिग्नल कार्यक्षमतेने कॅप्चर करते. समर्पित उजव्या-हाताच्या वर्तुळाकार ध्रुवीकरण डिझाइनसह, ते डिव्हाइस रोटेशन किंवा मानवी शरीराच्या अडथळ्यामुळे होणारे सिग्नल क्षीणन प्रभावीपणे कमी करते, खराब सिग्नल रिसेप्शन आणि घनदाट इमारती किंवा डोंगराळ आणि दुर्गम प्रदेशांमध्ये जेथे बहुपथ प्रतिबिंब प्रचलित आहेत अशा शहरी भागात अयशस्वी उपग्रह संपादन यासारख्या सामान्य समस्यांचे निराकरण करते.

2. सिग्नल फिल्टरिंग आणि अँटी-हस्तक्षेप: अँटेनामध्ये एकात्मिक अचूक प्रतिबाधा जुळणारे सर्किट आहे जे 4G/5G मॉड्यूल, वाय-फाय मॉड्यूल आणि बॉडी कॅमेऱ्यातील बॅटरी पॉवर सप्लाय द्वारे व्युत्पन्न होणारा आवाज हस्तक्षेप स्वयंचलितपणे फिल्टर करते. हे शुद्ध GNSS उपग्रह सिग्नल वेगळे करते, प्रभावीपणे पोझिशनिंग विसंगती, जंपिंग पॉइंट्स आणि अंतर्गत RF क्रॉसस्टॉकमुळे होणारे मार्ग व्यत्यय दूर करते.

3. डेटा पार्सिंग आणि आउटपुट: फिल्टर केलेला आणि ऑप्टिमाइझ केलेला स्थिर उपग्रह सिग्नल डिव्हाइसच्या मेनबोर्ड पोझिशनिंग चिपवर प्रसारित केला जातो, जो वास्तविक वेळेत अचूक अक्षांश आणि रेखांश, वेग, वेळ आणि उंची डेटा पार्स करतो. कायद्याची अंमलबजावणी करताना रेकॉर्ड केलेल्या व्हिडिओ आणि ऑडिओ फायलींसाठी ही माहिती एकाच वेळी भौगोलिक स्थान वॉटरमार्क म्हणून सिंक्रोनाइझ केली जाते, पूर्ण ट्रॅकिंग, ट्रेसेबिलिटी आणि अंमलबजावणीच्या मार्गांचे रीप्ले सक्षम करते.

स्थापना आणि वापर मार्गदर्शक

1. स्थापना स्थान निवड

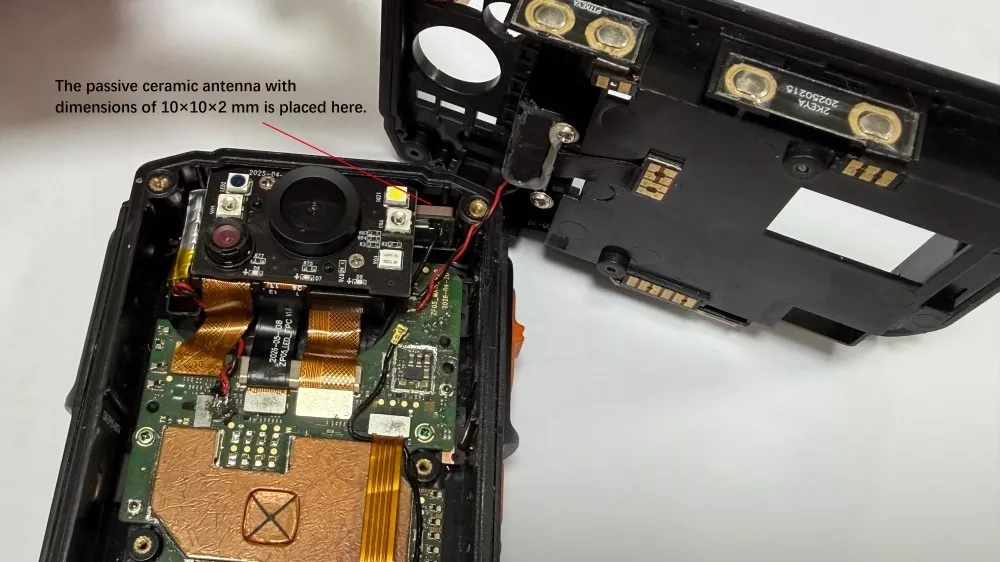

सिरॅमिक अँटेना रेडिएशन कोर एरिया थेट झाकलेला नसावा किंवा मेटल हाऊसिंग, बॅटरी सेल किंवा मेटल ब्रॅकेट्सने अडथळा आणू नये. बॉडी कॅमेऱ्याच्या आतील भागाच्या वर धातू नसलेल्या भागात डिव्हाइस स्थापित करण्याची शिफारस केली जाते, 4G/5G आणि वाय-फाय अँटेनापासून किमान 15 मिमी सुरक्षित अंतर राखून सह-चॅनल हस्तक्षेप टाळण्यासाठी आणि उपग्रह सिग्नलचे अबाधित स्वागत सुनिश्चित करण्यासाठी.

2. वेल्डिंग आणि फिक्सेशन तपशील

पिन-प्रकार सिरॅमिक अँटेनासाठी, सोल्डर सांधे भरलेले आहेत याची खात्री करा, कोल्ड सोल्डरिंग, मिस्ड सोल्डरिंग किंवा डिटेच सोल्डरिंगशिवाय. एसएमटी पृष्ठभाग-माऊंट केलेल्या उत्पादनांसाठी, पीसीबी पृष्ठभागावर सपाट आणि सुरक्षित संरेखन प्राप्त करण्यासाठी कारखान्याच्या माउंटिंग प्रक्रियेच्या मानकांचे काटेकोरपणे पालन करा. असेंब्ली दरम्यान, अंतर्गत सूक्ष्म क्रॅक टाळण्यासाठी आणि नंतर संभाव्य लपविलेले सिग्नल अपयश दूर करण्यासाठी सिरॅमिक चिपवर जास्त शक्ती लागू करणे टाळा.

3. हस्तक्षेप विरोधी संरक्षण ऑपरेशन

अँटेना स्थापित केल्यानंतर, विद्युत हस्तक्षेप कमी करण्यासाठी पॉवर मॉड्यूल आणि मदरबोर्डच्या उच्च-शक्ती क्षेत्रापासून अँटेना वेगळे करण्यासाठी इन्सुलेटिंग टेप वापरा. अँटेना केबल्स रूट करा जेणेकरून ते लांब अंतरावर पॉवर लाईन्सच्या समांतर चालणार नाहीत, ज्यामुळे सिग्नल चढ-उतार आणि स्त्रोतावरील अस्थिर स्थिती टाळता येईल.

4. पूर्ण मशीन डीबगिंग आणि सत्यापन मानके

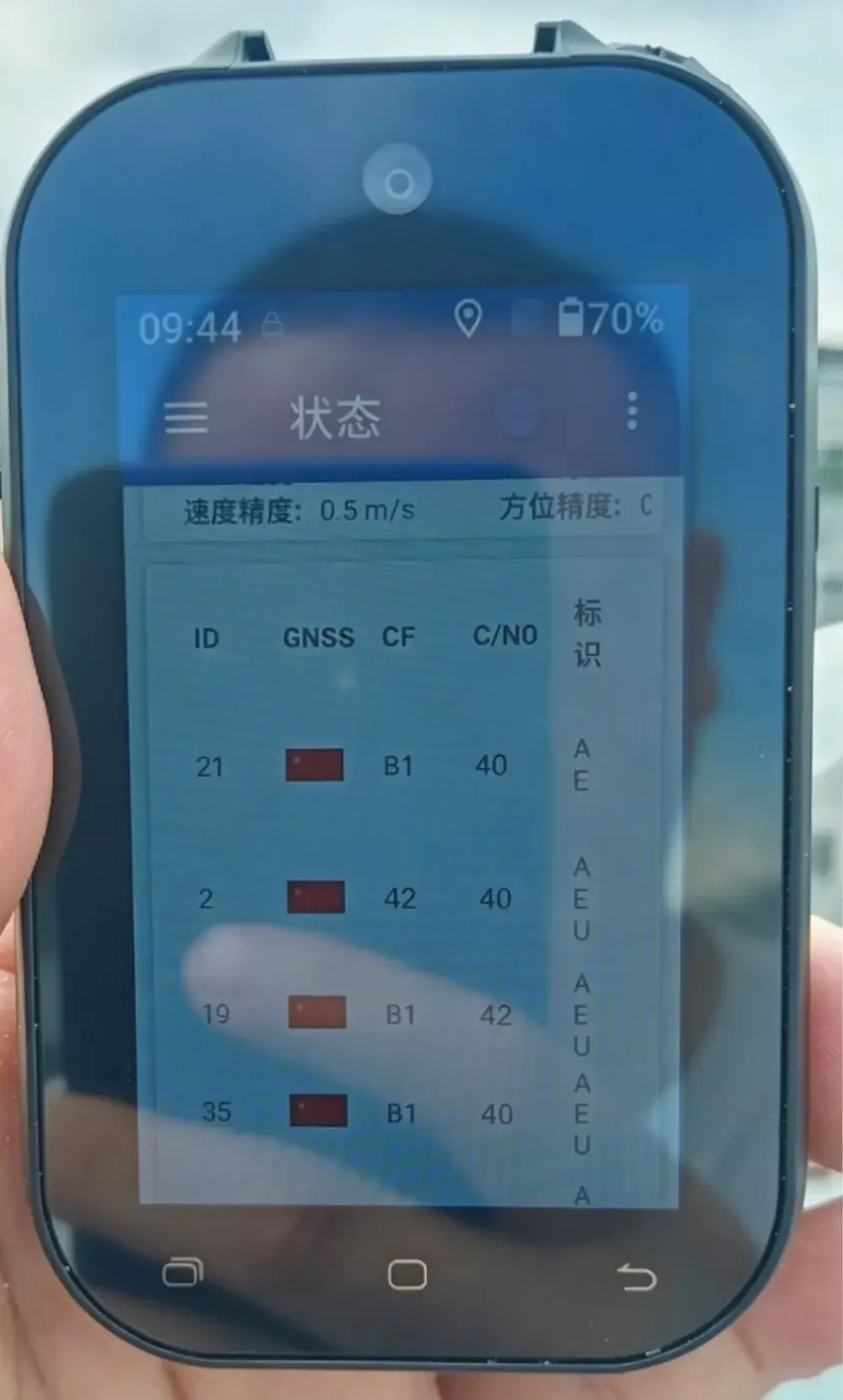

डिव्हाइस असेंब्ली पूर्ण झाल्यानंतर, आउटडोअर रिअल-वर्ल्ड स्टार अधिग्रहण चाचणी आयोजित करणे आवश्यक आहे; केवळ इनडोअर सिंगल-बोर्ड चाचणी अपुरी आहे. पडताळणीसाठी मुख्य पॅरामीटर्समध्ये थंड आणि गरम प्रारंभादरम्यान अधिग्रहित केलेल्या उपग्रहांची संख्या, स्थान अचूकता आणि प्रक्षेपण सातत्य यांचा समावेश होतो, अंतिम असेंब्लीनंतर अँटेना कार्यप्रदर्शन वैशिष्ट्यांची पूर्तता करते आणि बॅचच्या गुणवत्तेच्या समस्यांना प्रतिबंधित करते.

एक पात्र GPS अँटेना कसा निवडावा

अनेक खरेदी आणि उपकरणे विकास कर्मचाऱ्यांकडे RF कौशल्याचा अभाव आहे, ज्यामुळे ते कमी किमतीत नागरी दर्जाचे अँटेना खरेदी करतात. यामुळे उत्पादनाची दर्जाहीन कामगिरी, अयशस्वी प्रकल्प स्वीकृती आणि मोठ्या प्रमाणात विक्रीनंतर अपयश येते. उद्योगाच्या अनेक वर्षांच्या अनुभवावर आधारित, आम्ही औद्योगिक अंमलबजावणी उपकरणांसाठी अँटेना निवडण्यासाठी चार मुख्य निकषांचा सारांश दिला आहे:

1. औद्योगिक-दर्जाच्या विशेष सामग्रीला प्राधान्य द्या: सामान्य नागरी सिरेमिक कच्च्या मालाचा वापर घट्टपणे काढून टाका, आणि अत्यंत बाह्य वातावरणात दीर्घकालीन स्थिर कार्यप्रदर्शन सुनिश्चित करून, जटिल ऑपरेशनल परिस्थितींसाठी योग्य विस्तृत तापमान सहिष्णुता आणि हस्तक्षेप विरोधी गुणधर्मांसह औद्योगिक दर्जाचे सिरेमिक सब्सट्रेट्स निवडणे आवश्यक आहे.

2. वास्तविक चाचणी डेटावर लक्ष केंद्रित करा, सैद्धांतिक मापदंडांना नकार द्या: बाजारातील बहुतेक उत्पादक वास्तविक-जागतिक चाचणी समर्थनाशिवाय केवळ सैद्धांतिक तपशील प्रदान करतात. प्रतिष्ठित मूळ निर्माते डार्करूम चाचणी अहवाल, मैदानी चाचणी व्हिडिओ आणि उच्च-कमी तापमान वृद्धत्व चाचणी डेटा-अस्सल आणि पडताळणीयोग्य पॅरामीटर्स ऑफर करू शकतात.

3. कायद्याची अंमलबजावणी उपकरणांसाठी विशेष ऑप्टिमाइझ केलेली उत्पादने निवडा: मानक नॅव्हिगेशन अँटेना एकाधिक अँटेना, मेटल शील्डिंग किंवा कायद्याची अंमलबजावणी उपकरणांमध्ये मानवी शरीरातील अडथळ्यांच्या सहअस्तित्वासाठी ऑप्टिमाइझ केलेले नाहीत, ज्यामुळे ते एकल-सैनिक डिव्हाइस ऑपरेटिंग परिस्थितींसाठी अयोग्य बनतात. अंतर्गत RF हस्तक्षेपाच्या मूळ समस्येचे निराकरण करण्यासाठी विशेषत: कायद्याची अंमलबजावणी टर्मिनलसाठी तयार केलेले सानुकूल-डिझाइन केलेले अँटेना निवडणे आवश्यक आहे.

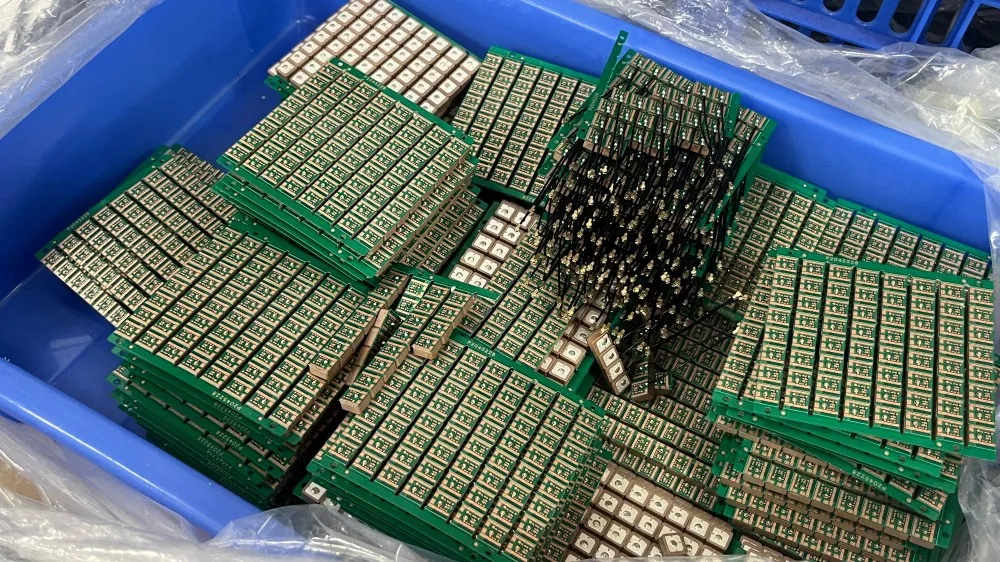

4. स्त्रोत कारखान्यांसह थेट सहकार्याला प्राधान्य द्या: R&D, नमुना बदल, मोठ्या प्रमाणावर उत्पादन आणि विक्री-पश्चात सेवेमध्ये एकात्मिक क्षमता असलेले चीनी उत्पादक निवडा. हे जलद सानुकूलन, स्थिर पुरवठा, विक्रीनंतरचे त्वरित समर्थन सक्षम करते आणि मध्यस्थांद्वारे किंमत मार्कअप आणि तांत्रिक समन्वयातील संप्रेषण अंतर यासारख्या समस्या टाळतात.

वारंवार विचारले जाणारे प्रश्न

Q1: हा सिरॅमिक अँटेना सर्व ब्रँडच्या बॉडी-वेर्न कॅमेऱ्यांशी सुसंगत असू शकतो का?

व्यावसायिकरित्या उपलब्ध 4G/5G बॉडी-वॉर्न कायद्याची अंमलबजावणी करणारे कॅमेरे, स्फोट-प्रूफ पुरावे संकलन टर्मिनल आणि बाह्य तपासणी बॉडीकॅमसह सुसंगत, तसेच उपकरण संरचना, इंटरफेस आणि परिमाण यांच्याशी तंतोतंत तयार केलेल्या सानुकूल नॉन-स्टँडर्ड कॉन्फिगरेशनला देखील समर्थन देते.

Q2: सिरेमिक अँटेना कोणत्या विशिष्ट मार्गांनी FPC अँटेनाला मागे टाकते?

मुख्य सुधारणांमध्ये जलद उपग्रह संपादन, कमी पोजीशनिंग एरर, अखंड ट्रॅकिंग आणि लक्षणीयरित्या वर्धित अँटी-इंटरफरेन्स, अँटी-व्हायब्रेशन, आणि तापमान प्रतिरोधक कामगिरी-अत्यंत थंडीपासून ते उच्च उष्णतेपर्यंतचा समावेश आहे. हे अपग्रेड क्लिष्ट बाह्य परिस्थितींमध्ये पोझिशनिंग बिघाडांचे पूर्णपणे निराकरण करतात आणि उपकरणे विक्रीनंतरचे सेवा दर लक्षणीयरीत्या कमी करतात.

Q3: तुम्ही सानुकूलन, सॅम्पलिंग आणि लहान चाचणी ऑर्डरला समर्थन देता?

समर्थन! थेट निर्माता म्हणून, आम्ही प्रोटोटाइपिंग, लहान-बॅच चाचणी ऑर्डर आणि मोठ्या प्रमाणात उत्पादन सेवा ऑफर करतो, ग्राहक रेखाचित्रे आणि कार्यप्रदर्शन आवश्यकतांनुसार पूर्णपणे सानुकूल करण्यायोग्य.

Q4: उत्पादन परदेशी निर्यातीसाठी वापरले जाऊ शकते? सर्व आवश्यक प्रमाणपत्रे पूर्ण आहेत का?

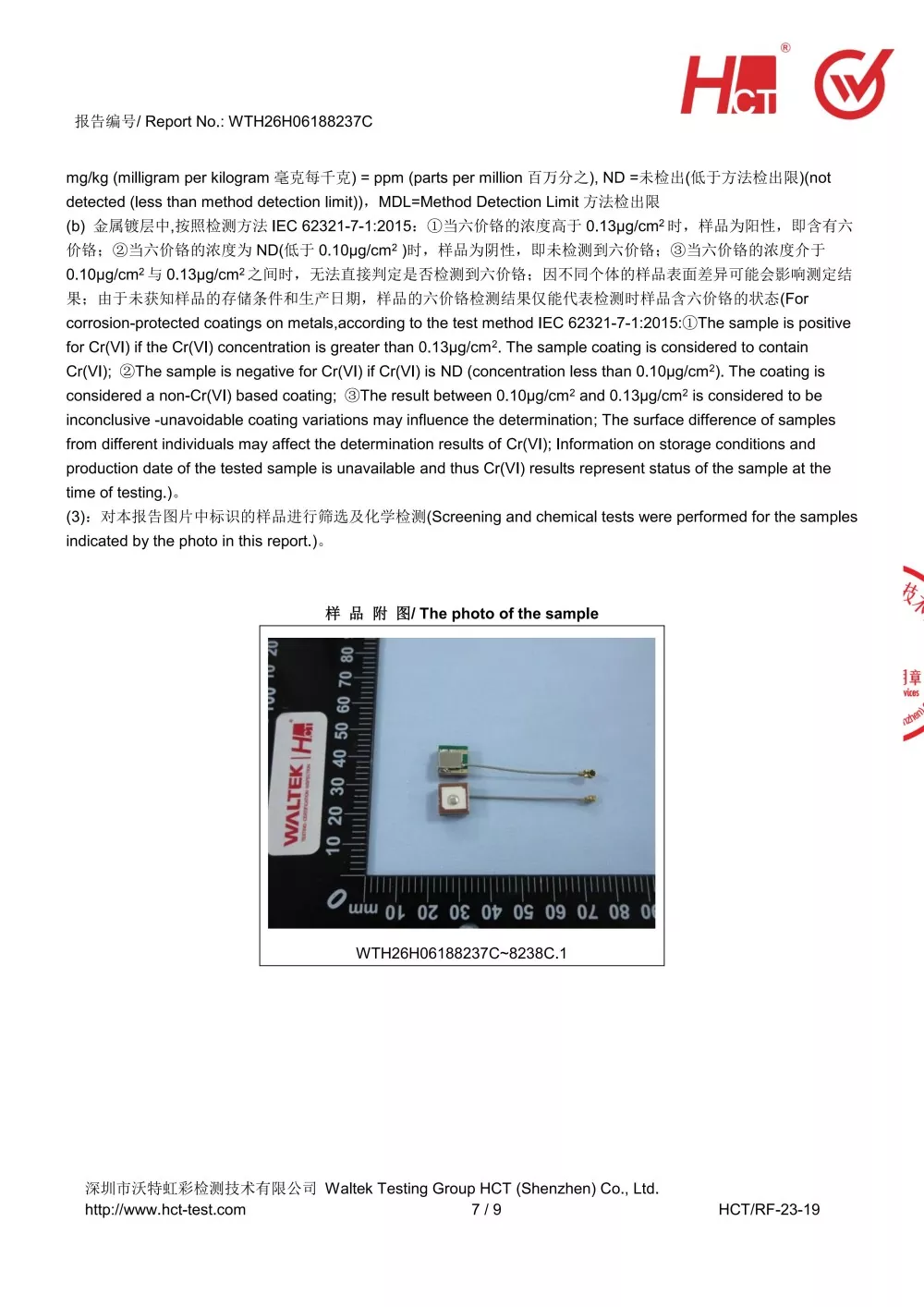

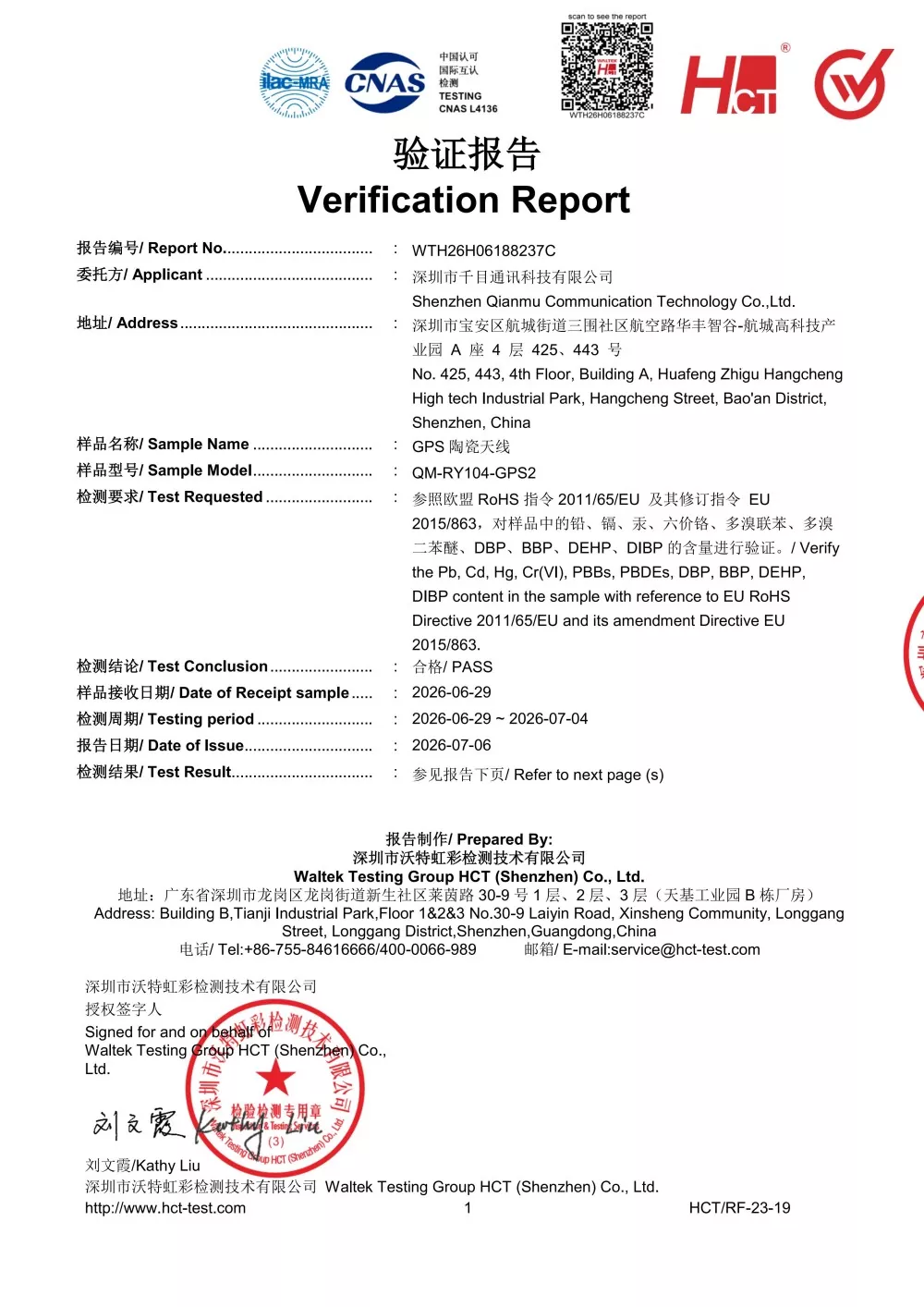

सर्व उत्पादने CE, FCC आणि RoHS सह संपूर्ण निर्यात प्रमाणपत्रांसह येतात, जागतिक मानकांची पूर्तता करतात आणि युरोप, अमेरिका, दक्षिणपूर्व आशिया, मध्य पूर्व आणि इतर सर्व प्रदेशांना चिंतामुक्त निर्यात सक्षम करतात.

Q5: अत्यंत उच्च आणि कमी तापमानाच्या परिस्थितीत उत्पादनाची कामगिरी स्थिर आहे का?

उत्पादनामध्ये -40°C ते +75°C पर्यंतच्या वातावरणात कमीत कमी कार्यक्षमता ऱ्हासासह, कठोर उच्च-कमी तापमान सायकलिंग वृद्धत्वाच्या चाचण्यांसह, औद्योगिक-श्रेणीचे विस्तृत-तापमान डिझाइन आहे, ज्यामुळे ते चोवीस तास बाहेरील, खाणकाम, अत्यंत थंड आणि उच्च-तापमान परिस्थितीसाठी पूर्णपणे योग्य बनते.
