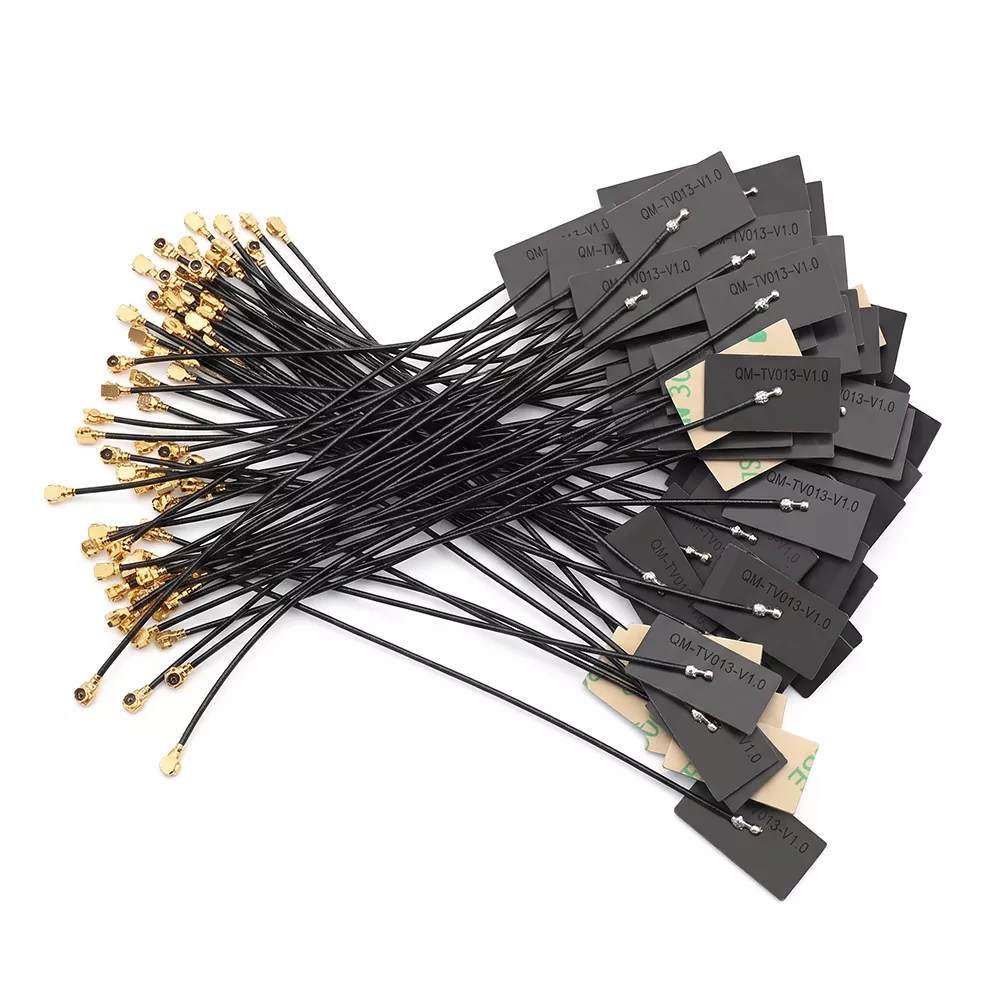

जेव्हा स्मार्ट फोटो फ्रेम्सना विश्वसनीय क्लाउड सिंक्रोनाइझेशन, जलद प्रतिमा अद्यतने आणि स्थिर वायरलेस कनेक्टिव्हिटी आवश्यक असते, तेव्हा उजवीकडेडिजिटल फोटो फ्रेम वायफाय अँटेनाएक महत्त्वाचा हार्डवेअर घटक बनतो.कियानमूकॉम्पॅक्ट डिजिटल फोटो फ्रेम्ससाठी समर्पित अँटेना सोल्यूशन्स विकसित करते, उत्पादकांना ॲप्लिकेशन-विशिष्ट RF डिझाइनद्वारे सिग्नल क्षीणन, अंतर्गत हस्तक्षेप आणि मर्यादित इंस्टॉलेशन स्पेस संबोधित करण्यात मदत करते.
क्लाउड सिंक्रोनाइझेशन, रिमोट फोटो ट्रान्समिशन, शेड्यूल्ड कंटेंट अपडेट आणि ॲप-आधारित डिव्हाइस व्यवस्थापन यासारख्या कार्यांसाठी डिजिटल फोटो फ्रेम वायफायवर अवलंबून असते. तथापि, अँटेना स्क्रीन, बॅटरी, सर्किट बोर्ड आणि RF कार्यक्षमतेवर परिणाम करू शकणारे इतर घटक असलेल्या कॉम्पॅक्ट एन्क्लोजरमध्ये कार्य करते. फ्रेमची भौतिक रचना, ऑपरेटिंग बँड, कनेक्टर, केबल राउटिंग आणि इन्स्टॉलेशनच्या स्थितीभोवती समर्पित अँटेना डिझाइन केले जाऊ शकते. Qianmu चे सोल्यूशन 50Ω प्रतिबाधा, ≤1.8 चा SWR, 2-4 dBi गेन आणि FPC, PCB SMT, किंवा बाह्य चिकट-रॉड कॉन्फिगरेशनसह मानक वैशिष्ट्यांसह 2.4 GHz आणि 5 GHz अनुप्रयोगांना समर्थन देते. सानुकूलित परिमाणे, कनेक्टर, केबलची लांबी आणि आरएफ पॅरामीटर्स देखील भिन्न डिव्हाइस डिझाइनसाठी उपलब्ध आहेत.
सामग्री सारणी
- डिजिटल फोटो फ्रेमला समर्पित वायफाय अँटेना का आवश्यक आहे?
- स्मार्ट फोटो फ्रेममध्ये अँटेना कसे कार्य करते?
- खरेदीदारांनी कोणत्या वैशिष्ट्यांचे मूल्यांकन केले पाहिजे?
- हे अँटेना कुठे वापरले जाऊ शकतात?
- वायफाय अँटेना कसा स्थापित करावा?
- उत्पादकांनी योग्य अँटेना कसा निवडावा?
- सानुकूलित अँटेना उत्पादनासाठी Qianmu का विचार करावा?
- वारंवार विचारले जाणारे प्रश्न
डिजिटल फोटो फ्रेमला समर्पित वायफाय अँटेना का आवश्यक आहे?
एक स्मार्ट डिजिटल फोटो फ्रेम डिस्प्लेपेक्षा अधिक आहे. अनेक आधुनिक मॉडेल्स राउटर, मोबाईल ऍप्लिकेशन्स, क्लाउड प्लॅटफॉर्म किंवा सामग्री व्यवस्थापन प्रणालीशी कनेक्ट होतात जेणेकरून वापरकर्ते दूरस्थपणे प्रतिमा अपलोड करू शकतात आणि प्रदर्शित सामग्री व्यवस्थापित करू शकतात. हे वायरलेस कम्युनिकेशनला एकूण उत्पादन अनुभवाचा एक महत्त्वाचा भाग बनवते.
अडचण अशी आहे की फोटो फ्रेममध्ये सहसा मर्यादित अंतर्गत जागा असते. डिस्प्ले, बॅटरी, मेनबोर्ड, स्पीकर, धातूचे घटक आणि इतर इलेक्ट्रॉनिक्स अँटेना कार्यक्षमतेवर प्रभाव टाकू शकतात. युनिव्हर्सल अँटेना प्रयोगशाळेच्या परिस्थितीत कार्य करू शकतो परंतु तयार केलेल्या संलग्नकांमध्ये एकत्रित केल्यावर वेगळ्या पद्धतीने वागू शकतो.
एक समर्पित अँटेना म्हणून वास्तविक अनुप्रयोग वातावरणाभोवती डिझाइन केले आहे. Qianmu च्या उत्पादनाची माहिती दर्शवते की त्याचे सोल्यूशन कॉम्पॅक्ट 7-इंच ते 15.6-इंच फोटो फ्रेमसाठी आणि स्क्रीन, बॅटरी आणि मदरबोर्डमुळे होणाऱ्या संभाव्य हस्तक्षेपासाठी ऑप्टिमाइझ केले आहे.
- स्थिर क्लाउड कनेक्टिव्हिटी आणि रिमोट इमेज ट्रान्समिशनला सपोर्ट करते.
- कॉम्पॅक्ट अंतर्गत इंस्टॉलेशन स्पेससाठी डिझाइन केलेले.
- 2.4 GHz आणि 5 GHz वायरलेस अनुप्रयोगांसाठी उपलब्ध.
- भिन्न कनेक्टर आणि केबल लांबीसह कॉन्फिगर केले जाऊ शकते.
- FPC, PCB SMT आणि बाह्य चिकट-रॉड अँटेना संरचनांना समर्थन देते.
स्मार्ट फोटो फ्रेममध्ये अँटेना कसे कार्य करते?
अँटेना इलेक्ट्रिकल सिग्नल आणि इलेक्ट्रोमॅग्नेटिक लहरींमध्ये द्वि-मार्गी रूपांतरण करते. ट्रान्समिशन दरम्यान, फोटो फ्रेमचे वायफाय मॉड्यूल अँटेनाला इलेक्ट्रिकल आरएफ सिग्नल पाठवते. अँटेना आसपासच्या जागेतून वायरलेस राउटर किंवा ऍक्सेस पॉइंटकडे सिग्नल पसरवते.
रिसेप्शन दरम्यान, राउटरमधील वायरलेस सिग्नल अँटेनाद्वारे कॅप्चर केले जातात आणि वायफाय मॉड्यूलद्वारे प्रक्रिया करण्यासाठी पुन्हा इलेक्ट्रिकल सिग्नलमध्ये रूपांतरित केले जातात. हे द्वि-मार्ग संप्रेषण कार्ये सक्षम करते जसे की:
- रिमोट इमेज अपलोड करणे.
- क्लाउड-आधारित फोटो सिंक्रोनाइझेशन.
- मोबाइल ॲप सामग्री अद्यतने.
- अनुसूचित प्रदर्शन व्यवस्थापन.
- नेटवर्क-आधारित डिव्हाइस नियंत्रण.
उत्पादन अभियंत्यांसाठी, अँटेना कार्यक्षमतेचे स्वतंत्रपणे संलग्नकातून मूल्यांकन केले जाऊ शकत नाही. स्थापनेचे स्थान, ग्राउंड क्लीयरन्स, केबल रूटिंग, सभोवतालचे साहित्य आणि जवळपासचे इलेक्ट्रॉनिक घटक हे सर्व व्यावहारिक RF कार्यक्षमतेवर प्रभाव टाकू शकतात.
खरेदीदारांनी कोणत्या वैशिष्ट्यांचे मूल्यांकन केले पाहिजे?
केवळ देखावा किंवा कनेक्टर प्रकारानुसार अँटेना निवडणे प्रोटोटाइप चाचणी किंवा मोठ्या प्रमाणात उत्पादनादरम्यान समस्या निर्माण करू शकते. RF अभियंते आणि खरेदी संघांनी मॉडेलची पुष्टी करण्यापूर्वी वारंवारता श्रेणी, प्रतिबाधा, SWR, लाभ, अँटेना संरचना, केबल तपशील, कनेक्टर आणि पर्यावरणीय आवश्यकतांचे पुनरावलोकन केले पाहिजे.
| पॅरामीटर | मानक तपशील | सानुकूलित पर्याय |
|---|---|---|
| ऑपरेटिंग वारंवारता | 2400–2500 MHz / 5150–5850 MHz | सिंगल 2.4 GHz बँड किंवा इतर आवश्यकता |
| प्रतिबाधा | 50Ω | मानक RF जुळणारे कॉन्फिगरेशन |
| SWR | ≤१.८ | उच्च-परिशुद्धता आवृत्ती ≤1.5 वर उपलब्ध आहे |
| अँटेना गेन | 2–4 dBi | अर्जानुसार फायदा समायोजित केला जाऊ शकतो |
| ध्रुवीकरण | सर्व दिशात्मक रेखीय ध्रुवीकरण | अनुप्रयोग-विशिष्ट आरएफ डिझाइन |
| इंटरफेस | IPEX4 / MHF1 / RP-SMA | सानुकूल आरएफ कनेक्टर उपाय |
| अँटेना प्रकार | FPC/PCB SMT/बाह्य ग्लू रॉड | सानुकूलित रचना |
| कोएक्सियल केबल | RF1.13 / RF1.37 | सानुकूल लांबी आणि जाडी |
| पर्यावरणीय अनुपालन | RoHS / पोहोच | CE आणि FCC प्रमाणन आवश्यकतांसाठी समर्थन |
| ऑपरेटिंग तापमान | -30°C ते +70°C | औद्योगिक-श्रेणी अपग्रेड उपलब्ध |
हे पॅरामीटर्स नेहमी अंतिम संलग्नक आणि वायरलेस मॉड्यूलसह एकत्रितपणे विचारात घेतले पाहिजेत. उच्च नाममात्र लाभाचा अर्थ प्रत्येक उत्पादनामध्ये आपोआप चांगली कामगिरी होत नाही कारण अँटेना कार्यक्षमता आणि जुळणी आसपासच्या संरचनेवर मोठ्या प्रमाणात अवलंबून असते.
हे अँटेना कुठे वापरले जाऊ शकतात?
एक समर्पित अँटेना स्मार्ट फोटो-फ्रेम उत्पादनांच्या विविध श्रेणींना समर्थन देऊ शकतो. कॉम्पॅक्ट इलेक्ट्रॉनिक एन्क्लोजरमध्ये विश्वासार्ह वायरलेस कम्युनिकेशन ही सामान्य आवश्यकता आहे.
- होम स्मार्ट फोटो फ्रेम्स:7-इंच, 8-इंच, 10.1-इंच, 12-इंच आणि 15.6-इंच उत्पादनांसाठी योग्य.
- टचस्क्रीन क्लाउड फ्रेम्स:मोबाइल ॲप्स आणि क्लाउड प्लॅटफॉर्मद्वारे फोटो प्राप्त करणाऱ्या उत्पादनांना समर्थन देते.
- व्यावसायिक प्रदर्शन फ्रेम्स:हॉटेल डिस्प्ले, अतिथीगृह माहिती स्क्रीन, लॉबी जाहिरात फ्रेम्स आणि कॉर्पोरेट प्रदर्शन उत्पादनांना लागू.
- पोर्टेबल भेट उत्पादने:ग्राहक आणि क्रॉस-बॉर्डर ई-कॉमर्स मार्केटसाठी डिझाइन केलेल्या बॅटरी-चालित वायरलेस फोटो फ्रेमसाठी उपयुक्त.
- एम्बेडेड इलेक्ट्रॉनिक्स:Rockchip, Allwinner आणि ESP32 सारख्या प्लॅटफॉर्मवर आधारित मदरबोर्ड सोल्यूशन्ससह एकत्रित केले जाऊ शकते.
नॉन-स्टँडर्ड उत्पादनांसाठी, अँटेना विकास स्ट्रक्चरल ड्रॉईंग, इंस्टॉलेशन स्पेस, इंटरफेस आवश्यकता आणि तयार डिव्हाइसद्वारे वापरल्या जाणाऱ्या वायरलेस मॉड्यूलवर आधारित असू शकतो.
वायफाय अँटेना कसा स्थापित करावा?
योग्य इन्स्टॉलेशन आवश्यक आहे कारण तांत्रिकदृष्ट्या योग्य अँटेना सुद्धा जर बंदिस्ताच्या आत चुकीच्या पद्धतीने ठेवला असेल तर त्याच्या कार्यक्षमतेत घट होऊ शकते.
पायरी 1: प्रतिष्ठापन क्षेत्र तयार करा
फोटो फ्रेम बंद करा आणि मागील कव्हर काढा. इच्छित स्थापना क्षेत्र स्वच्छ करा आणि अँटेना बॉडी आणि कोएक्सियल केबलसाठी पुरेशी जागा असल्याची खात्री करा. मेटल स्ट्रक्चर्स RF मार्गात अडथळा आणू शकतात अशी ठिकाणे टाळा.
पायरी 2: अँटेना ठेवा
FPC अँटेना साठी, चिकट अँटेना योग्य अंतर्गत पृष्ठभागावर सपाट ठेवा. डिस्प्ले, बॅटरी, मेनबोर्ड घटक आणि इतर संभाव्य RF अडथळ्यांमधून थेट हस्तक्षेप टाळा. बाह्य चिकट-रॉड अँटेना त्यांच्या नियुक्त माउंटिंग पॉईंटवर सुरक्षितपणे स्थित असले पाहिजेत.
पायरी 3: कनेक्ट करा आणि चाचणी करा
योग्य RF कनेक्टर वापरून अँटेना वायफाय मॉड्यूलशी कनेक्ट करा. कोएक्सियल केबल व्यवस्थित ठेवा आणि अनावश्यक तीक्ष्ण वाकणे, कम्प्रेशन किंवा गोंधळ टाळा. एनक्लोजर पुन्हा एकत्र केल्यानंतर, नेटवर्क कनेक्टिव्हिटी, रिमोट इमेज ट्रान्समिशन आणि दीर्घ कालावधीच्या ऑपरेशनची चाचणी घ्या.
मोठ्या प्रमाणात उत्पादनासाठी, उत्पादकांनी प्रमाणित स्थापना रेखाचित्राचे पालन केले पाहिजे. सातत्यपूर्ण अँटेना पोझिशनिंग उत्पादन युनिट्समधील फरक कमी करण्यास मदत करते.
उत्पादकांनी योग्य अँटेना कसा निवडावा?
उत्पादन कार्यसंघांनी अँटेना निवडीचे संपूर्ण वायरलेस सिस्टीमचा एक भाग म्हणून मूल्यमापन केले पाहिजे ऐवजी त्याला एक वेगळा घटक म्हणून हाताळले पाहिजे. खालील चेकलिस्ट प्रोटोटाइप आणि उत्पादन जोखीम कमी करण्यात मदत करू शकते.
- वायरलेस बँडची पुष्टी करा.डिव्हाइसला 2.4 GHz, 5 GHz किंवा ड्युअल-बँड ऑपरेशन आवश्यक आहे की नाही ते ठरवा.
- उपलब्ध स्थापना जागा तपासा.अँटेना क्षेत्राचे मोजमाप करा आणि डिस्प्ले, बॅटरी, पीसीबी आणि संलग्नकांची स्थिती विचारात घ्या.
- आरएफ कनेक्टर जुळवा.मॉड्यूलला IPEX4, MHF1, RP-SMA किंवा अन्य इंटरफेस आवश्यक आहे का ते सत्यापित करा.
- केबल आवश्यकता परिभाषित करा.अँटेना अंतिम करण्यापूर्वी केबलची लांबी आणि राउटिंग निश्चित केले पाहिजे.
- तयार उत्पादनामध्ये आरएफ कामगिरीचे मूल्यांकन करा.वास्तविक एन्क्लोजरमध्ये अँटेना स्थापित केल्यानंतर प्रोटोटाइप चाचणी केली पाहिजे.
- मोठ्या प्रमाणात उत्पादन करण्यापूर्वी नमुन्यांची विनंती करा.नमुना प्रमाणीकरण सुसंगततेची पुष्टी करण्यात मदत करते आणि मोठ्या प्रमाणात सिग्नल समस्यांचा धोका कमी करते.
- सानुकूलन क्षमता विचारात घ्या.परिमाण, लाभ, कनेक्टर आणि केबल वैशिष्ट्ये समायोजित करण्यास सक्षम असलेला निर्माता नॉन-स्टँडर्ड उत्पादन डिझाइनना चांगले समर्थन देऊ शकतो.
खरेदी संघांसाठी, अँटेना निर्मात्याशी थेट संप्रेषण तांत्रिक स्पष्टीकरण, नमुना चाचणी, उत्पादन समन्वय आणि त्यानंतरचे डिझाइन बदल देखील सुलभ करू शकते.
सानुकूलित अँटेना उत्पादनासाठी Qianmu का विचार करावा?
कियानमू कम्युनिकेशन FPC अँटेना, PCB अँटेना, वायफाय अँटेना, ब्लूटूथ अँटेना, 5G अँटेना, GPS अँटेना आणि सानुकूलित RF सोल्यूशनसह संप्रेषण अँटेनाच्या संशोधन, विकास आणि उत्पादनावर लक्ष केंद्रित करते.
डिजिटल फोटो फ्रेम ऍप्लिकेशन्ससाठी, Qianmu केवळ जेनेरिक अँटेना कॉन्फिगरेशनवर अवलंबून न राहता समर्पित डिझाइन प्रदान करते. त्याची उत्पादन क्षमता उत्पादन परिमाणे, संप्रेषण मॉड्यूल, ऑपरेटिंग वारंवारता, स्थापना स्थिती, कनेक्टर आवश्यकता आणि केबल वैशिष्ट्यांवर आधारित सानुकूलनास समर्थन देते.
निर्मात्याच्या प्रकाशित उत्पादन वैशिष्ट्यांमध्ये RoHS आणि REACH अनुपालन समाविष्ट आहे, तर CE आणि FCC प्रमाणन सहाय्य प्रकल्प आवश्यकतांनुसार प्रदान केले जाऊ शकते. OEM आणि ODM प्रकल्पांसाठी, खरेदीदार व्हॉल्यूम उत्पादनाकडे जाण्यापूर्वी नमुन्यांचे मूल्यांकन देखील करू शकतात.
कियानमू च्या अँटेना क्षमतांबद्दल अतिरिक्त माहितीसाठी, एक्सप्लोर कराकियानमू अँटेना उत्पादन उपायकिंवा समर्पित पुनरावलोकन कराडिजिटल फोटो फ्रेम वायफाय अँटेना उत्पादन पृष्ठ.
वारंवार विचारले जाणारे प्रश्न
अँटेना परिमाणे आणि कनेक्टर सानुकूलित केले जाऊ शकतात?
होय. Qianmu अँटेना परिमाणे, केबलची लांबी, गेन पॅरामीटर्स आणि कनेक्टरच्या प्रकारांना डिव्हाइसची रचना, इंस्टॉलेशन स्पेस आणि वायफाय मॉड्यूल इंटरफेसनुसार सानुकूलित करण्यास समर्थन देते.
अँटेना 2.4 GHz आणि 5 GHz या दोन्ही WiFi ला सपोर्ट करतो का?
मानक तपशील 2400-2500 MHz आणि 5150-5850 MHz चे समर्थन करते. वायरलेस मॉड्यूल आणि अनुप्रयोग आवश्यकतांनुसार विशिष्ट बँड कॉन्फिगरेशनवर चर्चा केली जाऊ शकते.
डिजिटल फोटो फ्रेमसाठी कोणती अँटेना संरचना उपलब्ध आहे?
उपलब्ध संरचनांमध्ये FPC लवचिक अँटेना, PCB SMT अँटेना आणि बाह्य चिकट-रॉड अँटेना समाविष्ट आहेत. योग्य रचना हे संलग्नक, उपलब्ध जागा, स्थापना पद्धत आणि RF डिझाइनवर अवलंबून असते.
मोठ्या प्रमाणात ऑर्डर देण्यापूर्वी काय तपासले पाहिजे?
उत्पादकांनी तयार उत्पादनाच्या संलग्नकातील अँटेनाची चाचणी केली पाहिजे आणि वायरलेस स्थिरता, रिमोट इमेज ट्रान्समिशन, कनेक्शनची विश्वासार्हता आणि वास्तववादी ऑपरेटिंग परिस्थितीत कार्यप्रदर्शनाचे मूल्यांकन केले पाहिजे. हे मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी एकीकरण समस्या ओळखण्यात मदत करते.
अँटेना व्यावसायिक डिजिटल प्रदर्शन उत्पादनांसाठी वापरला जाऊ शकतो का?
होय. अनुप्रयोग श्रेणीमध्ये व्यावसायिक स्मार्ट डिस्प्ले फ्रेम्स, हॉटेल आणि गेस्टहाऊस डिस्प्ले, लॉबी जाहिरात फ्रेम्स, कॉर्पोरेट डिस्प्ले उत्पादने आणि इतर कनेक्ट केलेले डिजिटल फोटो-फ्रेम अनुप्रयोग समाविष्ट आहेत.
निष्कर्ष
क्लाउड सिंक्रोनाइझेशन आणि रिमोट सामग्री व्यवस्थापनावर अवलंबून असलेल्या आधुनिक स्मार्ट फोटो फ्रेमसाठी विश्वसनीय वायरलेस कनेक्शन आवश्यक आहे. वारंवारता, RF जुळणी, इंस्टॉलेशन स्पेस, कनेक्टर, केबल राउटिंग आणि वास्तविक संलग्न कार्यप्रदर्शनावर आधारित अँटेना निवडणे उत्पादकांना अधिक सुसंगत वायरलेस सिस्टम तयार करण्यात मदत करू शकते. जर तुम्ही नवीन फोटो फ्रेम विकसित करत असाल, विद्यमान अँटेना बदलत असाल किंवा OEM/ODM उत्पादनाचे नियोजन करत असाल,आमच्याशी संपर्क साधातुमची अँटेना परिमाणे, वारंवारता आवश्यकता, कनेक्टर कॉन्फिगरेशन, नमुने आणि सानुकूलित उत्पादन गरजा Qianmu च्या अभियांत्रिकी कार्यसंघाशी चर्चा करण्यासाठी.
