GPS BeiDou अँटेना

GPS BeiDou अँटेना हा उपग्रह नेव्हिगेशन RF घटक आहे जो GPS L1 (1575.42 MHz) आणि BeiDou B1 (1561 MHz) सह L1/B1 वारंवारता सिग्नलच्या रिसेप्शनसाठी डिझाइन केलेला आहे.

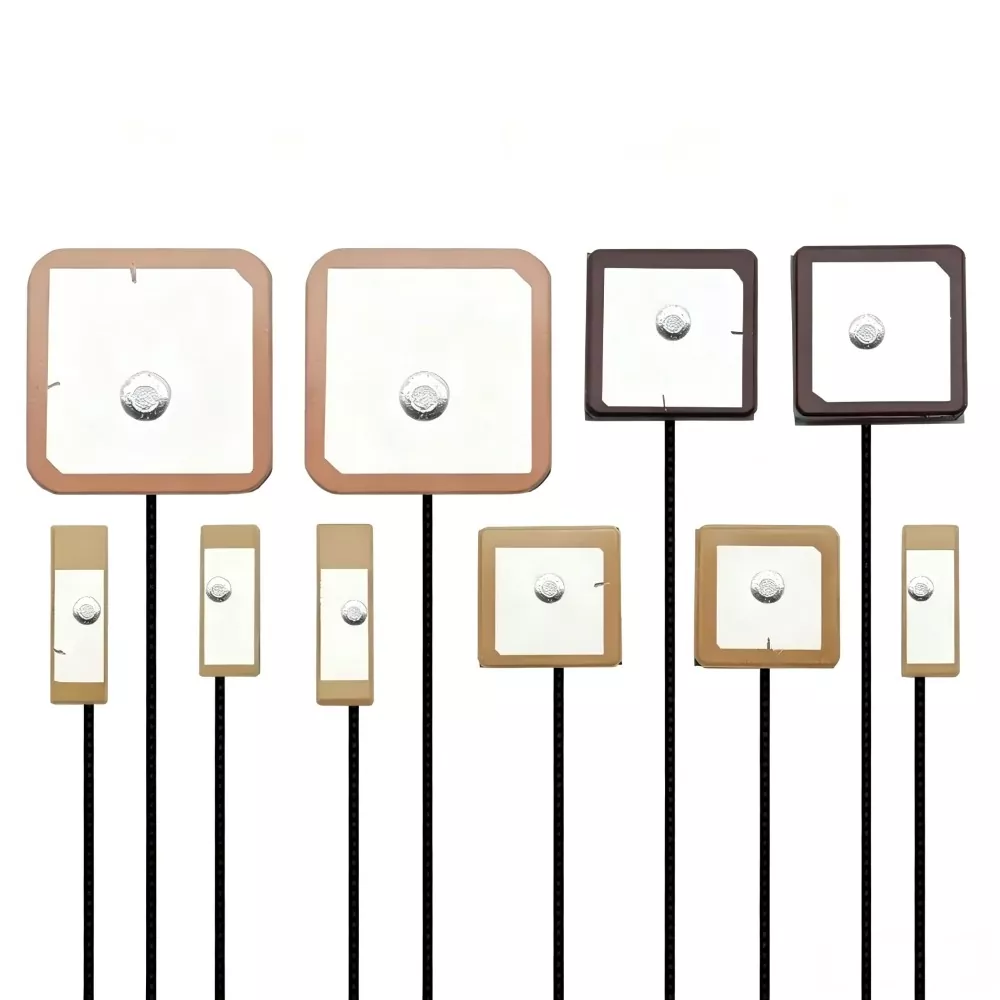

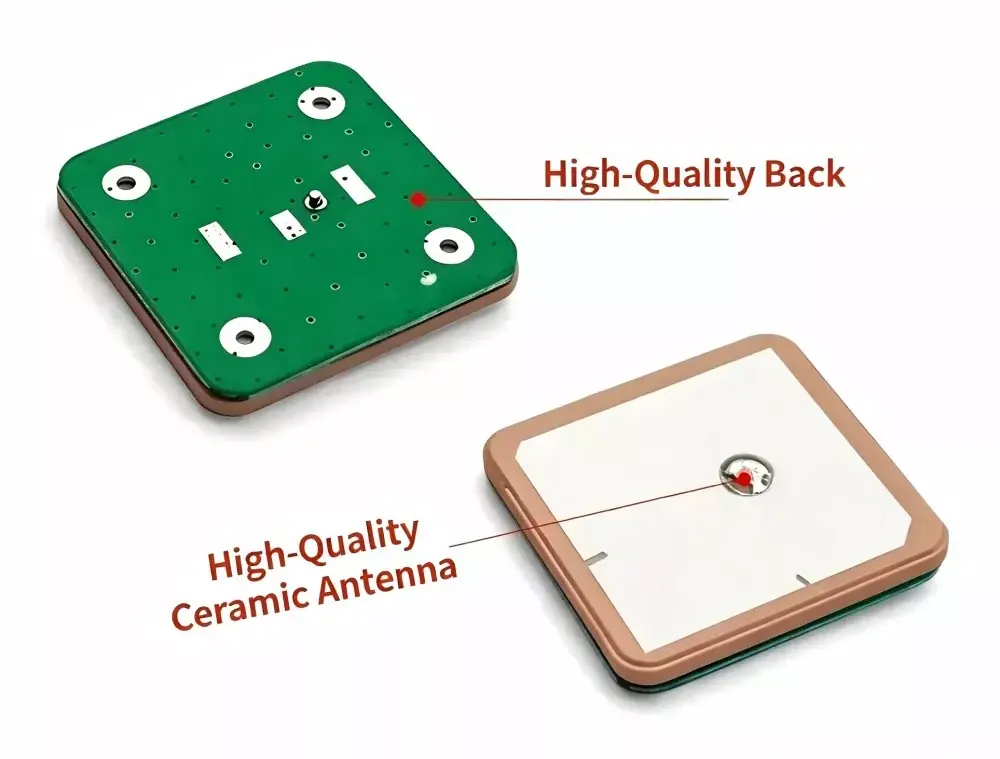

अँटेना सामान्यत: उच्च परवानगी सामग्रीसह सिरेमिक डायलेक्ट्रिक पॅच रचना वापरते. मेटल पॅच आणि सिरेमिक सब्सट्रेटमधील इलेक्ट्रोमॅग्नेटिक रेझोनान्सद्वारे सिग्नल रिसेप्शन प्राप्त केले जाते, जीएनएसएस रिसीव्हर प्रक्रियेसाठी कमकुवत उपग्रह आरएफ सिग्नलला कमी-आवाज इलेक्ट्रिकल सिग्नलमध्ये रूपांतरित करते.

उजव्या हाताचे वर्तुळाकार ध्रुवीकरण (RHCP) उपग्रह प्रक्षेपण वैशिष्ट्यांशी जुळण्यासाठी वापरले जाते, डायनॅमिक रिसेप्शन वातावरणात ध्रुवीकरण विसंगत नुकसान कमी करते.

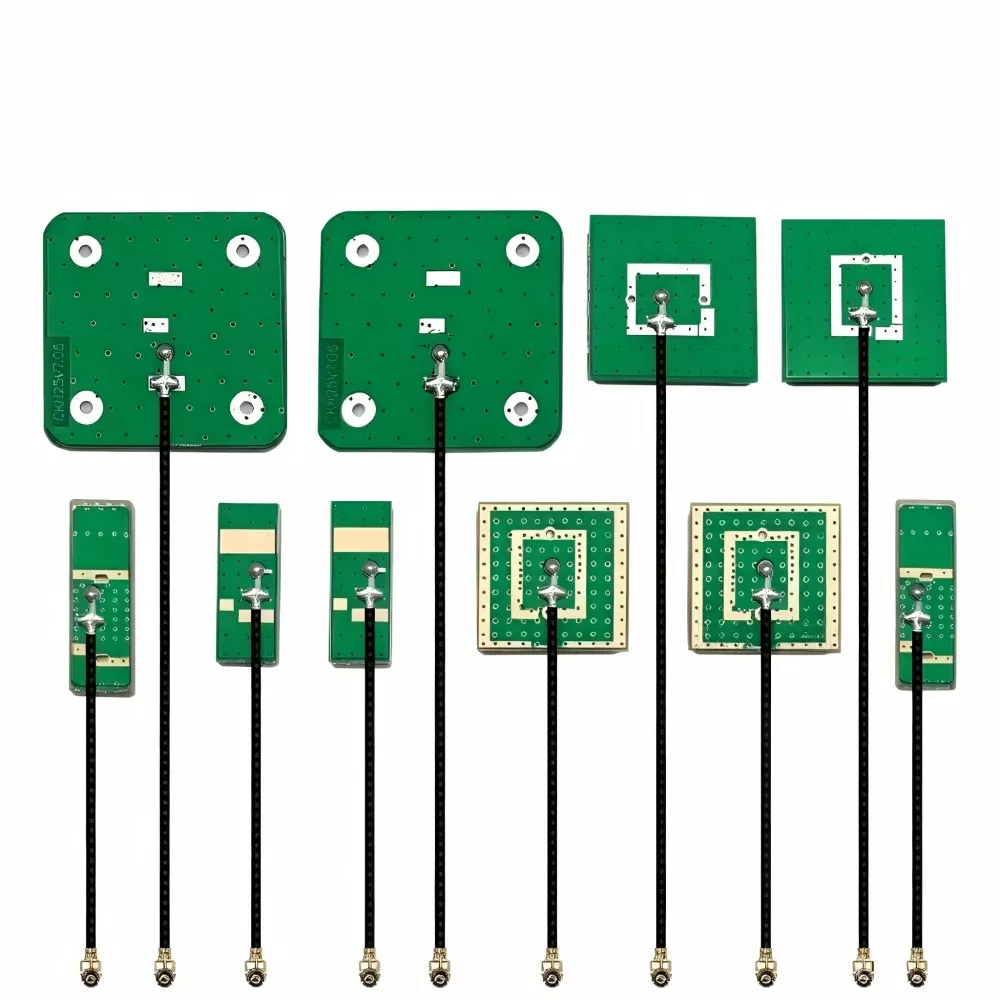

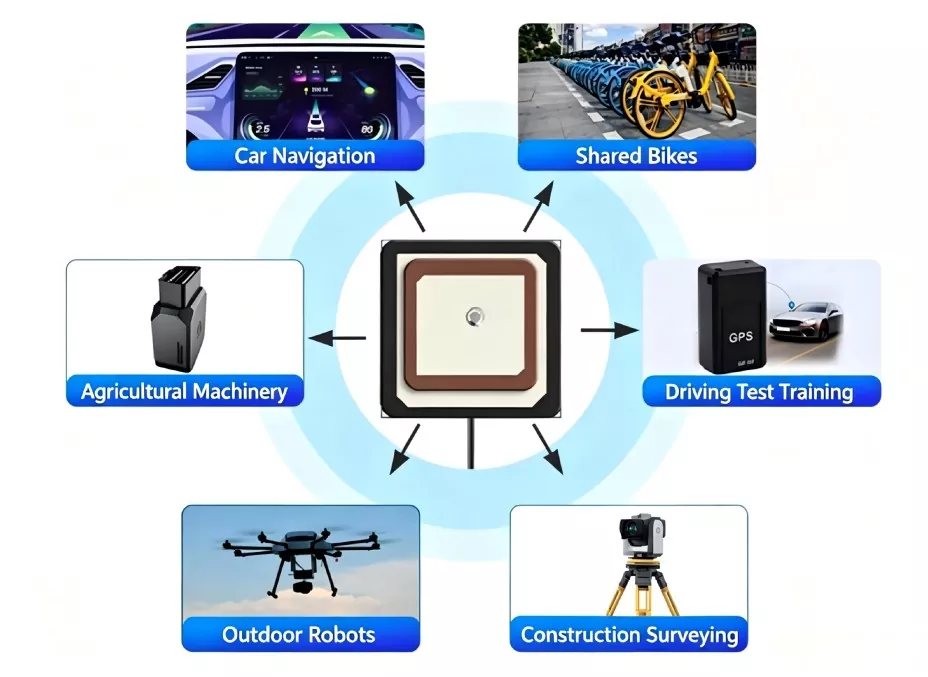

सुसंगत साधने

सोर्सफॅक्टरी म्हणून, आम्ही GPS BeiDou अँटेना तयार करतो. हे अपवादात्मक सुसंगततेचा दावा करते आणि खालील उपकरणांमध्ये मोठ्या प्रमाणावर वापरले जाते:

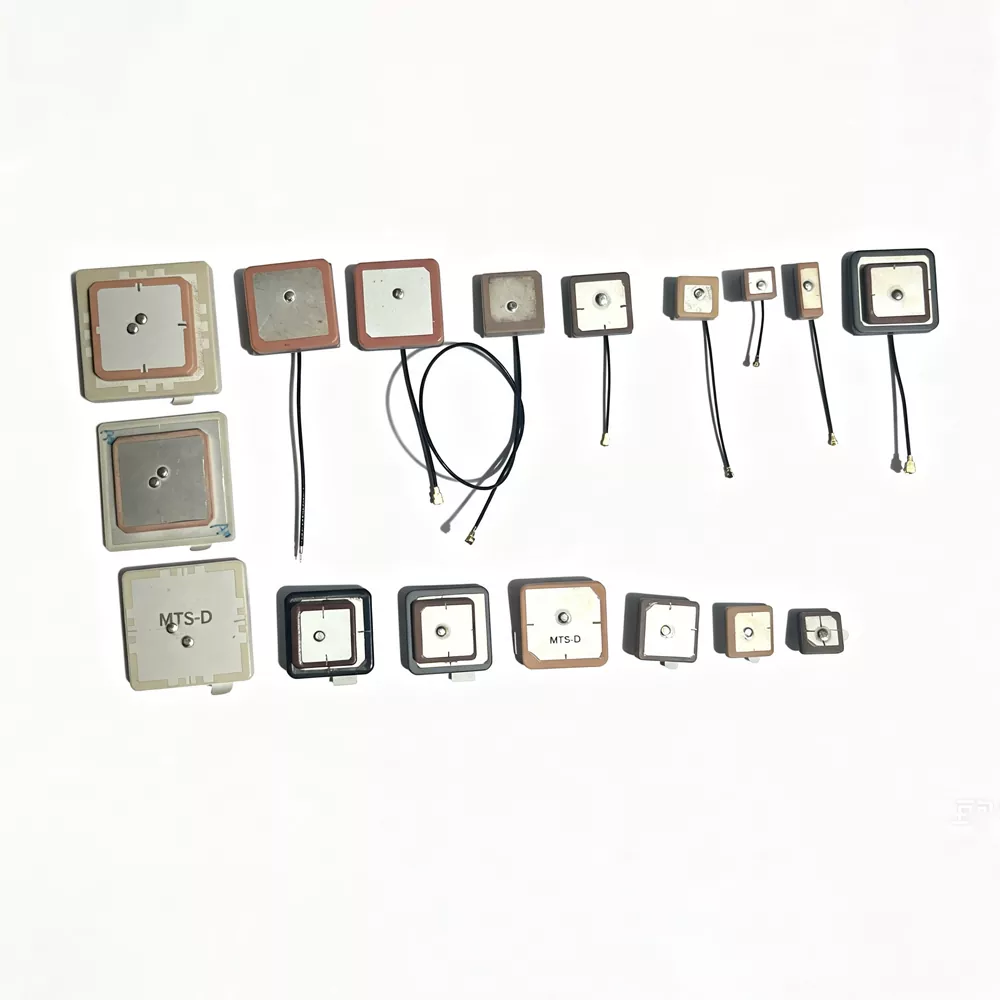

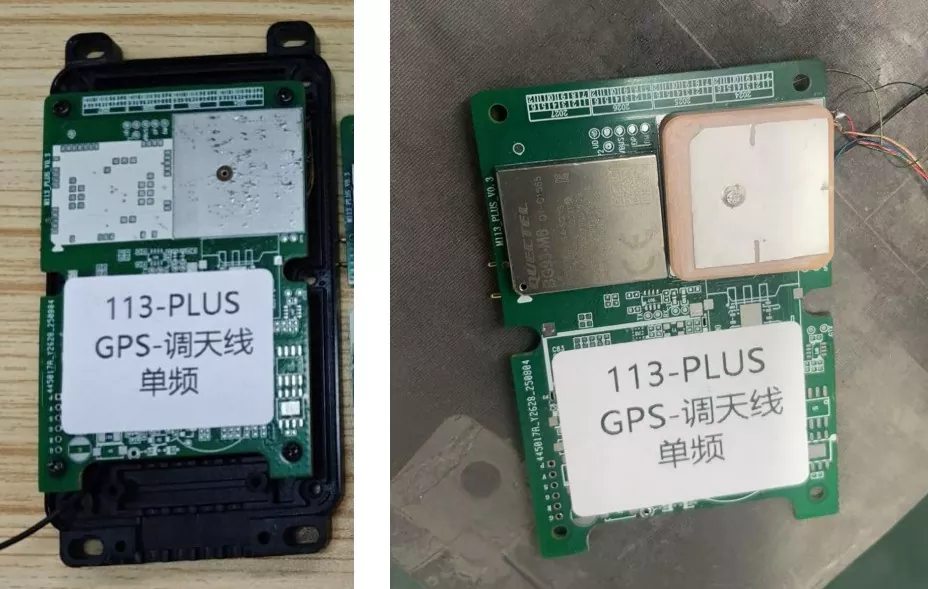

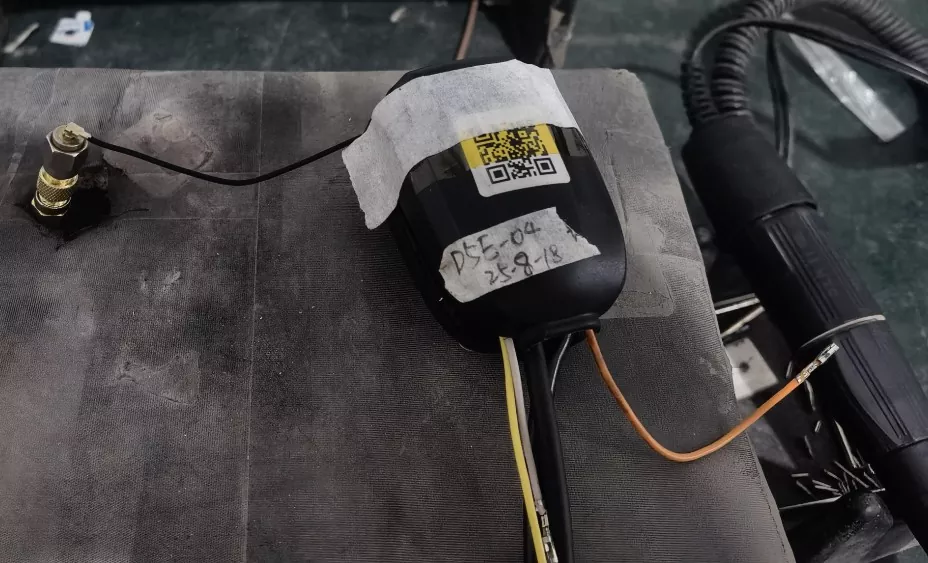

• वाहनात आणि प्रवास: वाहनातील नेव्हिगेशन सिस्टम, शेअर केलेल्या सायकली आणि इलेक्ट्रिक स्कूटरसाठी स्मार्ट लॉक, डॅशकॅम आणि OBD ट्रॅकर्स.

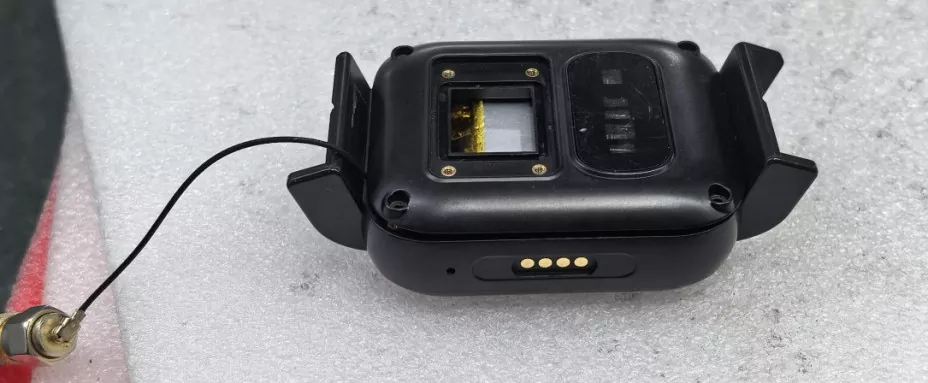

• इंटरनेट ऑफ थिंग्ज आणि वेअरेबल: स्मार्टवॉच, लहान मुले/वृद्ध लोकेशन बॅज, लघु पाळीव प्राणी ट्रॅकर्स, मालमत्ता ट्रॅकिंग टॅग.

• उद्योग आणि सर्वेक्षण: उच्च-अचूक सर्वेक्षण आणि मॅपिंग टर्मिनल्स, कृषी ड्रोन फ्लाइट कंट्रोलर्स, औद्योगिक IoT सेन्सर्स, हँडहेल्ड PDAs.

कोर सेलिंग पॉइंट्स आणि वास्तविक मोजलेला डेटा

आम्ही फॅक्टरी उत्पादन जीपीएस बाह्य अँटेनामध्ये खालील मुख्य फायदे आहेत:

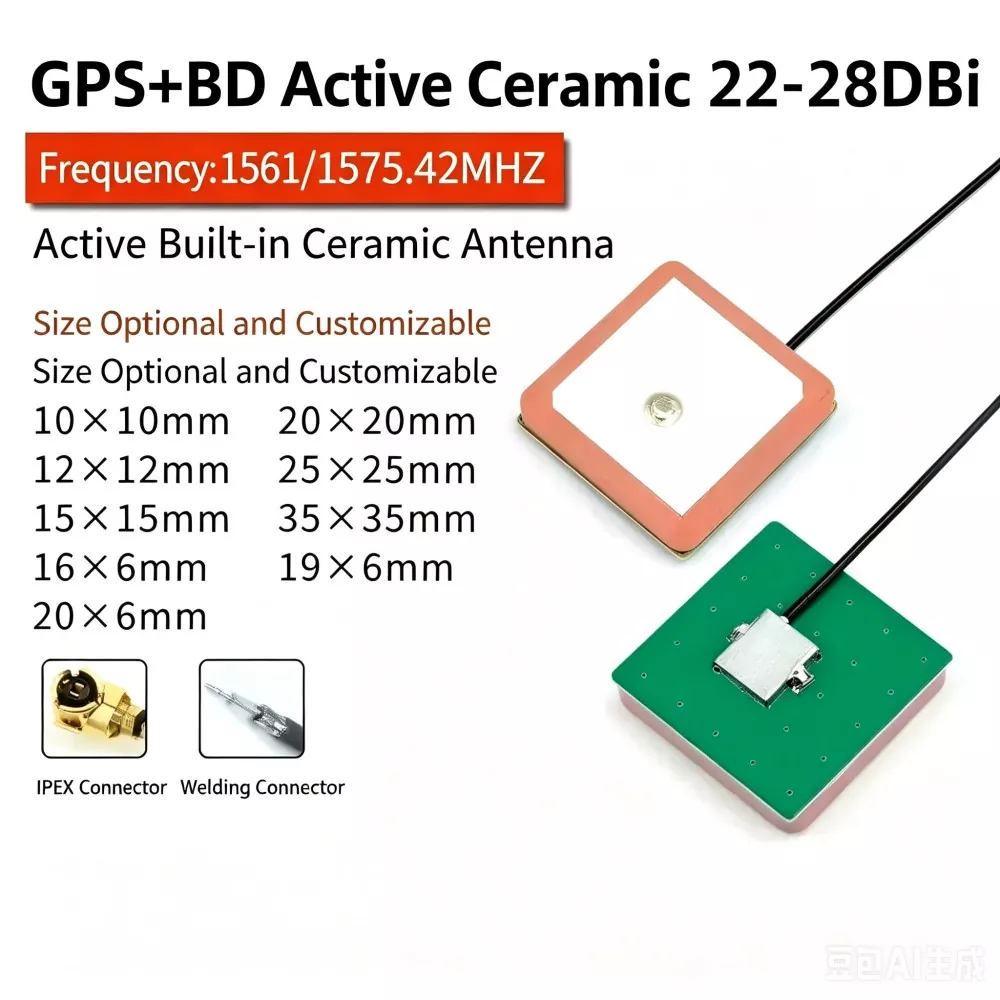

1. आकार आणि कार्यक्षमतेचा अंतिम समतोल: मल्टी-लेयर लो-टेम्परेचर को-फायर्ड सिरेमिक (LTCC) तंत्रज्ञानाचा वापर करून, हा घटक अगदी 16×6×4.5mm मोजणाऱ्या अति-पातळ पॅकेजमध्येही स्थिर रेझोनंट फ्रिक्वेन्सी कायम ठेवतो, ज्यामुळे ते जागा-प्रतिबंधित लघु IoT उपकरणांसाठी आदर्श बनते.

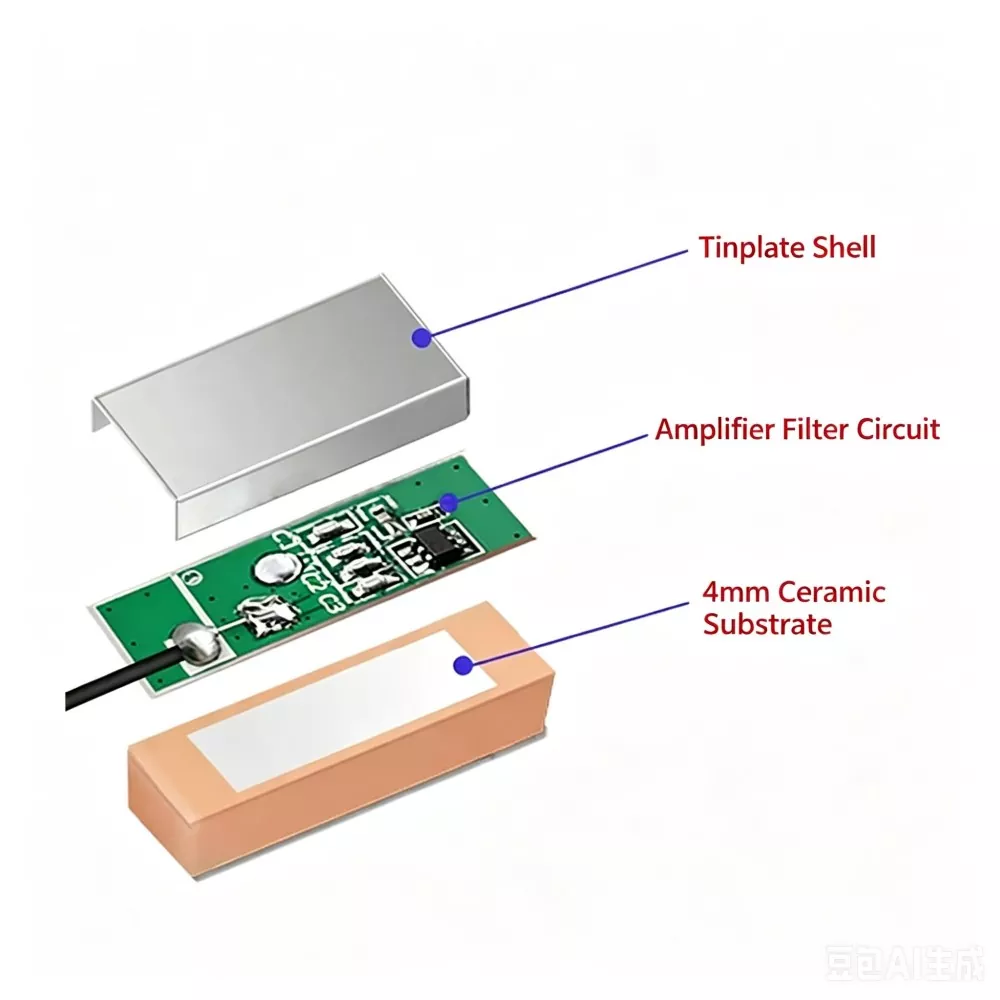

2. उत्कृष्ट कमकुवत-सिग्नल शोधण्याची क्षमता: उच्च-कार्यक्षमता LNA (लो-नॉइज ॲम्प्लिफायर) सह सुसज्ज, मोजलेले आवाज आकृती (NF) ≤2.0 dB आहे आणि लाभ 25 dB ± 3 dB पर्यंत पोहोचू शकतो. वास्तविक चाचणीमध्ये, डिव्हाइसचा कोल्ड-स्टार्ट उपग्रह संपादन वेळ 25 सेकंदांच्या आत कमी करण्यात आला आहे आणि ते शहरी कॅन्यन वातावरणातही स्थिरपणे 7 पेक्षा जास्त उपग्रह प्राप्त करू शकते.

3. उच्च तापमान स्थिरता: सिरेमिक डायलेक्ट्रिकचे तापमान गुणांक ±30 ppm/℃ च्या आत नियंत्रित केले जाते. -40℃ ते 85℃ पर्यंतच्या अत्यंत वातावरणात, रेझोनंट फ्रिक्वेंसी शिफ्ट ≤±5 MHz असते—पारंपारिक PCB अँटेनापेक्षा कितीतरी जास्त.

4. प्रतिबाधा जुळणी आणि विरोधी हस्तक्षेप: VSWR ≤ 1.5 सह मानक 50Ω प्रतिबाधा डिझाइन; पृष्ठभागावर फेराइट कोटिंगसह वैकल्पिकरित्या उपलब्ध, आउट-ऑफ-बँड सप्रेशन ≥ 40 dB ऑफर करते आणि मदरबोर्डला DC-DC कन्व्हर्टर सारख्या उच्च-फ्रिक्वेंसी हस्तक्षेपापासून प्रभावीपणे संरक्षण करते.

मुख्य तांत्रिक तपशील आणि पॅरामीटर्स

प्रतिस्पर्धी उत्पादनांशी सखोल तुलना

1. क्लिअरन्स आवश्यकता

ऍन्टीना अबाधित क्षेत्रामध्ये ठेवणे आवश्यक आहे. अँटेनाच्या वरच्या 30° उंचीच्या कोनात कोणतीही मोठी धातूची वस्तू असू नये. सतत 7 सेमी × 7 सेमी ग्राउंड प्लेन ऍन्टीनाच्या खाली रिफ्लेक्टर म्हणून आरक्षित केले पाहिजे, थेट सक्रिय क्षेत्राखाली राउटिंगची परवानगी नाही.

2. EMI अलगाव

DC-DC कन्व्हर्टर, क्रिस्टल ऑसिलेटर, CPU आणि स्पीकर यांसारख्या उच्च-आवाज घटकांपासून अँटेना दूर ठेवा. किमान 2 सेमी अंतर वेगळे करण्याची शिफारस केली जाते.

3. प्रतिबाधा नियंत्रण

अँटेना फीड पॉइंटपासून GNSS मॉड्यूलपर्यंत 50Ω नियंत्रित प्रतिबाधा राखा. गुळगुळीत राउटिंगसह आणि उजव्या कोनात वाकलेले नसलेले RF ट्रेस लहान ठेवले पाहिजेत.

4. अभिमुखता नियंत्रण

सिरेमिक पृष्ठभाग वरच्या दिशेने तोंड करणे आणि जमिनीच्या समांतर असणे आवश्यक आहे. स्थिर RHCP रिसेप्शन वैशिष्ट्ये राखण्यासाठी झुकाव कोन 15° पेक्षा जास्त नसावा.

आरएफ अभियांत्रिकी विचार

1. ग्राउंड प्लेन अवलंबित्व

GNSS अँटेना साठी स्थिर ग्राउंड प्लेन आवश्यक आहे. कामगिरी थेट जमिनीच्या आकार आणि सममितीशी संबंधित आहे.

2. मल्टीपाथ पर्यावरण संवेदनशीलता

शहरी वातावरणात सिग्नल रिफ्लेक्शन पथ सादर करतात जे पोझिशनिंग ॲक्युरेसी कमी करतात आणि डिड्युशन ऑफ प्रिसिजन (DOP) वाढवतात.

3. एलएनए योगदान

कमी-आवाज ॲम्प्लिफायर लाभ संपादन संवेदनशीलता सुधारतो परंतु फिल्टरिंग अपुरे असल्यास बँडच्या बाहेरील हस्तक्षेपाची संवेदनशीलता देखील वाढवते.

4. वारंवारता स्थिरता

सिरेमिक डायलेक्ट्रिक तापमान गुणांक थर्मल सायकलिंग परिस्थितीत रेझोनंट ड्रिफ्टवर परिणाम करतात.

योग्य उत्पादन कसे निवडावे?

जीपीएस बाह्य अँटेना निवडताना, खालील प्रमुख घटकांचा विचार करा:

1. वारंवारता आणि ध्रुवीकरण डिव्हाइसला GPS L1, BeiDou B1 किंवा ड्युअल-फ्रिक्वेंसी सपोर्ट आवश्यक आहे का याची पुष्टी करा. गोलाकार ध्रुवीकृत GNSS अँटेना 2.4G प्रकारांसारख्या रेखीय ध्रुवीकृत अँटेनामध्ये मिसळू नका, कारण याचा परिणाम जुळत नाही आणि रिसेप्शन खराब होईल.

2. प्रतिष्ठापन जागा कॉम्पॅक्ट उपकरणांसाठी, सिरेमिक अँटेना सामान्यत: त्याच्या लहान फॉर्म फॅक्टरमुळे वापरला जातो. पुरेशी जागा असलेल्या किमती-संवेदनशील अनुप्रयोगांसाठी, PCB अँटेनाचा विचार केला जाऊ शकतो. जटिल आरएफ वातावरणात, सिरेमिक अँटेना अधिक स्थिर कार्यप्रदर्शन प्रदान करतात.

3. सक्रिय किंवा निष्क्रिय डिझाइन जर उपकरणामध्ये मेटल एन्क्लोजर किंवा लांब RF फीड लाइन (>1 मीटर) असेल, तर सिग्नलच्या नुकसानाची भरपाई करण्यासाठी एकात्मिक LNA सह सक्रिय अँटेना वापरण्याची शिफारस केली जाते.

4. प्रमाणीकरण डेटा निवड केवळ प्रयोगशाळेच्या वैशिष्ट्यांवरच नव्हे तर मोजलेल्या फील्ड कामगिरीवर (उदा. उपग्रह संपादन, C/N0, कोल्ड स्टार्ट वेळ) आधारित असावी.

आम्हाला (Qianmu कम्युनिकेशन्स) का निवडा?

• स्त्रोत कारखान्याकडून थेट पुरवठा: आम्ही मध्यस्थांच्या नफ्याचे मार्जिन नाकारतो आणि लवचिक MOQ सह उच्च स्पर्धात्मक एक्स-फॅक्टरी किमती ऑफर करतो.

• मजबूत R&D आणि कस्टमायझेशन क्षमता: आमच्याकडे व्यावसायिक RF अभियंत्यांची एक टीम आहे जी तुमच्या आयडी स्ट्रक्चर आणि PCB लेआउटवर आधारित सिरेमिक चिप आकार, सिल्व्हर लेयर शेप आणि LNA गेन पटकन सानुकूलित करू शकतात.

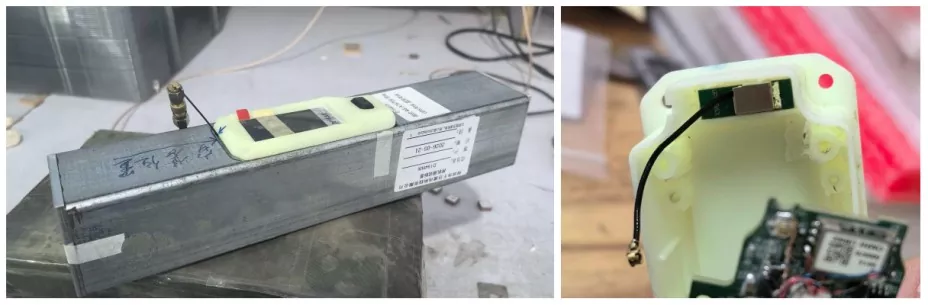

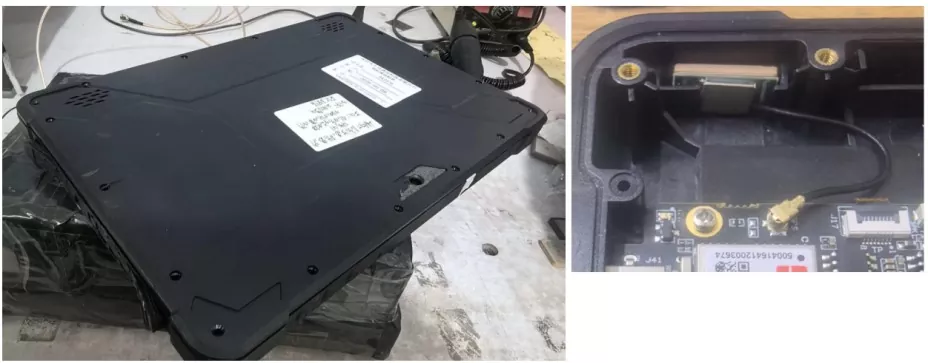

• रिअल-केस व्हॅलिडेशन: आमची उत्पादने अनेक आघाडीच्या बाइक-शेअरिंग, इन-व्हेइकल नेव्हिगेशन आणि स्मार्ट वेअरेबल ब्रँड्सच्या पुरवठा साखळींमध्ये यशस्वीरित्या समाकलित केली गेली आहेत, ज्यामुळे "स्लो स्टार शोध आणि वारंवार तारा कमी होणे." समस्या यासारख्या असंख्य समस्यांचे निराकरण करण्यात आले आहे.

• संपूर्ण जीवनचक्र सेवा: आम्ही एक-स्टॉप तांत्रिक समर्थन प्रदान करतो—विक्रीपूर्व प्रतिबाधा जुळणारे सिम्युलेशन आणि अँटेना लेआउट मार्गदर्शनापासून ते विक्रीनंतर सदोष उत्पादनांचे जलद विश्लेषण.

वारंवार विचारले जाणारे प्रश्न

Q1: वेगवेगळ्या फ्रिक्वेन्सी बँडमधील सिरॅमिक अँटेना एकमेकांना बदलता येतील का?

A: नाही. GNSS अँटेना आणि 2.4G/5.8G अँटेना वेगवेगळे ध्रुवीकरण प्रकार आणि कार्यप्रणाली वापरतात. GNSS अँटेना सामान्यत: RHCP असतात, तर 2.4G/5.8G अँटेना रेखीय ध्रुवीकृत असतात. ध्रुवीकरण आणि वारंवारता यांच्यात जुळत नसल्यामुळे सिग्नलचा लक्षणीय ऱ्हास होतो किंवा उपग्रह लॉक नष्ट होतो.

Q2: अँटेना आकार कार्यक्षमतेवर का परिणाम करतो?

A: सिरॅमिक अँटेना कार्यप्रदर्शन प्रभावी रेडिएटिंग क्षेत्र आणि डायलेक्ट्रिक स्थिरांकाशी संबंधित आहे. मोठ्या सिरेमिक व्हॉल्यूममुळे सामान्यतः वाढ आणि संवेदनशीलता सुधारते. तथापि, कॉम्पॅक्ट डिझाइनमध्ये, अँटेना ट्यूनिंग आणि ग्राउंड प्लेन डिझाइनद्वारे कार्यप्रदर्शन अंशतः ऑप्टिमाइझ केले जाऊ शकते.

Q3: GPS बाह्य अँटेनाचा प्रतिबाधा काय आहे?

A: मानक डिझाइन प्रतिबाधा 50Ω आहे, जी सामान्यतः GNSS RF फ्रंट-एंड सिस्टममध्ये वापरली जाते. सिस्टम-स्तरीय जुळणी आवश्यकतांवर अवलंबून कस्टम प्रतिबाधा मूल्ये समर्थित केली जाऊ शकतात.

Q4: स्थापना कार्यप्रदर्शन कसे सत्यापित केले जाते?

A: मूल्यमापन सामान्यत: GNSS रिसीव्हर मेट्रिक्सवर आधारित असते जसे की उपग्रह संपादन संख्या, SNR (सिग्नल-टू-आवाज गुणोत्तर), आणि खुल्या-आकाश परिस्थितीत कोल्ड-स्टार्ट वेळ. स्थिर ऑपरेशनसाठी, मानक चाचणी वातावरणात एकाधिक सॅटेलाइट लॉक आणि सातत्यपूर्ण C/N0 मूल्ये अपेक्षित आहेत
