रबर डकी अँटेना म्हणजे नक्की काय?

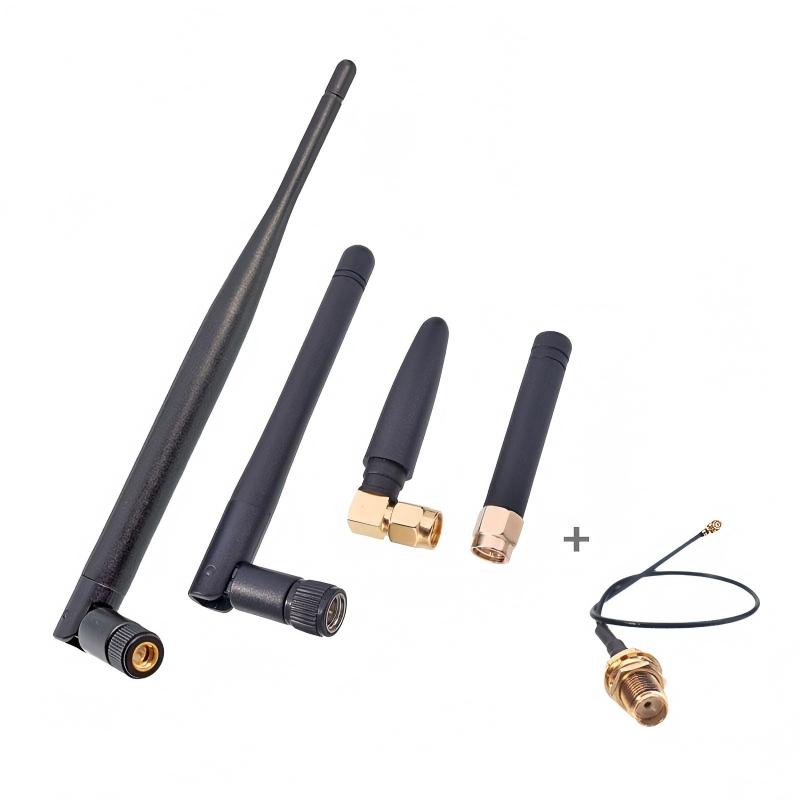

A रबर डकी अँटेना(सामान्यतः रबर अँटेना किंवा रबर डक अँटेना म्हणून ओळखले जाते) एक सामान्य लहान आहेसर्व अँटेनारबर किंवा प्लॅस्टिकच्या बाह्य संरक्षणात्मक थरासाठी नाव देण्यात आले. हे वॉकी-टॉकीज, वायरलेस राउटर, कार रेडिओ आणि IoT उपकरणे यांसारख्या वायरलेस कम्युनिकेशन उपकरणांमध्ये मोठ्या प्रमाणावर वापरले जाते. Qianmu कम्युनिकेशन्स त्याची मुख्य वैशिष्ट्ये आणि कार्य तत्त्वे स्पष्ट करते:

1. रचना आणि डिझाइन वैशिष्ट्ये

बाह्य साहित्य:

बाहेरील थर लवचिक रबर/सिलिकॉनचा बनलेला आहे (काही हार्ड प्लास्टिक आहेत), भौतिक संरक्षण जसे की वॉटरप्रूफिंग, शॉक रेझिस्टन्स आणि गंज प्रतिकार.

रंग सामान्यतः काळा असतो, इतर रंगांमध्ये (जसे की पांढरा किंवा नारिंगी) काही सानुकूल पर्याय उपलब्ध असतात.

अंतर्गत रचना:

कोर रेडिएटर: आत दडलेली एक अंतर्गत सर्पिल-जखमेची धातूची वायर (तांबे किंवा स्टील) अँटेनाचे रेडिएटिंग घटक म्हणून काम करते.

बेस मॅचिंग सर्किट: डिव्हाइस मॅचिंगसाठी प्रतिबाधा (सामान्यत: 50Ω) ऑप्टिमाइझ करण्यासाठी एक लहान जुळणारे सर्किट (जसे की कॅपेसिटर किंवा इंडक्टर) तळाशी एकत्रित केले जाऊ शकते.

कनेक्टर: सामान्य RF इंटरफेस जसे की SMA, RP-SMA आणि TNC तळाशी वापरले जातात, ज्यामुळे उपकरणांना थेट स्क्रू कनेक्शन मिळू शकते.

आकार: दंडगोलाकार किंवा शंकूच्या आकाराचा, साधारणपणे 5-20 सेमी लांबी (ऑपरेटिंग फ्रिक्वेंसी बँडवर अवलंबून), अंदाजे 0.5-2 सेमी व्यासासह.

2. ऑपरेटिंग तत्त्व आणि विद्युत वैशिष्ट्ये

रेडिएशन तत्त्व: अंतर्गत सर्पिल वायर मूलत: लहान मोनोपोल अँटेना म्हणून कार्य करते, त्याची विद्युत लांबी सर्पिल संरचनेद्वारे वाढविली जाते, लहान भौतिक परिमाणे असूनही लक्ष्य वारंवारता बँड (जसे की 433 MHz किंवा 2.4 GHz) वर अनुनाद सक्षम करते.

सर्वदिशात्मक विकिरण: अनुलंब स्थापित केल्यावर, ते क्षैतिज दिशेने 360° वर एकसमान विकिरण प्रदान करते, उभ्या दिशेने कमी फायदा होतो.

बँड कव्हरेज

1. सिंगल-बँड: विशिष्ट वारंवारता बँडसाठी विशेषतः डिझाइन केलेले (उदा., GPS 1.5GHz, 4G 1.8GHz).

2. मल्टी-बँड: सेगमेंट केलेल्या सर्पिल किंवा प्रेरक डिझाइनद्वारे एकाधिक फ्रिक्वेन्सीला (उदा. एकाच वेळी UHF 400 MHz आणि 2.4 GHz कव्हर) सपोर्ट करते.

3. मुख्य फायदे

भौतिक टिकाऊपणा:

रबर केसिंग बेंड-प्रतिरोधक आणि जलरोधक आहे (सामान्यत: IP67 रेट केलेले), ते बाहेरील किंवा मोबाईल ऍप्लिकेशन्ससाठी (जसे की ऑटोमोटिव्ह आणि हॅन्डहेल्ड डिव्हाइसेस) योग्य बनवते.

स्थापित करणे सोपे:

जटिल सेटअपशिवाय डिव्हाइस इंटरफेस थेट कनेक्ट करा.

कमी खर्च:

औद्योगिक उत्पादनाची किंमत कमी आहे.

हलके:

सामान्यत: 50 ग्रॅमपेक्षा कमी वजनाचे असते, ते पोर्टेबल उपकरणांसाठी आदर्श बनवते.

4. विशिष्ट अनुप्रयोग परिस्थिती

ग्राहक इलेक्ट्रॉनिक्स:

होम राउटर (वाय-फाय 2.4GHz/5GHz), ब्लूटूथ हेडफोन, स्मार्ट होम सेन्सर.

TP-Link राउटरच्या वर काढता येण्याजोगा काळा रबर अँटेना.

व्यावसायिक वायरलेस कम्युनिकेशन:

टू-वे रेडिओ (UHF/VHF बँड), वाहन-माऊंट रेडिओ आणि ड्रोन व्हिडिओ ट्रान्समिशन अँटेना.

इंटरनेट ऑफ थिंग्ज (IoT):

NB-IoT/LoRa मॉड्यूल अँटेना, GPS पोझिशनिंग टर्मिनल.

औद्योगिक उपकरणे:

औद्योगिक रिमोट कंट्रोल्स (क्रेन्स, एजीव्ही), सेन्सर नेटवर्क नोड्स.

5. मर्यादा आणि विचार

कमी कार्यक्षमता:

सूक्ष्मीकरणाच्या मर्यादांमुळे, किरणोत्सर्गाची कार्यक्षमता सामान्यत: केवळ 30%–60% असते (पूर्ण-आकाराच्या अँटेनासाठी 80% पेक्षा जास्त).

मर्यादित मिळवा:

कमी लाभाच्या वैशिष्ट्यांमुळे प्रसारण अंतर कमी होते (उदाहरणार्थ, द्विध्रुवीय अँटेना असलेले वाय-फाय राउटर सामान्यत: ≤50 मीटरची श्रेणी व्यापतात).

प्रतिष्ठापन स्थान संवेदनशील:

सर्व दिशानिर्देश सुनिश्चित करण्यासाठी अनुलंब स्थापित करणे आवश्यक आहे; धातूच्या पृष्ठभागाच्या जवळ असताना कार्यप्रदर्शन खालावते (ग्राउंड प्लेन इफेक्ट).

निश्चित वारंवारता बँड:

कारखाना सोडल्यानंतर वारंवारता समायोजित केली जाऊ शकत नाही; उपकरण वारंवारता बँड नुसार अचूक मॉडेल निवड आवश्यक आहे.

6. निवड आणि वापर शिफारसी

जुळणारी वारंवारता बँड:

डिव्हाइसच्या ऑपरेटिंग फ्रिक्वेन्सी बँडची पुष्टी करा (उदा., 315 MHz, 868 MHz, 2.4 GHz) आणि संबंधित रेझोनंट अँटेना निवडा.

इंटरफेस सुसंगतता:

भौतिक विसंगती टाळण्यासाठी डिव्हाइस इंटरफेस प्रकार (उदा. SMA पुरुष/स्त्री) सत्यापित करा.

दृश्य रूपांतर:

बाह्य उपकरणांना IP67 संरक्षण रेटिंग असणे आवश्यक आहे; वाहन-माऊंट उपकरणे कंपन विरोधी डिझाइन विचारात घेतले पाहिजे.

कार्यप्रदर्शन अपग्रेड:

हाय-गेन अँटेना बदलून दीर्घ-श्रेणीच्या गरजा पूर्ण केल्या जाऊ शकतात, परंतु यामुळे सर्वदिशात्मकतेचा त्याग होईल.

सारांश: व्हीप अँटेना वायरलेस उपकरणांमध्ये किफायतशीर आणि व्यावहारिक समाधानाचे प्रतिनिधित्व करतो, जे ग्राहक इलेक्ट्रॉनिक्स आणि औद्योगिक हार्डवेअरमध्ये कमी किमतीमुळे, सुलभ स्थापना आणि मजबूत भौतिक टिकाऊपणामुळे पसंत केले जाते. तथापि, त्याचा कमी लाभ आणि अरुंद बँडविड्थ उच्च-कार्यक्षमतेच्या परिस्थितीत त्याचा अनुप्रयोग मर्यादित करते, त्यामुळे लांब-श्रेणी किंवा अत्यंत विश्वासार्ह संप्रेषणांसाठी (जसे की ड्रोन व्हिडिओ ट्रान्समिशन किंवा बेस स्टेशन) व्यावसायिक बाह्य अँटेना आवश्यक राहतात.
