मेटल स्टॅम्प अँटेना

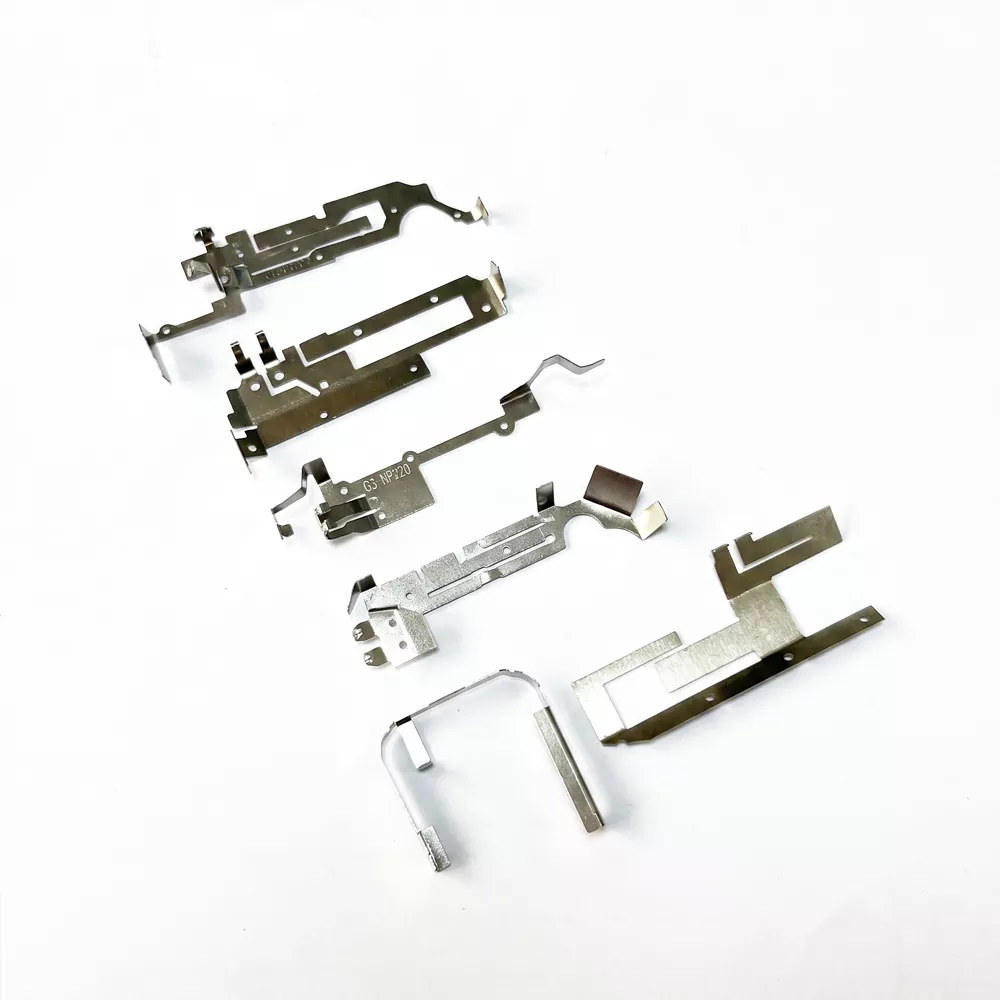

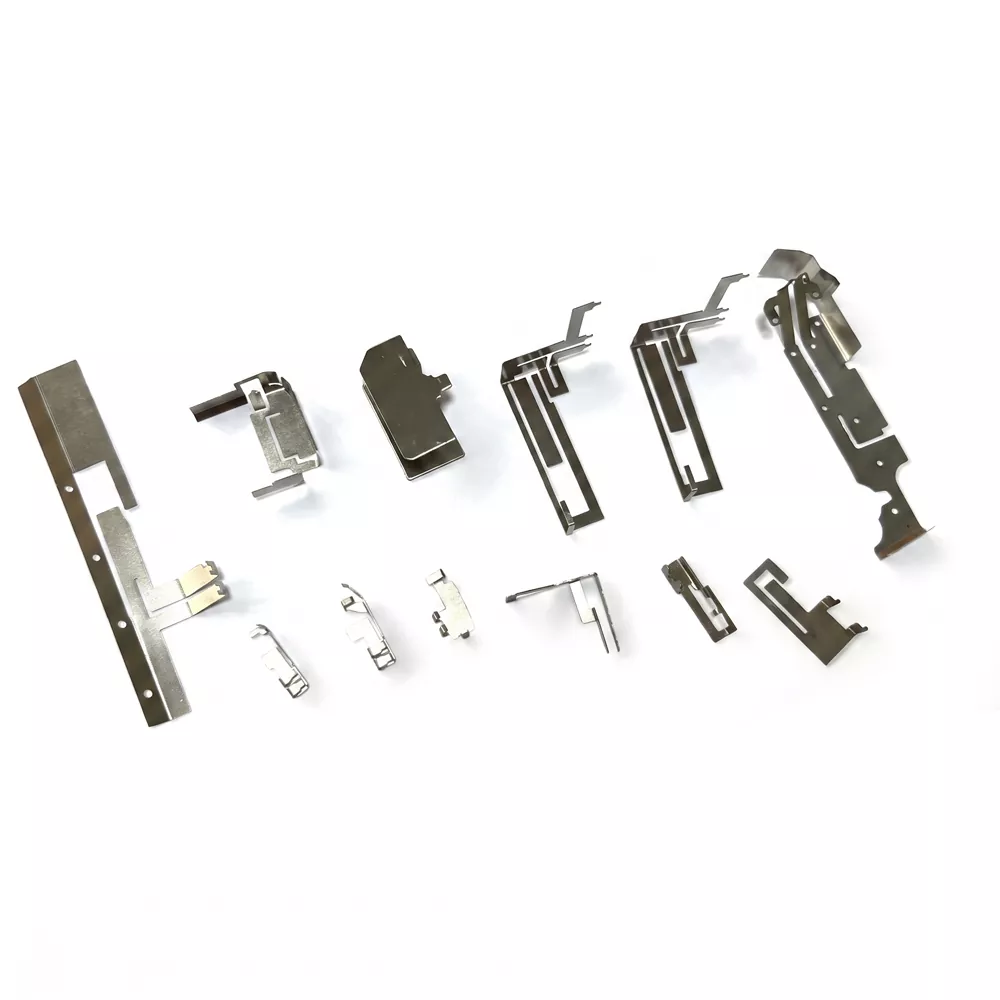

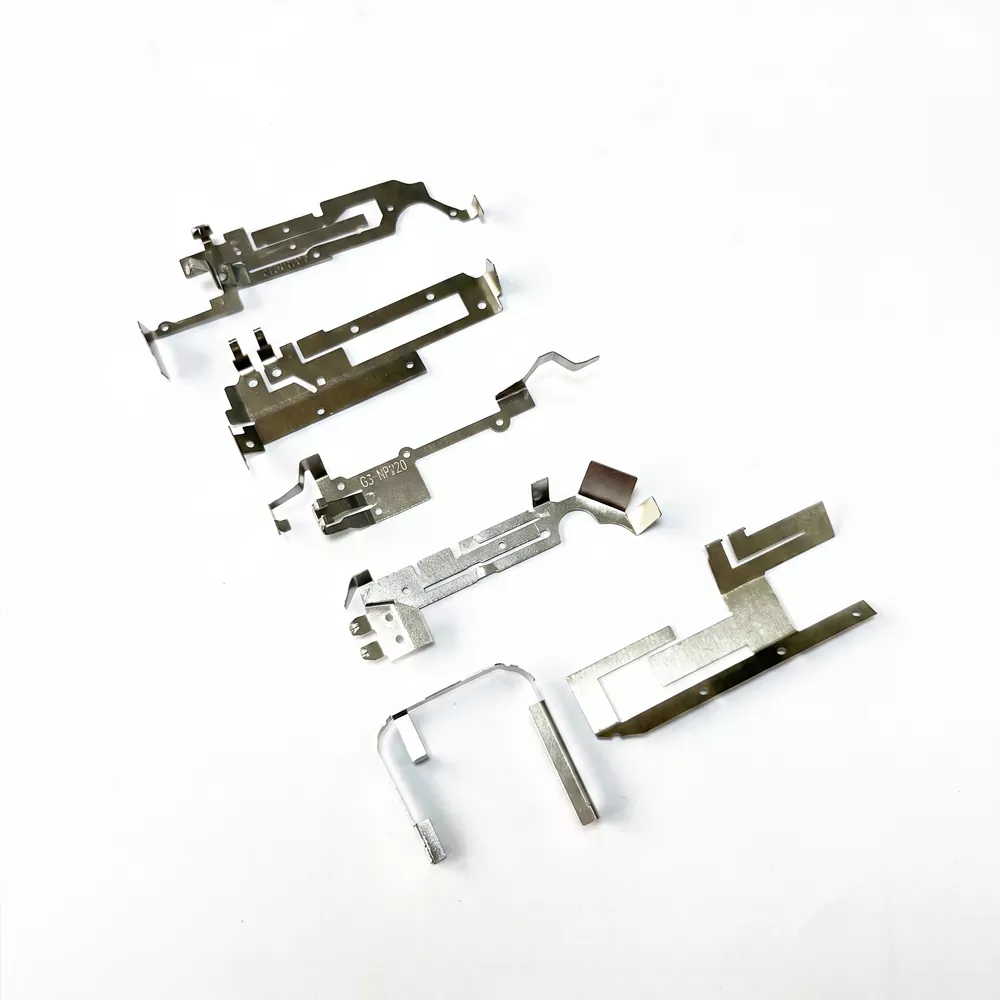

मेटल स्टॅम्प अँटेना हा अति-पातळ स्टेनलेस स्टील (जसे की SUS301 किंवा SUS304) किंवा अचूक मुद्रांक प्रक्रिया वापरून तांब्याच्या मिश्र धातुपासून तयार केलेला RF घटक आहे. सामान्यत: 1 मिमी पेक्षा कमी जाडी, ते वक्र किंवा अनियमित उपकरण पृष्ठभागांशी जवळून जुळण्यासाठी डिझाइन केलेले आहे, ज्यामुळे ते कॉम्पॅक्ट इलेक्ट्रॉनिक उत्पादनांसाठी योग्य बनते.

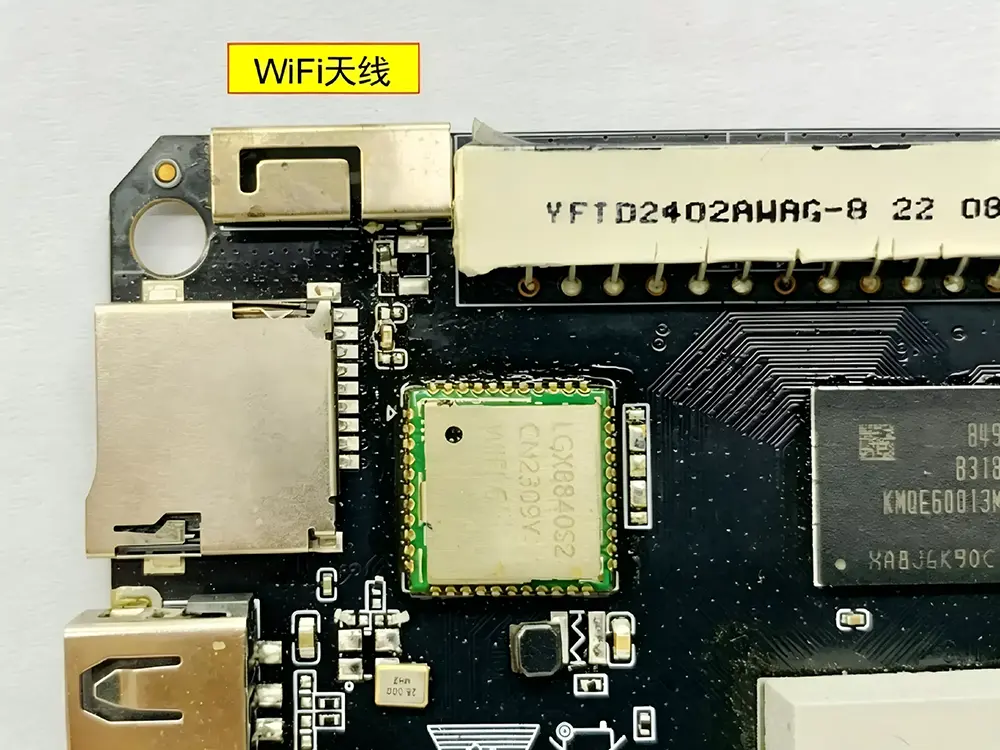

हा अँटेना त्याच्या काळजीपूर्वक डिझाइन केलेल्या धातूच्या भूमितीद्वारे व्युत्पन्न केलेल्या इलेक्ट्रोमॅग्नेटिक रेझोनान्सद्वारे कार्य करतो. स्थापनेदरम्यान, तळाशी संपर्क बिंदू PCB अँटेना टर्मिनल्सवर दाबले जातात, सोल्डरिंगशिवाय विश्वसनीय विद्युत कनेक्शन तयार करतात. स्प्रिंग कॉन्टॅक्ट स्ट्रक्चर लवचिक विकृतीद्वारे यांत्रिक ताण शोषून घेत स्थिर सिग्नल प्रेषण सुनिश्चित करते, वारंवार असेंब्ली आणि कंपन परिस्थितीत दीर्घकालीन टिकाऊपणाचे समर्थन करते.

मुख्य तांत्रिक तपशील

मेटल स्टॅम्प अँटेना नियंत्रित प्रतिबाधा आणि स्थिर यांत्रिक संपर्क कार्यक्षमतेसह कॉम्पॅक्ट RF ऍप्लिकेशन्ससाठी डिझाइन केले आहे.

प्रमाणित चाचणी अटी

डेटा सुसंगतता सुनिश्चित करण्यासाठी, सर्व RF आणि यांत्रिक पॅरामीटर्स खालील प्रमाणित परिस्थितीनुसार मोजले जातात:

प्रतिबाधा आणि VSWR मापन

50Ω संदर्भ प्रणालीसह कॅलिब्रेटेड वेक्टर नेटवर्क विश्लेषक (VNA) वापरून चाचणी केली.

आरएफ कामगिरी वातावरण

मानक संदर्भ ग्राउंड प्लेनसह मोकळी जागा किंवा अर्ध-ॲनेकोइक वातावरणात केले जाणारे मोजमाप.

यांत्रिक संपर्क चाचणी

अँटेना परिभाषित संपर्क उंची आणि नियंत्रित प्रेस फोर्ससह मानक PCB पॅड लेआउटवर आरोहित आहे.

वारंवारता मापन स्थिती

डिट्यूनिंग इफेक्ट्ससाठी प्रातिनिधिक उपकरण संलग्नक मध्ये स्थापनेनंतर केंद्र वारंवारतेचे मूल्यांकन केले जाते.

तापमान चाचणी स्थिती

सतत इलेक्ट्रिकल मॉनिटरिंग अंतर्गत -40℃ ते +85℃ पर्यंत थर्मल सायकलिंग केले जाते.

लागू उपकरणे आणि अनुप्रयोग परिस्थिती

मुख्य विक्री बिंदू: हार्डवेअर स्प्रिंग अँटेना का निवडावा?

जागा-कार्यक्षम डिझाइन

त्याची लो-प्रोफाइल रचना वक्र किंवा अनियमित पृष्ठभागांशी सुसंगत असू शकते, ज्यामुळे बॅटरी आणि इतर घटकांसाठी अंतर्गत जागा वाढविण्यात मदत होते.

खर्च-प्रभावी असेंब्ली

पीसीबी संपर्कांना प्रेस-फिट कनेक्शन सोल्डरिंग प्रक्रिया काढून टाकते, मोठ्या प्रमाणात उत्पादनामध्ये असेंब्ली वेळ आणि उत्पादन खर्च कमी करते.

यांत्रिक टिकाऊपणा

लवचिक संपर्क रचना कंपन, शॉक आणि वारंवार यांत्रिक तणावाखाली स्थिर विद्युत कार्यप्रदर्शन राखते.

अचूक पोझिशनिंग डिझाइन

स्टँप केलेले संरेखन छिद्र (गोलाकार आणि स्लॉट केलेले) स्वयंचलित असेंब्ली दरम्यान अँटेना फीड पॉइंट आणि पीसीबी दरम्यान अचूक स्थिती सुनिश्चित करतात.

स्थापना मार्गदर्शक आणि अभियांत्रिकी शिफारसी

सिस्टीम-स्तरीय ऍप्लिकेशन्समध्ये मेटल स्टॅम्प ऍन्टीनाची उत्कृष्ट कामगिरी सुनिश्चित करण्यासाठी शेन्झेन कियानमु कम्युनिकेशन टेक्नॉलॉजी कं, लिमिटेड द्वारे खालील स्थापना मार्गदर्शक तत्त्वे प्रदान केली आहेत.

1. पोझिशनिंग डिझाइन

अँटेना संरचनेवर किमान दोन संरेखन छिद्रे डिझाइन करा: प्राथमिक स्थितीसाठी एक गोलाकार छिद्र आणि दुय्यम संरेखनासाठी एक लांबलचक छिद्र. असेंब्ली दरम्यान यांत्रिक स्थिरता सुनिश्चित करण्यासाठी अंतर पुरेसे असावे.

2. क्लिअरन्स आवश्यकता

रेडिएटिंग एलिमेंटला आसपासच्या धातूचे घटक आणि प्रवाहकीय पदार्थांपासून मुक्त ठेवा. जवळच्या संरचनेमुळे होणारे डिट्युनिंग प्रभाव कमी करण्यासाठी योग्य क्लिअरन्स झोन राखला गेला पाहिजे. स्थिर माउंटिंगसाठी चिकट फिक्सेशन वापरले जाऊ शकते.

3. संपर्क दाब नियंत्रण

स्प्रिंग टर्मिनल आणि PCB फीड पॅडमधील संपर्क शक्ती निर्दिष्ट यांत्रिक श्रेणीमध्ये नियंत्रित केली पाहिजे. अपुरा दाब RF संपर्काच्या स्थिरतेवर परिणाम करू शकतो, तर जास्त दाबामुळे संपर्क संरचना कायमस्वरूपी विकृत होऊ शकते.

4. सिस्टम-लेव्हल ट्यूनिंग

अंतिम यंत्रामध्ये असेंब्ली केल्यानंतर, एन्क्लोजर आणि आसपासच्या घटकांच्या जोडणीमुळे अँटेना कार्यप्रदर्शन बदलू शकते. प्रणाली स्तरावर अनुनाद अचूकता सुनिश्चित करण्यासाठी वेक्टर नेटवर्क विश्लेषक (VNA) वापरून अंतिम ट्यूनिंगची शिफारस केली जाते.

योग्य हार्डवेअर स्प्रिंग अँटेना कसा निवडायचा?

मेटल स्टॅम्प अँटेना निवडताना, मूल्यांकन खालील प्रमुख डिझाइन घटकांवर आधारित असावे:

उपलब्ध साधन जागा

बंदिस्ताच्या अंतर्गत जागेचे मोजमाप करा आणि योग्य यांत्रिक फिट असल्याची खात्री करण्यासाठी योग्य लांबी, रुंदी आणि जाडी असलेला अँटेना निवडा.

ऑपरेटिंग वारंवारता आणि बँडविड्थ

लक्ष्य संप्रेषण बँड परिभाषित करा (उदा. वायफाय, ब्लूटूथ, किंवा सब-GHz IoT बँड). अरुंद-बँड डिझाईन्ससाठी, विकासादरम्यान स्ट्रक्चरल ऍडजस्टमेंटद्वारे अँटेना कार्यप्रदर्शन चांगले-ट्यून केले जाऊ शकते.

अनुप्रयोग पर्यावरण

ऑटोमोटिव्ह, बाह्य किंवा औद्योगिक वापरासाठी, गंज प्रतिरोध आणि तापमान स्थिरता सुधारण्यासाठी SUS304 आणि पृष्ठभाग प्लेटिंग सारख्या सामग्रीची निवड करण्याची शिफारस केली जाते.

पीसीबी आणि असेंब्ली डिझाइन

PCB वर फीड पॉइंटचे योग्य संरेखन सुनिश्चित करा. असेंबली सुसंगतता आणि मोठ्या प्रमाणात उत्पादन उत्पन्न सुधारण्यासाठी योग्य माउंटिंग स्ट्रक्चर (प्रेस-फिट किंवा स्प्रिंग कॉन्टॅक्ट डिझाइन) निवडा.

Shenzhen Qianmu Communication Technology Co., Ltd का निवडावे?

Shenzhen Qianmu Communication Technology Co., Ltd. वायरलेस उपकरणांसाठी मेटल स्टॅम्प अँटेना सोल्यूशन्सच्या डिझाइन आणि उत्पादनावर लक्ष केंद्रित करते, OEM/ODM विकासास समर्थन देते आणि भिन्न RF अनुप्रयोगांसाठी सानुकूलित अँटेना संरचना.

इन-हाउस मॅन्युफॅक्चरिंग क्षमता

स्थिर उत्पादन सुसंगतता आणि स्केलेबल आउटपुट सुनिश्चित करून अचूक स्टॅम्पिंग आणि टूलिंग आंतरिकरित्या नियंत्रित केले जातात.

अनुप्रयोग-चालित सानुकूलन

अँटेना संरचना भूमिती, लवचिकता आणि पृष्ठभाग उपचारांमध्ये भिन्न उपकरण आणि संलग्नक आवश्यकतांशी जुळण्यासाठी समायोजित केल्या जाऊ शकतात.

प्रक्रिया-स्तर गुणवत्ता नियंत्रण

संपर्क स्थिरता आणि विद्युत सुसंगतता तपासणीसह संपूर्ण उत्पादनामध्ये यांत्रिक विश्वासार्हता आणि RF कार्यप्रदर्शन तपासले जाते.

विकासादरम्यान अभियांत्रिकी समर्थन

पीसीबी आणि सिस्टीम स्तरावरील एकत्रीकरण मार्गदर्शनासह प्रोटोटाइपिंगपासून मोठ्या प्रमाणावर उत्पादनापर्यंत तांत्रिक सहाय्य उपलब्ध आहे.

वारंवार विचारले जाणारे प्रश्न

Q1: मेटल क्लिप अँटेनाची सिग्नल कार्यक्षमता कशी आहे?

उ: त्याच्या संक्षिप्त आकारामुळे, कार्यक्षमता सामान्यतः 30% ते 50% पर्यंत असते. हे लहान-श्रेणी आणि किमती-संवेदनशील अनुप्रयोगांसाठी योग्य आहे जसे की स्मार्ट होम डिव्हाइसेस. दीर्घ-श्रेणी आवश्यकतांसाठी, Qianmu कम्युनिकेशन्स ऑप्टिमाइझ अँटेना सोल्यूशन्स देखील प्रदान करते.

Q2: सोल्डरिंग लग PCB वर दाबल्यास आणि संपर्क खराब असल्यास मी काय करावे?

A: असेंब्ली दरम्यान योग्य PCB पॅडची उंची आणि योग्य फिक्स्चर प्रेशर याची खात्री करा. स्प्रिंग स्ट्रक्चर स्थिर संपर्कासाठी डिझाइन केले आहे आणि शिपमेंटपूर्वी मानक चाचणी केली जाते.

Q3: तुम्ही स्मॉल-बॅच सॅम्पलिंगला समर्थन देता का?

A: पूर्णपणे समर्थन. एक व्यावसायिक मेटल स्टॅम्प अँटेना पुरवठादार म्हणून, आम्ही R&D टप्प्यातील आवश्यकता समजून घेतो आणि तुम्हाला तुमच्या प्रकल्पाचे प्रमाणीकरण झटपट पुढे नेण्यात मदत करण्यासाठी लवचिक प्रोटोटाइपिंग सेवा देऊ करतो.

Q4: मेटल स्टॅम्प अँटेनाच्या कार्यक्षमतेवर काय परिणाम होतो?

 A: कामगिरीवर प्रामुख्याने PCB लेआउट, जमिनीचा आकार, सभोवतालची धातू आणि संलग्न रचना यांचा परिणाम होतो.

Q5: स्थापनेनंतर वारंवारता का बदलते?

A: धातूचा परिसर आणि गृहनिर्माण सामग्री अनुनाद कमी करू शकते, अंतिम सिस्टम-स्तरीय ट्यूनिंग आवश्यक आहे.

Q6: खराब संपर्क कामगिरी कशामुळे होते?

A: चुकीच्या PCB पॅडची उंची किंवा अपुरा स्प्रिंग प्रेशर विद्युत स्थिरतेवर परिणाम करू शकतो.

Q7: तुम्ही प्रोटोटाइपिंगला समर्थन देता का? उत्तर: होय, R&D प्रमाणीकरणासाठी नमुना उत्पादन आणि स्मॉल-बॅच कस्टमायझेशन दोन्ही समर्थित आहेत.
