नाणे अँटेना

कॉईन अँटेना हा बटनासारखा आकार असलेला कॉम्पॅक्ट, बेलनाकार बाह्य RF अँटेना आहे. 2.4GHz 5.8GHz ड्युअल बँड अँटेना म्हणून डिझाइन केलेले, हे वायफाय, ब्लूटूथ आणि ZigBee संप्रेषण वापरून लहान इलेक्ट्रॉनिक उपकरणांसाठी हलके वायरलेस ट्रांसमिशन सोल्यूशन प्रदान करते.

Qianmu कम्युनिकेशनचे स्वयं-विकसित बटण रबर रॉड अँटेना वन-पीस इंजेक्शन मोल्डिंग आणि सीलिंग तंत्रज्ञान स्वीकारते. हे संपूर्ण तांबे रेझोनंट घटक आणि तळाशी मेटल रिफ्लेक्टिव्ह शील्डिंग लेयर एकत्रित करते.

मानक SMA थ्रेडेड इंटरफेससह सुसज्ज, हा SMA ड्युअल बँड अँटेना थेट डिव्हाइस हाऊसिंगमध्ये माउंट आणि सुरक्षित केला जाऊ शकतो. सडपातळ रबर रॉड अँटेना आणि अंगभूत PCB अँटेना यांच्या तुलनेत, ते इनडोअर आणि आउटडोअर ऍप्लिकेशन्ससाठी सीलबंद घरांसह कॉम्पॅक्ट, विवेकी रचना देते.

हे कसे कार्य करते

ड्युअल-बँड आरएफ ट्रांसमिशन आणि रिसेप्शनसाठी कॉइन अँटेना अंतर्गत डबल-लेयर रिंग कॉपर ऑसिलेटर वापरते. बटण-आकाराच्या बेसमध्ये सिग्नल रेडिएशन व्यवस्थापित करण्यात मदत करण्यासाठी आणि जवळच्या इलेक्ट्रॉनिक घटकांचा प्रभाव कमी करण्यासाठी डिझाइन केलेला धातूचा परावर्तक स्तर समाविष्ट केला आहे.

1. स्तरित ऑसिलेटर डिझाइन:वरचा स्तर ब्लूटूथ आणि ZigBee द्वारे वापरल्या जाणाऱ्या 2.4GHz बँडसाठी डिझाइन केला आहे, तर खालचा स्तर सुसंगत वायफाय उपकरणांद्वारे वापरल्या जाणाऱ्या 5.8GHz बँडला सपोर्ट करतो. नमूद पूर्ण-बँड VSWR ≤1.35 आहे.

2. बेस शिल्डिंग आणि हस्तक्षेप व्यवस्थापन:तळाशी मेटल रिफ्लेक्टिव्ह लेयर डिव्हाइसच्या मुख्य बोर्ड, लिथियम बॅटरी आणि मेटल हाउसिंगमधील इलेक्ट्रोमॅग्नेटिक हस्तक्षेपाचा प्रभाव कमी करण्यासाठी डिझाइन केले आहे. वास्तविक कार्यप्रदर्शन प्रतिष्ठापन वातावरणावर अवलंबून असते आणि तयार उपकरणामध्ये चाचणी आवश्यक असते.

3. सीलबंद गृहनिर्माण आणि तापमान प्रतिकार:वन-पीस इंजेक्शन-मोल्डेड हाऊसिंग पर्यावरण संरक्षणासाठी डिझाइन केले आहे. नमूद ऑपरेटिंग तापमान श्रेणी -35°C ते +70°C आहे. तपमान-संबंधित वारंवारता स्थिरता निर्दिष्ट चाचणी परिस्थितीनुसार पुष्टी केली पाहिजे.

4. आरएफ प्रतिबाधा जुळणी:RF एकत्रीकरणास समर्थन देण्यासाठी आणि प्रतिबाधा जुळत नसणे कमी करण्यासाठी अँटेना 50Ω नाममात्र प्रतिबाधा वापरते. योग्य RF चाचणीद्वारे लाभ, VSWR आणि किरणोत्सर्ग कार्यक्षमतेचे मूल्यांकन केले जाऊ शकते.

सुसंगत उपकरणे आणि अनुप्रयोग

1. स्मार्ट होम:स्मार्ट होम डिव्हाइसेससाठी अँटेना म्हणून, हे मिनी स्मार्ट गेटवे, वायफाय सॉकेट्स, दरवाजा आणि खिडकीचे अलार्म आणि ब्लूटूथ रिमोट कंट्रोल्समध्ये वापरले जाऊ शकते. त्याची संक्षिप्त रचना मर्यादित स्थापना जागेसह उपकरणांमध्ये वायरलेस कनेक्टिव्हिटी सामावून घेण्यास मदत करते.

2. गोष्टींचे औद्योगिक इंटरनेट:हा वायरलेस सेन्सर अँटेना सूक्ष्म तापमान आणि आर्द्रता टर्मिनल्स, वेअरहाऊस ॲसेट-ट्रॅकिंग नोड्स आणि वायरलेस डेटा ट्रान्समिशन मॉड्यूल्ससाठी विचारात घेतला जाऊ शकतो. हे IoT डिव्हाइसेस ऍप्लिकेशन्ससाठी अँटेनाशी देखील संबंधित आहे जेथे वारंवारता बँड आणि स्थापना परिस्थिती सिस्टम आवश्यकतांशी जुळतात.

3. पोर्टेबल इलेक्ट्रॉनिक्स:पोर्टेबल उपकरणांसाठी कॉम्पॅक्ट अँटेना म्हणून, ते हॅन्डहेल्ड स्कॅनिंग उपकरणे, पोर्टेबल डिटेक्टर आणि मिनी ब्लूटूथ स्पीकर्समध्ये वापरले जाऊ शकते. अंतिम एकत्रीकरणापूर्वी डिव्हाइस लेआउट आणि RF कार्यप्रदर्शनाचे मूल्यांकन केले पाहिजे.

4. सुरक्षा उपकरणे:वायरलेस सुरक्षा उपकरणांसाठी हा अँटेना लहान वायरलेस कॅमेरे आणि प्रवेश-नियंत्रण प्रणालींसाठी योग्य असू शकतो. सुसंगत ब्लूटूथ-आधारित एंट्री सिस्टमसाठी, ते ब्लूटूथ ऍक्सेस कंट्रोल अँटेना म्हणून काम करू शकते.

5. आरएफ ॲक्सेसरीज:पर्यायी ॲक्सेसरीजमध्ये SMA-ते-IPEX फीडर केबल्स आणि इतर सुसंगत RF कनेक्शन घटक समाविष्ट आहेत. कनेक्टरची निवड वायरलेस मॉड्यूल आणि डिव्हाइस इंटरफेसच्या विरूद्ध पुष्टी केली पाहिजे.

मुख्य उत्पादन वैशिष्ट्ये

Qianmu Communication कॉम्पॅक्ट वायरलेस डिव्हाइसेससाठी कॉइन अँटेना पर्याय प्रदान करते, ज्यामध्ये अनुप्रयोग आवश्यकतांनुसार वैशिष्ट्ये आणि इंटरफेस कॉन्फिगरेशन निवडले जातात.

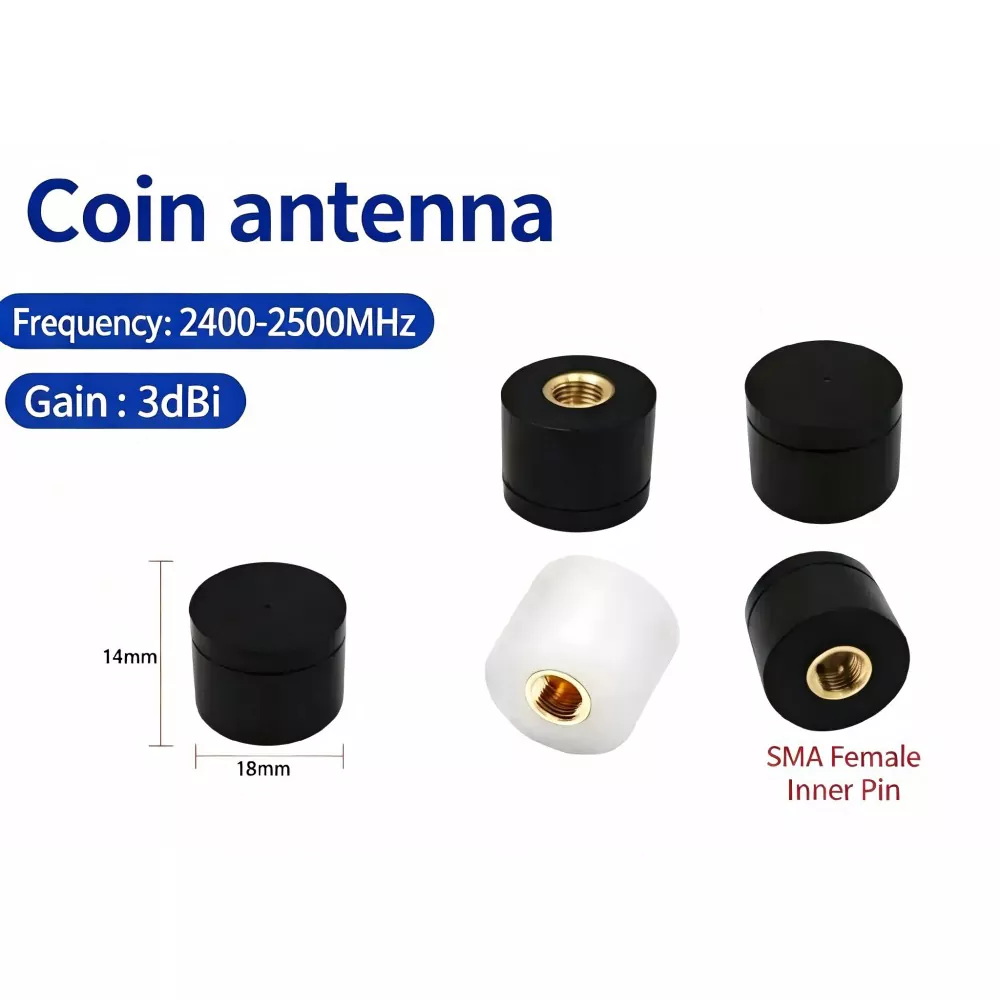

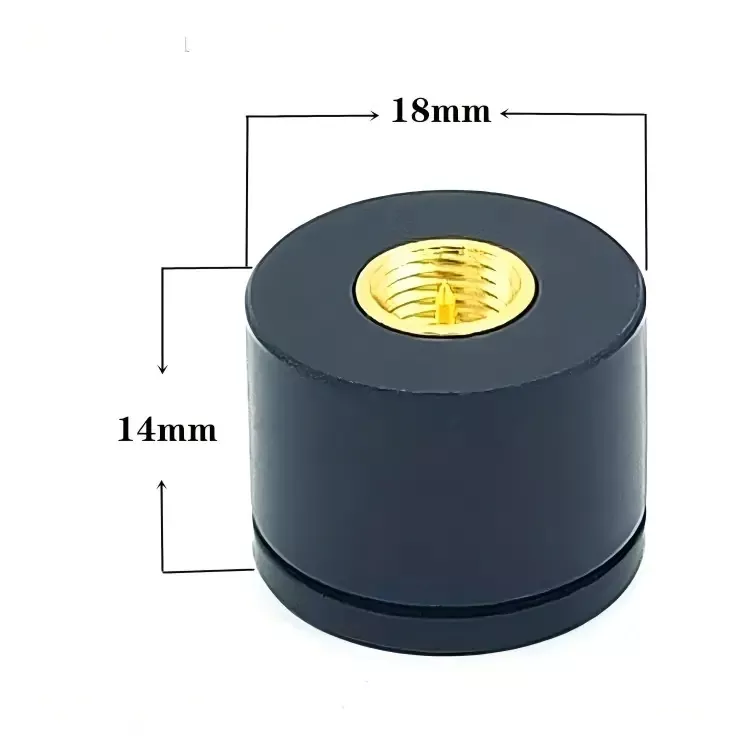

1. कॉम्पॅक्ट बटणाच्या आकाराची रचना:14 मिमीच्या उंचीसह 15 मिमी आणि 18 मिमी बेस व्यासांमध्ये उपलब्ध. लहान फूटप्रिंट इन्स्टॉलेशनला समर्थन देते जेथे बाह्य अँटेना जागा मर्यादित आहे.

2. ड्युअल-बँड ऑपरेशन:हा मिनी वायफाय अँटेना निर्दिष्ट 2.4GHz आणि 5.8GHz वारंवारता श्रेणींना समर्थन देतो. डिव्हाइस कॉन्फिगरेशनवर अवलंबून, अँटेना सुसंगत WiFi, Bluetooth आणि ZigBee अनुप्रयोगांमध्ये वापरला जाऊ शकतो. निवड करण्यापूर्वी प्रोटोकॉल-विशिष्ट वारंवारता आवश्यकतांची पुष्टी करा.

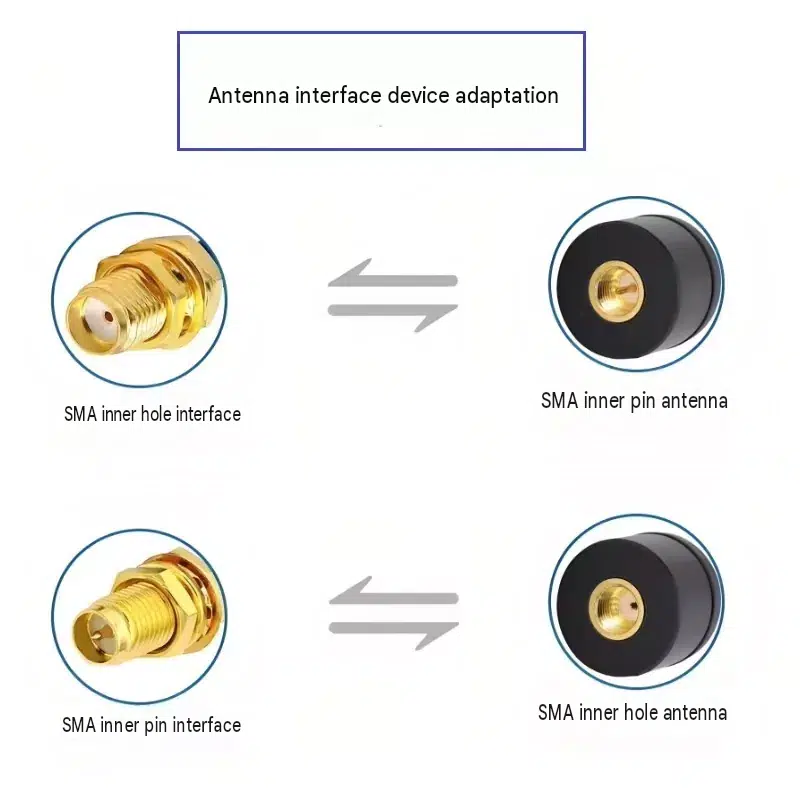

3. इंटरफेस पर्याय:मानक कॉन्फिगरेशनमध्ये भिन्न संपर्क व्यवस्था असलेले SMA इंटरफेस समाविष्ट आहेत. सुसंगत ॲक्सेसरीजमध्ये सोल्डर टर्मिनल्स आणि पहिल्या पिढीच्या किंवा चौथ्या पिढीच्या IPEX फीडर केबल्सचा समावेश असू शकतो, निवडलेल्या कॉन्फिगरेशनच्या अधीन.

4. पर्यावरण संरक्षण:IP54-रेटेड गृहनिर्माण धूळ प्रवेश आणि पाण्याच्या स्प्लॅशपासून संरक्षण प्रदान करण्यासाठी डिझाइन केले आहे. स्टॉक आणि ऑर्डरच्या आवश्यकतांनुसार ब्लॅक आणि व्हाइट हाउसिंग पर्याय उपलब्ध आहेत.

5. सानुकूलन:सानुकूल SMA अँटेना पर्यायांमध्ये मितीय समायोजन, शेल लोगो प्रिंटिंग आणि RF कनेक्टर कॉन्फिगरेशन समाविष्ट असू शकतात. प्रत्येक ऑर्डरसाठी स्टॉकची उपलब्धता, नमुना लीड टाइम आणि व्हॉल्यूम किंमतीची पुष्टी केली पाहिजे.

तांत्रिक तपशील

अर्ज उदाहरणे

1. स्मार्ट होम उपकरणे:वायफाय दरवाजा किंवा खिडकीच्या गजरावर कॉम्पॅक्ट अँटेना स्थापित केला जाऊ शकतो जेथे घरांची जागा मर्यादित आहे. अंतिम कनेक्शन श्रेणी अँटेना प्लेसमेंट, भिंती, हस्तक्षेप आणि डिव्हाइसच्या आरएफ कॉन्फिगरेशनवर अवलंबून असते.

2. औद्योगिक सेन्सर टर्मिनल्स:तापमान आणि आर्द्रता निरीक्षण उपकरणांसह वायरलेस सेन्सर अँटेना वापरला जाऊ शकतो. मेटल-हॉस्ड डिव्हाइसेससाठी, RF कार्यक्षमतेवर त्यांचा प्रभाव निर्धारित करण्यासाठी अँटेना स्थिती आणि सभोवतालच्या जमिनीच्या संरचनेचे मूल्यांकन केले पाहिजे.

3. बाह्य प्रवेश-नियंत्रण उपकरणे:बाह्यरित्या माउंट केलेला अँटेना सुसंगत ब्लूटूथ प्रवेश-नियंत्रण उपकरणांना समर्थन देऊ शकतो. एनक्लोजर, कनेक्टर सील आणि माउंटिंग व्यवस्था आवश्यक पर्यावरणीय परिस्थितींनुसार तपासली पाहिजे.

4. हातातील उपकरणे:हँडहेल्ड उपकरणांसाठी हा मिनी अँटेना वायरलेस बारकोड स्कॅनर आणि कॉम्पॅक्ट बाह्य अँटेना आवश्यक असलेल्या इतर पोर्टेबल इलेक्ट्रॉनिक्ससाठी विचारात घेतला जाऊ शकतो. इच्छित ऑपरेटिंग वातावरणात कनेक्शन स्थिरता प्रमाणित केली पाहिजे.

निवड आणि क्रम मार्गदर्शक

1. वारंवारता निवड:सुसंगत वायफाय आणि ब्लूटूथ कॉन्फिगरेशन वापरणाऱ्या डिव्हाइससाठी, 2.4GHz आणि 5.8GHz ड्युअल-बँड मॉडेलचे मूल्यांकन करा. केवळ-ब्लूटूथ अनुप्रयोगांसाठी, उपलब्ध असल्यास 2.4GHz सिंगल-बँड कॉन्फिगरेशन विचारात घेतले जाऊ शकते.

2. स्थापना वातावरण:मेटल हाउसिंग असलेल्या उपकरणांसाठी, अँटेनाची माउंटिंग स्थिती, क्लिअरन्स आणि ग्राउंडिंग व्यवस्था यांचे पुनरावलोकन करा. रिफ्लेक्टिव्ह बेस अंतिम संलग्नकातील आरएफ चाचणीची आवश्यकता दूर करत नाही.

3. आकार निवड:माउंटिंग स्पेस प्रतिबंधित असताना 15 मिमी व्यासाच्या आवृत्तीचा विचार करा. जेव्हा उपलब्ध जागा आणि आवश्यक RF वैशिष्ट्ये त्यास समर्थन देतात तेव्हा 18 मिमी आवृत्तीचा विचार केला जाऊ शकतो; मोठे मॉडेल नेहमी उच्च लाभ प्रदान करते असे गृहीत धरण्यापेक्षा कार्यक्षमतेची पुष्टी करा.

4. इंटरफेस आणि निर्यात आवश्यकता:डिव्हाइसला SMA इनर-पिन किंवा इनर-होल इंटरफेस आवश्यक आहे की नाही याची पुष्टी करा. ऑर्डर तयार करताना IPEX अडॅप्टर केबल्स, कनेक्टर कॉन्फिगरेशन आणि तटस्थ निर्यात पॅकेजिंगवर चर्चा केली जाऊ शकते.

वारंवार विचारले जाणारे प्रश्न

1. हा अँटेना मेटल-केस असलेल्या उपकरणांसह वापरला जाऊ शकतो का?

हे मेटल-केस असलेल्या उपकरणांसाठी योग्य असू शकते, परंतु कार्यप्रदर्शन अँटेनाची माउंटिंग स्थिती, क्लिअरन्स, जमिनीची रचना आणि घरांच्या डिझाइनवर अवलंबून असते. रिफ्लेक्टीव्ह बेस जवळच्या स्ट्रक्चर्ससह परस्परसंवाद व्यवस्थापित करण्यात मदत करण्यासाठी आहे. तयार डिव्हाइसमध्ये चाचणी करण्याची शिफारस केली जाते.

2. SMA इंटरफेस IPEX मध्ये बदलता येईल का?

सुसंगत फीडर केबल्स आणि इंटरफेस कॉन्फिगरेशन्स, निर्दिष्ट IPEX पिढ्यांसह उपलब्ध असू शकतात. कृपया ऑर्डर करण्यापूर्वी आवश्यक कनेक्टर प्रकार, केबलची लांबी आणि इंस्टॉलेशन व्यवस्थेची पुष्टी करा.

3. प्रयोगशाळा चाचणी अहवाल दिला जाऊ शकतो का?

RF चाचणी दस्तऐवजीकरण लागू उत्पादन कॉन्फिगरेशनसाठी उपलब्ध असू शकते. ऑर्डर देण्यापूर्वी क्यानमु कम्युनिकेशनसह उपलब्ध अहवाल, मोजलेले मापदंड आणि चाचणी अटींची पुष्टी करा.

4. हा 2.4GHz 5.8GHz ड्युअल बँड अँटेना वायफाय आणि ब्लूटूथ उपकरणांसाठी योग्य आहे का?

निर्दिष्ट वारंवारता श्रेणी 2.4GHz आणि 5.8GHz ऑपरेशन कव्हर करतात. सुसंगतता डिव्हाइसच्या वायरलेस प्रोटोकॉल, आवश्यक वारंवारता बँड, कनेक्टर आणि RF डिझाइनवर अवलंबून असते. 2.4GHz वर कार्यरत असलेल्या ZigBee उपकरणांसाठी, जुळणाऱ्या कॉन्फिगरेशनची पुष्टी करा आणि अंतिम उत्पादनातील कार्यप्रदर्शन सत्यापित करा.

5. कनेक्टर किंवा केबल कॉन्फिगरेशन सानुकूलित केले जाऊ शकते?

सानुकूल SMA अँटेना कॉन्फिगरेशन भिन्न डिव्हाइस इंटरफेस आणि स्थापना आवश्यकतांसाठी उपलब्ध असू शकतात. कनेक्टर प्रकार, केबलची लांबी, वारंवारता श्रेणी आणि लक्ष्य अनुप्रयोग प्रदान करा जेणेकरून आवश्यक कॉन्फिगरेशनचे मूल्यांकन केले जाऊ शकते.

6. हा अँटेना स्मार्ट सेन्सर आणि पोर्टेबल उपकरणांमध्ये वापरता येईल का?

जेव्हा वारंवारता श्रेणी आणि RF वैशिष्ट्ये डिव्हाइस आवश्यकता पूर्ण करतात तेव्हा स्मार्ट सेन्सर्स ऍप्लिकेशन्स आणि इतर कॉम्पॅक्ट वायरलेस उत्पादनांसाठी ते WiFi अँटेनासाठी योग्य असू शकते. पोर्टेबल उपकरणांसाठी, डिझाइनला अंतिम स्वरूप देण्यापूर्वी उपलब्ध माउंटिंग स्पेस, संलग्न सामग्री आणि अँटेना स्थितीचे मूल्यांकन करा.
