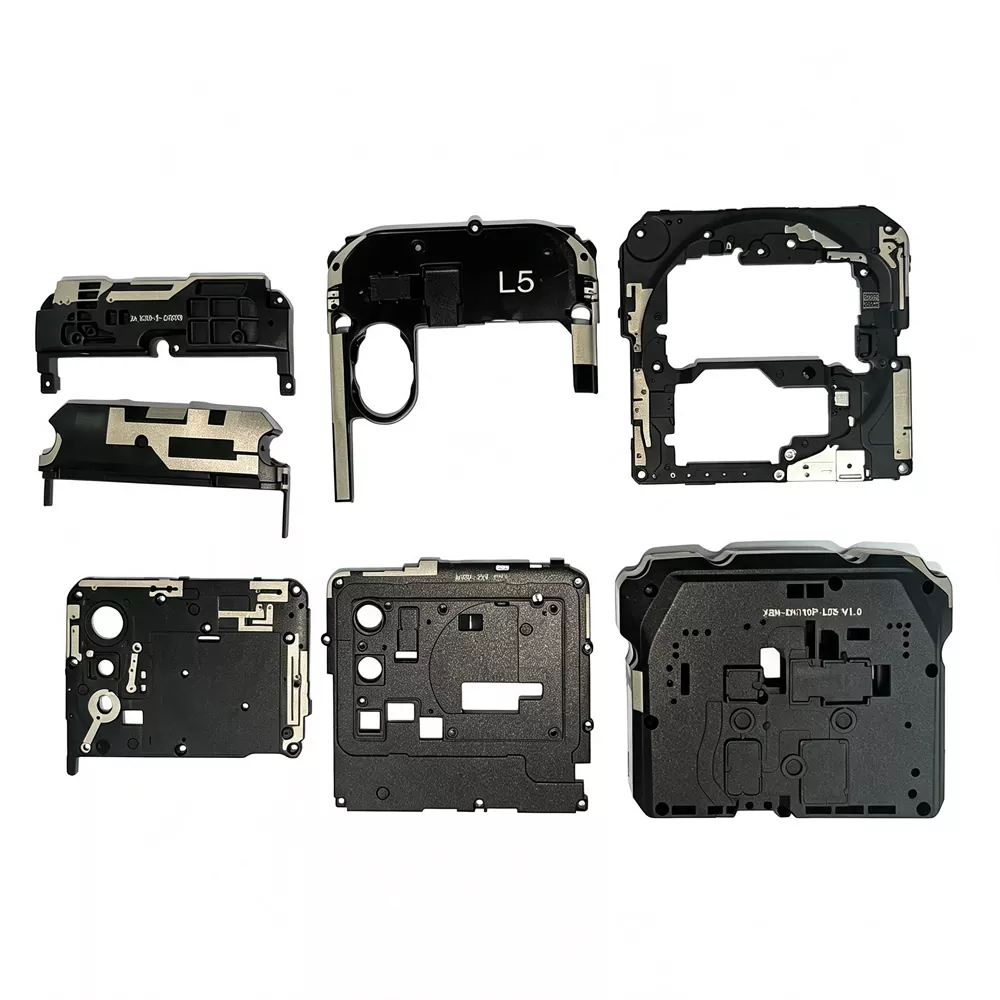

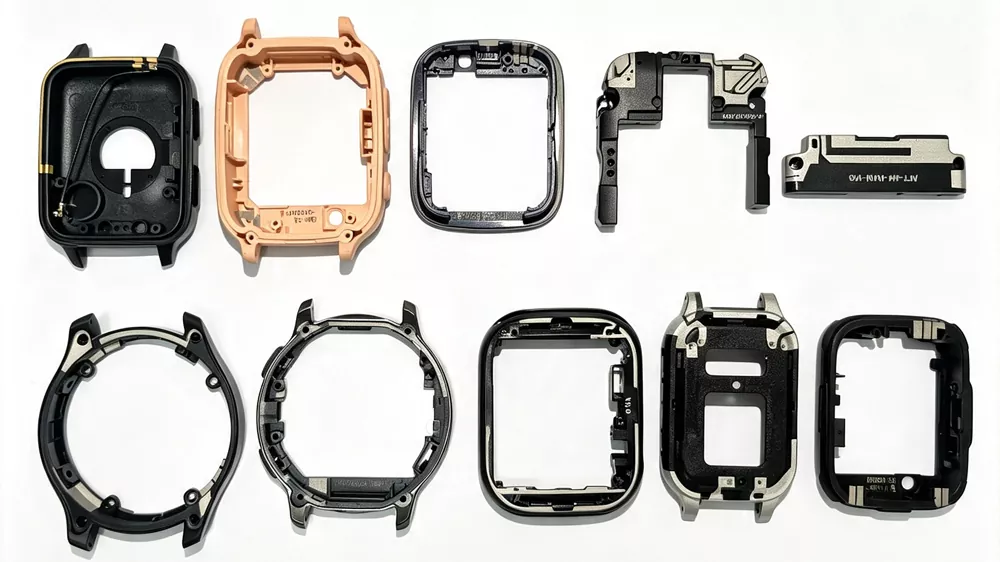

एलडीएस अँटेना

LDS अँटेना (लेझर डायरेक्ट स्ट्रक्चरिंग अँटेना) ही एक 3D-MID-आधारित RF रचना आहे जी इंजेक्शन-मोल्डेड प्लास्टिक सब्सट्रेट्सवर लेसर ऍक्टिव्हेशन लागू करून, त्यानंतर निवडक रासायनिक प्लेटिंगद्वारे प्रवाहकीय अँटेना ट्रेस तयार करते.

प्रक्रिया त्रि-आयामी गृहनिर्माण घटकांवर प्रवाहकीय नमुने थेट परिभाषित करण्यास सक्षम करते, जेथे अँटेना भूमिती स्वतंत्र RF भाग म्हणून एकत्र न करता यांत्रिक संरचनेमध्ये एम्बेड केली जाते.

पारंपारिक स्टँप्ड किंवा शीट मेटल अँटेनाच्या विपरीत ज्यांना उपकरणाच्या आत स्वतंत्र माउंटिंग आवश्यक असते, LDS अँटेना रेडिएटिंग स्ट्रक्चरला संलग्नक किंवा अंतर्गत प्लास्टिक फ्रेममध्ये समाकलित करते, ज्यामुळे अँटेना पथ परिभाषित विद्युत वैशिष्ट्ये राखून जटिल 3D भूमितींचे अनुसरण करण्यास अनुमती देते.

प्रणालीच्या दृष्टीकोनातून, LDS तंत्रज्ञान हे 3D-MID (थ्री-डायमेंशनल मोल्डेड इंटरकनेक्ट डिव्हाइस) चे आहे, जेथे एकच मोल्डेड घटक लेसर-सक्रिय पृष्ठभागांच्या निवडक मेटालायझेशनद्वारे संरचनात्मक, प्रवाहकीय आणि गृहनिर्माण कार्ये एकत्र करू शकतो.

कामाचे तत्व

एलडीएस अँटेनाची निर्मिती प्रक्रिया चार मुख्य चरणांमध्ये विभागली जाऊ शकते:

पायरी 1 - इंजेक्शन मोल्डिंग: एलडीएस-विशिष्ट फंक्शनल प्लॅस्टिक वापरून (विशेष मेटल-ऑर्गेनिक कंपोझिट ॲडिटीव्ह असलेले), त्रिमितीय प्लास्टिक ब्रॅकेट किंवा गृहनिर्माण इंजेक्शन मोल्डिंगद्वारे तयार केले जाते.

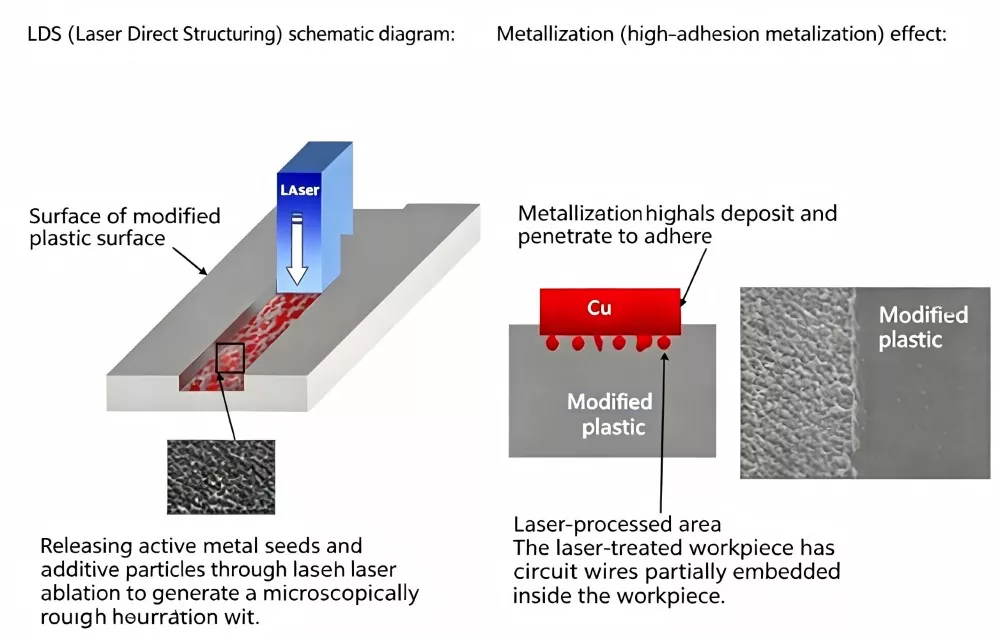

पायरी 2 – लेसर सक्रियकरण: संगणक लेसरच्या हालचालींना प्रवाहकीय पॅटर्नच्या प्रक्षेपणानुसार नियंत्रित करतो, लेसरला त्रिमितीय प्लास्टिक घटकाच्या पृष्ठभागावर प्रक्षेपित करतो आणि काही सेकंदात सर्किट पॅटर्न सक्रिय करतो. लेसरद्वारे विकिरणित केलेल्या भागात, ऍडिटीव्ह सक्रिय केले जातात, एक सूक्ष्मदृष्ट्या खडबडीत पृष्ठभाग तयार करतात जे धातूच्या संचयनास अनुकूल असतात.

पायरी 3 - रासायनिक प्लेटिंग: सक्रिय प्लास्टिकचे भाग रासायनिक प्लेटिंग बाथमध्ये ठेवा, जेथे तांबे, निकेल आणि सोने यासारखे धातू निवडकपणे सक्रिय केलेल्या भागावर जमा केले जातात, प्रवाहकीय ट्रेस तयार करतात.

पायरी 4 - असेंब्ली आणि टेस्टिंग: अँटेना सर्किटसाठी एलडीएस हाऊसिंग पीसीबी मदरबोर्डशी स्प्रिंग कॉन्टॅक्ट्स, पिन किंवा B2B कनेक्टरद्वारे इलेक्ट्रिकली कनेक्ट केलेले आहे. नेटवर्क विश्लेषक वापरून पूर्ण तपासणी केल्यानंतर, असेंब्ली वितरित केली जाते.

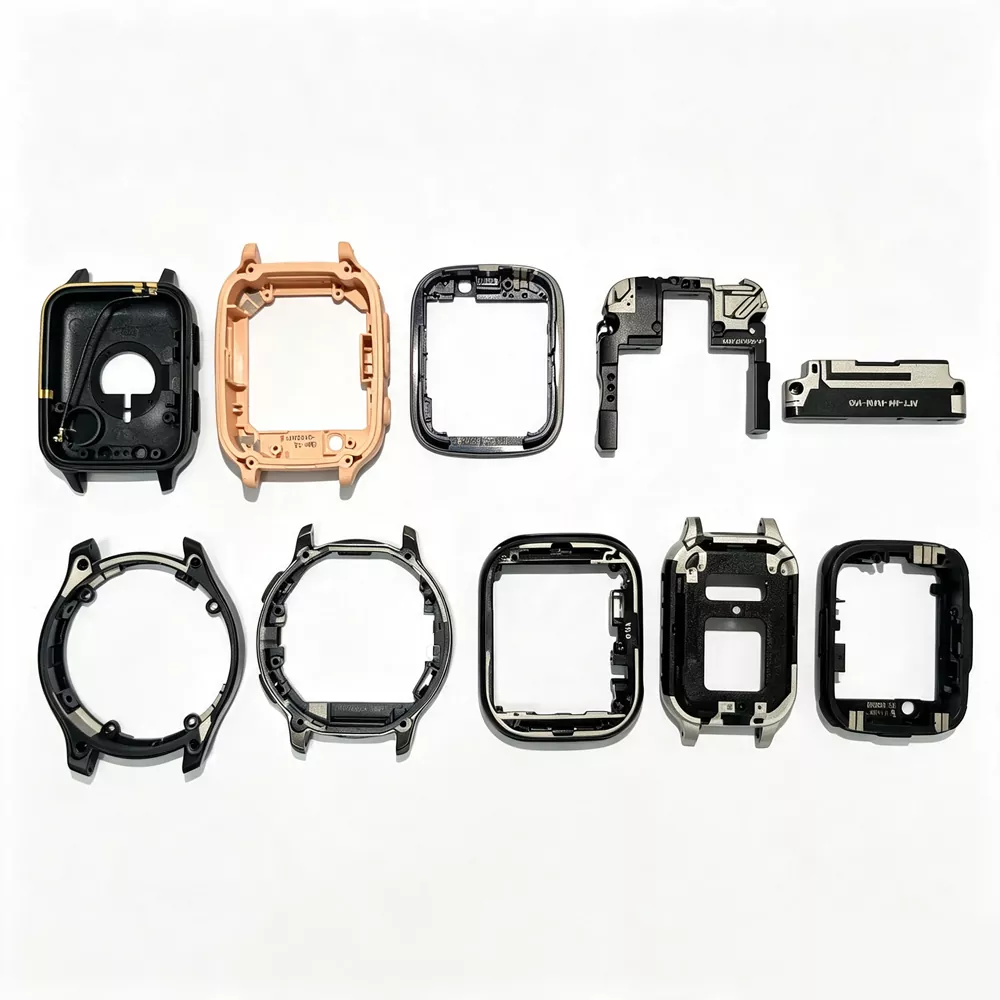

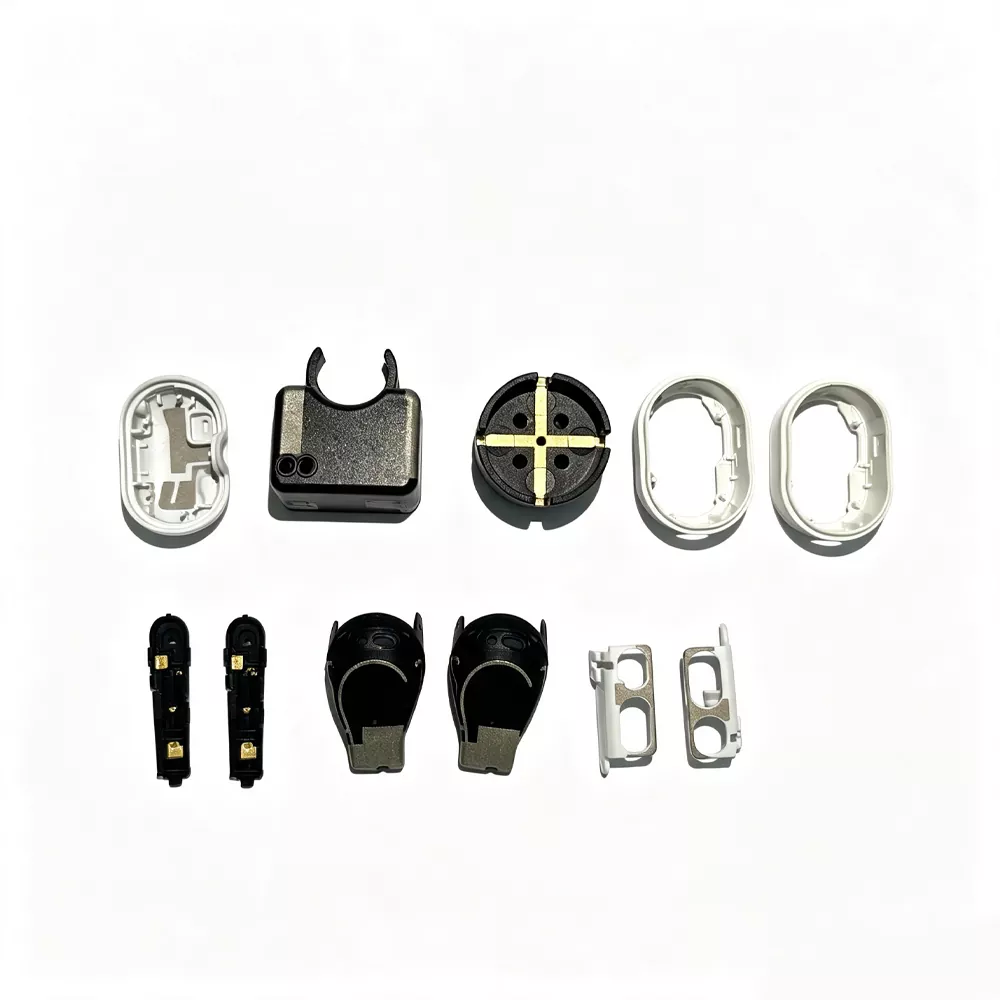

लागू उपकरणे

LDS अँटेना तंत्रज्ञानाचा वापर अनेक उद्योग आणि वायरलेस ऍप्लिकेशन्समध्ये मोठ्या प्रमाणावर केला जातो:

कोर सेलिंग पॉइंट्स

1. उच्च जागा एकत्रीकरण क्षमता

LDS अँटेना RF कार्यक्षमतेत लक्षणीय तडजोड न करता पातळ उत्पादन डिझाइन सक्षम करून थेट डिव्हाइस हाऊसिंग किंवा स्ट्रक्चरल ब्रॅकेटमध्ये एकत्रित केले जाऊ शकतात. अँटेना क्लीयरन्स प्लास्टिक सब्सट्रेट्सवर अचूक 3D पॅटर्निंगद्वारे प्राप्त केले जाते, ज्यामुळे ते कॉम्पॅक्ट मल्टी-बँड वायरलेस उपकरणांसाठी योग्य बनते.

2. उत्पादन स्थिरता आणि प्रक्रिया सुसंगतता

लेझर स्ट्रक्चरिंग उच्च पुनरावृत्तीक्षमता आणि स्थिर नमुना रिझोल्यूशन प्रदान करते, ज्यामुळे ते सतत उत्पादन वातावरणासाठी योग्य बनते. प्रत्येक युनिटचे विशेषत: RF चाचणीद्वारे प्रमाणीकरण केले जाते, ज्यामध्ये S11 सारख्या महत्त्वाच्या पॅरामीटर्सची पडताळणी केली जाते जेणेकरुन डिझाइन लक्ष्यांमध्ये जुळणारे कार्यप्रदर्शन सुनिश्चित केले जाईल.

3. अंतर्गत आरएफ हस्तक्षेप कमी केला

कंडक्टिव्ह पॅटर्न थेट डिव्हाइस हाऊसिंगवर तयार होत असल्याने, एलडीएस स्ट्रक्चर्स अंतर्गत वायरिंगवरील अवलंबित्व कमी करतात आणि संलग्नक आतील जवळच्या धातूच्या घटकांमुळे होणारा हस्तक्षेप कमी करतात.

4. मल्टी-बँड अँटेना एकत्रीकरण क्षमता

मल्टिपल फंक्शनल अँटेना (LTE/GSM/Wi-Fi/Bluetooth/GNSS) एकाच 3D सब्सट्रेटवर समाकलित केले जाऊ शकतात, ज्यामुळे एकूण घटकांची संख्या कमी होते आणि सिस्टम-स्तरीय RF आर्किटेक्चर सुलभ होते.

5. लवचिक 3D आरएफ डिझाइन क्षमता

एलडीएस तंत्रज्ञान वक्र पृष्ठभागांवर जटिल प्रवाहकीय भूमितींच्या अंमलबजावणीस समर्थन देते, विविध फ्रिक्वेन्सी बँडमध्ये परिभाषित RF मर्यादा राखून अँटेना लेआउटला यांत्रिक रूपरेषेचे अनुसरण करण्यास अनुमती देते.

तांत्रिक तपशील

लेझर खोदकाम प्रक्रिया आणि खबरदारी

（1） प्रवाहकीय सर्किट डिझाइनवरील नोट्स

① LDS 3D सब्सट्रेट्सवरील ट्रेस रूटिंगने वारंवार तीक्ष्ण-कोन संक्रमण टाळले पाहिजे. मल्टी-फेस स्ट्रक्चर्सवर, लगतच्या पृष्ठभागावर सतत राउटिंग केल्याने सामान्यत: प्रक्रियेची स्थिरता आणि प्लेटिंग एकसमानता सुधारते, विशेषत: मोठ्या घरांमध्ये.

② किमान लेसर-परिभाषित ट्रेस रुंदी सामान्यत: सुमारे 0.2 मिमी असते, जे डिझाइन रिझोल्यूशन आणि सब्सट्रेट भूमितीवर अवलंबून असते.

③ इलेक्ट्रोकेमिकल डिपॉझिशन दरम्यान प्लेटिंग ब्रिज तयार होण्याचा धोका कमी करण्यासाठी जवळच्या प्रवाहकीय ट्रेसमधील किमान अंतर साधारणपणे 0.5 मिमीच्या वर ठेवले जाते.

④ प्रवाहकीय क्षेत्रे आणि संलग्न सीमांमधील क्लिअरन्स सामान्यतः सब-मिलीमीटर स्केलवर नियंत्रित केले जाते. पोकळीच्या भिंतीजवळ अंदाजे 1-2 मि.मी.चे बफर अंतर सामान्यतः लेसर प्रक्रियेदरम्यान काठाची दूषितता कमी करण्यासाठी लागू केले जाते.

⑤ पृष्ठभाग भूमिती प्लेटिंग वर्तनावर प्रभाव टाकते. सपाट प्रदेश अधिक स्थिर लेसर सक्रियकरण आणि कोटिंग सुसंगतता प्रदान करतात, तर वक्र पृष्ठभाग कोनीय एक्सपोजर फरकांमुळे जाडी आणि चिकटपणामध्ये फरक आणू शकतात.

⑥ लेझर स्ट्रक्चरिंगनंतर, मेटॅलायझेशनपूर्वी ऑक्सिडेशन आणि पृष्ठभागाची दूषितता कमी करण्यासाठी भाग थेट इलेक्ट्रोप्लेटिंगमध्ये हस्तांतरित केले जातात.

（2） प्लेटिंग आणि कोटिंग करण्यापूर्वी एलडीएस उत्पादन स्टोरेज आवश्यकता

① लेसर-सक्रिय भाग नियंत्रित आर्द्रतेच्या परिस्थितीत (सामान्यत: 60% RH पेक्षा कमी) साठवले जावे आणि पृष्ठभागावरील ऑक्सिडेशन जोखीम कमी करण्यासाठी प्रक्रिया प्रवाहाने परवानगी मिळताच प्लेटिंगमध्ये स्थानांतरित केले पाहिजे.

② लेसर-प्रक्रिया केलेल्या पृष्ठभागांशी थेट संपर्क टाळला जातो, कारण दूषित झाल्यामुळे नंतरच्या धातूच्या साचण्याच्या गुणवत्तेवर परिणाम होऊ शकतो.

③ समर्पित ट्रे किंवा फिक्स्चरचा वापर हाताळणी आणि वाहतुकीदरम्यान स्थिर स्थिरता राखण्यासाठी आणि पृष्ठभागाचे नुकसान किंवा सूक्ष्म स्क्रॅचिंग टाळण्यासाठी केला जातो.

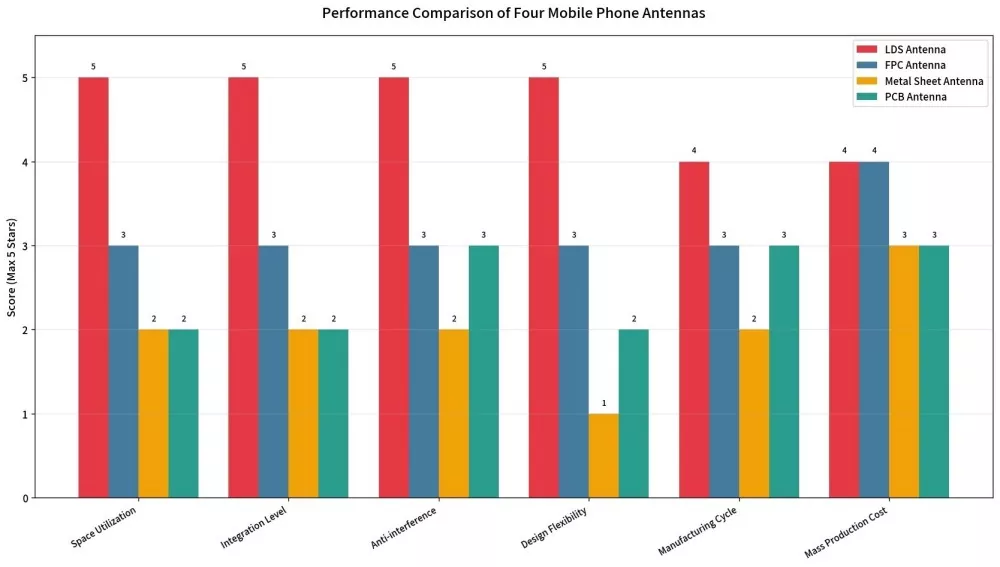

समवयस्कांशी तुलना करा

गुणवत्ता नियंत्रण प्रक्रिया

1. येणाऱ्या सामग्रीची तपासणी: विशेषत: एलडीएससाठी डिझाइन केलेल्या प्लास्टिकच्या कणांमधील धातूच्या मिश्रित सामग्रीची चाचणी करणे

2. इंजेक्शन मोल्डिंग नियंत्रण: आयामी अचूकता ±0.05 मिमी

3. लेझर मार्किंग: सर्किट अखंडतेसाठी AOI स्वयंचलित ऑप्टिकल तपासणी

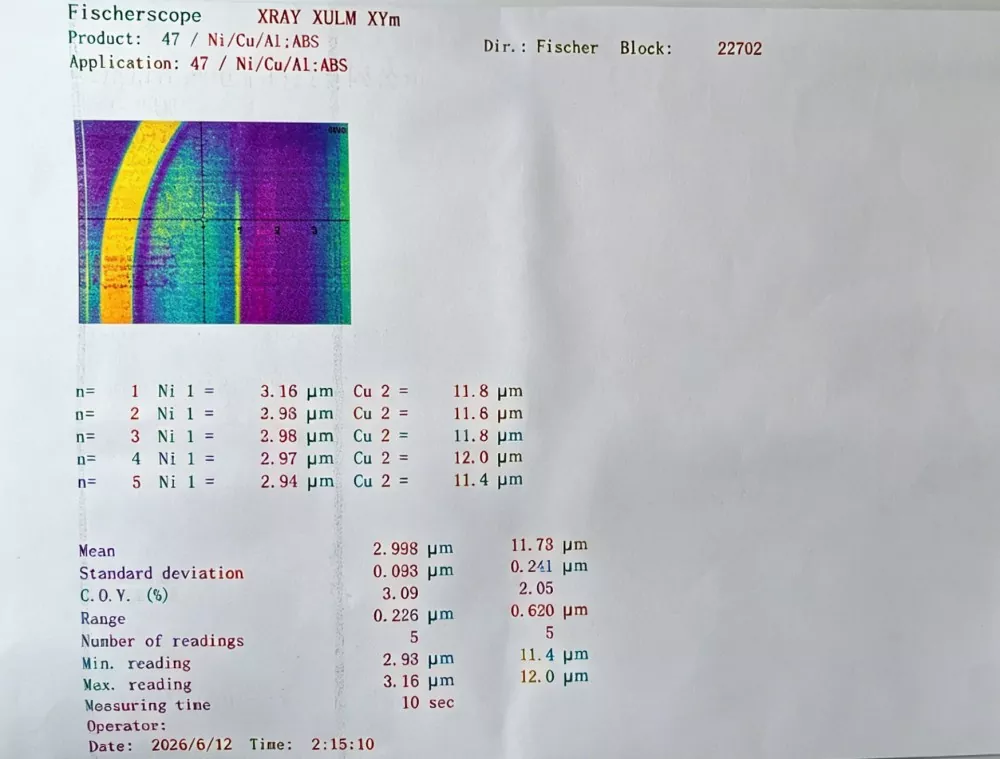

4. केमिकल प्लेटिंग: कोटिंगच्या जाडीची एकसमानता तपासणी (तांब्याचा थर ≥ 5 μm, निकेल/सोन्याचा थर ≥ 0.1 μm)

5. RF चाचणी: नेटवर्क विश्लेषक S11, VSWR, लाभ आणि कार्यक्षमतेची संपूर्ण तपासणी करतो.

6. विश्वासार्हता नमुना तपासणी: शंभर ग्रिड सर्वसमावेशक आसंजन चाचणी

एक विश्वासार्ह पुरवठादार म्हणून, आमच्या उत्पादनांच्या प्रत्येक बॅचमध्ये चाचणी अहवाल येतो जो संबंधित कच्च्या मालाच्या बॅचमध्ये शोधला जाऊ शकतो.

एलडीएस अँटेना उत्पादने कशी निवडावी

1. वारंवारता बँड आवश्यकता पहा

डिव्हाइसला कोणत्या कम्युनिकेशन फ्रिक्वेंसी बँडला सपोर्ट करण्याची आवश्यकता आहे हे स्पष्टपणे नमूद करा—2G/3G/4G/5G Sub-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC आणि इतर. भिन्न वारंवारता बँड भिन्न अँटेना रूटिंग डिझाइनशी संबंधित आहेत.

2. स्थापनेची जागा तपासा

- डिव्हाइस हाऊसिंगमध्ये पुरेशी LDS लेआउट जागा आहे का?

- अँटेनाला 3D वक्र पृष्ठभागासह रूटिंगचे अनुसरण करणे आवश्यक आहे का? तिथेच LDS उत्कृष्ट आहे.

3. सब्सट्रेट निवड तपासा

एलडीएस अँटेनासाठी सब्सट्रेट सामग्री एलडीएस-विशिष्ट कार्यात्मक प्लास्टिक असणे आवश्यक आहे. सामान्य पर्यायांमध्ये PC, ABS, PC+ABS आणि LCP यांचा समावेश होतो. तापमान प्रतिरोधकता, डायलेक्ट्रिक स्थिरता आणि यांत्रिक सामर्थ्य या दृष्टीने भिन्न सामग्रीचे स्वतःचे फायदे आणि तोटे आहेत.

4. लीड टाइम आणि किमान ऑर्डर प्रमाण तपासा.

निर्माता म्हणून, आम्ही ऑफर करतो:

- नमुना स्टेज: 10 जलद प्रोटोटाइपिंग

- लहान बॅच: 100-1,000 pcs, 2-आठवड्यात वितरण

- मोठ्या प्रमाणावर उत्पादन: मासिक क्षमता 100,000 युनिट्सपेक्षा जास्त, हमी वितरण वेळेसह.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: एलडीएस अँटेना आणि एफपीसी अँटेनामध्ये काय फरक आहे?

A: FPC अँटेना हे उपकरणामध्ये स्थापित केलेले लवचिक सर्किट सोल्यूशन आहे, ज्यासाठी समर्पित प्लॅनर स्पेस आवश्यक आहे. अएलडीएस अँटेनाहे उपकरण गृहनिर्माण किंवा ब्रॅकेटवर थेट लेसर-संरचित आहे, जे 3D पृष्ठभागांना अधिक चांगल्या प्रकारे जुळवून घेण्यास आणि जागेचा सुधारित वापर करण्यास अनुमती देते. हे पारंपारिक FPC सोल्यूशन्सच्या तुलनेत उच्च एकत्रीकरण क्षमता आणि मजबूत हस्तक्षेप-विरोधी कामगिरी देखील प्रदान करते.

प्रश्न: सानुकूलित करण्यासाठी किमान ऑर्डर प्रमाण किती आहे?

उ: नमुना स्टेज दरम्यान किमान ऑर्डर प्रमाण आवश्यक नाही. आम्ही नमुना विनंत्या, 100 pcs पासून सुरू होणारे लहान-बॅच उत्पादन आणि ग्राहकांच्या आवश्यकतांवर आधारित मोठ्या-वॉल्यूम ऑर्डरचे समर्थन करतो. थेट कारखाना म्हणून, आम्ही विविध प्रकल्प टप्प्यांमध्ये लवचिक उत्पादन समर्थन प्रदान करतो.

प्रश्न: सानुकूलित करण्यासाठी कोणती माहिती आवश्यक आहे?

A: ग्राहक डिव्हाइसचे 3D CAD रेखाचित्र (STEP किंवा IGS स्वरूप), लक्ष्य वारंवारता बँड, PCB लेआउट आणि कनेक्टर प्रकार प्रदान करू शकतात. आमची अभियांत्रिकी टीम राउटिंग डिझाइन, सिम्युलेशन ऑप्टिमायझेशन आणि प्रोटोटाइप पडताळणी हाताळेल.

प्रश्न: हे तंत्रज्ञान 5G मिलिमीटर-वेव्ह अनुप्रयोगांना समर्थन देऊ शकते?

उ: होय. हे तंत्रज्ञान सब-6 GHz आणि मिलिमीटर-वेव्ह फ्रिक्वेन्सी बँडसाठी अँटेना डिझाइनला समर्थन देते. डिव्हाइसची रचना, उपलब्ध जागा आणि आवश्यक वारंवारता कामगिरीनुसार अंतिम समाधान ऑप्टिमाइझ केले जाईल.

प्रश्न: अँटेनाचे सेवा जीवन काय आहे?

A: विश्वासार्हता चाचण्या दर्शवितात की -40℃ ते +85℃ पर्यंत 100 थर्मल चक्र आणि 168 तासांसाठी 85℃/85% RH वर उच्च-तापमान/उच्च-आर्द्रता चाचणी केल्यानंतर, कार्यक्षमतेचा ऱ्हास 5% पेक्षा कमी राहतो तर चिकटपणा स्थिर राहतो. डिझाइन केलेले सेवा आयुष्य 10 वर्षांपेक्षा जास्त असू शकते.

प्रश्न: तुम्ही अँटेना ट्यूनिंग समर्थन देऊ शकता?

उ: होय. आम्ही सिम्युलेशन, प्रोटोटाइपिंग आणि सिस्टम-स्तरीय ऑप्टिमायझेशनसह संपूर्ण ट्यूनिंग सेवा प्रदान करतो, उत्पादनांना CTA, CE आणि FCC सारख्या प्रमाणन आवश्यकता पूर्ण करण्यात मदत करतो.
