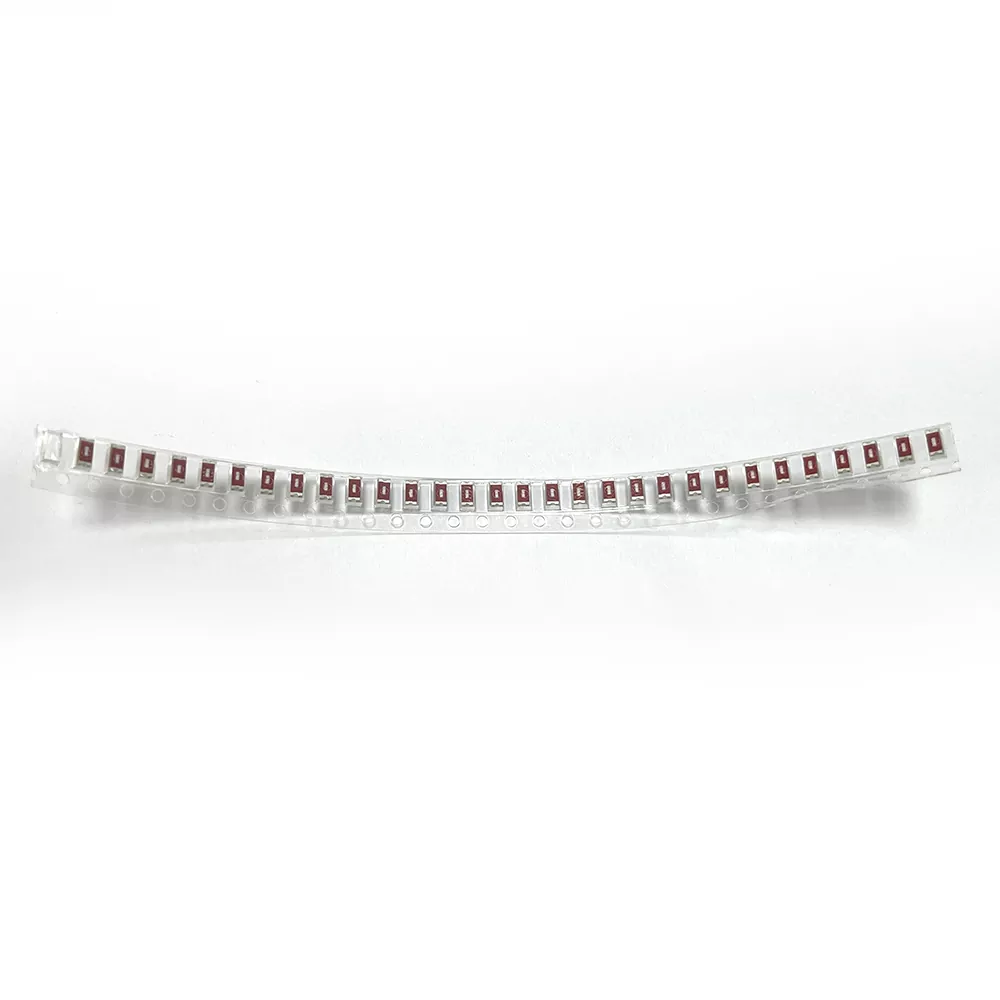

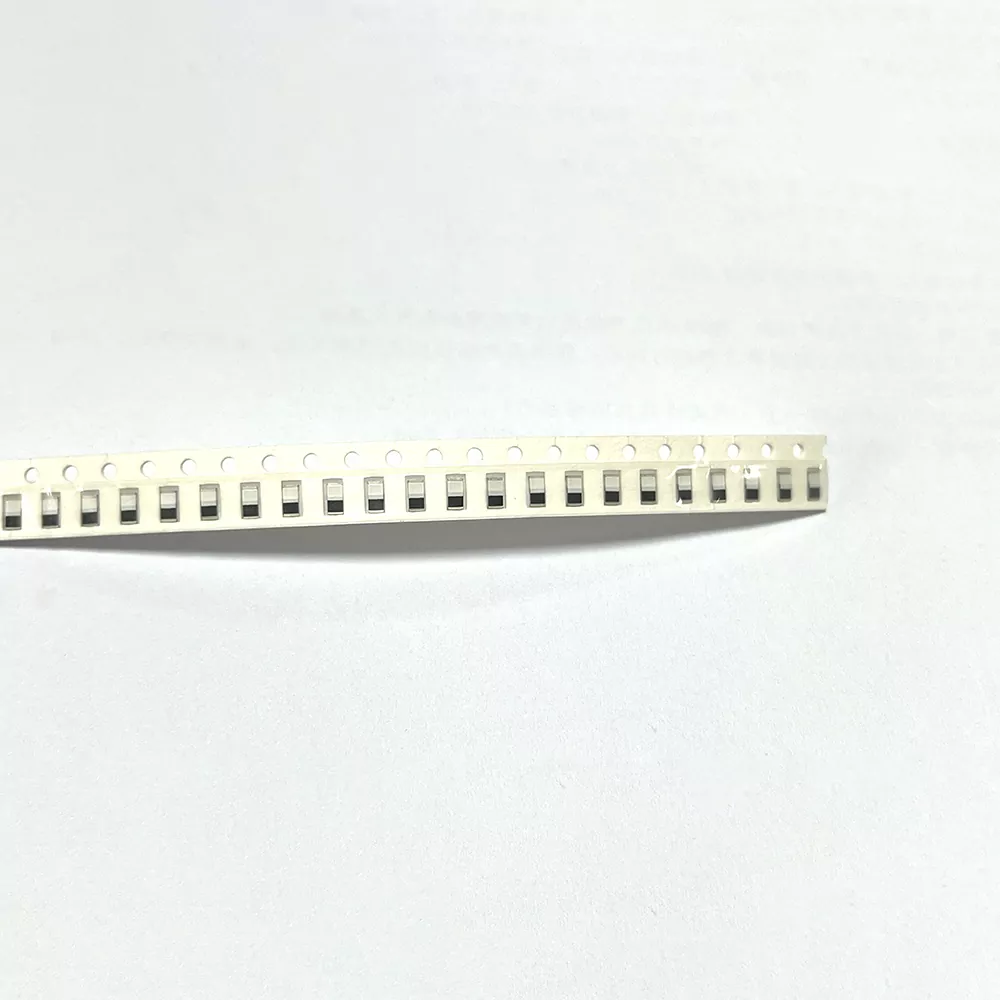

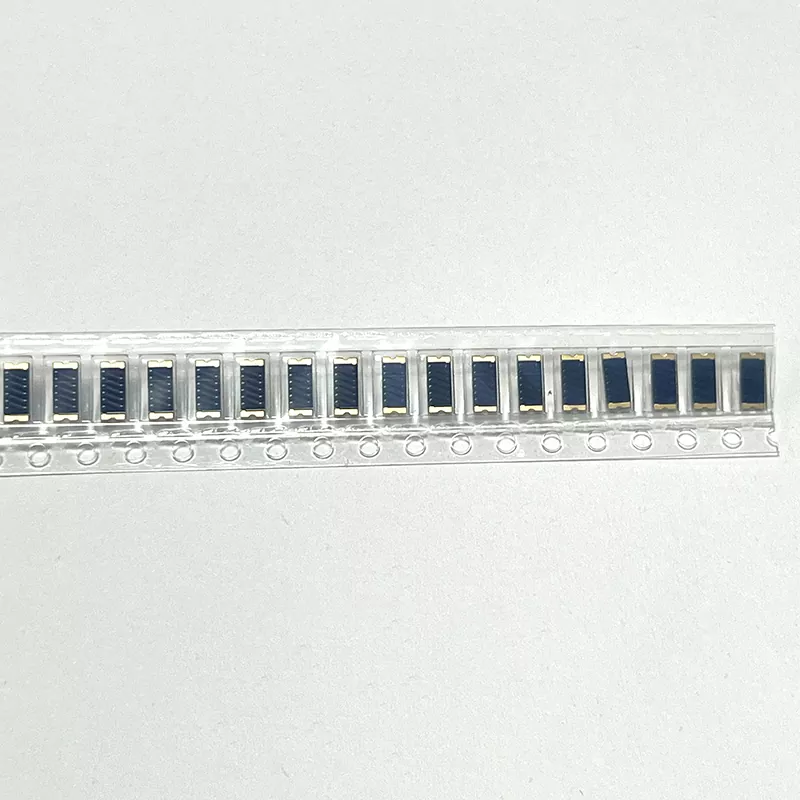

सिरेमिक पॅच अँटेना

ब्लूटूथ सिरॅमिक पॅच अँटेना हा 2.4GHz ब्लूटूथ कम्युनिकेशन बँडसाठी खास विकसित केलेला लघु अंगभूत RF अँटेना आहे. हे कोर सब्सट्रेट म्हणून उच्च डायलेक्ट्रिक सिरॅमिक वापरते आणि उच्च-तापमान स्तर-दर-लेयर सिंटरिंग आणि अचूक मेटल सर्किट एचिंगद्वारे तयार केले जाते.

हा अँटेना एक निष्क्रिय पॅच आरएफ ट्रान्सीव्हर घटक आहे. स्थापनेदरम्यान त्याला बाह्य वायरिंग किंवा मोठ्या क्लिअरन्स क्षेत्राची आवश्यकता नाही.

त्याच्या उच्च डायलेक्ट्रिक मटेरियल आणि कॉम्पॅक्ट स्ट्रक्चरसह, ते मर्यादित जागेत कार्यक्षम ब्लूटूथ सिग्नल ट्रान्समिशन आणि रिसेप्शन प्राप्त करते आणि कमी उर्जा वापर, मजबूत हस्तक्षेप विरोधी कार्यप्रदर्शन आणि उच्च स्थिरता यासारखे फायदे प्रदान करते.

ब्लूटूथ वेअरेबल डिव्हाइसेस, स्मार्ट होम उत्पादने, IoT टर्मिनल्स आणि वाहन-माऊंट ब्लूटूथ डिव्हाइसेसच्या मोठ्या प्रमाणात उत्पादनासाठी हे उच्च-एंड अंगभूत अँटेना सोल्यूशन म्हणून मोठ्या प्रमाणावर वापरले जाते.

हे कसे कार्य करते

Qianmu कम्युनिकेशन ब्लूटूथ सिरेमिक पॅच अँटेना उच्च डायलेक्ट्रिक सिरेमिक रेझोनान्स आणि मायक्रोस्ट्रीप रेडिएशन स्ट्रक्चरचा अवलंब करते, ज्यामध्ये सिरेमिक डायलेक्ट्रिक सब्सट्रेट, पृष्ठभागावर धातूचे रेडिएशन पॅच आणि तळाशी जुळणारा स्तर असतो.

रचना स्थिर सिग्नल ट्रान्समिशन, अचूक पॅरामीटर नियंत्रण आणि प्रयोगशाळेच्या चाचणीद्वारे सत्यापित केलेली विश्वसनीय कामगिरी प्रदान करते.

अचूक बँड अनुनाद

9.2 उच्च डायलेक्ट्रिक सिरेमिक सब्सट्रेट वापरून, अँटेना 2400–2483.5MHz च्या पूर्ण ब्लूटूथ फ्रिक्वेन्सी बँडशी अचूकपणे जुळतो. 99.6% पर्यंत बँड जुळणी अचूकतेसह, ते प्रभावीपणे वारंवारता ऑफसेट आणि सिग्नल क्षीणन कमी करते, ब्लूटूथ लॅग आणि डिस्कनेक्शन समस्यांचे निराकरण करण्यात मदत करते.

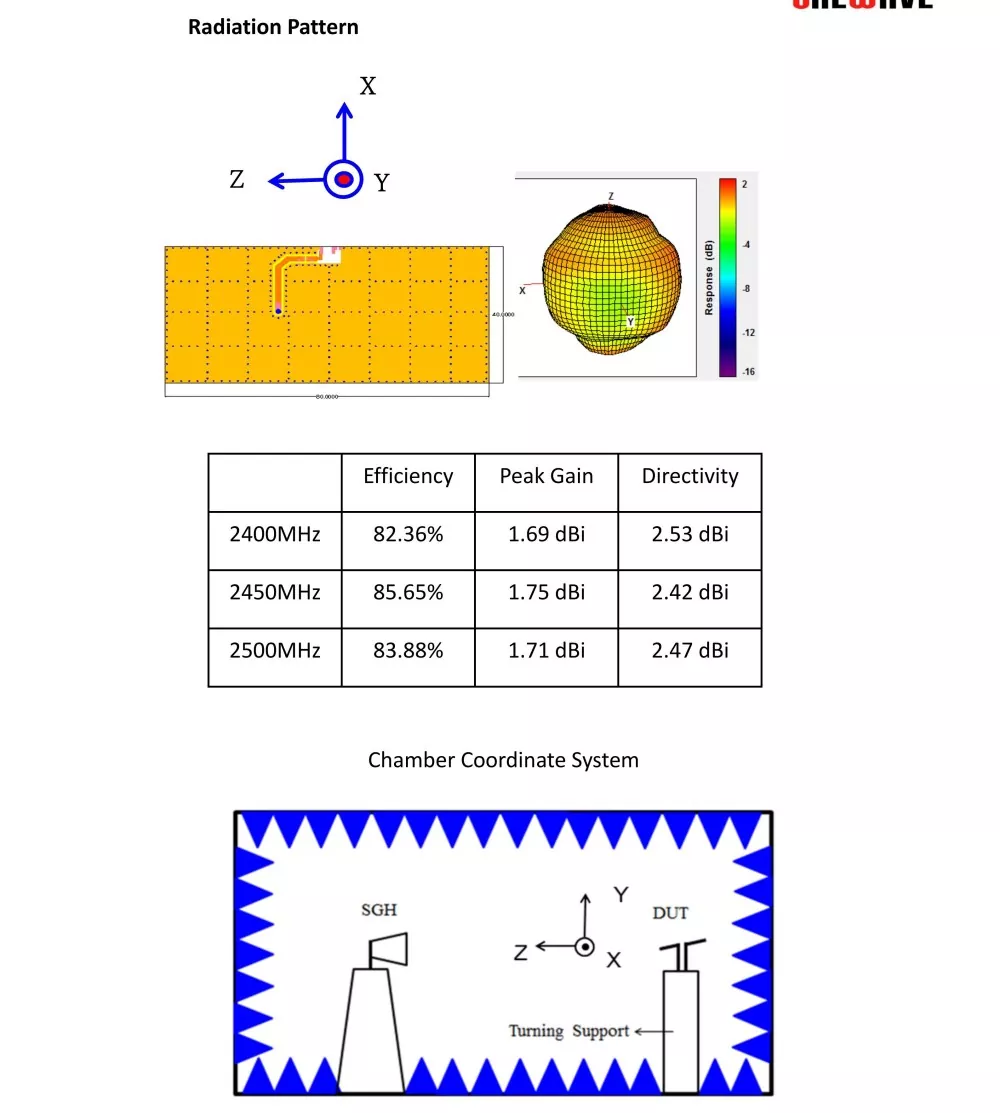

360° सर्व दिशात्मक विकिरण

पृष्ठभाग अचूक मायक्रोस्ट्रिप सर्किट 95% पर्यंत रेडिएशन एकरूपतेसह एकसमान इलेक्ट्रोमॅग्नेटिक रेडिएशन फील्ड तयार करते. सामान्य पीसीबी अँटेनाच्या तुलनेत, हे सिग्नल ब्लाइंड स्पॉट्स लक्षणीयरीत्या कमी करते आणि डिव्हाइसेससाठी अधिक स्थिर मल्टी-एंगल कनेक्शन प्रदान करते.

मजबूत इलेक्ट्रोमॅग्नेटिक हस्तक्षेप प्रतिकार

सिरॅमिक डायलेक्ट्रिक मटेरियल अंतर्निहित इलेक्ट्रोमॅग्नेटिक अलगाव प्रदान करते, मदरबोर्ड चिप्स, वीज पुरवठा आणि बॅटरी आवाज यांच्यापासून ढाल ढालण्यात मदत करते. जटिल परिस्थितीत, सिग्नल-टू-आवाज गुणोत्तर 4-6dB ने वाढवले ​​जाते, जे पारंपारिक स्प्रिंग आणि PCB अँटेनापेक्षा चांगले हस्तक्षेप-विरोधी कार्यप्रदर्शन प्रदान करते.

लो-पॉवर प्रतिबाधा जुळणी

अँटेना ≤1.3 च्या स्टँडिंग वेव्ह रेशोसह मानक 50Ω अचूक प्रतिबाधा जुळवते, अत्यंत कमी सिग्नल तोटा सुनिश्चित करते. हे ब्लूटूथ उर्जेचा वापर 15% कमी करू शकते, ज्यामुळे ते BLE कमी-पॉवर ऍप्लिकेशन्स आणि दीर्घ बॅटरी आयुष्याच्या आवश्यकतांसाठी योग्य बनते.

विस्तृत तापमान श्रेणी अंतर्गत स्थिर ऑपरेशन

एकात्मिक उच्च-तापमान sintered रचना उत्कृष्ट थर्मल स्थिरता प्रदान करते. -40°C ते +85°C पर्यंत उच्च आणि निम्न तापमान सायकलिंग चाचण्यांनंतर, वारंवारता विचलन ≤±2MHz मध्ये राहते. अँटेना उच्च आणि निम्न तापमान दोन्ही वातावरणात स्थिर कामगिरी राखते.

उत्पादन निवड मार्गदर्शक

अनेक हार्डवेअर डेव्हलपर आणि खरेदीदार केवळ आकारावर लक्ष केंद्रित करतात आणि कामकाजाच्या परिस्थिती आणि पॅरामीटर्सच्या योग्यतेकडे दुर्लक्ष करतात, परिणामी मोठ्या प्रमाणावर उत्पादन पुनर्कार्य आणि टर्मिनल अपयशी ठरतात. ब्लूटूथ सिरेमिक पॅच अँटेना निवडताना, तुम्ही ते तीन मुख्य आयामांनुसार तंतोतंत जुळवू शकता:

• डिव्हाइस पॉवर आवश्यकतेवर आधारित निवडा: बॅटरीवर चालणारी BLE लो पॉवर डिव्हाइसेस आणि वेअरेबल डिव्हाइसेससाठी, डिव्हाइसचे बॅटरीचे आयुर्मान लक्षणीयरीत्या वाढवण्यासाठी अल्ट्रा-लो पॉवर मानक सिरेमिक अँटेनाला प्राधान्य द्या; प्लग-इन डिव्हाइसेससाठी, उच्च-लाभ वर्धित आवृत्ती निवडा.

• ऑपरेटिंग परिस्थितींवर आधारित निवडा: घरातील सामान्य-तापमान नागरी उपकरणांसाठी, एक नियमित मॉडेल स्वीकार्य आहे; वाहन-आरोहित, बाह्य आणि औद्योगिक उपकरणांसाठी, औद्योगिक-श्रेणीचे विस्तृत-तापमान विरोधी कंपन मॉडेल निवडणे आवश्यक आहे. ते कठोर वातावरणाचा सामना करू शकतात आणि वापराच्या दीर्घ कालावधीत त्यांची कार्यक्षमता खराब होणार नाही.

• उपकरणांच्या संरचनेवर आधारित निवडा: अगदी लहान शरीर असलेल्या आणि आरक्षित हेडरूम नसलेल्या उपकरणांसाठी, लघु पृष्ठभाग माउंट मॉडेल निवडा; लांब-अंतराचे ब्लूटूथ ट्रान्समिशन आणि मेश नेटवर्किंग आवश्यक असलेल्या उपकरणांसाठी, उच्च-लाभ, उच्च-अंतर-विरोधी सानुकूल मॉडेल निवडा.

वारंवार विचारले जाणारे प्रश्न

Q1: नियमित अँटेनापेक्षा ब्लूटूथ सिरॅमिक पॅच अँटेनाचा सर्वात मोठा फायदा काय आहे?

A1: मुख्य फायदे उच्च स्थिरता, कमी उर्जा वापर, मजबूत हस्तक्षेप-विरोधी, उच्च आणि कमी तापमानास प्रतिकार, मोठ्या प्रमाणात उत्पादनात उच्च सुसंगतता, सामान्य पीसीबी अँटेना आणि स्प्रिंग अँटेनाच्या वेदना बिंदूंना उत्तम प्रकारे संबोधित करणे जसे की सुलभ हस्तक्षेप, मोठ्या वारंवारता विचलन, उच्च उर्जा वापर, आणि खराब कंपन प्रतिरोध, औद्योगिक उत्पादनासाठी योग्य कंपन आणि उच्च उत्पादन प्रतिरोधक क्षमता. ऑटोमोटिव्ह उपकरणे.

Q2: हा अँटेना ब्लूटूथ 5.0/5.1/5.3 BLE लो पॉवर प्रोटोकॉलला सपोर्ट करतो का?

A2: पूर्णपणे समर्थित. हे ब्लूटूथ प्रोटोकॉलच्या सर्व आवृत्त्यांशी सुसंगत आहे, BLE कमी ऊर्जा, ब्लूटूथ मेश नेटवर्किंग, 2.4G युनिव्हर्सल वायरलेस ट्रान्समिशन, आणि बाजारातील सर्व मुख्य प्रवाहातील ब्लूटूथ मॉड्यूलशी सुसंगत आहे.

Q3: आकार, पॅरामीटर्स आणि ब्रँड लोगो सानुकूलित केले जाऊ शकतात?

A3: पूर्ण-आयामी सानुकूलनास समर्थन देते. सोर्स फॅक्टरी म्हणून, ते अँटेना आकार, प्रतिबाधा आणि ग्राहकांच्या गरजेनुसार फायदा मिळवू शकते, घरांवर ग्राहकाच्या विशेष लोगोच्या सिल्क-स्क्रीन प्रिंटिंगला समर्थन देऊ शकते आणि OEM/ODM खाजगी लेबल मोठ्या प्रमाणात उत्पादन आवश्यकतांशी जुळवून घेऊ शकते.
