एफपीसी विरुद्ध पीसीबी अँटेना: कॉम्पॅक्ट इलेक्ट्रॉनिक उपकरणांसाठी मुख्य फरक

कॉम्पॅक्ट इलेक्ट्रॉनिक उपकरणासाठी अँटेना निवडण्यामध्ये उपलब्ध जागेत बसणारा घटक शोधण्यापेक्षा बरेच काही समाविष्ट आहे. अँटेनाने डिव्हाइसच्या PCB लेआउट, संलग्नक, ऑपरेटिंग वारंवारता आणि आसपासच्या घटकांसह कार्य करणे आवश्यक आहे.

एम्बेडेड वायरलेस डिझाइनसाठी FPC अँटेना आणि PCB अँटेना हे दोन पर्याय आहेत. दोन्ही कॉम्पॅक्ट इलेक्ट्रॉनिक्समध्ये वापरल्या जाऊ शकतात, परंतु ते बांधकाम, स्थापना आवश्यकता आणि उत्पादन प्रक्रियेमध्ये कसे बसतात यामध्ये भिन्न आहेत.

IoT उपकरणे, टॅब्लेट, वेअरेबल इलेक्ट्रॉनिक्स आणि वायरलेस टर्मिनल्स विकसित करणाऱ्या अभियंत्यांसाठी, हे फरक लवकर समजून घेतल्यास प्रोटोटाइपिंग दरम्यान अनावश्यक डिझाइन बदल टाळण्यास मदत होऊ शकते.

FPC अँटेना म्हणजे काय?

FPC अँटेना लवचिक मुद्रित सर्किट सब्सट्रेटवर प्रवाहकीय नमुना वापरतो. त्याची पातळ रचना योग्य अरुंद जागेत किंवा इलेक्ट्रॉनिक आवारात विशिष्ट वक्र पृष्ठभागावर स्थापित करण्यास अनुमती देते.

जेव्हा मुख्य PCB ऍन्टीनासाठी पुरेशी योग्य जागा प्रदान करत नाही किंवा जेव्हा डिव्हाइस हाऊसिंगला वेगळ्या माउंटिंग स्थितीची आवश्यकता असते तेव्हा हे उपयुक्त ठरू शकते.

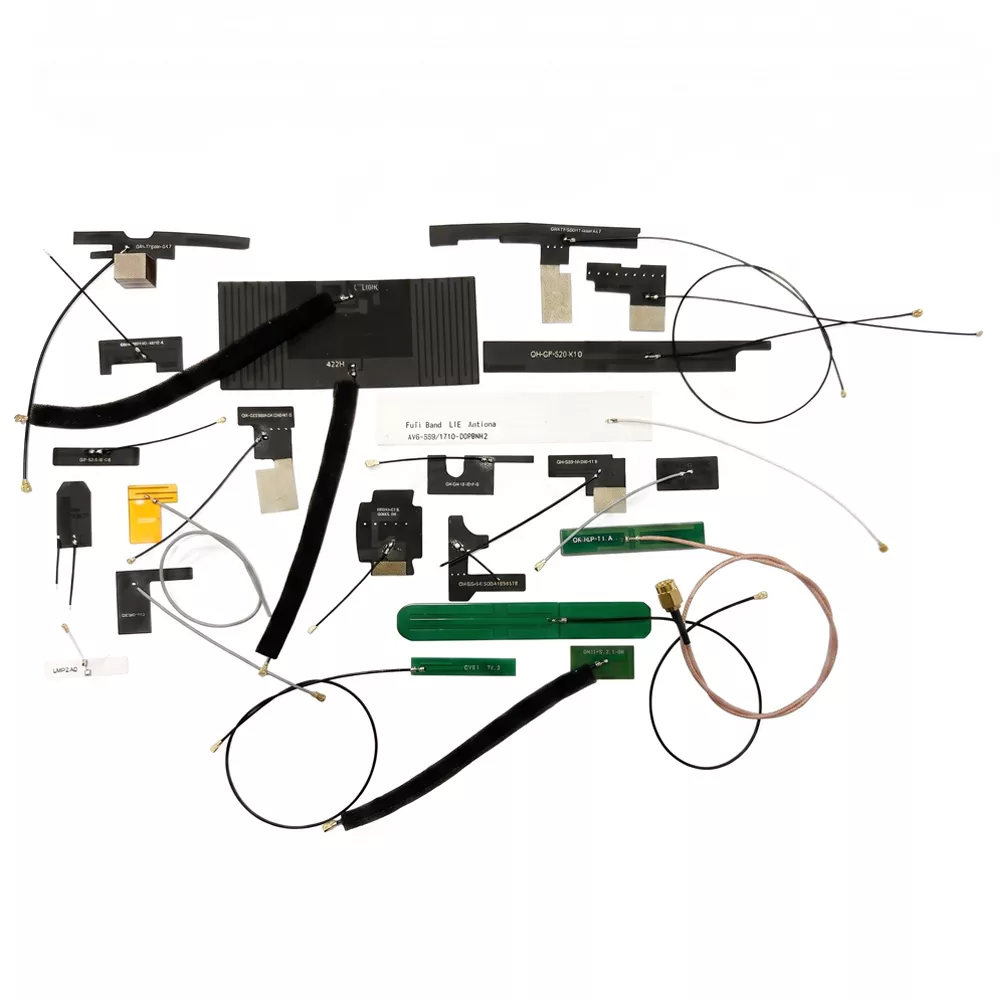

ठराविक ऍप्लिकेशन्समध्ये घालण्यायोग्य इलेक्ट्रॉनिक्स, हँडहेल्ड टर्मिनल्स, पोर्टेबल डिव्हाइसेस आणि कॉम्पॅक्ट IoT उपकरणे यांचा समावेश होतो. दFPC अँटेना श्रेणीQianmu मधील विविध वायरलेस ऍप्लिकेशन्ससाठी अंगभूत अँटेना सोल्यूशन्स कव्हर करते, ज्यामध्ये डिव्हाइस आवश्यकतांनुसार वैशिष्ट्ये निवडली जातात.

FPC अँटेनाचे मूल्यमापन करताना, अभियंत्यांनी त्याची परिमाणे, ऑपरेटिंग वारंवारता, केबल आणि कनेक्टर पर्याय, माउंटिंग पद्धत आणि जवळच्या धातूच्या घटकांचे क्लिअरन्स तपासले पाहिजे.

पीसीबी अँटेना म्हणजे काय?

पीसीबी अँटेना मुद्रित सर्किट बोर्डवर प्रवाहकीय पॅटर्नद्वारे तयार होतो. डिझाइनवर अवलंबून, ते मुख्य पीसीबीमध्ये एकत्रित केले जाऊ शकते किंवा समर्पित बोर्डवर ठेवले जाऊ शकते.

जेव्हा सर्किट बोर्डमध्ये रेडिएटिंग एलिमेंटसाठी पुरेशी जागा असते आणि त्याच्या आवश्यक मंजुरीसाठी हा दृष्टिकोन वेगळ्या अँटेना घटकाची आवश्यकता कमी करू शकतो. हे सहसा वायरलेस मॉड्यूल्स, IoT कंट्रोलर्स, स्मार्ट होम उपकरणे आणि तुलनेने स्थिर बोर्ड लेआउटसह इतर उत्पादनांसाठी मानले जाते.

तथापि, PCB अँटेना हा आपोआप कमी किमतीचा किंवा उत्तम कामगिरी करणारा पर्याय नाही. त्याचे परिणाम अँटेना भूमिती, ग्राउंड प्लेन, बोर्ड सामग्री, जवळपासचे घटक आणि अंतिम संलग्नक यावर अवलंबून असतात.

Qianmu च्याअंगभूत अँटेना उपायभिन्न उपकरण संरचनांसाठी FPC-आधारित आणि PCB-एकात्मिक दोन्ही पद्धतींचा समावेश करा.

FPC अँटेना वि. PCB अँटेना: मुख्य फरक

व्यावहारिक फरक म्हणजे प्रत्येक अँटेना उत्पादनामध्ये कसा बसतो. FPC ऍन्टीना प्लेसमेंटमध्ये अधिक स्वातंत्र्य प्रदान करते, तर PCB ऍन्टीना जेव्हा सर्किट बोर्डच्या सभोवतालची रचना केली जाते तेव्हा ते एकत्रीकरण सुलभ करू शकते.

कोणताही प्रकार इच्छित उपकरणामध्ये चाचणी न करता उत्तम वायरलेस कार्यक्षमतेची हमी देत ​​नाही.

1. इन्स्टॉलेशन स्पेस आणि मेकॅनिकल डिझाइन

उपलब्ध जागा हे बहुतेक वेळा मूल्यांकन करण्याचा पहिला घटक असतो.

FPC अँटेना एका संलग्न भिंतीजवळ किंवा अरुंद अंतर्गत भागात ठेवला जाऊ शकतो, जर ऍन्टीनाच्या झुकण्याची मर्यादा, माउंटिंग परिस्थिती आणि विद्युत आवश्यकतांचा आदर केला गेला असेल. ज्या उपकरणांमध्ये बॅटरी, डिस्प्ले आणि मेनबोर्ड बहुतेक उपलब्ध जागा व्यापतात तेथे हे उपयुक्त ठरू शकते.

पीसीबी अँटेनाला सर्किट बोर्डवर योग्य क्षेत्र आवश्यक आहे. त्याच्या लेआउटमध्ये रेडिएटिंग एलिमेंट, ग्राउंड प्लेन आणि इतर घटकांकडून क्लिअरन्स असणे आवश्यक आहे.

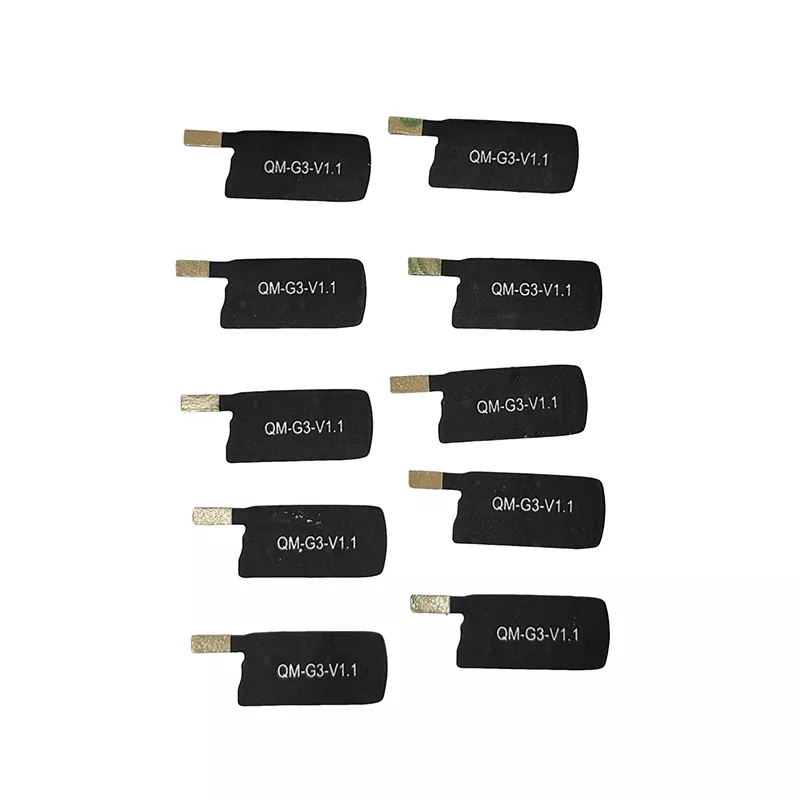

उदाहरणार्थ, घट्ट पॅक केलेल्या अंतर्गत मांडणीसह टॅबलेटला गर्दीच्या भागांपासून दूर ठेवता येऊ शकणाऱ्या लवचिक अँटेनाचे मूल्यांकन करून फायदा होऊ शकतो. Qianmu च्याअल्ट्रा-पातळ FPC टॅब्लेट अँटेनाया प्रकारच्या एकत्रीकरणाचे मूल्यांकन करताना पुनरावलोकन करण्यासाठी एक संबंधित उत्पादन आहे.

अंतिम निवड केवळ अँटेनाच्या परिमाणांऐवजी संपूर्ण यांत्रिक डिझाइनवर आधारित असावी.

2. आरएफ कामगिरी आणि सिग्नल स्थिरता

लवचिक अँटेना आपोआप मजबूत रिसेप्शन प्रदान करत नाही आणि पीसीबी-एकत्रित अँटेना अधिक स्थिर असणे आवश्यक नाही.

कार्यप्रदर्शन ऑपरेटिंग वारंवारता, अँटेना भूमिती, प्रतिबाधा जुळणी, ग्राउंड संदर्भ, संलग्न सामग्री आणि आसपासच्या घटकांवर अवलंबून असते. बॅटरी, मेटल ब्रॅकेट, डिस्प्ले आणि केबल्स सर्व स्थापित अँटेना प्रभावित करू शकतात.

अँटेना निवडण्यापूर्वी, अभियंत्यांनी खालील पॅरामीटर्सची पुष्टी केली पाहिजे:

• ऑपरेटिंग वारंवारता आणि आवश्यक बँडविड्थ

• प्रतिबाधा आणि VSWR

• लाभ आणि विकिरण नमुना

• ग्राउंड प्लेन आणि अँटेना क्लिअरन्स

• कनेक्टर आणि फीड केबल आवश्यकता

• तयार संलग्नक मध्ये कामगिरी

कॉम्पॅक्ट वायरलेस उपकरणांसाठी, वास्तविक इंस्टॉलेशन स्थितीत अँटेना तपासणे विशेषतः महत्वाचे आहे. स्टँडअलोन अँटेनामधून प्राप्त झालेले परिणाम अंतिम उत्पादनामध्ये अँटेना एकत्र केल्यानंतर त्याचे कार्यप्रदर्शन दर्शवू शकत नाहीत.

3. उत्पादन खर्च आणि विधानसभा

एकूण किंमत केवळ अँटेनाच्या किंमतीवरच नव्हे तर संपूर्ण डिव्हाइस डिझाइनवर अवलंबून असते.

PCB अँटेना जेव्हा विद्यमान बोर्ड लेआउटमध्ये बसतो तेव्हा वेगळे घटक आणि असेंबली पायऱ्या कमी करू शकतो. तथापि, जर डिझाइनला PCB परिमाण, राउटिंग किंवा घटक प्लेसमेंटमध्ये बदल आवश्यक असतील, तर ते बदल विकास कार्य वाढवू शकतात.

FPC अँटेना हा एक वेगळा घटक आहे आणि त्याला अतिरिक्त फिक्सिंग साहित्य, केबल किंवा कनेक्टरची आवश्यकता असू शकते. असे असले तरी जेव्हा ते मोठे पीसीबी किंवा संलग्नक रीडिझाइन टाळते तेव्हा ते अधिक व्यावहारिक असू शकते.

OEM प्रकल्पांसाठी, खालील खर्चांची तुलना करा:

• अँटेना फॅब्रिकेशन

• पीसीबी आणि संलग्नक बदल

• केबल्स, कनेक्टर आणि माउंटिंग साहित्य

• विधानसभा आणि तपासणी

• प्रोटोटाइप चाचणी आणि आरएफ ट्यूनिंग

• उत्पादन खंड आणि अपेक्षित मागणी

समान तांत्रिक आवश्यकतांवर आधारित कोटेशनची विनंती करणे दोन तंत्रज्ञानाचा त्यांच्या मूलभूत घटकांच्या किमतींनुसार न्याय करण्यापेक्षा अधिक उपयुक्त तुलना प्रदान करते.

4. कोणता अँटेना तुमच्या अनुप्रयोगासाठी योग्य आहे?

योग्य डिझाइन डिव्हाइसच्या भौतिक संरचना आणि वायरलेस आवश्यकतांवर अवलंबून असते.

घालण्यायोग्य आणि पोर्टेबल उपकरणे:एफपीसी अँटेना हे मूल्यमापन करण्यासारखे असू शकते जेव्हा संलग्नक वक्र केले जाते किंवा अंतर्गत मांडणी कठोर अँटेना संरचनेसाठी मर्यादित जागा सोडते.

स्मार्ट होम आणि आयओटी उत्पादने:दोन्ही पर्याय योग्य असू शकतात. निर्णय वायरलेस मानक, बोर्ड लेआउट, संलग्नक आणि असेंबली प्रक्रियेवर अवलंबून असतो.

औद्योगिक वायरलेस उपकरणे:जेव्हा बोर्ड लेआउट निश्चित केला जातो आणि पुरेशी मंजुरी उपलब्ध असते तेव्हा PCB अँटेना चांगले कार्य करू शकते. माउंटिंग स्पेस प्रतिबंधित असताना FPC अँटेना उपयुक्त असू शकतो.

टॅब्लेट आणि हँडहेल्ड टर्मिनल:लवचिक अँटेना अतिरिक्त पोझिशनिंग पर्याय प्रदान करू शकतो, विशेषत: जेव्हा अंतर्गत रचना गर्दी असते. अंतिम निवडीसाठी अद्याप RF प्रमाणीकरण आवश्यक आहे.

Qianmu च्याउत्पादन श्रेणीविविध वायरलेस ऍप्लिकेशन्ससाठी अंतर्गत आणि बाह्य अँटेना श्रेणींचा समावेश आहे. डिव्हाइस रेखांकनासह उपलब्ध उत्पादन संरचनेचे पुनरावलोकन केल्याने योग्य पर्याय कमी करण्यात मदत होऊ शकते.

5. सानुकूल अँटेनासाठी कोणती माहिती आवश्यक आहे?

कोटेशन किंवा प्रोटोटाइपची विनंती करण्यापूर्वी, इच्छित अर्जाचे मुख्य तपशील तयार करा:

1. वारंवारता बँड:आवश्यक ऑपरेटिंग फ्रिक्वेन्सी आणि वायरलेस मानके निर्दिष्ट करा.

2. उपलब्ध परिमाणे:जास्तीत जास्त अँटेना आकार आणि उपलब्ध स्थापना क्षेत्र प्रदान करा.

3. डिव्हाइस रचना:PCB रेखाचित्रे, संलग्न परिमाणे आणि जवळच्या धातूचे घटक किंवा बॅटरीची स्थिती सामायिक करा.

4. आरएफ आवश्यकता:लक्ष्य प्रतिबाधा, बँडविड्थ, VSWR, लाभ आणि इतर लागू कार्यप्रदर्शन निकष ओळखा.

5. कनेक्शन पद्धत:डिझाईनला थेट PCB कनेक्शन, कोएक्सियल केबल, IPEX कनेक्टर किंवा अन्य इंटरफेसची आवश्यकता आहे का याची खात्री करा.

6. चाचणी आवश्यकता:कोणतेही आवश्यक RF मोजमाप किंवा उत्पादन-स्तरीय प्रमाणीकरण निर्दिष्ट करा.

7. उत्पादन योजना:प्रोटोटाइप प्रमाण, अपेक्षित ऑर्डर व्हॉल्यूम आणि विकास शेड्यूल प्रदान करा.

हे तपशील एफपीसी अँटेना, पीसीबी अँटेना किंवा अन्य अंगभूत अँटेना संरचना प्रकल्पासाठी योग्य आहे की नाही हे निर्धारित करण्यात मदत करतात.

वारंवार विचारले जाणारे प्रश्न

पीसीबी अँटेनापेक्षा एफपीसी अँटेना चांगला आहे का?

प्रत्येक अर्जात नाही. FPC अँटेना भौतिक प्लेसमेंटमध्ये अधिक लवचिकता प्रदान करतात, जेव्हा बोर्ड लेआउट पुरेशी जागा प्रदान करते तेव्हा PCB अँटेना एकत्रीकरण सुलभ करू शकतात. योग्य निवड डिव्हाइस संरचना आणि आरएफ आवश्यकतांवर अवलंबून असते.

FPC आणि PCB अँटेना वाय-फाय आणि ब्लूटूथला समर्थन देऊ शकतात?

होय. दोन्ही 2.4 GHz उत्पादनांसह वाय-फाय आणि ब्लूटूथ अनुप्रयोगांसाठी डिझाइन केले जाऊ शकतात. सुसंगतता अँटेना डिझाइन, बँडविड्थ, जुळणी आणि स्थापना परिस्थितींवर अवलंबून असते.

पीसीबी ऍन्टीनाची किंमत नेहमीच कमी असते का?

नाही. PCB अँटेना वेगळे घटक आणि असेंबलीचे काम कमी करू शकते, परंतु PCB रीडिझाइनमुळे विकास खर्च वाढू शकतो. एक FPC अँटेना अधिक किफायतशीर असू शकतो जेव्हा तो मेनबोर्ड किंवा एन्क्लोजरमध्ये मोठे बदल टाळतो.

अंगभूत अँटेनाच्या कार्यक्षमतेवर काय परिणाम होतो?

ऑपरेटिंग फ्रिक्वेंसी, अँटेना भूमिती, ग्राउंड प्लेन, प्रतिबाधा जुळणी, संलग्न सामग्री आणि जवळपासचे घटक हे सर्व कार्यप्रदर्शन प्रभावित करू शकतात. तयार उपकरणामध्ये चाचणी करणे आवश्यक आहे.

Qianmu सानुकूलित FPC अँटेना प्रदान करू शकतो?

Qianmu चे FPC अँटेना पृष्ठ परिमाण, वारंवारता, कनेक्टर, केबल आणि इन्स्टॉलेशन पद्धतींसह उपलब्ध सानुकूलन पर्यायांचे वर्णन करते. प्रकल्पाच्या आरएफ आणि यांत्रिक आवश्यकतांच्या विरूद्ध अंतिम तपशीलांची पुष्टी केली पाहिजे.

FPC आणि PCB अँटेना दरम्यान निवडणे

FPC अँटेना आणि PCB अँटेना मधील निर्णय डिव्हाइस लेआउट, ऑपरेटिंग वारंवारता आणि आवश्यक वायरलेस कार्यप्रदर्शनासह सुरू झाला पाहिजे. स्थापनेची लवचिकता, असेंबलीचे टप्पे आणि एकूण विकास खर्चाचे नंतर एकत्रितपणे मूल्यांकन केले जावे.

कॉम्पॅक्ट इलेक्ट्रॉनिक उत्पादनांसाठी, ऍन्टीनाच्या स्थितीची लवकर पुष्टी करणे आणि त्याच्या अभिप्रेत संलग्नकातील डिझाइनची चाचणी करणे नंतरच्या विकासात टाळता येण्याजोगे बदल कमी करू शकतात.

योग्य पर्यायाचे मूल्यमापन करण्यासाठी, Qianmu च्या FPC अँटेना सोल्यूशन्सचे आणि तुमच्या डिव्हाइसच्या आवश्यकतांसह इतर अंगभूत अँटेना पर्यायांचे पुनरावलोकन करा.
