स्पॉटलाइट अँटेना

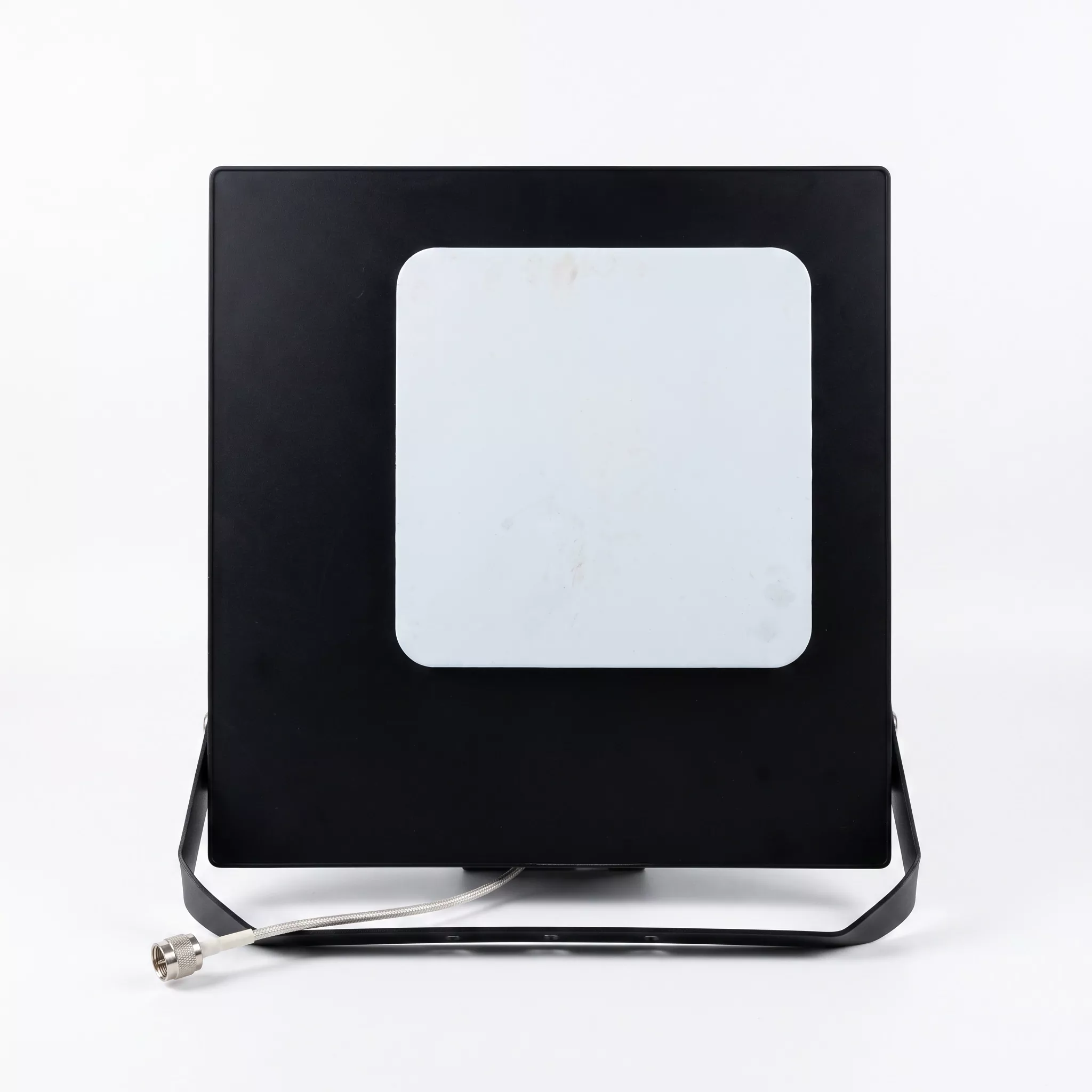

स्पॉटलाइट अँटेना, ज्याला सजावटीच्या स्पॉटलाइट-प्रकार किंवा कॅमफ्लाज्ड फ्लडलाइट बेस स्टेशन अँटेना म्हणून देखील ओळखले जाते, हे बाह्य दिशात्मक बाह्य संप्रेषण अँटेना आहे. शहरी लँडस्केप सुधारणेसह सिग्नल ट्रान्समिशन आणि रिसेप्शन एकत्र करण्यासाठी लॅम्प बॉडीच्या आत 4G/5G RF रेडिएशन युनिट्स एकत्रित करून, त्याचे घर बाहेरील प्रकाशाच्या स्पॉटलाइट्सच्या डिझाइनची अचूकपणे प्रतिकृती बनवते. हे अतिरिक्त सिग्नल टॉवर्सची गरज काढून टाकते आणि छतावर, इमारतीच्या दर्शनी भागावर किंवा प्लॅटफॉर्मवर स्थापित केले जाऊ शकते, ज्यामुळे दृश्यात्मक अडथळा आणि पारंपारिक अँटेनाशी संबंधित बांधकाम प्रवेशावरील मालमत्ता निर्बंध यासारख्या सामान्य समस्यांचे मूलभूतपणे निराकरण होते. Qianmu Communications मधील हा अँटेना एक वाइडबँड ड्युअल-पोलराइज्ड डायरेक्शनल बेस स्टेशन अँटेना आहे, जो विशेषत: इनडोअर-आउटडोअर सहयोगी डीप कव्हरेज प्रकल्पांसाठी डिझाइन केलेला कोर RF घटक म्हणून काम करतो. बाजारात उपलब्ध असलेल्या साध्या अनुकरणांच्या विपरीत, आमच्या अँटेनामध्ये त्याच्या पोकळीच्या संरचनेत ऑप्टिमाइझ केलेले इलेक्ट्रोमॅग्नेटिक आयसोलेशन वैशिष्ट्यीकृत आहे, ज्यामुळे दिवा गृह RF रेडिएशनमध्ये अडथळा आणत नाही. हे उत्कृष्ट कॅमफ्लाज सौंदर्यशास्त्र आणि उच्च RF कार्यप्रदर्शन प्रदान करते, ज्यामुळे जगभरातील संप्रेषण पायाभूत सुविधा अपग्रेड प्रकल्पांसाठी ते योग्य बनते.

कामाचे तत्व

1. सिग्नल ट्रान्समिशन आणि रिसेप्शनची मूलभूत तत्त्वे

संपूर्ण स्पॉटलाइट अँटेनामध्ये चार मुख्य घटक असतात: RF रेडिएशन युनिट, मेटल रिफ्लेक्टिव्ह बॅक पॅनल, वॉटरप्रूफ कॅमफ्लाज हाऊसिंग आणि ड्युअल N-प्रकार कनेक्टर.

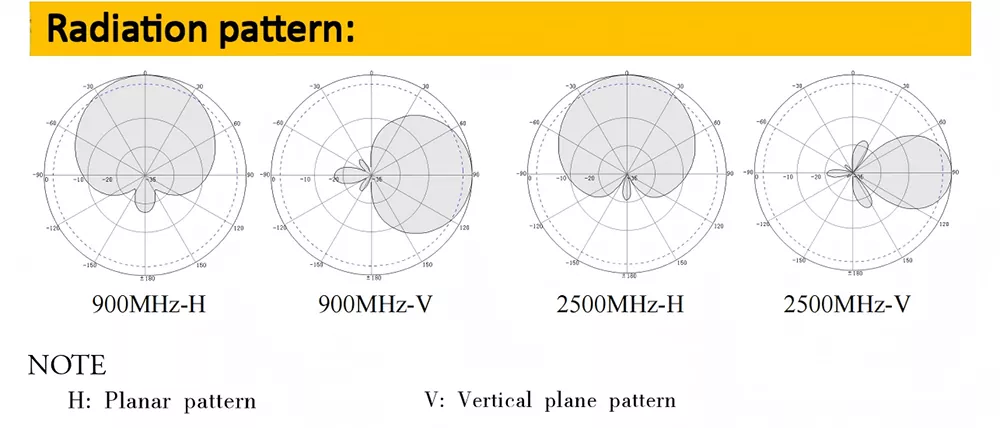

①सिग्नल ट्रान्समिशन: RRU डिव्हाइस रेडिओ फ्रिक्वेन्सी इलेक्ट्रिकल सिग्नल आउटपुट करते, जे दोन N-K कनेक्टरद्वारे अँटेनामधील अंतर्गत ॲल्युमिनियम रेडिएटिंग घटकांपर्यंत प्रसारित केले जातात. हे सिग्नल रेझोनंट पोकळ्यांद्वारे 698-3600 MHz श्रेणीतील इलेक्ट्रोमॅग्नेटिक लहरींमध्ये रूपांतरित होतात आणि नंतर 65° क्षैतिज दिशात्मक बीमद्वारे बाहेरून विकिरण करतात, लक्ष्य इमारतीच्या मजल्यांना अचूकपणे झाकतात.

②सिग्नल रिसेप्शन: मोबाइल फोन आणि IoT उपकरणांद्वारे उत्सर्जित होणाऱ्या अपस्ट्रीम इलेक्ट्रोमॅग्नेटिक लहरी अँटेनाद्वारे सर्वदिशात्मकपणे कॅप्चर केल्या जातात. परावर्तक हस्तक्षेप सिग्नल गोळा करतो आणि फिल्टर करतो, इलेक्ट्रोमॅग्नेटिक लहरींना इलेक्ट्रिकल सिग्नलमध्ये रूपांतरित करतो जे बेस स्टेशन उपकरणांकडे पाठवले जातात, ज्यामुळे द्विदिशात्मक संप्रेषण पूर्ण होते.

2. सिग्नल नॉन-टेन्युएशनसाठी ऑप्टिमाइझ्ड कोरसह कॅमफ्लाज शेल

बहुतेक कमी किमतीचे अँटेना मानक प्लास्टिकच्या घरांचा वापर करतात, परिणामी RF 15% पेक्षा जास्त नुकसान होते, ज्यामुळे सेलच्या कडांवर कमकुवत सिग्नल आणि सुस्त नेटवर्क गती येते. Qianmu Communications' Factory ने स्वतंत्रपणे सुधारित UABS पारदर्शक तरंग गृहनिर्माण विकसित केले आहे, प्रयोगशाळेच्या मोजमापांमध्ये RF नुकसान केवळ 6.2% इतके कमी आहे. स्तरित ॲल्युमिनियम रेडिएशन ॲरेसह एकत्रित, ते पारंपारिक घरांमध्ये मेटल ब्रॅकेटमुळे होणारे संरक्षण प्रभाव टाळते, त्याच परिस्थितीत डाउनलिंक नेटवर्क गतीमध्ये 30% वाढ साध्य करते. वेक्टर नेटवर्क विश्लेषकांकडून कच्चा मापन डेटा विनंतीनुसार उपलब्ध आहे.

तांत्रिक तपशील

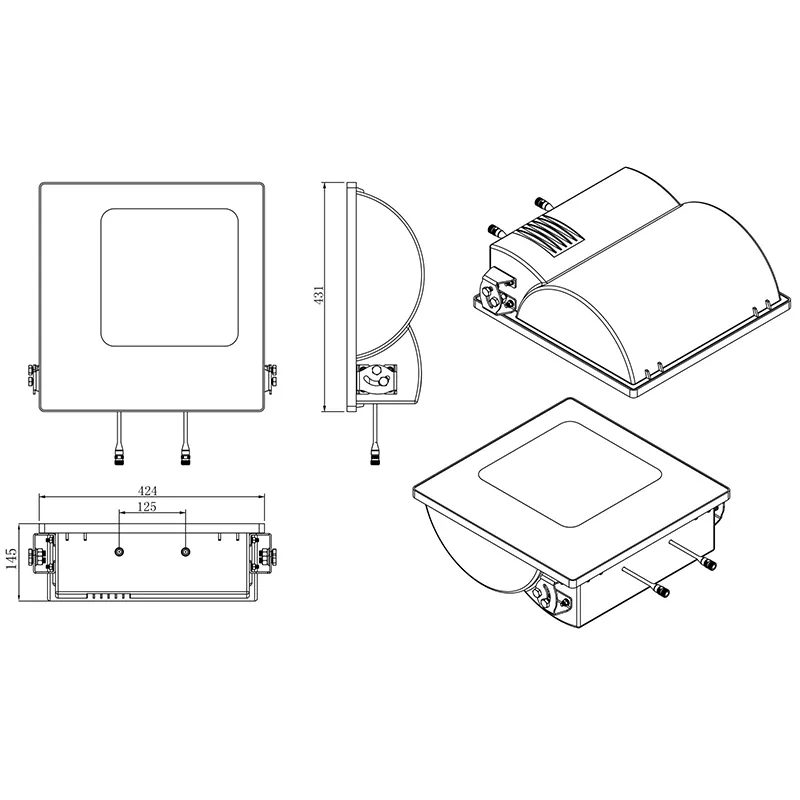

यांत्रिक स्ट्रक्चरल पॅरामीटर्स

खरेदी आणि निवड मार्गदर्शक

1. वारंवारता बँड कव्हरेजची पुष्टी करण्यास प्राधान्य द्या. चीनच्या मुख्य प्रवाहातील 5G ​​3.5GHz बँडसाठी, 1710-3600MHz चे समर्थन करणारे वाइडबँड स्पॉटलाइट अँटेना निवडणे आवश्यक आहे. जास्तीत जास्त 2700MHz असलेले जुने अँटेना सध्याच्या 5G नेटवर्कला सपोर्ट करू शकत नाहीत आणि त्यांना नंतर पूर्ण बदलण्याची आवश्यकता असेल, ज्यामुळे प्रकल्पाच्या खर्चात लक्षणीय वाढ होईल.

2. वास्तविक RF पॅरामीटर्स सत्यापित करा आणि दिशाभूल करणारी वैशिष्ट्ये नाकारा. खरेदी करण्यापूर्वी, पुरवठादारांनी समान मॉडेलसाठी मोजलेले वेक्टर नेटवर्क विश्लेषक वक्र प्रदान करणे आवश्यक आहे, तीन प्रमुख संकेतकांची पडताळणी करण्यावर लक्ष केंद्रित करणे: लाभ, VSWR आणि फ्रंट-टू-बॅक गुणोत्तर. बाजारातील कमी किमतीची उत्पादने अनेकदा वाढीव लाभ देतात, परिणामी वास्तविक कव्हरेज अंतर 40% पेक्षा कमी होते.

3. बाह्य संरक्षण आणि सामग्रीवर भर: वारंवार पाऊस आणि वादळ असलेल्या किनारी भागात, हवामान-प्रतिरोधक UABS संलग्नकांसह डाय-कास्ट ॲल्युमिनियम व्हायब्रेटर वापरणे आवश्यक आहे. पातळ लोखंडी पत्र्याचे व्हायब्रेटर आणि सामान्य प्लॅस्टिकच्या आवरणांना 1-2 वर्षांनंतर गंज आणि पाणी प्रवेशाचा त्रास होईल, परिणामी कालांतराने देखभाल खर्च खूप जास्त असेल.

4. इन-हाउस R&D आणि उत्पादन क्षमता असलेले उत्पादक निवडा. मध्यस्थांमध्ये संशोधन आणि विकास, गुणवत्ता नियंत्रण यांचा अभाव आहे आणि ते सानुकूलन, चाचणी अहवाल किंवा विक्रीनंतरचे तांत्रिक समर्थन देऊ शकत नाहीत. मूळ उत्पादकांशी थेट कनेक्ट केल्याने सहाय्यक साहित्याचा समक्रमित पुरवठा, सानुकूलित पॅरामीटर्स, जलद विक्रीनंतरची सेवा आणि मोठ्या प्रमाणातील ऑर्डरसाठी स्थिर वितरण शक्य होते.

वारंवार विचारले जाणारे प्रश्न

Q1: हा स्पॉटलाइट अँटेना कोणत्या कम्युनिकेशन फ्रिक्वेन्सी बँडने पूर्णपणे कव्हर करतो? ते 5G ला सपोर्ट करते का?

A: अँटेना 698-960 MHz आणि 1710-3600 MHz फ्रिक्वेन्सी बँडवर कार्यरत आहे, 2G GSM, 3G UMTS आणि 4G LTE च्या सर्व बँडशी पूर्णपणे सुसंगत आहे. हे मुख्य प्रवाहातील देशांतर्गत 5G NR बँड N41/N78 तसेच परदेशातील प्रमुख 5G बँडना समर्थन देते. एकल उपयोजन टप्प्याटप्प्याने अँटेना बदलण्याची गरज न पडता सहयोगी 4G+5G कव्हरेज सक्षम करते.

Q2: ते OEM/ODM सानुकूलनास समर्थन देते का? कोणते पॅरामीटर्स सुधारले जाऊ शकतात?

उ: स्त्रोतावर कारखाना म्हणून, आम्ही पूर्ण-आयामी कस्टमायझेशन सेवा ऑफर करतो: ॲडजस्टेबल अँटेना गेन, बीम रुंदी, कनेक्टर प्रकार (N/4.3-10), घरांचा रंग आणि बॉडी सिल्क-स्क्रीन लोगो. खास नॅरोबँड परदेशी प्रकल्पांसाठी, आमची R&D टीम RF ऑसिलेटर पुन्हा ट्यून करू शकते.

Q3: कंपनी ऑन-साइट फॅक्टरी ऑडिटला समर्थन देते का? ते पात्रतेची कागदपत्रे देऊ शकते का?

A: शेन्झेन Qianmu कम्युनिकेशन टेक्नॉलॉजी कं, लिमिटेड एक दिवस अगोदर भेट देऊन अभ्यागतांना फॅक्टरी टूर ऑफर करते, ज्यामुळे उत्पादन सुविधा, उत्पादन लाइन आणि RF प्रयोगशाळेत प्रवेश मिळतो. पूर्ण ISO, CE, FCC, आणि RoHS प्रमाणपत्रे, तृतीय-पक्ष चाचणी अहवालांसह, इलेक्ट्रॉनिक स्वरूपात विनामूल्य उपलब्ध आहेत; अधिकृत सीलसह मूळ मुद्रित प्रती बोलीच्या उद्देशाने प्रदान केल्या जाऊ शकतात.
