पॅनेल अँटेना

दिशात्मक फ्लॅट पॅनेल अँटेना म्हणजे काय

आमचा 14DBI वॉल-माउंटेड डायरेक्शनल फ्लॅट-पॅनल अँटेना हा एक उच्च-प्राप्त अरुंद-बीम डायरेक्शनल रेडिएशन अँटेना आहे, विशेषत: इनडोअर लांब-अंतराच्या WiFi नेटवर्किंग, आउटडोअर बेस स्टेशन सिग्नल रिसेप्शन आणि वायरलेस सिग्नल ॲम्प्लीफिकेशन इंजिनिअरिंगसाठी डिझाइन केलेले आहे. पारंपारिक सर्वदिशात्मक अँटेना सिग्नल 360° वितरीत केले जातात आणि प्रसारण अंतर मर्यादित आहे; डायरेक्शनल अँटेना रेडिओ फ्रिक्वेन्सी सिग्नल गोळा करण्यासाठी आणि रेडिओ फ्रिक्वेन्सी ऊर्जा एकाच दिशेने केंद्रित करण्यासाठी त्यांच्या मागील रिफ्लेक्टरवर अवलंबून असतात, ज्यामुळे लांब-अंतराच्या प्रसारण क्षमतांमध्ये लक्षणीय वाढ होते. आमच्या मोठ्या प्रमाणात उत्पादित इनडोअर आणि आउटडोअर ड्युअल-पर्पज अँटेनामध्ये एकात्मिक सीलबंद प्लास्टिक हाउसिंग आहे, ते वॉटरप्रूफ आणि डस्टप्रूफ आहे, वॉल माउंटिंगला सपोर्ट करते, GSM, 4G, 5G, वायफाय ड्युअल-बँड, 433 इंटरनेट ऑफ थिंग्स लो-फ्रिक्वेंसी मल्टी-बँडसह सुसंगत आहे, RG58 आणि कॉमन फीडर्स, दोन इंटर्नल फीडर्स आणि कनेक्टरसह मानक आहेत. N पुरुष, हे संप्रेषण अभियांत्रिकी आणि आयओटी प्रकल्पांमध्ये सर्वाधिक कव्हरेज असलेले फ्लॅट-पॅनल अँटेना समाधान आहे.

अँटेना कसे कार्य करते

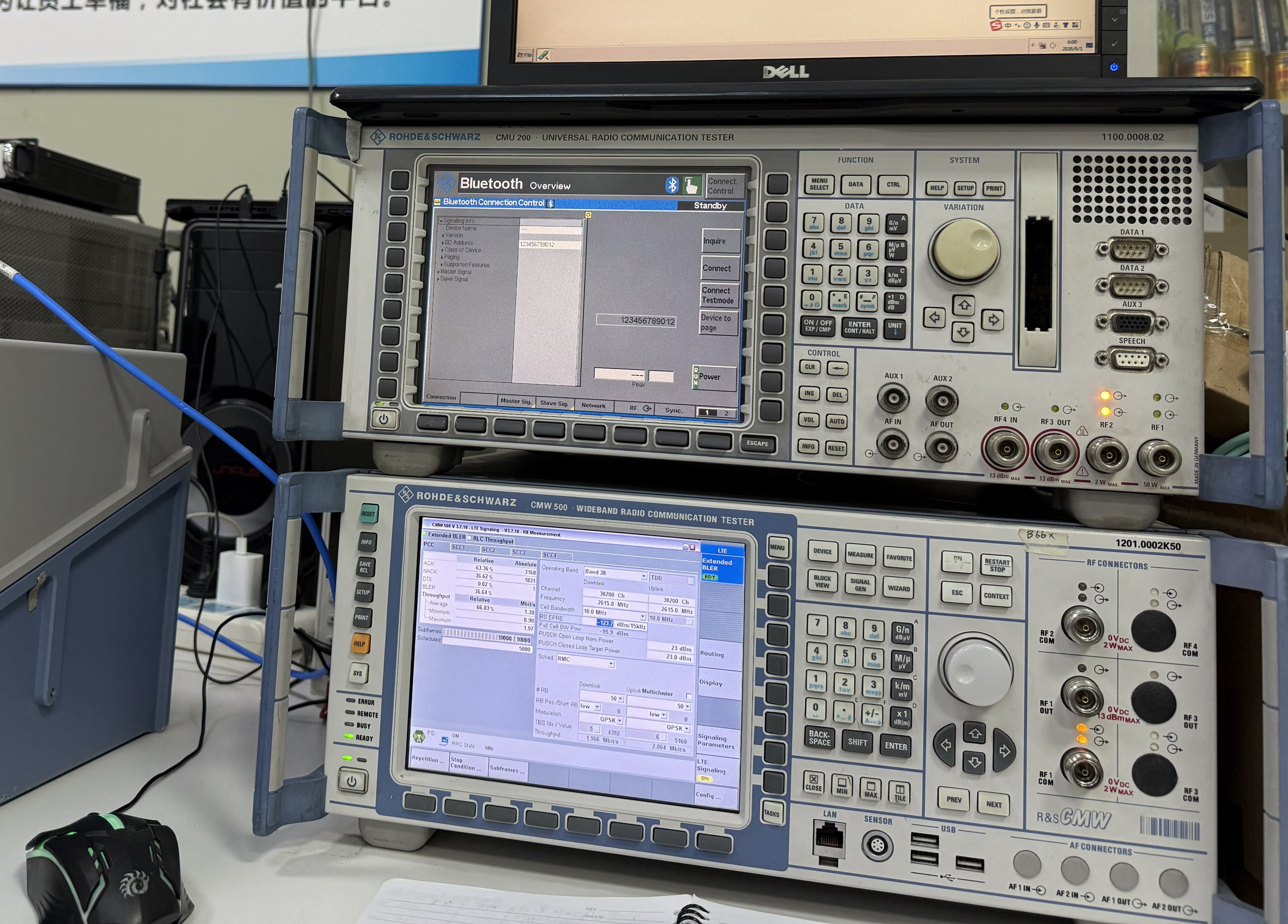

बरेच ग्राहक चुकून असे गृहीत धरतात की फ्लॅट पॅनेलची रचना केवळ देखाव्यासाठी आहे. तथापि, दिशात्मक सपाट पॅनेल अँटेना त्याच्या अंतर्गत बहु-स्तर संरचनेद्वारे केंद्रित सिग्नल ट्रांसमिशन आणि रिसेप्शन प्राप्त करते. वेक्टर नेटवर्क विश्लेषक, आरएफ ॲनेकोइक चेंबर्स आणि इलेक्ट्रोमॅग्नेटिक सिम्युलेशन विश्लेषणासह व्यावसायिक चाचणी उपकरणांद्वारे कामकाजाचे तत्त्व सत्यापित केले जाऊ शकते.

1. ऑसिलेटर रेडिएशन आणि मेटल रिफ्लेक्टर बीम-फोकसिंग तत्त्व

अंतर्गत ॲरे ऑसीलेटर आरएफ सिग्नल प्रसारित करण्यासाठी आणि प्राप्त करण्यासाठी जबाबदार आहे. ऑसीलेटरच्या मागे स्थित मेटल रिफ्लेक्टर समोरच्या दिशेने पाठीमागे आणि कडेकडेने पसरलेले सिग्नल प्रतिबिंबित करतो, बीमची रुंदी कमी करतो आणि सिग्नल एकाग्रता सुधारतो. ही रचना अँटेना 14dBi पर्यंत उच्च लाभ कार्यप्रदर्शन प्राप्त करण्यास सक्षम करते.

मोजलेली तुलना: एक मानक 3dBi सर्वदिशात्मक अँटेना सामान्यत: मोकळ्या वातावरणात सुमारे 300 मीटरचे प्रसारण अंतर प्रदान करते, तर 14dBi दिशात्मक अँटेना त्याच परिस्थितीत 1,200 मीटरपेक्षा जास्त अंतर पारेषण करू शकते.

2. मल्टी-बँड रेझोनंट मॅचिंग स्ट्रक्चर

विस्तृत वारंवारता सुसंगतता प्राप्त करण्यासाठी अंतर्गत ऑसीलेटर मल्टी-स्लॉट ॲरे डिझाइन स्वीकारतो. हे 700–960MHz सेल्युलर नेटवर्क, 2.4GHz/5.8GHz WiFi, आणि 433MHz IoT ऍप्लिकेशन्ससह अनेक वायरलेस फ्रिक्वेन्सी बँडला समर्थन देते. एक अँटेना वारंवार बदलल्याशिवाय वेगवेगळ्या वायरलेस उपकरणांना समर्थन देऊ शकतो, इन्व्हेंटरी खर्च कमी करण्यात आणि अभियांत्रिकी व्यवस्थापन सुलभ करण्यात मदत करतो.

3. RG58 फीडर केबलसह लो-लॉस सिग्नल ट्रान्समिशन

ट्रान्समिशन दरम्यान सिग्नलचे नुकसान कमी करण्यासाठी अँटेना डबल-लेयर शील्डिंग स्ट्रक्चरसह RG58 कोएक्सियल फीडर केबल वापरते. विस्तारित केबल इन्स्टॉलेशन अंतर असतानाही, स्टँडिंग वेव्हचे प्रमाण स्थिर राहते, लांब-अंतराच्या वायरिंगमुळे होणारे लक्षणीय सिग्नल क्षीणन प्रतिबंधित करते.

4. विरोधी हस्तक्षेप बाह्य संरक्षण डिझाइन

संलग्नक ज्वाला-प्रतिरोधक ABS सामग्रीपासून बनविलेले आहे आणि बाह्य पाऊस, धूळ आणि औद्योगिक इलेक्ट्रोमॅग्नेटिक हस्तक्षेपापासून अंतर्गत घटकांचे संरक्षण करण्यासाठी एक सीलबंद रचना आहे. हे डिझाइन दीर्घकालीन बाह्य ऑपरेशन दरम्यान ऑसिलेटर ऑक्सिडेशन आणि सिग्नल परफॉर्मन्स ड्रिफ्ट प्रतिबंधित करते.

वारंवार विचारले जाणारे प्रश्न

Q1: दिशात्मक फ्लॅट-पॅनल अँटेनाची फीड लांबी आणि RF कनेक्टर बदलता येईल का?

A: सानुकूलन समर्थित आहे. मानक अँटेना फीडर 1 मीटर ते 15 मीटर पर्यंत कोणत्याही लांबीमध्ये सानुकूलित केले जाऊ शकतात. आवश्यकतेनुसार SMA नर आणि मादी, एन हेड, BNC कनेक्टर्स बदलले जाऊ शकतात. मोठ्या ऑर्डरसाठी, शेलवरील लोगो कस्टमायझेशनसाठी सिल्क-स्क्रीन केला जाऊ शकतो.

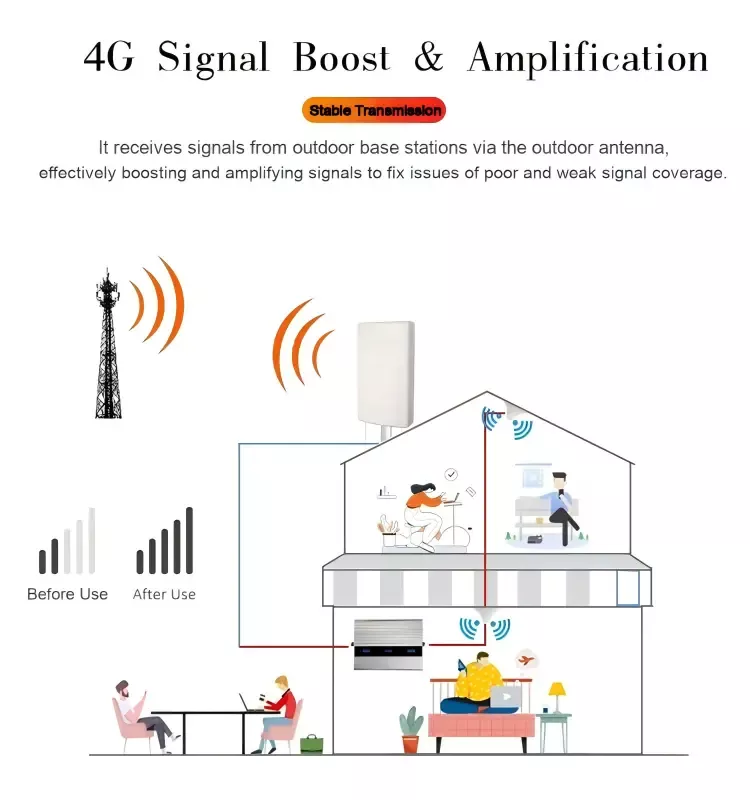

Q2: हा फ्लॅट-पॅनल अँटेना 4G सिग्नल ॲम्प्लिफायर आणि वायफाय ब्रिज दोन्ही म्हणून वापरता येईल का?

उ: अगदी बरोबर. आमचा अँटेना GSM/4G/5G/2.4G/5.8G अनेक बँड्स कव्हर करतो आणि सिग्नल रिपीटर्स, वायरलेस ब्रिजेस आणि 433 iot डेटा ट्रान्समिशन उपकरणांशी सुसंगत आहे. अँटेनाचा एक संच अनेक अभियांत्रिकी उपकरणांशी सुसंगत आहे.

Q3: धातूच्या भिंती आणि स्टील स्ट्रक्चर्स अँटेना सिग्नलवर परिणाम करतात का?

A: मेटल शीट्स रेडिओ फ्रिक्वेन्सी सिग्नल्स प्रतिबिंबित आणि संरक्षित करू शकतात. स्थापित करताना, ऍन्टीनाच्या समोरच्या रेडिएशन पृष्ठभागाने मेटल शील्डिंगचे मोठे क्षेत्र टाळले पाहिजे. हे टाळणे अशक्य असल्यास, वेगवेगळ्या बिंदूंवर सिग्नल प्राप्त करण्यासाठी अतिरिक्त अँटेना जोडला जाऊ शकतो आणि अभियंते बिंदू समायोजन योजना देऊ शकतात.

Q4: पावसाळ्यात जास्त वेळ घराबाहेर वापरल्यास फीडर जॉइंटमध्ये पाणी शिरण्याची आणि शॉर्ट सर्किट होण्याची समस्या कशी सोडवायची?

उ: स्थापनेनंतर, धातूच्या संयुक्त स्थितीभोवती जलरोधक विद्युत टेप गुंडाळा. आउटडोअर पोल-माउंट केलेला अँटेना देखील सुधारित जलरोधक जॉइंटसह सानुकूलित केला जाऊ शकतो ज्यामुळे पावसाचे पाणी जॉइंटची झीज होण्यापासून पूर्णपणे रोखता येते.
