अंगभूत एफएम रेडिओ अँटेना कॉम्पॅक्ट इलेक्ट्रॉनिक उपकरणांमध्ये सिग्नल रिसेप्शन कसे सुधारू शकतो

कियानमूविकसित करतेअंगभूत एफएम रेडिओ अँटेनाकॉम्पॅक्ट FM-सक्षम उत्पादनांसाठी ज्यांना उघड बाह्य अँटेना न जोडता विश्वसनीय रिसेप्शन आवश्यक आहे. 88-108 MHz FM ब्रॉडकास्ट बँडसाठी डिझाइन केलेले, हा कॉम्पॅक्ट RF घटक फेराइट कोर, अचूक-जखम कॉपर कॉइल आणि ऑटोमोटिव्ह ऑडिओ सिस्टम, ब्लूटूथ स्पीकर, पोर्टेबल रेडिओ, स्मार्ट होम उपकरणे आणि इतर इलेक्ट्रॉनिक उपकरणांसाठी लवचिक कनेक्शन पर्याय एकत्र करतो.

अंगभूत FM अँटेना दुर्बिणीच्या अँटेनासाठी जागा-बचत बदलण्यापेक्षा अधिक आहे. त्याची फेराइट-कोर मॅग्नेटिक इंडक्शन स्ट्रक्चर, प्रिसिजन कॉइल वाइंडिंग, कॉम्पॅक्ट फॉर्म फॅक्टर आणि कस्टमाइझ करण्यायोग्य कनेक्शन डिझाइन उत्पादकांना उत्पादनांमध्ये FM रिसेप्शन समाकलित करण्यास अनुमती देते जेथे इंस्टॉलेशनची जागा आणि देखावा महत्त्वाचा आहे. हे मार्गदर्शक स्पष्ट करते की अंगभूत FM रेडिओ अँटेना कसे कार्य करते, त्याची तांत्रिक वैशिष्ट्ये, योग्य अनुप्रयोग, स्थापना विचार आणि OEM किंवा ODM प्रकल्पांसाठी अँटेना सोर्स करताना खरेदीदारांनी मूल्यमापन करणे आवश्यक असलेल्या प्रमुख घटकांचे.

सामग्री सारणी

• अंगभूत एफएम रेडिओ अँटेना म्हणजे काय?
• अंगभूत एफएम रेडिओ अँटेना कसे कार्य करते?
• मुख्य वैशिष्ट्ये काय आहेत?
• ते कुठे वापरले जाऊ शकते?
• तांत्रिक तपशील काय आहेत?
• अँटेना कसे स्थापित केले जावे?
• खरेदीदारांनी योग्य अँटेना कसा निवडावा?
• इतर एफएम अँटेनाशी त्याची तुलना कशी होते?
• वारंवार विचारले जाणारे प्रश्न
• सानुकूलित एफएम अँटेना का विचारात घ्या?

अंगभूत एफएम रेडिओ अँटेना म्हणजे काय?

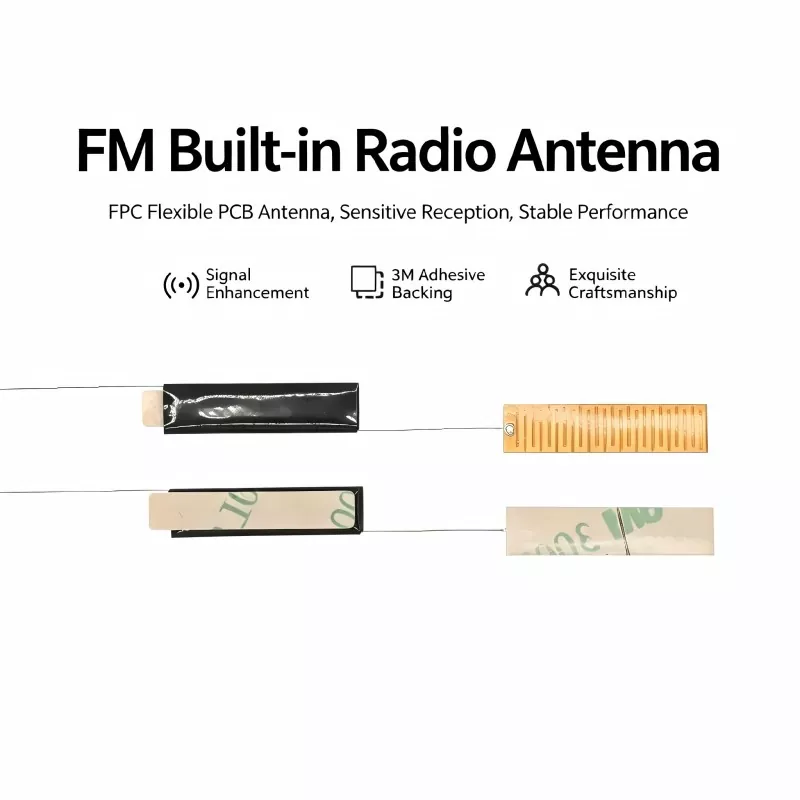

अंगभूत FM रेडिओ अँटेना हा एक अंतर्गत निष्क्रिय RF प्राप्त करणारा घटक आहे जो इलेक्ट्रॉनिक उपकरणात असताना FM प्रसारण सिग्नल प्राप्त करण्यासाठी डिझाइन केलेले आहे. पारंपारिक टेलीस्कोपिक अँटेनाच्या विपरीत जो बंदिस्ताच्या बाहेर पसरतो, अंतर्गत अँटेना उत्पादनाच्या संरचनेत लपविला जाऊ शकतो, ज्यामुळे उत्पादकांना मर्यादित अंतर्गत जागेचा कार्यक्षम वापर करताना स्वच्छ देखावा राखण्यात मदत होते.

ठराविक फेराइट-कोर डिझाइनमध्ये उच्च-पारगम्यता फेराइट कोर, अचूक-जखमयुक्त तांबे वायर, इन्सुलेशन संरक्षण आणि कनेक्शन टर्मिनल्स किंवा लीड वायर असतात. फेराइट मटेरियल कॉइलभोवती चुंबकीय क्षेत्र केंद्रित करते, तर विंडिंग स्ट्रक्चर इच्छित FM फ्रिक्वेंसी रेंजमध्ये रिसेप्शनला समर्थन देण्यासाठी इंजिनीयर केलेले असते.

कॉम्पॅक्ट कंझ्युमर इलेक्ट्रॉनिक्स विकसित करणाऱ्या उत्पादकांसाठी, ही रचना उत्पादन एकत्रीकरण सुलभ करू शकते. एक समर्पित बाह्य अँटेना उघडण्याची आवश्यकता नसून पीसीबी लेआउट आणि संलग्नक डिझाइननुसार अँटेना स्थापित केला जाऊ शकतो.

अधिक उत्पादन-विशिष्ट माहितीसाठी, खरेदीदार अंगभूत FM रेडिओ अँटेना उत्पादन पृष्ठाचे पुनरावलोकन करू शकतात.

अंगभूत एफएम रेडिओ अँटेना कसे कार्य करते?

ऑपरेटिंग तत्त्व प्रामुख्याने इलेक्ट्रोमॅग्नेटिक इंडक्शन आणि रेझोनान्सवर आधारित आहे. जेव्हा एफएम ब्रॉडकास्ट सिग्नल अँटेनापर्यंत पोहोचतो, तेव्हा फेराइट कोर कॉइलभोवती उच्च-फ्रिक्वेंसी चुंबकीय क्षेत्र केंद्रित करण्यात मदत करतो. सुस्पष्टता-जखमेचा कंडक्टर नंतर इलेक्ट्रोमॅग्नेटिक उर्जेला इलेक्ट्रिकल आरएफ सिग्नलमध्ये रूपांतरित करतो ज्यावर रिसीव्हिंग सर्किटद्वारे प्रक्रिया केली जाऊ शकते.

1. चुंबकीय क्षेत्र एकाग्रता

उच्च-पारगम्यता फेराइट कोर विंडिंगच्या आसपास उच्च-फ्रिक्वेंसी चुंबकीय क्षेत्र केंद्रित करते. ही रचना विशेषतः उपयोगी ठरते जेव्हा उत्पादकांना एखाद्या अँटेनाची आवश्यकता असते जे भरोसेमंद FM रिसेप्शन राखून कॉम्पॅक्ट अंतर्गत जागेत बसू शकते.

2. इलेक्ट्रोमॅग्नेटिक रूपांतरण

फेराइट कोरच्या सभोवतालची कॉपर कॉइल बदलत्या चुंबकीय क्षेत्राला प्रतिसाद देते आणि विद्युत सिग्नल तयार करते. हा सिग्नल नंतर ऍन्टीना कनेक्शनद्वारे एफएम रिसीव्हर सर्किटमध्ये हस्तांतरित केला जातो.

3. वारंवारता अनुनाद

कॉइल वाइंडिंग पॅरामीटर्स, वळणांची संख्या आणि वळण व्यवस्थेसह, ऍन्टीनाच्या वारंवारता वैशिष्ट्यांवर प्रभाव पाडतात. योग्य ट्यूनिंग अँटेनाला इच्छित FM बँडमध्ये कार्य करण्यास मदत करते आणि स्थिर रिसेप्शनला समर्थन देते.

4. सिग्नल ट्रान्समिशन

रूपांतरणानंतर, प्राप्त झालेले RF सिग्नल ऍन्टेना लीड किंवा कनेक्शन पिनद्वारे FM रिसीव्हर सर्किटरीकडे जाते, जेथे ते वाढविले जाते, डीकोड केले जाते आणि ऑडिओ आउटपुटमध्ये रूपांतरित केले जाते.

मुख्य वैशिष्ट्ये काय आहेत?

व्यावसायिक उत्पादनासाठी अंतर्गत FM अँटेना निवडताना, अभियंते सामान्यत: रिसेप्शन कार्यप्रदर्शन, भौतिक परिमाण, हस्तक्षेप प्रतिरोध, ऑपरेटिंग तापमान आणि एकीकरण लवचिकता विचारात घेतात. खालील वैशिष्ट्ये फेराइट-कोर अंगभूत डिझाइन अनेक कॉम्पॅक्ट उपकरणांसाठी योग्य बनवतात.

• 88-108 MHz ऑपरेटिंग रेंज:सामान्यतः वापरल्या जाणाऱ्या FM प्रसारण वारंवारता श्रेणीभोवती डिझाइन केलेले.
• कॉम्पॅक्ट अंतर्गत रचना:निर्मात्यांना बाहेरील अँटेनाशिवाय एफएम रिसेप्शन समाकलित करण्यास अनुमती देते.
• अचूक कॉइल वाइंडिंग:सातत्यपूर्ण विद्युत वैशिष्ट्ये आणि वारंवारता कार्यप्रदर्शनास समर्थन देते.
• फेराइट-कोर बांधकाम:चुंबकीय क्षेत्र केंद्रित करते आणि कार्यक्षम सिग्नल रिसेप्शनला समर्थन देते.
• हस्तक्षेप-जागरूक रचना:इन्सुलेशन आणि संरचनात्मक विचार अवांछित इलेक्ट्रोमॅग्नेटिक हस्तक्षेप कमी करण्यात मदत करू शकतात.
• लवचिक सानुकूलन:मुख्य परिमाणे, वाइंडिंग पॅरामीटर्स, केबलची लांबी, पिन आणि कनेक्टर उत्पादनाच्या आवश्यकतांनुसार बदलले जाऊ शकतात.
• विस्तृत ऑपरेटिंग तापमान:संदर्भित Qianmu डिझाइन -20°C ते +85°C पर्यंत ऑपरेशन निर्दिष्ट करते.

ते कुठे वापरले जाऊ शकते?

अंतर्गत FM अँटेनाची कॉम्पॅक्ट रचना ते उत्पादनांसाठी योग्य बनवते जेथे बाह्य अँटेना एक्सपोजर अवांछित किंवा अव्यवहार्य आहे. अर्ज ग्राहक इलेक्ट्रॉनिक्सपासून ऑटोमोटिव्ह आणि औद्योगिक उपकरणांपर्यंत असू शकतात.

तांत्रिक तपशील काय आहेत?

तांत्रिक वैशिष्ट्ये नेहमी रिसीव्हर सर्किट, संलग्नक, स्थापना स्थिती आणि लक्ष्य बाजाराशी जुळली पाहिजेत. खालील तपशील संदर्भित Qianmu उत्पादन कॉन्फिगरेशनचे प्रतिनिधित्व करतात आणि अभियांत्रिकी मूल्यांकनासाठी प्रारंभ बिंदू म्हणून काम करू शकतात.

रिसीव्हर IC, PCB लेआउट, संलग्न सामग्री, आजूबाजूचे इलेक्ट्रोमॅग्नेटिक वातावरण, स्थानिक सिग्नलची ताकद आणि अँटेना इंस्टॉलेशनची स्थिती यानुसार वास्तविक कामगिरी बदलू शकते. म्हणून, मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी प्रोटोटाइप चाचणी महत्त्वपूर्ण राहते.

अँटेना कसे स्थापित केले जावे?

सातत्यपूर्ण FM रिसेप्शन साध्य करण्यासाठी योग्य प्लेसमेंट आवश्यक आहे. अगदी चांगल्या प्रकारे डिझाईन केलेला अँटेना मजबूत हस्तक्षेप स्रोत किंवा अनुपयुक्त सामग्रीच्या जवळ स्थित असल्यास त्याची कार्यक्षमता कमी होऊ शकते.

पायरी 1: स्थापना स्थिती निवडा

अँटेना तुलनेने खुल्या अंतर्गत भागात ठेवा आणि जेथे व्यावहारिक असेल तेथे, संलग्नकच्या आतील पृष्ठभागाच्या जवळ ठेवा. ते थेट उच्च-फ्रिक्वेंसी चिप्स, उर्जा घटक, उष्णता स्त्रोत किंवा इतर मजबूत हस्तक्षेप स्त्रोतांजवळ ठेवणे टाळा.

पायरी 2: अँटेना सुरक्षित करा

इन्सुलेटेड ॲडेसिव्ह बॅकिंग सुसंगत डिझाईन्ससाठी एक साधी स्थापना पद्धत प्रदान करू शकते. माउंटिंग पद्धतीने अँटेना घट्ट ठेवला पाहिजे आणि उत्पादनाच्या ऑपरेशन दरम्यान पुनरावृत्ती होण्यावर परिणाम करू शकणारी हालचाल रोखली पाहिजे.

पायरी 3: अँटेना कनेक्ट करा

PCB वर नियुक्त केलेल्या FM अँटेना इंटरफेसशी अँटेना लीड किंवा पिन कनेक्ट करा. सोल्डर केलेले कनेक्शन सुरक्षित आणि शॉर्ट्सपासून मुक्त असले पाहिजेत, तर प्लग-प्रकार कनेक्शनमध्ये पुरेसे यांत्रिक धारणा असणे आवश्यक आहे.

चरण 4: चाचणी रिसेप्शन

असेंब्लीनंतर, डिव्हाइस चालू करा आणि FM स्टेशन स्कॅन करा. वेगवेगळ्या ठिकाणी स्टेशन संख्या, ऑडिओ स्पष्टता, पार्श्वभूमी आवाज, सिग्नल स्थिरता आणि रिसेप्शन सातत्य यांचे मूल्यांकन करा.

खरेदीदारांनी योग्य अँटेना कसा निवडावा?

केवळ किंमत अँटेना निवड निर्धारित करू नये. OEM आणि ODM प्रकल्पांसाठी, खरेदी संघ आणि अभियंत्यांनी संपूर्ण RF प्रणालीचा भाग म्हणून अँटेनाचे मूल्यांकन केले पाहिजे.

1. वारंवारता श्रेणीची पुष्टी करा:लक्ष्यित FM ब्रॉडकास्टिंग बँडसाठी अँटेना योग्य असल्याची खात्री करा.
2. उपलब्ध जागा तपासा:अँटेना रचना निवडण्यापूर्वी अचूक संलग्नक आणि पीसीबी परिमाणे प्रदान करा.
3. कनेक्शन पद्धतीचे पुनरावलोकन करा:केबलची लांबी, टर्मिनल डिझाइन, कनेक्टर प्रकार किंवा PCB कनेक्शन आवश्यकता निर्दिष्ट करा.
4. ऑपरेटिंग वातावरणाचे मूल्यांकन करा:ऑटोमोटिव्ह, पोर्टेबल, इनडोअर आणि आउटडोअर उत्पादनांना वेगवेगळ्या यांत्रिक आणि थर्मल विचारांची आवश्यकता असू शकते.
5. इलेक्ट्रोमॅग्नेटिक हस्तक्षेप विचारात घ्या:जवळपासचे प्रोसेसर, स्विचिंग पॉवर सप्लाय, डिस्प्ले, मोटर्स आणि इतर संभाव्य आवाज स्रोत ओळखा.
6. नमुने मागवा:मोठ्या प्रमाणात उत्पादनास मान्यता देण्यापूर्वी वास्तविक संलग्नक आणि इच्छित एफएम रिसीव्हर सर्किटसह अँटेना तपासा.
7. सानुकूलनावर चर्चा करा:व्हॉल्यूम प्रोजेक्टसाठी, सानुकूलित कोर परिमाणे आणि वाइंडिंग पॅरामीटर्स जेनेरिक अँटेनापेक्षा चांगले एकत्रीकरण प्रदान करू शकतात.

इतर एफएम अँटेनाशी त्याची तुलना कशी होते?

भिन्न अँटेना संरचना भिन्न उत्पादन आवश्यकता पूर्ण करतात. PCB पुरेशी जागा पुरवते तेव्हा PCB अँटेना सोयीस्कर असू शकतो, तर जेव्हा उघडलेला अँटेना स्वीकार्य असेल तेव्हा टेलिस्कोपिक अँटेना उपयुक्त ठरू शकतो. फेराइट-कोर बिल्ट-इन डिझाइन विशेषतः संबंधित असते जेव्हा उत्पादक लपविलेले इंस्टॉलेशन आणि कॉम्पॅक्ट यांत्रिक एकत्रीकरणास प्राधान्य देतात.

वारंवार विचारले जाणारे प्रश्न

1. अंगभूत FM रेडिओ अँटेना कोणत्या फ्रिक्वेन्सीला सपोर्ट करते?

संदर्भित Qianmu अँटेना 88-108 MHz FM ब्रॉडकास्ट बँडसाठी डिझाइन केले आहे. विविध अनुप्रयोग आणि बाजारपेठांसाठी सानुकूलित करताना विशिष्ट वारंवारता आवश्यकतांवर चर्चा केली जाऊ शकते.

2. अँटेना परिमाणे आणि केबलची लांबी सानुकूलित केली जाऊ शकते?

होय. कस्टमायझेशनमध्ये फेराइट कोर आकार, कॉइल वाइंडिंग पॅरामीटर्स, लीडची लांबी, पिन सामग्री आणि कनेक्टर प्रकार समाविष्ट असू शकतात. हे पर्याय अँटेनाला उपलब्ध संलग्नक आणि PCB लेआउटशी अधिक चांगल्या प्रकारे जुळवण्याची परवानगी देतात.

3. ऑटोमोटिव्ह ऑडिओ सिस्टमसाठी अंगभूत अँटेना योग्य आहे का?

होय. अंगभूत FM अँटेना डिझाइन कारमधील ऑडिओ सिस्टम, ब्लूटूथ रेडिओ, मल्टीमीडिया हेड युनिट्स आणि तत्सम उपकरणांमध्ये एकत्रित केले जाऊ शकतात. ऑटोमोटिव्ह प्रकल्पांचे मूल्यांकन वास्तविक स्थापना आणि आरएफ चाचणीद्वारे केले पाहिजे कारण वाहन संरचना आणि इलेक्ट्रॉनिक्स रिसेप्शनवर परिणाम करू शकतात.

4. ऍन्टीनाची कामगिरी PCB लेआउटवर अवलंबून असते का?

होय. रिसेप्शन कार्यक्षमतेवर केवळ अँटेनाच नव्हे तर रिसीव्हर IC, PCB लेआउट, ग्राउंडिंग, सभोवतालचे घटक, संलग्न संरचना आणि इलेक्ट्रोमॅग्नेटिक वातावरणाचा प्रभाव पडतो. मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी प्रोटोटाइप चाचणीची शिफारस केली जाते.

5. मोठ्या प्रमाणात उत्पादन करण्यापूर्वी नमुने प्रदान केले जाऊ शकतात?

नमुना मूल्यमापन हा सानुकूलित अँटेना विकासाचा एक महत्त्वाचा भाग आहे. खरेदीदार Qianmu सह नमुना आवश्यकतांवर चर्चा करू शकतात आणि व्हॉल्यूम उत्पादनाकडे जाण्यापूर्वी इच्छित उपकरणामध्ये अँटेना तपासू शकतात.

सानुकूलित एफएम अँटेना का विचारात घ्या?

FM-सक्षम इलेक्ट्रॉनिक उत्पादने विकसित करणाऱ्या उत्पादकांसाठी, अँटेना स्वतंत्र ऍक्सेसरी म्हणून न मानता RF प्रणालीचा अविभाज्य भाग म्हणून निवडला जावा. एक उत्तम जुळणारे अंगभूत डिझाइन इंस्टॉलेशन स्पेसचे संरक्षण करण्यास, स्वच्छ बंदिस्त स्वरूप राखण्यात आणि ऑटोमोटिव्ह, पोर्टेबल, स्मार्ट होम आणि औद्योगिक FM ऍप्लिकेशन्ससाठी व्यावहारिक उपाय प्रदान करण्यात मदत करू शकते.

कियानमू फेराइट कोर परिमाणे, कॉइल वाइंडिंग, केबलची लांबी, कनेक्शन टर्मिनल्स आणि स्ट्रक्चरल इंटिग्रेशन समाविष्ट असलेल्या कस्टमायझेशन पर्यायांसह अंगभूत FM अँटेना सोल्यूशन्स प्रदान करते. OEM आणि ODM प्रकल्पांसाठी, अभियांत्रिकी संघ त्यांच्या वारंवारता आवश्यकता, उपलब्ध जागा, PCB इंटरफेस, ऑपरेटिंग वातावरण आणि नमुना प्रमाणीकरणापूर्वी अपेक्षित रिसेप्शन कार्यप्रदर्शन परिभाषित करू शकतात. तुम्ही नवीन FM-सक्षम उत्पादन विकसित करत असाल किंवा विश्वासार्ह चायना अँटेना उत्पादन भागीदार शोधत असाल तर,आमच्याशी संपर्क साधातुमच्या अर्जावर चर्चा करण्यासाठी, सानुकूलित समाधानाची विनंती करा आणि Qianmu सह नमुना मूल्यमापन सुरू करा.
