NB-IoT अँटेना
Qianmu Communication ही चीनमधील एक व्यावसायिक NB-IoT अँटेना उत्पादक आहे, जी प्रमाणित धूळ-मुक्त उत्पादन कार्यशाळा आणि RF anechoic चेंबर चाचणी उपकरणांनी सुसज्ज आहे. कंपनी बाहेरील वॉटरप्रूफ इंडस्ट्रियल अँटेनासह IoT कम्युनिकेशन सोल्यूशन्समध्ये माहिर आहे आणि औद्योगिक नियंत्रण, स्मार्ट वॉटर आणि गॅस मीटर आणि आउटडोअर कॅबिनेट ऍप्लिकेशन्समधील जागतिक उत्पादकांसाठी स्टॉकमधील उत्पादने आणि सानुकूलित बदल सेवा प्रदान करते.
बाजारात तीन मुख्य प्रकारचे IoT अँटेना उपलब्ध आहेत: अंगभूत पॅच अँटेना, सक्शन कप वाहन-माउंट केलेले अँटेना आणि स्क्रू-माउंट केलेले बाह्य जलरोधक अँटेना.
या लेखात दाखवलेला NB-IoT अँटेना स्क्रू-माउंट केलेल्या आउटडोअर वॉटरप्रूफ अँटेना श्रेणीशी संबंधित आहे. हे विशेषत: औद्योगिक इलेक्ट्रिकल कंट्रोल कॅबिनेट, आउटडोअर इंटिग्रेटेड इक्विपमेंट बॉक्स आणि म्युनिसिपल IoT टर्मिनल्ससाठी डिझाइन केलेले आहे.
Qianmu कम्युनिकेशनचा कॅबिनेट बाह्य NB अँटेना 700MHz ते 960MHz पर्यंत पूर्ण-बँड NB-IoT ला सपोर्ट करतो आणि तीन प्रमुख ऑपरेटर्सच्या नॅरोबँड नेटवर्कशी सुसंगत आहे: चायना मोबाइल, चायना युनिकॉम आणि चायना टेलिकॉम. हे दोन सामान्य स्क्रू आकारांसह उपलब्ध आहे, M12 आणि M16, बहुतेक घरगुती आणि आयात केलेल्या औद्योगिक कॅबिनेटच्या इंस्टॉलेशन होल मानकांशी जुळणारे.
NB-IoT कॅबिनेटसाठी बाह्य अँटेना काय आहे
NB-IoT कॅबिनेट बाह्य अँटेना हा औद्योगिक IoT उपकरणांसाठी डिझाइन केलेला स्क्रू-माउंट केलेला वॉटरप्रूफ RF अँटेना आहे. हे बाह्य आणि औद्योगिक वातावरणात NB-IoT टर्मिनल्ससाठी स्थिर वायरलेस सिग्नल ट्रान्समिशन प्रदान करण्यासाठी उपकरणांच्या कॅबिनेटवर बाहेरून स्थापित केले आहे.
कामाचे तत्व
अनेक ग्राहकांचा चुकून असा विश्वास आहे की अँटेना हा केवळ धातूचा आंदोलक आहे आणि जलरोधक घरांचा सिग्नल कार्यक्षमतेवर कोणताही परिणाम होत नाही. खरं तर, NB-IoT कॅबिनेट बाह्य अँटेनाची संरचनात्मक रचना दीर्घ-अंतराच्या बाह्य संप्रेषणाच्या स्थिरतेवर थेट परिणाम करते. वेक्टर नेटवर्क विश्लेषक आणि शील्ड ॲनेकोइक चेंबर्सद्वारे कामकाजाच्या कामगिरीची चाचणी आणि पडताळणी केली जाऊ शकते.
1. कमी-फ्रिक्वेंसी ऑसीलेटर रेझोनंट स्ट्रक्चर
NB-IoT 700-960MHz लो-फ्रिक्वेंसी कम्युनिकेशन बँडमध्ये कार्यरत आहे, ज्यामध्ये लांब तरंगलांबी आणि ऑसिलेटर लांबी आणि ग्राउंड मॅचिंगसाठी उच्च आवश्यकता आहे. अँटेना आतील खंडित तांबे रेडिएटिंग घटक वापरतो, नॅरोबँड कमी-फ्रिक्वेंसी रेझोनान्सशी अचूकपणे जुळतो आणि रेझोनान्स ऑफसेट टाळतो आणि सामान्य शॉर्ट अँटेनामध्ये आढळणारी स्टँडिंग वेव्ह वाढवतो.
2. कॅबिनेट-आयसोलेटेड रेडिएशन स्ट्रक्चर
अँटेना कॅबिनेटच्या बाहेर स्थापित केला आहे. धातूचा स्क्रू फिक्सिंग आणि ग्राउंड कपलिंगसाठी वापरला जातो, तर ऑसिलेटर कॅबिनेट शीट मेटलपासून सुरक्षित अलगाव अंतर राखतो. हे RF सिग्नल शील्डिंग आणि मेटल एन्क्लोजरमुळे होणारे शोषण टाळते.
त्याच स्पेसिफिकेशनसाठी, मेटल कॅबिनेटमध्ये स्थापित केलेला अंगभूत अँटेना 6-9dB क्षीणन अनुभवू शकतो, तर बाह्य NB-IoT अँटेनामध्ये फक्त 1-2dB ची एकंदर क्षीणन असते.
3. मल्टी-लेयर सीलबंद जलरोधक संरचना
अँटेना संरक्षणाचे तीन स्तर प्रदान करण्यासाठी मागील वॉटरप्रूफ सिलिकॉन गॅस्केट, थ्रेडेड वॉटरप्रूफ रबर रिंग आणि इंजेक्शन-मोल्डेड लीड-आउट वायर संरचना स्वीकारतो. पावसाचे पाणी आणि संक्षेपण केबलसह कॅबिनेटमध्ये प्रवेश करू शकत नाही. 50Ω कोएक्सियल केबल स्थिर RF सिग्नल ट्रान्समिशन राखते आणि बाहेरील तापमान बदलांमुळे होणारे प्रतिबाधा वाहण्यास प्रतिबंध करते.
4. ध्वनी सप्रेशन स्ट्रक्चर
अँटेना बेस ग्राउंड कपलिंग रिंग जोडतो ज्यामुळे विद्युत पुरवठा, PLC आणि कॅबिनेटमधील रिलेद्वारे व्युत्पन्न होणारा इलेक्ट्रोमॅग्नेटिक आवाज फिल्टर होतो, आवाज पातळी कमी होते आणि IoT टर्मिनल बेस स्टेशन प्रवेशाचा यशाचा दर सुधारतो.
सुसंगत उपकरणे
NB-IoT अँटेना IoT टर्मिनल्ससाठी डिझाइन केले आहे ज्यांना मेटल कॅबिनेट संरक्षण आणि दीर्घकालीन बाह्य ऑपरेशन आवश्यक आहे. हे नागरी, व्यावसायिक आणि औद्योगिक उपकरणांसाठी योग्य आहे:
1. स्मार्ट रिमोट ट्रान्समिशन वॉटर मीटर कॅबिनेट
महानगरपालिका पाणी आणि वायू उपकरणे, गॅस कलेक्शन बॉक्स, पाइपलाइन प्रेशर मॉनिटरिंग आणि कंट्रोल कॅबिनेट आणि ऑनलाइन पाणी गुणवत्ता निरीक्षण उपकरणे.
2. स्मार्ट पॉवर आणि औद्योगिक नियंत्रण उपकरणे
आउटडोअर पॉवर कलेक्शन कॅबिनेट, लो-व्होल्टेज डिस्ट्रिब्युशन मॉनिटरिंग टर्मिनल्स, फोटोव्होल्टेइक एनर्जी स्टोरेज इंटिग्रेटेड कंट्रोल कॅबिनेट आणि वीज मीटर कॉन्सन्ट्रेटर.
3. स्मार्ट सिटी सुरक्षा उपकरणे
रोड डस्ट मॉनिटरिंग बॉक्स, पर्यावरण आणि हवामान निरीक्षण स्टेशन, पार्किंग बॅरियर कंट्रोल कॅबिनेट आणि आउटडोअर स्ट्रीट लॅम्प स्मार्ट कंट्रोलर.
4. औद्योगिक ऑटोमेशन टर्मिनल्स
फॅक्टरी वर्कशॉप डेटा एक्विझिशन कंट्रोल बॉक्स, वेअरहाऊस लॉजिस्टिक पोझिशनिंग टर्मिनल्स आणि इक्विपमेंट फॉल्ट वायरलेस अलार्म कॅबिनेट.
5. कृषी IoT उपकरणे
फील्ड सॉईल मॉनिटरिंग कॅबिनेट, एक्वाकल्चर वॉटर क्वालिटी कंट्रोल कॅबिनेट आणि ग्रीनहाऊस एनवायरमेंट इंटिग्रेटेड मॉनिटरिंग उपकरणे.
कोर उत्पादन
NB-IoT अँटेना फॅक्टरी म्हणून, आम्ही अनेक वर्षांपासून RF उत्पादनांवर लक्ष केंद्रित केले आहे. आम्ही बाह्य संप्रेषण कार्यप्रदर्शन आणि विश्वासार्हता सुधारण्यासाठी NB-IoT कॅबिनेटसाठी बाह्य अँटेनाची रचना इष्टतम करतो.
① IP67 आउटडोअर वॉटरप्रूफ डिझाइन
अँटेना हेड, थ्रेड आणि केबल आउटलेट IP67 वॉटरप्रूफ आणि डस्टप्रूफ चाचण्या उत्तीर्ण करून तिहेरी सिलिकॉन सीलिंग प्रक्रिया स्वीकारतात. हवामान-प्रतिरोधक ABS गृहनिर्माण आणि अँटी-ऑक्सिडेशन ॲल्युमिनियम मिश्र धातुचे नट मुसळधार पाऊस, धुके आणि बाहेरील संक्षेपण सहन करतात.
रचना -40°C ते उच्च-तापमान बाह्य वातावरणात स्थिर राहते, ज्यामुळे पावसाळी, थंड आणि किनारी भागात दीर्घकालीन वापरासाठी योग्य बनते.
② पूर्ण-बँड NB-IoT जुळणी आणि स्थिर VSWR कार्यप्रदर्शन
अँटेना संपूर्ण 700–960MHz NB-IoT फ्रिक्वेन्सी बँड कव्हर करते आणि तीन प्रमुख ऑपरेटरच्या NB नेटवर्कशी सुसंगत आहे. शिपमेंटपूर्वी प्रत्येक अँटेना फुल-बँड स्कॅनिंग नेटवर्क विश्लेषकाद्वारे कॅलिब्रेट केला जातो, स्थिर लांब-अंतर संवादासाठी VSWR ≤1.5 प्राप्त करतो.

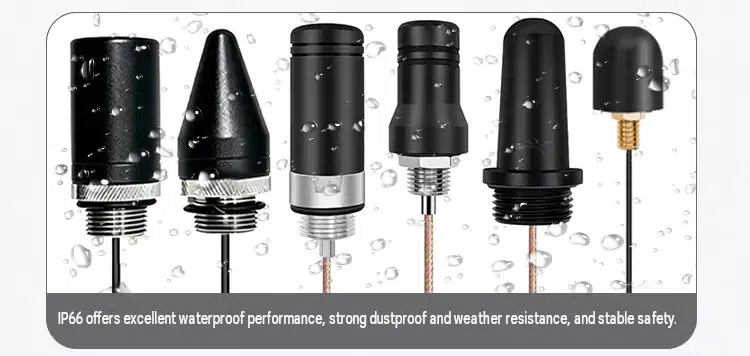

③ एकाधिक स्क्रू तपशील आणि लवचिक स्थापना
M12 आणि M16 थ्रेडेड पर्यायांसह, शंकूच्या आकाराचे हेड, दंडगोलाकार लहान आणि लांब रॉड डिझाइनमध्ये उपलब्ध. मानक कॅबिनेट दुय्यम ड्रिलिंगशिवाय थेट स्थापित केले जाऊ शकतात.
केबल 1.5m/3m/5m/10m च्या एकाधिक लांबीचे समर्थन करते आणि IPEX, SMA, BNC, आणि N सह कनेक्टर वेगवेगळ्या मॉड्यूल इंटरफेससाठी उपलब्ध आहेत.
④ शॉक आणि गंज प्रतिरोधक औद्योगिक संरचना
ऑक्सिडेशनच्या चांगल्या प्रतिकारासाठी अंतर्गत रेडिएटिंग घटक जाड ऑक्सिजन-मुक्त तांबे वापरतात. उच्च मीठ स्प्रे वातावरणात गंज आणि जॅमिंग कमी करण्यासाठी मेटल नट्स निष्क्रिय केले जातात.
कमी-तापमान शील्डेड कोएक्सियल केबल वाहनाच्या कंपन आणि उपकरणाच्या शॉक परिस्थितीत स्थिर कामगिरी प्रदान करते.
तपशीलवार तांत्रिक मापदंड सारणी
|
पॅरामीटर आयटम |
NB-IoT अँटेना साठी मानक मापदंड |
|
ऑपरेटिंग वारंवारता बँडशी जुळवून घेतले |
700MHz - 960MHz (सर्व-बँड NB-IoT युनिव्हर्सल) |
|
मानक प्रतिबाधा |
50Ω (रेडिओ वारंवारता उद्योगासाठी सामान्य मानक |
|
VSWR द्वारे स्थायी लहर |
≤1.5 (पूर्ण बँड मोजलेली मूल्ये) |
|
अँटेना वाढणे |
2.0dBi ते 3.0dBi |
|
पाणी प्रतिकार ग्रेड |
IP67 धूळ आणि पाणी प्रतिकार |
|
ऑपरेटिंग तापमान श्रेणी |
-40°C ते +75°C |
|
स्क्रू वैशिष्ट्यांचे निराकरण करा |
दोन मानक धागे, M12 आणि M16 |
|
गृहनिर्माण साहित्य |
हवामान-प्रतिरोधक ABS प्लास्टिक + ॲल्युमिनियम मिश्र धातु लॉक नट |
|
पर्यायी वायर लांबी |
1.5 मी / 3 मी / 5 मी / 8 मी / 10 मी |
|
पर्यायी संयुक्त प्रकार |
SMA पुरुष/महिला, IPEX प्रथम पिढी, BNC, N प्रकार |
|
मीठ फवारणी प्रतिकार कालावधी |
48 तासांसाठी ऑक्सिडेशन गंज नाही |
सामान्य FAQ विभाग
Q1: बाह्य NB-IoT अँटेनाची केबल लांबी आणि कनेक्टर बदलता येईल का?
उ: होय. मानक मॉडेल 1.5m ते 10m पर्यंत कोएक्सियल केबल लांबीचे समर्थन करतात. SMA, IPEX आणि N सारखे कनेक्टर आवश्यकतेनुसार बदलले जाऊ शकतात. मोठ्या प्रमाणात ऑर्डर कस्टम शेल रंग आणि लोगो सिल्क-स्क्रीन प्रिंटिंगला देखील समर्थन देतात.
Q2: हा आउटडोअर NB अँटेना एकाच वेळी चायना मोबाईल, चायना युनिकॉम आणि चायना टेलिकॉम NB कार्डशी सुसंगत आहे का?
उ: होय. अँटेना संपूर्ण 700–960MHz NB-IoT फ्रिक्वेन्सी बँड कव्हर करते आणि तीन प्रमुख ऑपरेटरच्या NB नेटवर्कशी सुसंगत आहे. वेगवेगळ्या फ्रिक्वेन्सी बँडसाठी वेगळ्या आवृत्त्या खरेदी करण्याची गरज नाही.
Q3: जेव्हा कॅबिनेट आतील जागा मर्यादित असेल तेव्हा वायर बेंडिंग अँटेना सिग्नलवर परिणाम करेल का?
A: केबल मोठ्या बेंडिंग त्रिज्यासह हळूवारपणे वाकली जाऊ शकते, परंतु 90-डिग्री वाकणे आणि वारंवार फोल्डिंग टाळले पाहिजे. स्थापनेदरम्यान, केबलला शक्य तितक्या सरळ ठेवा आणि लक्षणीय सिग्नल क्षीण होण्यापासून रोखण्यासाठी पॉवर सप्लाय आणि फ्रिक्वेन्सी कन्व्हर्टर सारख्या हस्तक्षेप स्त्रोतांपासून दूर ठेवा.
Q4: किनार्यावरील मीठ फवारणीच्या वातावरणात दीर्घकालीन वापरादरम्यान ऍन्टीनाच्या मेटल नटला गंजण्याची शक्यता असते का?
उत्तर: नाही. अँटेना लॉकिंग नट पॅसिव्हेटेड अँटी-रस्ट ॲल्युमिनियम मिश्र धातुपासून बनलेले आहे आणि 48-तास मीठ स्प्रे चाचणी उत्तीर्ण झाले आहे. किनारी भागात दीर्घकाळ बाहेरच्या वापरादरम्यान गंज किंवा जॅमिंग होण्याची शक्यता नसते. अत्यंत संक्षारक वातावरणासाठी, सानुकूलित गंजरोधक उपायांसाठी अभियंत्यांचा सल्ला घेतला जाऊ शकतो.
