2G/3G/4G LTE अँटेना
वायरलेस कम्युनिकेशन सोल्यूशन्समध्ये व्यापक कौशल्यासह, Qianmu कम्युनिकेशन ही चीन-आधारित FPC अँटेना उत्पादक, स्त्रोत कारखाना आणि 2G/3G/4G LTE अँटेनाच्या डिझाइन आणि उत्पादनात विशेष पुरवठादार आहे. त्याचे अँटेना 700MHz–2700MHz फुल-बँड कव्हरेज आणि GSM, WCDMA आणि LTE नेटवर्कला समर्थन देणारे, कोएक्सियल केबल वेल्डिंग तंत्रज्ञानासह FPC लवचिक सर्किट्स एकत्रित करतात. प्रत्येक उत्पादनाची पडताळणी RF anechoic चेंबर चाचणी, तापमान वृद्धत्व चाचण्या आणि सातत्यपूर्ण कामगिरीसाठी वेल्डिंग विश्वसनीयता मूल्यमापनाद्वारे केली जाते.

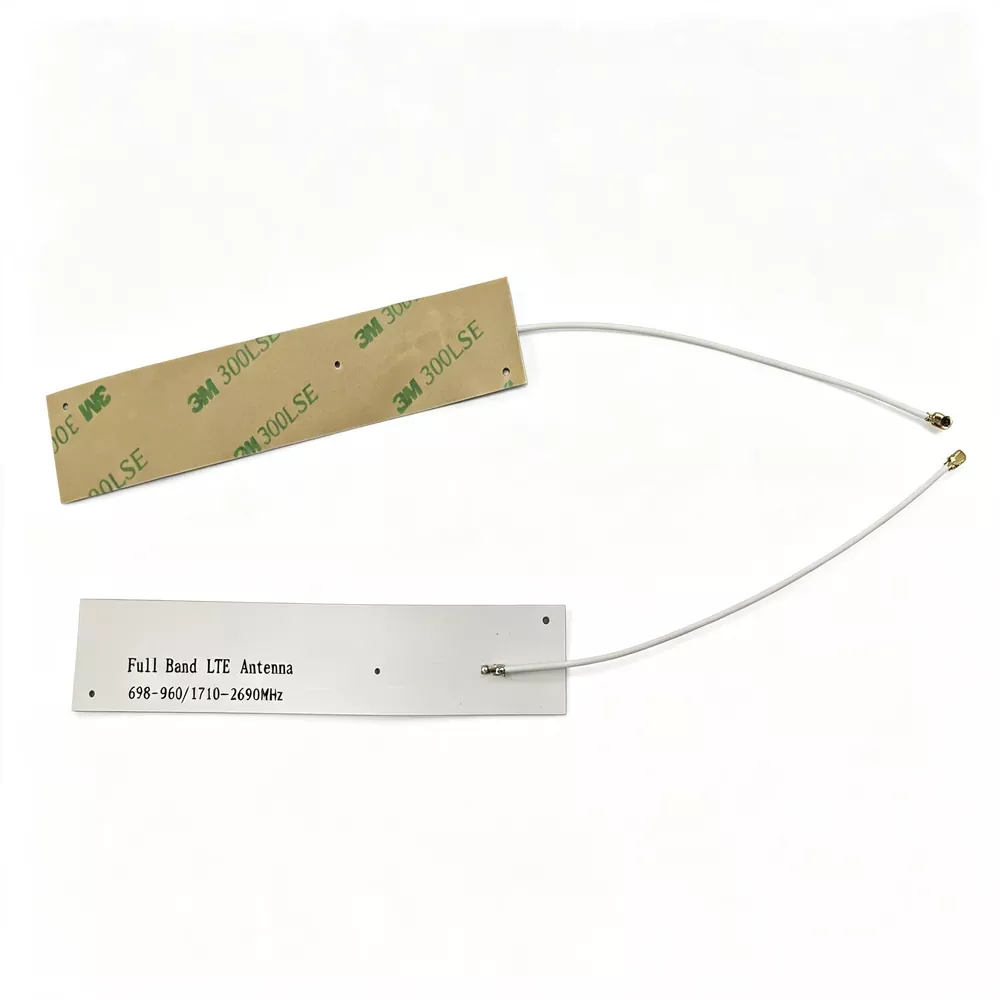

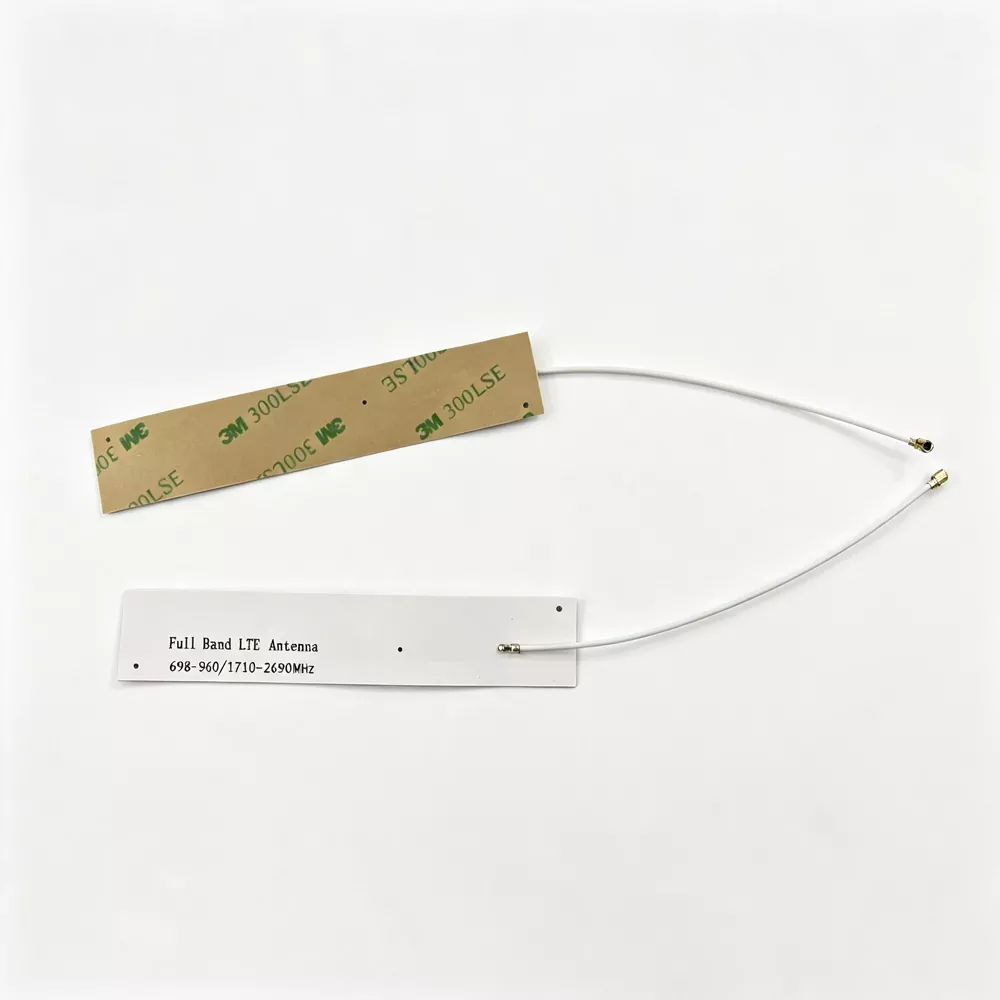

2G/3G/4G LTE अँटेना हा एक हलका, लवचिक आणि वाकण्यायोग्य अंगभूत फुल-बँड सेल्युलर कम्युनिकेशन अँटेना आहे. सामान्य पृष्ठभाग माउंट अँटेना विपरीत, हे उत्पादन FPC लवचिक सर्किट बोर्ड + कोएक्सियल डायरेक्ट सोल्डरिंग प्रक्रिया वापरते. अँटेना हलका, पातळ, मऊ आहे आणि वक्र पृष्ठभागावर आणि उपकरणाच्या आतील अरुंद स्लॉटमध्ये मुक्तपणे बसू शकतो. हे 2G GSM, 3G WCDMA आणि 4G LTE मल्टी-नेटवर्क सिग्नल ट्रान्समिशन आणि रिसेप्शनला समर्थन देते. सध्या लहान स्मार्ट आयओटी उपकरणांसाठी बिल्ट-इन कम्युनिकेशन अँटेना हा पसंतीचा प्रकार आहे, जो लहान अंगभूत जागा, कमकुवत सिग्नल, अस्थिर संपर्क आणि उपकरणाचा खराब कंपन प्रतिरोध यांसारख्या उद्योगातील वेदना बिंदूंचे मोठ्या प्रमाणावर निराकरण करतो.
ऑपरेशनचे तत्त्व
हा 2G/3G/4G LTE अँटेना FPC वेल्डेड कोएक्सियल अँटेना लवचिक मायक्रोस्ट्रिप ऑसिलेटर ॲरेच्या रेडिओ फ्रिक्वेंसी तत्त्वावर आधारित कार्य करतो आणि कोएक्सियल शील्ड फीडरसह सिग्नल प्रसारित करतो. हे तीन भागांमध्ये विभागलेले आहे: सिग्नल रेडिएशन लेयर, इन्सुलेटिंग सब्सट्रेट लेयर आणि शिल्डेड ट्रान्समिशन लेयर. कार्यरत तर्क स्थिर आणि कार्यक्षम आहे:
• Rf रेडिएशन तत्त्व: FPC बोर्ड पृष्ठभाग तंतोतंत मल्टी-बँड ऑसिलेटर रेषा कोरते, 2G/3G/4G फुल बँड रेझोनान्स पॉइंटशी अचूकपणे जुळते, कोणतेही बँड डेड झोन नाही, मोजलेले पूर्ण बँड स्टँडिंग वेव्ह प्रमाण स्थिर आहे ≤1.5, सिग्नल रिफ्लेक्शन लॉस अत्यंत कमी आहे.
• वेल्डेड ट्रान्समिशनचे फायदे: उच्च-तापमान टिन सोल्डरिंगद्वारे कोएक्सियल लाइन आणि एफपीसी ऑसिलेटर प्लेट एका तुकड्यात तयार होतात. कॉमन रिव्हेटेड आणि क्लॅम्प्ड स्ट्रक्चरच्या तुलनेत, मोजलेली भूकंपाची कार्यक्षमता 85% ने सुधारली आहे आणि दीर्घकालीन कंपन वातावरणात शून्य संपर्क शेडिंग आणि शून्य सिग्नल डिस्कनेक्शन आहे.
• शिल्डिंग अँटी-इंटरफरेन्स मेकॅनिझम: RG1.13 कोएक्सियल लाइन डबल-लेयर शील्डिंग स्ट्रक्चर CPU, पॉवर सप्लाय आणि उपकरणाच्या मुख्य बोर्डच्या चिपमधून इलेक्ट्रोमॅग्नेटिक आवाज प्रभावीपणे वेगळे करते. उपकरणांच्या अंतर्गत हस्तक्षेप वातावरणात मोजले जाते, सिग्नल रिसेप्शनची संवेदनशीलता 3-5 डीबीने वाढते.
• सर्वदिशात्मक विकिरण वैशिष्ट्ये: प्लॅनर सर्वदिशात्मक प्रसारण आणि रिसेप्शन डिझाइन अशा परिस्थितीत स्थिर सिग्नल आउटपुट राखू शकते जेथे डिव्हाइसचे संलग्न शेल आणि मेटल केसिंग अवरोधित केले आहे आणि iot डिव्हाइस बाह्य नेटवर्किंगच्या यशाचा दर 28% ने वाढला आहे.
उत्पादन फायदे
व्यावसायिक FPC अँटेना फॅक्टरी म्हणून, आमचा 2G/3G/4G LTE अँटेना FPC वेल्डेड कोएक्सियल अँटेना "स्थिरता, लहान आकार, लवचिकता, टिकाऊपणा, अचूकता" चे पाच मुख्य फायदे हायलाइट करते, उद्योगातील अंगभूत अँटेनाच्या सामान्य समस्यांचे थेट निराकरण करते:
1. एकात्मिक वेल्डिंग प्रक्रिया खराब संपर्क काढून टाकते
हे समाक्षीय रेषा आणि FPC बोर्ड दरम्यान उच्च तापमानाच्या अचूक वेल्डिंग प्रक्रियेचा वापर करते, ॲडॉप्टर टर्मिनल्स आणि स्नॅप गॅप नसतात, उपकरणांच्या कंपन आणि वाहतुकीच्या धक्क्यांमुळे अँटेना सैल होणे आणि सिग्नल फ्लिकरिंगची समस्या पूर्णपणे सोडवते, वाहने आणि उद्योगांमधील कठोर कंपन परिस्थितीसाठी योग्य.

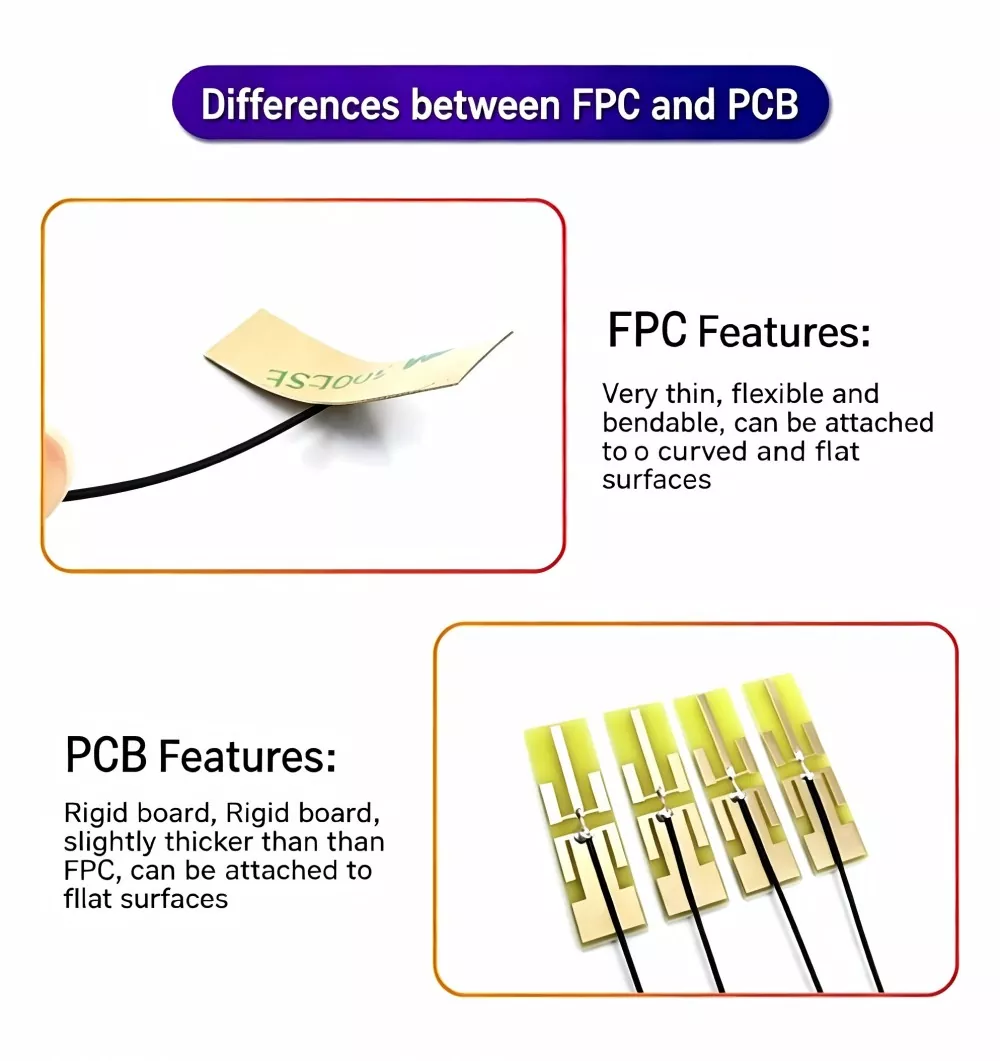

2 लवचिक, अति-पातळ आणि वाकण्यायोग्य, अरुंद अंगभूत जागेसाठी योग्य
फक्त 0.1 मिमीच्या एकूण जाडीसह, लवचिक बेस मटेरियल मुक्तपणे वाकले जाऊ शकते, वक्र पृष्ठभागांमध्ये बसू शकते आणि डिव्हाइसची अंतर्गत जागा न घेता गॅपमध्ये स्थापित केले जाऊ शकते, सूक्ष्म, पातळ आणि हलक्या स्मार्ट उपकरणांच्या डिझाइन आवश्यकता पूर्ण करते.
3 पूर्ण बँड कव्हरेज, ब्लाइंड स्पॉट्सशिवाय संपूर्ण नेटवर्क प्रवेश
700MHz ते 2700MHz पर्यंतचे सर्व बँड, चायना मोबाइल, चायना युनिकॉम आणि चायना टेलीकॉम 2G/3G/4G सर्व नेटवर्कशी सुसंगत ऑपरेटर वेगळे न करता, एक अँटेना सर्व सेल्युलर कम्युनिकेशन परिस्थितींमध्ये फिट बसतो, ज्यामुळे ग्राहकांच्या इन्व्हेंटरी खर्चात लक्षणीय घट होते.
4. मजबूत विरोधी हस्तक्षेप क्षमतेसह डबल-लेयर शील्ड वायर
RG1.13 डबल-लेयर शील्डेड समाक्षीय केबलसह मानक, उपकरणांच्या आतील चिप्स, वीज पुरवठा आणि सर्किट बोर्ड यांच्या इलेक्ट्रोमॅग्नेटिक हस्तक्षेपास प्रभावीपणे प्रतिकार करते, बंद उपकरणांच्या घरामध्ये आवाज किंवा अंतर न ठेवता सिग्नल स्थिर राहतो.
5 औद्योगिक-दर्जाचे हवामान-प्रतिरोधक आणि टिकाऊ, दीर्घकालीन 24-तास ऑपरेशनसाठी योग्य
FPC बेस मटेरियल उच्च आणि कमी तापमानाला, वृद्धत्वाला आणि क्रॅकिंगला प्रतिरोधक आहे आणि -40 °C ते +85 °C वातावरणात स्थिरपणे कार्य करू शकते, औद्योगिक उपकरणे आणि वर्षभर अखंडित ऑपरेशनसाठी आउटडोअर iot टर्मिनलची आवश्यकता पूर्ण करते.
6. सानुकूलनाची उच्च पदवी
लाइन लांबी, इंटरफेस, आकार, प्रतिबाधा पॅरामीटर्स, सोल्डर इंटरफेस जसे की आवश्यकतेनुसार IPEX, SMA, BNC यांच्या सानुकूलनास समर्थन देते, ग्राहक लोगोच्या बॅच सिल्क-स्क्रीन प्रिंटिंगला समर्थन देते आणि OEM/ODM परदेशी व्यापार करार उत्पादन आवश्यकतांशी सुसंगत आहे.
तांत्रिक तपशील
|
पॅरामीटर आयटम |
मानक तांत्रिक मापदंड |
|
उत्पादनाचे नाव |
2G/3G/4G LTE अँटेना |
|
ऑपरेटिंग बँड |
700MHz ते 2700MHz (GSM/ WCDMA/ LTE पूर्ण बँड) |
|
अँटेना वाढणे |
3~5dBi |
|
उभे बॉबी VSWR |
≤१.५ |
|
प्रतिबाधा |
50 Ω |
|
ध्रुवीकरण मोड |
सर्वदिशा उभ्या ध्रुवीकरण |
|
वायर वैशिष्ट्य |
0.81/1.13 / RG174 / RG178 |
|
कनेक्शन प्रक्रिया |
FPC शीट्स कोएक्सियल लाईनवर पूर्णपणे वेल्डेड केले जातात |
|
ऑपरेटिंग तापमान |
-40°C ते +85°C |
|
अँटेना जाडी |
0.1 मिमी अति-पातळ लवचिक |
|
मानक इंटरफेस |
IPEX/U.FL (सानुकूलित SMA/BNC) |
|
वायर लांबी |
10cm/15cm/20cm (सानुकूल करण्यायोग्य) |
स्थापना आणि वापर मार्गदर्शक
हा FPC अँटेना अंगभूत एम्बेडेड इन्स्टॉलेशन आहे, ऑपरेट करणे सोपे आहे, मोठ्या प्रमाणात उत्पादन असेंब्लीसाठी योग्य आहे आणि व्यावसायिक डीबगिंगची आवश्यकता नाही. पायऱ्या खालीलप्रमाणे आहेत.

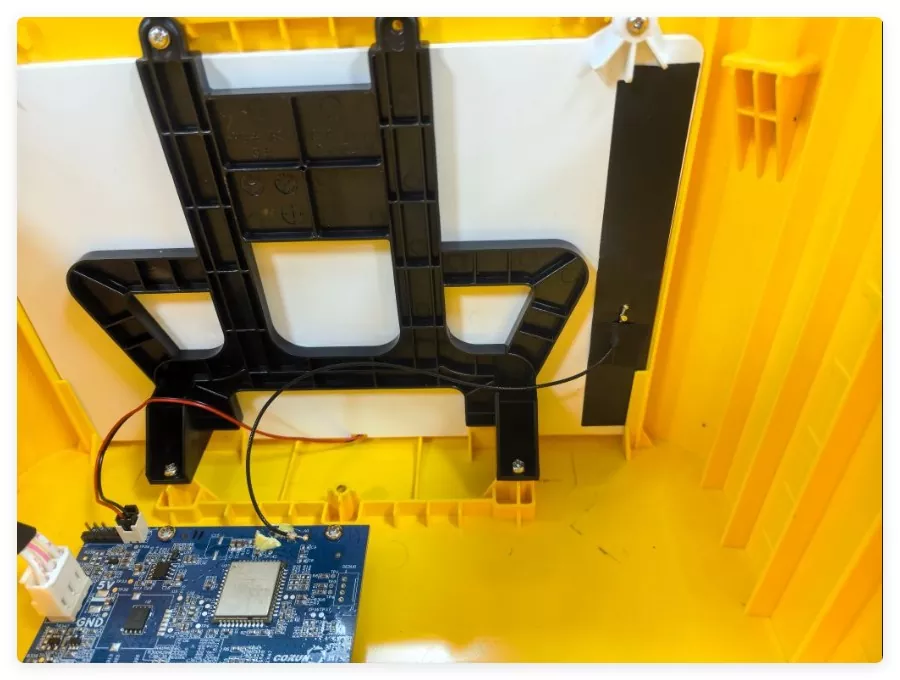

1. स्थान निवड: मदरबोर्ड चिप, पॉवर सप्लाय आणि मेटल केसिंगपासून दूर, सिग्नल ब्लॉकिंग आणि हस्तक्षेप टाळण्यासाठी डिव्हाइसच्या आत एक खुला क्षेत्र निवडा.

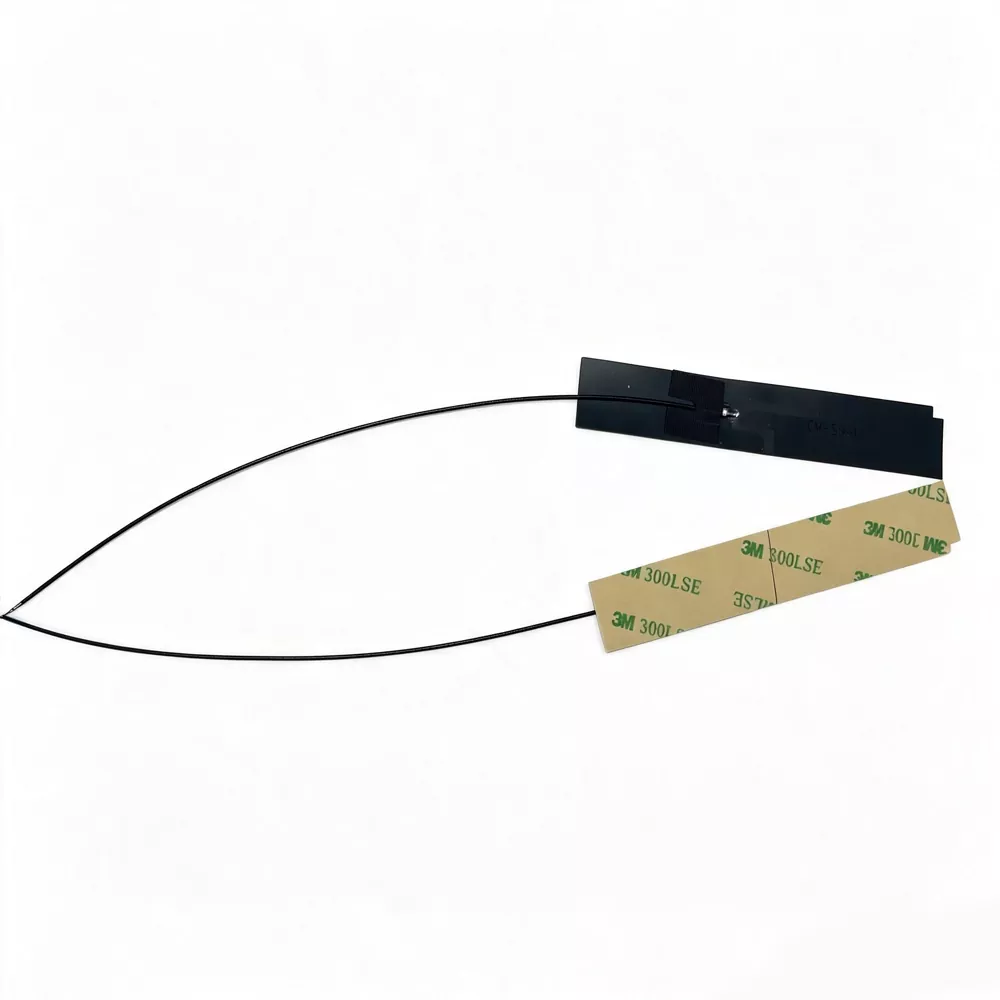

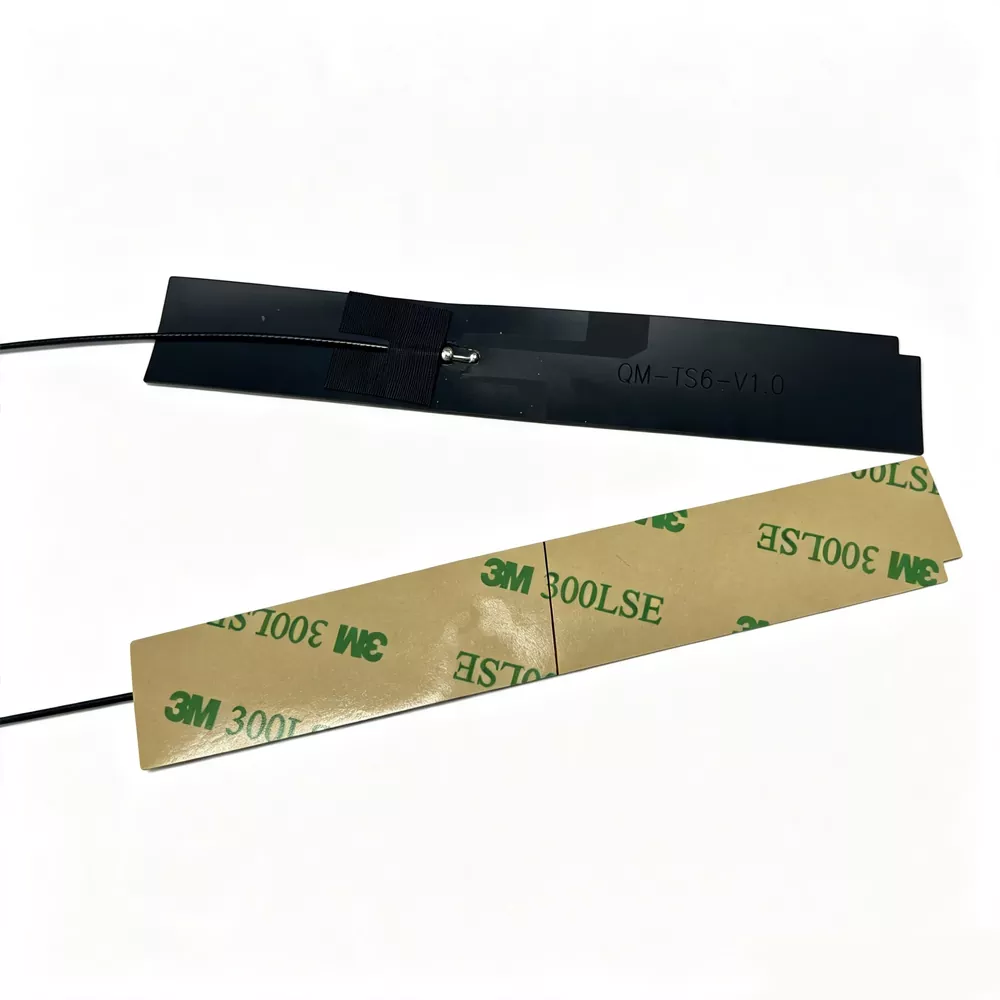

2. फिट आणि फिक्स करा: अँटेनाचा मागील भाग उच्च-शक्तीच्या 3M चिकटवतासह येतो. डिव्हाइसच्या आतील भिंतीवरील धूळ आणि तेलाचे डाग साफ केल्यानंतर, ते सपाट आणि घट्टपणे फिट करा आणि उपकरणाच्या वक्र पृष्ठभागावर बसण्यासाठी आवश्यकतेनुसार वाकवा.
3. इंटरफेस डॉकिंग: मागील बाजूस असलेल्या IPEX/SMA इंटरफेसला डिव्हाइस मॉड्यूल अँटेना सॉकेटशी तंतोतंत कनेक्ट करा आणि वायरचे हिंसक खेचणे टाळण्यासाठी ते हळूवारपणे बांधा.
4. वायरची संघटना: पिळणे, वाकणे किंवा मृत दुमडणे टाळण्यासाठी आणि सिग्नलवर परिणाम करू शकणाऱ्या शिल्डिंग लेयरला होणारे नुकसान टाळण्यासाठी जादा तारा व्यवस्थित साठवल्या पाहिजेत.
5. पॉवर-ऑन चाचणी: असेंब्ली पूर्ण झाल्यानंतर, सर्व 2G/3G/4G नेटवर्क सिग्नल सामान्यपणे प्राप्त होतात याची चाचणी घेण्यासाठी पॉवर चालू करा आणि नेटवर्कशी कनेक्ट करा आणि नंतर मोठ्या प्रमाणात उत्पादन शक्य आहे.
वारंवार विचारले जाणारे प्रश्न
Q1: हा 2G/3G/4G LTE अँटेना FPC वेल्डेड कोएक्सियल अँटेना वापरण्यासाठी वाकलेला असू शकतो का?
A1: होय. उत्पादन लवचिक FPC बेस मटेरियलचे बनलेले आहे, जे मुक्तपणे वाकले जाऊ शकते आणि वक्र पृष्ठभागांवर फिट केले जाऊ शकते. हे डिव्हाइसच्या लहान अंगभूत जागेत बसते आणि सामान्यपणे वाकल्यावर सिग्नल कार्यक्षमतेत खंडित होणार नाही किंवा प्रभावित करणार नाही.
Q2: तुम्ही सानुकूल केबल लांबी आणि इंटरफेस प्रकारांना समर्थन देता का?
A2: पूर्णपणे समर्थित. सोर्स फॅक्टरी म्हणून, 10cm ते 50cm पर्यंत सानुकूल करण्यायोग्य लाइन लांबी, SMA, BNC, IPEX, लोगो सिल्क-स्क्रीन आणि आकाराचे फाइन-ट्यूनिंग सारखे बदलण्यायोग्य इंटरफेस समर्थित आहेत.
Q3: सामान्य पेस्ट केलेल्या अँटेनापेक्षा सोल्डरिंग प्रक्रियेचे काय फायदे आहेत?
A3: कोएक्सियल लाइन वेल्डिंग एका तुकड्यात, कोणतेही सैल अंतर नाही, मजबूत शॉक प्रतिरोध, तन्य प्रतिरोध, वृद्धत्वविरोधी कार्यप्रदर्शन, उपकरणे कंपन, सिग्नल फ्लिकर आणि उच्च-तापमान वातावरणात खराब संपर्काच्या समस्या पूर्णपणे सोडवते, कठोर औद्योगिक आणि वाहन परिस्थितींसाठी अधिक योग्य.
