बॉडी कॅम जीपीएस अँटेना पोझिशनिंग अचूकता आणि पुरावा शोधण्यायोग्यता कशी सुधारू शकते

आधुनिक कायद्याची अंमलबजावणी आणि फील्ड रेकॉर्डिंग उपकरणांसाठी, विश्वासार्ह पोझिशनिंग सोयीपेक्षा जास्त आहे - याचा थेट पुरावा शोधण्यायोग्यता आणि ऑपरेशनल सुरक्षिततेवर परिणाम होऊ शकतो.कियानमूविकसित करतेबॉडी कॅम जीपीएस अँटेनाबॉडी-व्हर्न कॅमेरे, पुरावे संकलन टर्मिनल, गस्त उपकरणे आणि इतर मागणी असलेल्या मोबाइल उपकरणांसाठी औद्योगिक दर्जाचा GNSS सिरेमिक अँटेना. त्याचे GPS, BeiDou, GLONASS आणि Galileo सहत्वता, RHCP डिझाइन आणि खडबडीत सिरॅमिक रचना आव्हानात्मक वातावरणात स्थिर उपग्रह रिसेप्शन राखण्यासाठी डिझाइन केलेले आहे.

बॉडी-वॉर्न कॅमेऱ्यातील GPS अँटेना मानवी-शरीरातील अडथळे, कॉम्पॅक्ट उपकरण संरचना, मेटल शील्डिंग, सेल्युलर RF मॉड्यूल्स, बॅटरी आणि बाहेरील परिस्थिती बदलणे यावर कार्य करणे आवश्यक आहे. एक योग्य GNSS अँटेना म्हणून मूलभूत उपग्रह रिसेप्शनपेक्षा अधिक आवश्यक आहे. हा लेख सिरेमिक अँटेना बांधकाम, गोलाकार ध्रुवीकरण, RF हस्तक्षेप नियंत्रण, रुंद-तापमान सामग्री आणि योग्य स्थापना स्थिर स्थितीत कसे योगदान देतात हे स्पष्ट करतो. हे सिरेमिक आणि लवचिक FPC अँटेना तंत्रज्ञानाची तुलना देखील करते आणि व्यावसायिक बॉडी कॅमेऱ्यांच्या निर्मात्यांसाठी मुख्य निवड आणि स्थापना विचारांची रूपरेषा देते.

सामग्री सारणी

1. बॉडी कॅम जीपीएस अँटेना म्हणजे काय?
2. बॉडी-वॉर्न कॅमेऱ्यांमध्ये जीपीएस परफॉर्मन्स का महत्त्वाचा असतो?
3. खरेदीदारांनी कोणते कार्यप्रदर्शन घटकांचे मूल्यांकन केले पाहिजे?
4. सिरॅमिक जीपीएस अँटेना वि. एफपीसी अँटेना
5. मुख्य तांत्रिक तपशील
6. जीपीएस अँटेना कसा स्थापित करावा?
7. ठराविक अनुप्रयोग
8. वारंवार विचारले जाणारे प्रश्न
9. निष्कर्ष

बॉडी कॅम जीपीएस अँटेना म्हणजे काय?

बॉडी कॅम GPS अँटेना हा एक विशेष GNSS प्राप्त करणारा घटक आहे जो बॉडी-वेर्न कॅमेरे आणि पोर्टेबल पुरावे-रेकॉर्डिंग टर्मिनल्ससाठी उपग्रह नेव्हिगेशन सिग्नल प्राप्त करण्यासाठी डिझाइन केलेले आहे. सामान्य उद्देशाच्या GPS अँटेनाच्या विपरीत, शरीरातील अडथळे, इलेक्ट्रॉनिक हस्तक्षेप, हालचाल आणि बाहेरील वातावरण बदलताना ते कॉम्पॅक्ट एन्क्लोजरमध्ये चालले पाहिजे.

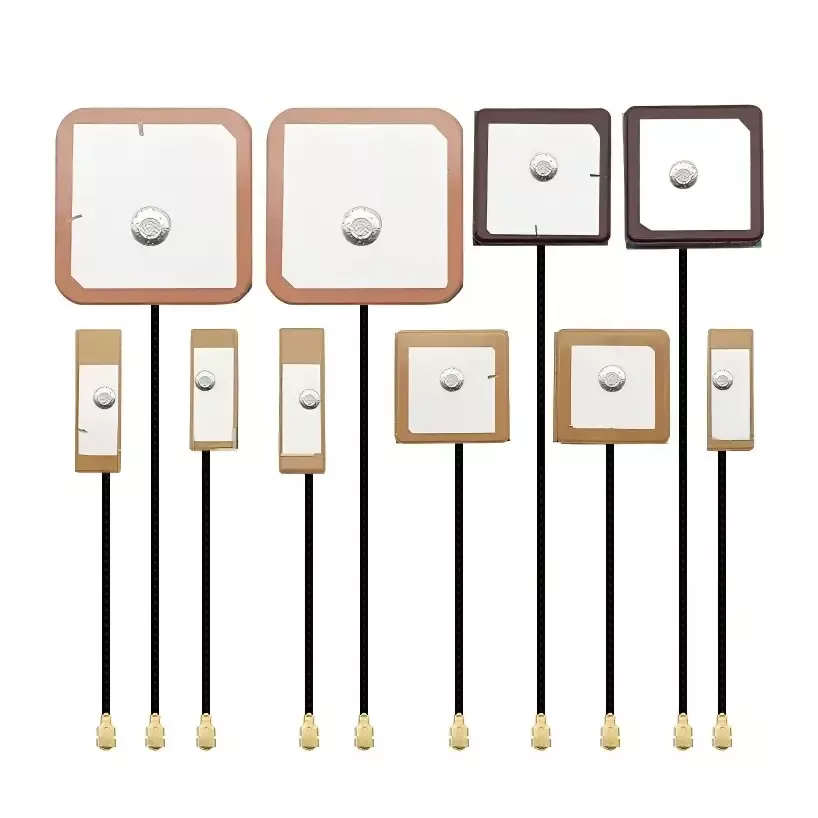

कियानमू च्या सोल्युशनमध्ये उच्च-डायलेक्ट्रिक सिरॅमिक पॅच रचना आणि उजव्या हाताने वर्तुळाकार ध्रुवीकरण (RHCP) वापरले जाते. डिझाईन 1575.42 MHz वर GPS L1 आणि 1561 MHz वर BeiDou B1 ला सपोर्ट करते, तर प्रमुख उपग्रह नेव्हिगेशन सिस्टीमसह सुसंगतता देशांतर्गत आणि आंतरराष्ट्रीय दोन्ही बाजारपेठांमध्ये व्यावसायिक पोझिशनिंग ऍप्लिकेशनला समर्थन देऊ शकते.

अँटेना उपग्रह सिग्नल प्राप्त करतो आणि पोझिशनिंग चिपसेटवर ऑप्टिमाइझ केलेला RF सिग्नल पास करतो. डिव्हाइस नंतर स्थान, वेग, वेळ आणि उंची माहितीची गणना करू शकते आणि रेकॉर्ड केलेल्या ऑडिओ आणि व्हिडिओसह स्थान डेटा संबद्ध करू शकते. हे रेकॉर्ड केलेली सामग्री आणि घटना घडलेल्या स्थानादरम्यान एक व्यावहारिक कनेक्शन तयार करते.

बॉडी-वॉर्न कॅमेऱ्यांमध्ये जीपीएस परफॉर्मन्स का महत्त्वाचा असतो?

कर्मचारी चालत असताना, धावत असताना, वळत असताना, इमारतींमध्ये प्रवेश करताना किंवा वाहने चालवताना शरीराने घातलेले कॅमेरे वारंवार वापरले जातात. या हालचाली स्थिर GPS रिसीव्हरच्या अनुभवापेक्षा अधिक कठीण RF वातावरण तयार करतात.

स्थिर स्थिती अनेक व्यावहारिक फायदे प्रदान करू शकते:

• पुरावा शोधण्यायोग्यता:स्थान माहिती रेकॉर्ड केलेले फुटेज आणि ऑपरेशनल इव्हेंटशी संबंधित असू शकते.
• सतत प्रक्षेपण नोंदी:विश्वसनीय उपग्रह रिसेप्शन हालचाली ट्रॅकिंगमधील अंतर कमी करण्यास मदत करते.
• ऑपरेशनल जागरूकता:फील्ड टीम मोबाईल ऑपरेशन्स दरम्यान अधिक विश्वासार्ह स्थान माहिती मिळवू शकतात.
• पोझिशनिंग ड्रिफ्ट कमी केले:कमकुवत किंवा परावर्तित सिग्नलमुळे होणारे अस्थिर स्थान वाचन मर्यादित करण्यात अँटेनाची उत्तम कार्यक्षमता मदत करू शकते.
• जागतिक उपयोजन:मल्टी-सिस्टम GNSS सुसंगतता वेगवेगळ्या भौगोलिक बाजारपेठांसाठी असलेल्या उपकरणांसाठी उपयुक्त आहे.

निर्मात्यांसाठी, म्हणून अँटेना निवडीचा विचार बॉडी-कॅमेरा डिझाइनच्या सुरुवातीच्या टप्प्यात अंतिम घटक-निवड कार्य म्हणून न करता विचार केला पाहिजे.

खरेदीदारांनी कोणते कार्यप्रदर्शन घटकांचे मूल्यांकन केले पाहिजे?

1. उपग्रह प्रणाली सुसंगतता

व्यावसायिक बॉडी कॅमेरे वेगवेगळ्या देशांमध्ये आणि ऑपरेटिंग वातावरणात तैनात केले जाऊ शकतात. GLONASS आणि Galileo ला सामावून घेताना GPS आणि BeiDou चे समर्थन करणे देशांतर्गत आणि परदेशी बाजारपेठांसाठी उपकरणे डिझाइन करताना अधिक लवचिकता प्रदान करू शकतात.

2. परिपत्रक ध्रुवीकरण

GNSS उपग्रह सिग्नलमध्ये गोलाकार ध्रुवीकरण वैशिष्ट्ये आहेत. RHCP अँटेना या सिग्नल गुणधर्माशी जुळण्यासाठी डिझाइन केले आहे आणि विशिष्ट परावर्तित आणि अयोग्य ध्रुवीकृत सिग्नलचा प्रभाव कमी करण्यात मदत करू शकतो. हे विशेषतः इमारती, वाहने, धातू संरचना आणि इतर प्रतिबिंबित पृष्ठभागांभोवती उपयुक्त ठरते.

3. आरएफ हस्तक्षेपाचा प्रतिकार

आधुनिक बॉडी कॅमेरामध्ये 4G/5G कम्युनिकेशन मॉड्यूल, वाय-फाय, प्रोसेसर, बॅटरी आणि इतर इलेक्ट्रॉनिक सर्किट असू शकतात. हे घटक विद्युतदृष्ट्या जटिल वातावरण तयार करू शकतात. अँटेना जुळणे आणि योग्य भौतिक वेगळे करणे अवांछित RF कपलिंग कमी करण्यात आणि स्थिती स्थिरता सुधारण्यास मदत करू शकते.

4. पर्यावरणीय विश्वसनीयता

व्यावसायिक उपकरणे उन्हाळ्यातील उष्णता, हिवाळ्यातील थंडी, कंपन, प्रभाव, आर्द्रता आणि दीर्घकाळ बाहेरील कामकाजाच्या संपर्कात येऊ शकतात. Qianmu चे औद्योगिक सिरॅमिक डिझाइन -40°C ते +75°C या ऑपरेटिंग तापमान श्रेणीसाठी निर्दिष्ट केले आहे, जेथे ग्राहक-श्रेणीचे घटक पुरेसे पर्यावरणीय मार्जिन प्रदान करू शकत नाहीत अशा अनुप्रयोगांना समर्थन देतात.

5. यांत्रिक टिकाऊपणा

शरीराने घातलेली उपकरणे वारंवार हालचाल आणि शारीरिक हाताळणीचा अनुभव घेतात. यांत्रिक टिकाऊपणाला प्राधान्य असलेल्या अनुप्रयोगांमध्ये लवचिक संरचनेपेक्षा कठोर सिरेमिक अँटेना रचना अधिक चांगली मितीय स्थिरता प्रदान करू शकते.

सिरॅमिक जीपीएस अँटेना वि. एफपीसी अँटेना

सिरेमिक आणि एफपीसी अँटेना तंत्रज्ञान दोन्ही उपयुक्त असू शकतात, परंतु त्यांची वैशिष्ट्ये भिन्न आहेत. योग्य निवड उत्पादनाची रचना, उपलब्ध जागा, पर्यावरणीय परिस्थिती, आवश्यक पोझिशनिंग कार्यप्रदर्शन आणि लक्ष्य अनुप्रयोग यावर अवलंबून असते.

व्यावसायिक पुरावे-रेकॉर्डिंग उपकरणे विकसित करणाऱ्या उत्पादकांसाठी, सिरॅमिक GNSS अँटेना RF कार्यप्रदर्शन, पर्यावरणीय प्रतिकार आणि संरचनात्मक स्थिरता यांचे उपयुक्त संयोजन देऊ शकते.

मुख्य तांत्रिक तपशील

बॉडी कॅमेऱ्यासाठी GPS अँटेनाचे मूल्यमापन करताना, अभियंत्यांनी केवळ नाममात्र वारंवारता सुसंगततेवर लक्ष केंद्रित करण्याऐवजी संपूर्ण RF आणि यांत्रिक तपशीलांचे पुनरावलोकन केले पाहिजे.

ही वैशिष्ट्ये RF अभियंत्यांसाठी उपयुक्त प्रारंभ बिंदू प्रदान करतात. तथापि, संपूर्ण बॉडी-कॅमेरा एन्क्लोजरमध्ये एकत्रीकरण केल्यानंतर अंतिम अँटेना कार्यप्रदर्शन नेहमी सत्यापित केले पाहिजे कारण गृहनिर्माण साहित्य, बॅटरी प्लेसमेंट, PCB लेआउट, केबल रूटिंग आणि जवळपासचे वायरलेस मॉड्यूल वास्तविक RF कार्यक्षमतेवर लक्षणीय परिणाम करू शकतात.

जीपीएस अँटेना कसा स्थापित करावा?

उच्च-कार्यक्षमता असलेला अँटेना देखील चुकीच्या पद्धतीने स्थापित केला असल्यास कमी कामगिरी करू शकतो. योग्य यांत्रिक आणि RF एकत्रीकरण म्हणून आवश्यक आहे.

एक योग्य प्रतिष्ठापन स्थिती निवडा

सिरॅमिक रेडिएशन क्षेत्र थेट मेटल हाऊसिंग, बॅटरी किंवा मेटल ब्रॅकेटने झाकले जाऊ नये. बॉडी कॅमेऱ्याच्या वरच्या भागाकडे नॉन-मेटलिक क्षेत्र सामान्यतः श्रेयस्कर आहे. Qianmu 4G/5G आणि वाय-फाय अँटेना पासून कमीतकमी 15 मिमी वेगळे ठेवण्याची शिफारस करते जेथे उत्पादन रचना परवानगी देते.

योग्य सोल्डरिंग प्रक्रियेचे अनुसरण करा

पिन-प्रकार अँटेनासाठी, सोल्डर सांधे पूर्ण आणि सुरक्षित असावेत. SMT उत्पादनांसाठी, अँटेना योग्यरित्या संरेखित केला पाहिजे आणि शिफारस केलेल्या PCB प्रक्रियेनुसार माउंट केला पाहिजे. जास्त यांत्रिक दबाव टाळावा कारण सिरेमिक घटक अयोग्य हाताळणीमुळे खराब होऊ शकतात.

केबल आणि पॉवर-लाइन रूटिंग नियंत्रित करा

पॉवर लाईन्स आणि हाय-करंट सर्किट्ससह अनावश्यक कपलिंग कमी करण्यासाठी अँटेना केबल्स काळजीपूर्वक रूट केल्या पाहिजेत. जेथे योग्य असेल तेथे, मजबूत विद्युत हस्तक्षेप स्त्रोतांपासून अँटेना वेगळे करण्यासाठी इन्सुलेट सामग्री देखील वापरली जाऊ शकते.

संपूर्ण डिव्हाइसची चाचणी घ्या

प्रयोगशाळेतील घटक चाचणी महत्त्वाची आहे, परंतु ती पूर्ण-मशीन पडताळणीची जागा घेऊ नये. असेंब्लीनंतर, निर्मात्यांनी कोल्ड-स्टार्ट आणि हॉट-स्टार्ट उपग्रह संपादन, स्थिती अचूकता, उपग्रह संख्या आणि वास्तववादी बाह्य परिस्थितीमध्ये मार्गक्रमण सातत्य यांचे मूल्यांकन केले पाहिजे.

बॉडी कॅम जीपीएस अँटेना कोणते अनुप्रयोग वापरू शकतात?

व्यावसायिक GNSS अँटेना मोबाइल रेकॉर्डिंग आणि पोझिशनिंग उपकरणांच्या विस्तृत श्रेणीस समर्थन देऊ शकतो, यासह:

• 4G/5G कायद्याची अंमलबजावणी करणारे शरीर कॅमेरे
• पोलीस आणि वाहतूक अंमलबजावणी रेकॉर्डिंग टर्मिनल
• शहरी व्यवस्थापन आणि रस्ते प्रशासन बॉडी कॅमेरे
• अग्निशमन विभागाचे दृकश्राव्य पुरावे उपकरणे
• स्फोट-पुरावा आणि आंतरिक सुरक्षित रेकॉर्डिंग टर्मिनल
• खाणकाम आणि पेट्रोकेमिकल तपासणी उपकरणे
• पॉवर तपासणी आणि रेल्वे गस्त साधने
• बाह्य तपासणी आणि फील्ड-ऑपरेशन टर्मिनल
• एक्सपोर्ट-ओरिएंटेड मल्टी-बँड बॉडी-वर्न कॅमेरे

GNSS रिसेप्शन, कॉम्पॅक्ट इंटिग्रेशन आणि पर्यावरणीय टिकाऊपणाचे संयोजन हे अँटेना तंत्रज्ञान विशेषत: व्यावसायिक उपकरणांसाठी संबंधित बनवते ज्यांना सतत बाहेरून नियंत्रित घरातील वातावरणात काम करणे आवश्यक आहे.

वारंवार विचारले जाणारे प्रश्न

1. बॉडी कॅम जीपीएस अँटेना कोणत्या सॅटेलाइट सिस्टमला सपोर्ट करते?

अँटेना GPS L1 आणि BeiDou B1 फ्रिक्वेन्सीच्या आसपास डिझाइन केलेले आहे आणि GPS, BeiDou, GLONASS आणि Galileo चा समावेश असलेल्या मल्टी-सिस्टम GNSS ऍप्लिकेशन्सना समर्थन देते.

2. GNSS रिसेप्शनसाठी RHCP महत्वाचे का आहे?

RHCP, किंवा उजव्या हाताचे वर्तुळाकार ध्रुवीकरण, सामान्य GNSS उपग्रह सिग्नलच्या ध्रुवीकरण वैशिष्ट्यांशी जुळते. हे रिसेप्शन सुसंगतता सुधारण्यात आणि काही परावर्तित किंवा अयोग्य ध्रुवीकृत सिग्नलचा प्रभाव कमी करण्यात मदत करू शकते.

3. तीव्र तापमानात अँटेना काम करू शकतो का?

निर्दिष्ट ऑपरेटिंग तापमान श्रेणी -40°C ते +75°C आहे, ज्यामुळे अनेक मागणी असलेल्या बाह्य आणि औद्योगिक अनुप्रयोगांसाठी अँटेना योग्य बनतो.

4. नवीन बॉडी-कॅमेरा डिझाइनसाठी अँटेना सानुकूलित करता येईल का?

होय. मूळ निर्माता म्हणून, Qianmu डिव्हाइस संरचना, ऑपरेटिंग वारंवारता, इंस्टॉलेशन आवश्यकता, कनेक्टर कॉन्फिगरेशन आणि RF कार्यप्रदर्शन लक्ष्यांनुसार सानुकूलित अँटेना विकासास समर्थन देऊ शकते.

5. 4G/5G आणि वाय-फाय अँटेना पासून किती क्लिअरन्स राखले पाहिजे?

जेथे उत्पादनाची रचना परवानगी देते तेथे किमान 15 मिमी वेगळे करण्याची शिफारस केली जाते. RF चाचणीद्वारे अंतिम अंतराची पुष्टी केली पाहिजे कारण संलग्न भूमिती आणि अंतर्गत इलेक्ट्रॉनिक्स इष्टतम अँटेना स्थिती बदलू शकतात.

6. अँटेना बसवल्यानंतर बाह्य चाचणी आवश्यक आहे का?

होय. पूर्ण-डिव्हाइस मैदानी चाचणीची जोरदार शिफारस केली जाते. अभियंत्यांनी उपग्रह संपादन, स्थिती अचूकता, कोल्ड आणि हॉट स्टार्ट्स आणि अँटेना अंतिम बंदिस्तात समाकलित केल्यानंतर मार्गक्रमण सातत्य तपासले पाहिजे.

निष्कर्ष

विश्वासार्ह GNSS अँटेना हा व्यावसायिक बॉडी-वेर्न कॅमेऱ्याचा एक महत्त्वाचा घटक आहे कारण पोझिशनिंग कार्यप्रदर्शन स्थान अचूकता, पुरावा शोधण्यायोग्यता आणि ऑपरेशनल विश्वसनीयता प्रभावित करते. सिरॅमिक बांधकाम, RHCP ध्रुवीकरण, मल्टी-सिस्टम GNSS सुसंगतता, हस्तक्षेप नियंत्रण आणि विस्तृत-तापमान कार्यप्रदर्शन बॉडी-कॅमेरा अनुप्रयोगांची मागणी करण्यासाठी एक मजबूत पाया प्रदान करू शकते.

कियानमू बॉडी-कॅमेरा उत्पादक आणि सिस्टम इंटिग्रेटरला समर्थन देण्यासाठी अँटेना R&D, उत्पादन, RF चाचणी आणि सानुकूलित उत्पादन एकत्र करते. सानुकूलित वारंवारता बँड, परिमाणे, कनेक्टर, इंस्टॉलेशन स्ट्रक्चर्स किंवा आरएफ ऑप्टिमायझेशन आवश्यक असलेल्या प्रकल्पांसाठी, बॉडी कॅम जीपीएस अँटेना सोल्यूशन एक्सप्लोर करा आणिआमच्याशी संपर्क साधातांत्रिक सल्ला, नमुने आणि सानुकूलित अँटेना विकासासाठी.
