टॅब्लेट 4G डेटा अँटेना

टॅब्लेट 4G डेटा अँटेना हा अंगभूत वायरलेस सिग्नल रिसेप्शन आणि ट्रान्समिशन घटक आहे जो विशेषतः टॅबलेट उपकरणांसाठी डिझाइन केलेला आहे. या टॅब्लेट 4G LTE अँटेनामध्ये टॅब्लेटच्या मर्यादित अंतर्गत जागेसाठी ऑप्टिमाइझ केलेली हलकी, लवचिक रचना आहे. हे 4G LTE नेटवर्कवर डेटा ट्रान्समिशन आणि सिग्नल रिसेप्शन, सेल्युलर कनेक्टिव्हिटी, डेटा अपलोड आणि डाउनलोड आणि स्थिर नेटवर्क कम्युनिकेशनचे समर्थन करते. अंगभूत 4G LTE अँटेना म्हणून, हे बाह्य सार्वत्रिक अँटेना म्हणून वापरण्याऐवजी अंतर्गत स्थापनेसाठी डिझाइन केले आहे.

पारंपारिक अंतर्गत अँटेना कॉन्फिगरेशनच्या तुलनेत, हे सोल्यूशन विविध टॅबलेट संरचना सामावून घेण्यासाठी कॉम्पॅक्ट प्रोफाइलसह लवचिक FPC सब्सट्रेट एकत्र करते. ग्राहक, शैक्षणिक, औद्योगिक आणि विशेष टॅबलेट अनुप्रयोगांसाठी आवश्यक वारंवारता बँड आणि स्थापना परिस्थितीनुसार डिझाइनचे मूल्यांकन केले जाऊ शकते.

सुसंगत डिव्हाइस श्रेणी

टॅब्लेट ऍप्लिकेशन्ससाठी एक अष्टपैलू आणि सानुकूल करण्यायोग्य 4G LTE अँटेना म्हणून, हे उत्पादन 4G नेटवर्क कनेक्टिव्हिटीला सपोर्ट करणाऱ्या टॅबलेट उपकरणांसाठी डिझाइन केले आहे. सुसंगतता डिव्हाइसच्या समर्थित वारंवारता बँड, अंतर्गत अँटेना जागा आणि RF इंटरफेसवर अवलंबून असते.

• ग्राहक-श्रेणी नागरी टॅब्लेट: घरगुती मनोरंजन टॅब्लेट, पूर्ण-नेटवर्क कम्युनिकेशन टॅब्लेट आणि पोर्टेबल वैयक्तिक टॅब्लेट डिव्हाइस

• शैक्षणिक व्यावसायिक टॅब्लेट: विद्यार्थी शिक्षण टॅब्लेट, कॅम्पस शिक्षण-विशिष्ट टॅब्लेट, प्रशिक्षण संस्था व्यावसायिक टॅब्लेट

• इंडस्ट्रियल रग्ड टॅब्लेट: इंडस्ट्रियल हँडहेल्ड टॅब्लेट, डस्टप्रूफ, वॉटरप्रूफ आणि एक्स्प्लोशन-प्रूफ इंडस्ट्रियल टॅब्लेट, आउटडोअर स्मार्ट टॅब्लेट

• वाहनातील खास गोळ्या: वाहनातील इन्फोटेनमेंट टॅब्लेट, लॉजिस्टिक आणि वाहतूक वाहन टर्मिनल, बांधकाम यंत्रसामग्री नियंत्रण गोळ्या

• उद्योग-विशिष्ट टॅब्लेट: वैद्यकीय गोळ्या, सुरक्षा निरीक्षण टॅब्लेट, वेअरहाऊस इंटेलिजेंट टर्मिनल टॅब्लेट, IoT स्मार्ट टॅब्लेट डिव्हाइस

तपशीलवार तांत्रिक तपशील

स्थापना आणि वापर मार्गदर्शक

हा टॅब्लेट 4G डेटा अँटेना सुसंगत टॅबलेट उपकरणांमध्ये अंतर्गत स्थापनेसाठी डिझाइन केला आहे. हे डिव्हाइस उत्पादन, देखभाल आणि अँटेना बदलण्याच्या प्रकल्पांमध्ये वापरले जाऊ शकते. टॅब्लेट वेगळे करणे आणि आरएफ कनेक्टर हाताळणीशी परिचित असलेल्या कर्मचाऱ्यांनी स्थापना केली पाहिजे. विशिष्ट स्थापना चरण खालीलप्रमाणे आहेत:

1. पृथक्करण आणि साफसफाई: टॅबलेट डिव्हाइस बंद करा, मागील कव्हर काढा आणि अंतर्गत स्थापना क्षेत्रातून धूळ आणि मोडतोड साफ करा. माउंटिंग पृष्ठभाग सपाट, स्वच्छ आणि प्रोट्र्यूशन किंवा अडथळ्यांपासून मुक्त असल्याची खात्री करा.

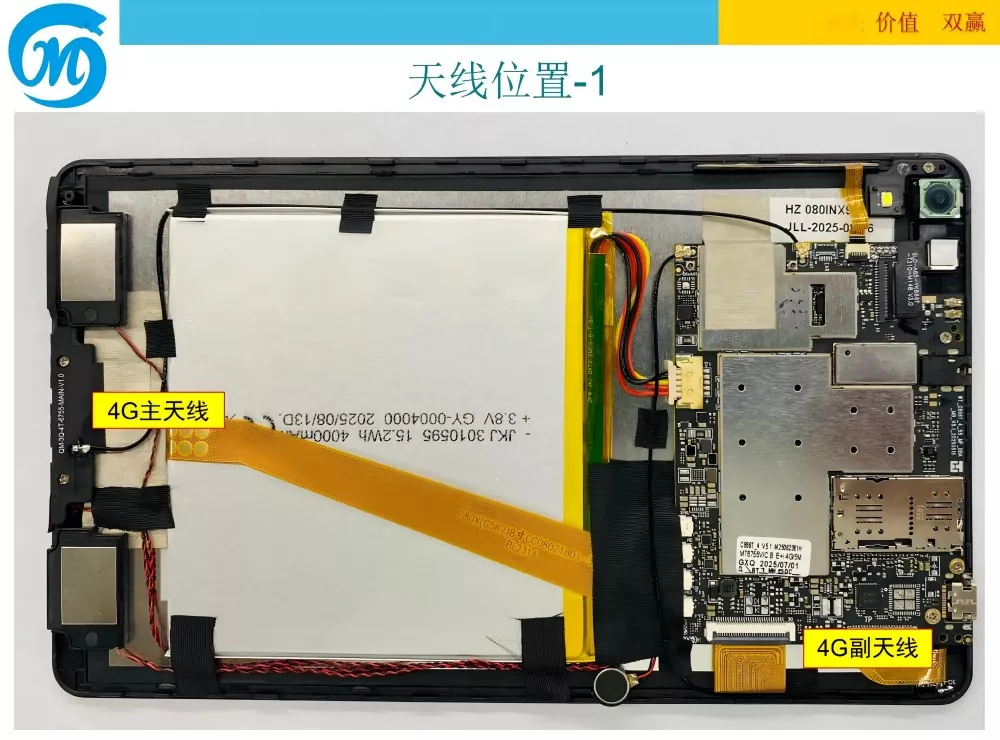

2. पोझिशनिंग आणि अटॅचमेंट: अँटेनाच्या मागील बाजूस उच्च-तापमान-प्रतिरोधक चिकट संरक्षणात्मक फिल्म काढा. टॅब्लेटच्या आतील राखीव ऍन्टेना स्थितीसह ते अचूकपणे संरेखित करा, ते डिव्हाइसच्या मुख्य भागाच्या स्पष्ट भागावर ठेवा ज्यामध्ये धातूचा अडथळा नाही. 3 ते 5 सेकंदांसाठी हळुवारपणे दाबा जेणेकरून ऍन्टीना सुरक्षितपणे चिकटून राहते, सैलपणा किंवा कडा उचलल्याशिवाय.

3. इंटरफेस कनेक्शन: टॅबलेट मदरबोर्डवरील RF सॉकेटसह अँटेनाच्या शेवटी IPEX कनेक्टर संरेखित करा, नंतर ते सुरक्षितपणे कनेक्ट होईपर्यंत अनुलंब दाबा. कोणतेही सैल कनेक्शन किंवा खराब संपर्क नसलेल्या चांगल्या संपर्काची खात्री करा. सुसंगत टॅबलेट RF इंटरफेससाठी IPEX 4G LTE अँटेना निवडताना ही कनेक्शन व्यवस्था संबंधित आहे.

4. केबल रूटिंग व्यवस्थित करा: जास्त खेचणे, वाकणे किंवा कॉम्प्रेशन टाळण्यासाठी अँटेना केबल्स व्यवस्थितपणे व्यवस्थित करा आणि दीर्घकालीन वृद्धत्व आणि नुकसान टाळण्यासाठी त्यांना बॅटरी आणि मदरबोर्डसारख्या उष्णता निर्माण करणाऱ्या भागांपासून दूर ठेवा.

5. इन्स्टॉलेशन चाचणी: टॅबलेटचे बॅक कव्हर पुन्हा संलग्न करा, फिक्सिंग स्क्रू सुरक्षित करा, डिव्हाइसवरील पॉवर, 4G नेटवर्क सक्षम करा, इंटरनेटचा वेग आणि सिग्नल सामर्थ्य तपासा आणि सामान्य वापरापूर्वी कोणत्याही सिग्नल विसंगती किंवा डिस्कनेक्शन समस्या नाहीत याची पुष्टी करा.

कंपनी पार्श्वभूमी

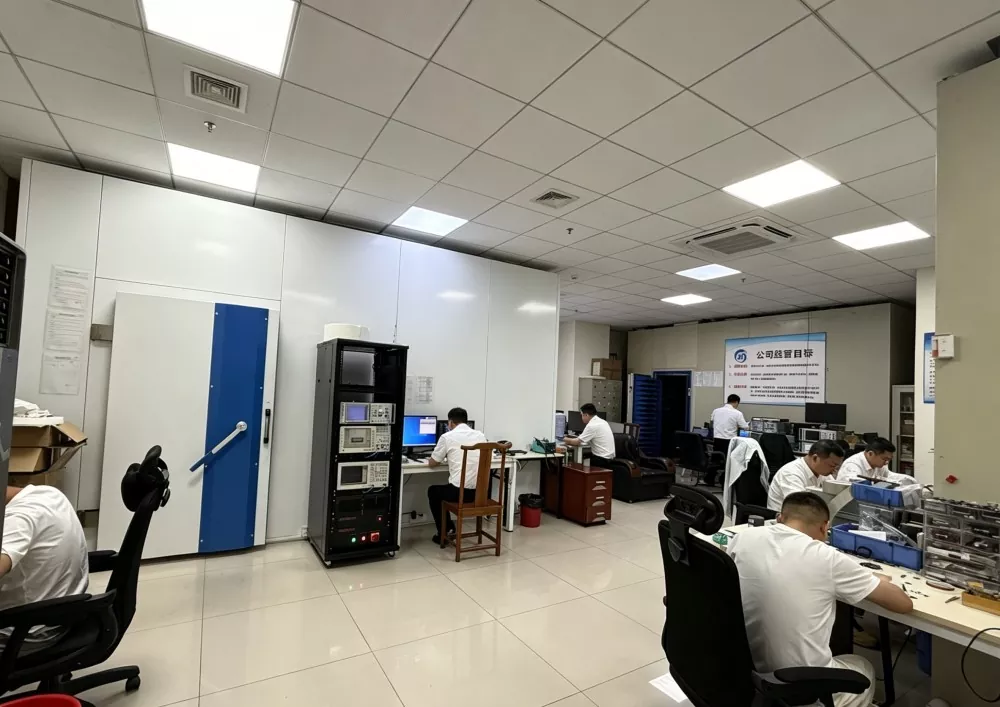

Shenzhen Qianmu Communication Technology Co., Ltd. एक दशकाहून अधिक काळ संप्रेषण अँटेना उद्योगात गुंतलेली आहे, एक चीनी निर्माता आणि पुरवठादार म्हणून अँटेना R&D, मोल्ड डेव्हलपमेंट, मोठ्या प्रमाणात उत्पादन, गुणवत्ता नियंत्रण चाचणी, आणि विक्रीनंतरचे समर्थन एकत्रीकरण करत आहे. कंपनी टॅब्लेट 4G डेटा अँटेना उत्पादने, IoT अँटेना आणि अंगभूत टर्मिनल अँटेनासह वायरलेस कम्युनिकेशन अँटेना सोल्यूशन्समध्ये माहिर आहे. त्याच्या सुविधांमध्ये उत्पादन कार्ये, उत्पादन लाइन, R&D प्रयोगशाळा आणि उत्पादन विकास आणि गुणवत्ता नियंत्रणास समर्थन देण्यासाठी चाचणी उपकरणे यांचा समावेश आहे. फॅक्टरी भेटीची व्यवस्था केली जाऊ शकते आणि उत्पादन आणि तपासणी प्रक्रिया कंपनीच्या गुणवत्ता व्यवस्थापन प्रक्रियेच्या अधीन आहेत.

मुख्य कार्यसंघ सदस्यांना प्रत्येकाला कम्युनिकेशन अँटेना R&D मध्ये 10 वर्षांहून अधिक अनुभव आहे, ज्यामध्ये सिग्नल अनुकूलन, प्रतिबाधा जुळणी आणि भिन्न टॅबलेट उपकरणांसाठी अंतर्गत स्थापना आवश्यकतांमध्ये कौशल्य आहे. टीमने जगभरातील 300 हून अधिक डिजिटल टर्मिनल आणि औद्योगिक उपकरणे उत्पादकांना अँटेना सोल्यूशन्स प्रदान केले आहेत. उत्पादन आवश्यकता आणि डिव्हाइस एकत्रीकरण परिस्थितीनुसार सानुकूलित उपाय उपलब्ध आहेत.

उत्पादन निवड मार्गदर्शक

टॅब्लेट 4G LTE अँटेना निवडताना, वारंवारता सुसंगतता, प्रतिष्ठापन जागा, कनेक्टर प्रकार आणि RF कार्यप्रदर्शन यांचा समावेश होतो. प्रस्तावित अँटेना विशिष्ट टॅबलेट प्रकल्पासाठी योग्य आहे की नाही हे निर्धारित करण्यासाठी खालील मुद्दे मदत करू शकतात.

• वारंवारता बँड सुसंगतता तपासा: आवश्यक वारंवारता बँड कव्हर करणाऱ्या अँटेनाला प्राधान्य द्या. घरगुती उपकरणांसाठी, इच्छित वाहक बँडसह सुसंगतता सत्यापित करा; निर्यात उपकरणांसाठी, लक्ष्य बाजारपेठेत वापरल्या जाणाऱ्या वारंवारता बँडसाठी समर्थन पुष्टी करा. गहाळ बँड सिग्नल रिसेप्शन आणि डेटा कार्यप्रदर्शन प्रभावित करू शकतात.

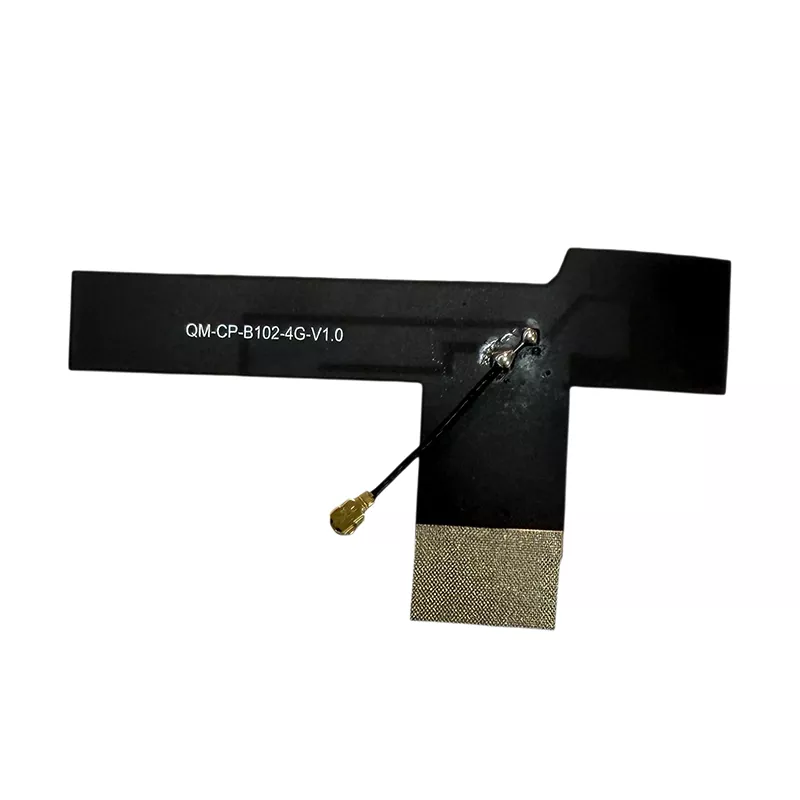

• साहित्य आणि कारागिरी तपासा: एक लवचिक FPC 4G अँटेना अंतर्गत स्थापना आवश्यकता सामावून घेऊ शकतो जेथे पातळ, लवचिक सब्सट्रेट आवश्यक आहे. डिझाईन इच्छित स्थापना वातावरणासाठी योग्य आहे की नाही हे निर्धारित करण्यासाठी सब्सट्रेट, प्रवाहकीय घटक आणि इन्सुलेटिंग कोटिंगचे पुनरावलोकन करा.

• वास्तविक चाचणी पॅरामीटर्स तपासा: उपलब्ध चाचणी अहवाल आणि मापन डेटाचे पुनरावलोकन करा. मुख्य मापदंडांमध्ये लाभ, SWR आणि प्रतिबाधा यांचा समावेश होतो. पुष्टी करा की मोजलेले कार्यप्रदर्शन लक्ष्य डिव्हाइस आणि ऑपरेटिंग बँडच्या आवश्यकता पूर्ण करते.

• सुसंगतता परिमाणे तपासा: टॅबलेटच्या अंतर्गत जागेनुसार योग्य अँटेना परिमाणे निवडा. अल्ट्रा-स्लिम उपकरणांसाठी, 0.15 मिमी-जाड डिझाइनचा विचार करा आणि उपलब्ध माउंटिंग क्षेत्र, केबल मार्ग आणि क्लिअरन्स सत्यापित करा. इंस्टॉलेशनच्या अडचणी दूर करण्यासाठी सानुकूल नॉन-स्टँडर्ड आकारांवर चर्चा केली जाऊ शकते.

• RF कनेक्टर तपासा: IPEX/U.FL कनेक्टर हे टॅबलेट मदरबोर्डवरील RF सॉकेटशी जुळले पाहिजे. ऑर्डर देण्यापूर्वी कनेक्टर निर्मिती, केबलची लांबी आणि कनेक्शन व्यवस्था याची पुष्टी करा. टॅब्लेट प्रकल्पांसाठी अंतर्गत LTE अँटेनाला डिव्हाइस डिझाइनवर अवलंबून भिन्न कनेक्टर किंवा केबल कॉन्फिगरेशनची आवश्यकता असू शकते.

• सानुकूलन आणि पुरवठा क्षमता तपासा: विशेष परिमाण, केबल लांबी, कनेक्टर आवश्यकता किंवा वारंवारता कॉन्फिगरेशन असलेल्या प्रकल्पांसाठी, डिव्हाइस वैशिष्ट्यांनुसार कस्टम टॅब्लेट अँटेनाचे मूल्यमापन केले जाऊ शकते. मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी नमुने, चाचणी आवश्यकता, उत्पादन प्रमाण आणि आघाडीच्या वेळेची पुष्टी करा.

• निर्मात्याची क्षमता तपासा: दीर्घकालीन अँटेना पुरवठादार निवडताना निर्मात्याचा अनुभव, उत्पादन चाचणी, गुणवत्ता नियंत्रण, सानुकूलित पर्याय आणि विक्रीनंतरचे समर्थन विचारात घ्या.

वारंवार विचारले जाणारे प्रश्न

Q1: हा टॅब्लेट 4G डेटा अँटेना परदेशातील 4G नेटवर्कला सपोर्ट करतो का?

A: ऍन्टीना तांत्रिक वैशिष्ट्यांमध्ये सूचीबद्ध केलेल्या वारंवारता बँडचे समर्थन करते. निर्यात उपकरणांसाठी, लक्ष्य देशात वापरल्या जाणाऱ्या LTE बँड आणि टॅब्लेटच्या मोडेम आवश्यकतांशी या बँडची तुलना करा. जर मानक वैशिष्ट्यांमध्ये आवश्यक बँड समाविष्ट नसतील तर अतिरिक्त वारंवारता कॉन्फिगरेशनवर चर्चा केली जाऊ शकते.

Q2: अँटेना आकार, कनेक्टर प्रकार आणि केबल लांबीच्या दृष्टीने सानुकूलित केला जाऊ शकतो?

उ: होय. सानुकूलित पर्यायांमध्ये उपकरणाच्या अंतर्गत संरचनेनुसार अँटेना परिमाणे, केबलची लांबी, कनेक्टर प्रकार आणि वारंवारता कॉन्फिगरेशन समाविष्ट असू शकते. सानुकूल टॅब्लेट अँटेना प्रकल्पासाठी, उपलब्ध स्थापना जागा, आवश्यक LTE बँड, RF कनेक्टर तपशील आणि लक्ष्य अनुप्रयोग प्रदान करा जेणेकरून अनुकूलतेचे मूल्यमापन केले जाऊ शकते.

Q3: उत्पादनाची वॉरंटी किती काळ आहे? गुणवत्ता समस्या कशा हाताळल्या जातात?

उ: उत्पादन 1 वर्षाची वॉरंटी आणि आजीवन देखभाल सेवेसह येते. मानवी नुकसानीमुळे दर्जाच्या समस्यांसाठी, नमूद सेवा धोरण वापरातील समस्यांचे निराकरण करण्यासाठी तांत्रिक समर्थनासह, विनामूल्य बदली किंवा रीशिपमेंट प्रदान करते. ऑर्डर देताना लागू असलेल्या अटींची पुष्टी करा.

Q4: वारंवार वाकल्याने लवचिक अँटेना खराब होईल का?

उ: उत्पादन अंतर्गत स्थापनेसाठी डिझाइन केलेले लवचिक FPC सब्सट्रेट वापरते. तीक्ष्ण पट, वारंवार जास्त वाकणे किंवा रेडिएटिंग घटक आणि फीडर केबलवर दबाव टाळा. इन्स्टॉलेशनने अँटेनाची संरचना आणि RF कार्यप्रदर्शन राखण्यात मदत करण्यासाठी त्याच्या यांत्रिक आवश्यकतांचे पालन केले पाहिजे.

Q5: किमान ऑर्डर प्रमाण किती आहे? मिश्रित बॅचेस पुरवठा करता येईल का?

उ: स्टॉकमधील मानक उत्पादनांना किमान ऑर्डरचे प्रमाण नसते, लहान मिश्रित बॅचेस आणि अधूनमधून खरेदी समर्थित असल्याचे सांगितले जाते. मोठ्या ऑर्डर टायर्ड किंमतीसाठी पात्र ठरू शकतात. ऑर्डर देण्यापूर्वी वर्तमान स्टॉक, कस्टमायझेशन आवश्यकता आणि उत्पादन लीड वेळा निश्चित करा.

Q6: अँटेना कोणता कनेक्टर वापरतो?

A: मानक इंटरफेस एक IPEX/U.FL युनिव्हर्सल कनेक्टर आहे, सानुकूल करण्यायोग्य टर्मिनल पर्यायांसह. टॅब्लेट मदरबोर्डच्या आरएफ सॉकेटच्या विरूद्ध कनेक्टर तपासले पाहिजे. IPEX 4G LTE अँटेना आवश्यकतेसाठी, उत्पादनापूर्वी कनेक्टर निर्मिती आणि केबल लांबीची पुष्टी करा.
