लवचिक हेडफोन अँटेना हे लघु RF ट्रान्सीव्हर घटक आहेत जे PI/LCP लवचिक सबस्ट्रेट्सचा आधार म्हणून वापर करतात, ज्यामध्ये कोरीव कामाद्वारे तयार केलेले प्रवाहकीय रेडिएटिंग पॅटर्न असतात. ते विशेषतः TWS ब्लूटूथ इअरबड्स, ओव्हर-इयर वायरलेस इयरफोन्स आणि कॉम्पॅक्ट अंतर्गत पोकळीसह हाड-वाहक हेडफोनसाठी डिझाइन केलेले आहेत. कठोर PCB किंवा स्प्रिंग अँटेनाच्या विपरीत, लवचिक हेडफोन अँटेना उत्कृष्ट वाकण्यायोग्यता आणि अति-पातळ प्रोफाइल देतात, ज्यामुळे ते इअरफोन हाउसिंग्जच्या आतील भिंती, बॅटरी बाजू आणि अनियमित आकाराच्या कानाच्या काड्यांशी सुसंगत होतात. हे मर्यादित पोकळी जागा आणि धातूच्या संरचनेमुळे सिग्नल अडथळा यासारख्या आव्हानांना प्रभावीपणे हाताळते.

Shenzhen Qianmu Communication Technology Co., Ltd., शेन्झेन-आधारित अँटेना निर्माता म्हणून, हेडफोन अँटेना डिझाइन सोल्यूशन्स सतत परिष्कृत करण्यासाठी त्यांच्या इन-हाउस RF प्रयोगशाळेवर अवलंबून आहे आणि असंख्य हेडफोन ब्रँडसाठी एक विश्वासार्ह पुरवठादार म्हणून काम करते.

कामाचे तत्व

ते मूलत: सूक्ष्म प्लॅनर आरएफ रेडिएशन घटक आहेत. वायरलेस ऑडिओ मॉड्यूलमधून उच्च-फ्रिक्वेंसी इलेक्ट्रिकल सिग्नल अँटेनाच्या रेडिएटिंग सर्किटमध्ये प्रसारित केले जातात, जे त्यांना इलेक्ट्रोमॅग्नेटिक इंडक्शनद्वारे इलेक्ट्रोमॅग्नेटिक लहरींमध्ये रूपांतरित करतात. त्याच बरोबर, अँटेना बाह्य ब्लूटूथ इलेक्ट्रोमॅग्नेटिक लहरी कॅप्चर करतो आणि मुख्य कंट्रोल चिपमध्ये ट्रान्समिशनसाठी त्यांना परत इलेक्ट्रिकल सिग्नलमध्ये रूपांतरित करतो, स्मार्टफोन आणि इअरफोन्स दरम्यान द्विदिश ऑडिओ डेटा ट्रान्सफर सक्षम करतो. इयरफोन वापराच्या परिस्थितींमध्ये कार्यप्रदर्शन ऑप्टिमाइझ करण्यासाठी, मानवी डोक्यामुळे होणारे सिग्नल शोषण कमी करण्यासाठी आम्ही अँटेना फीड पॉइंट आणि ग्राउंडिंग मॅचिंग डिझाइन सुधारित केले आहे. रिअल-वर्ल्ड टेस्ट केस: त्याच TWS इअरबड्ससाठी, आमच्या Qianmu फ्लेक्सिबल हेडफोन अँटेनाने स्टँडर्ड स्प्रिंग अँटेना बदलून, 3.2m ते 6.1m पर्यंत भिंतीवरील कनेक्शनचे स्थिर अंतर वाढवले, डिस्कनेक्शनची संभाव्यता 72% कमी केली (वास्तविक मानवी पोशाखांच्या चाचणीचा अहवाल दिल्यावर ॲनेकोइक चेंबरमध्ये गोळा केलेला चाचणी डेटा;)

सुसंगत उपकरणांची यादी

हा लवचिक हेडफोन अँटेना विविध वायरलेस ऑडिओ टर्मिनल्ससह व्यापकपणे सुसंगत आहे:

1. TWS ट्रू वायरलेस ब्लूटूथ इअरबड्स (इन-इअर, सेमी-इन-इअर)

2. ओपन-बॅक इअर-हँगिंग ब्लूटूथ हेडफोन, एअर कंडक्शन हेडफोन

3. बोन कंडक्शन वायरलेस इयरफोन, नेकबँड ब्लूटूथ हेडफोन

4. सहायक ऑडिओ प्राप्त करणारे हेडफोन, वायरलेस श्रवणयंत्र-शैलीचे हेडफोन

5. अंगभूत बदल सोल्यूशनसह कॉम्पॅक्ट हेडसेट पोर्टेबल वायरलेस इयरफोन

की सेलिंग पॉइंट्स

1.अल्ट्रा-पातळ आणि लवचिक, इयरबड्सच्या अत्यंत स्टॅकिंगमध्ये बसण्यासाठी डिझाइन केलेले

0.12-0.3 मिमीच्या जाडीमध्ये उपलब्ध, ≤1.5 मिमीच्या किमान बेंडिंग त्रिज्यासह, ते कॉपर क्रॅकिंग किंवा डेलेमिनेशनशिवाय हजारो फ्लेक्स चक्रांना समर्थन देते. हे इअरफोनच्या स्टेम्स, बॅटरीच्या बाजूंना किंवा घरांच्या वक्र आतील भिंतींना चिकटवले जाऊ शकते, सपाट PCB भागांची गरज दूर करते आणि स्ट्रक्चरल इंजिनिअर्सना इअरफोनचा आकार कमी करण्यास मदत करते.

वास्तविक फोटो: रिअल टाइममध्ये अँटेना मल्टी-एंगल बेंडिंग चाचणी

2. स्थिर RF कार्यप्रदर्शन डिस्कनेक्शन आणि अंतर कमी करते

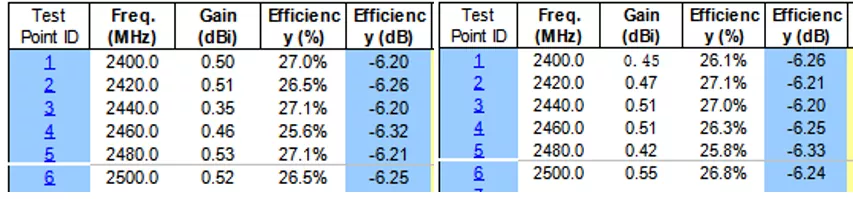

Qianmu Communications RF टीमने हेडफोन अँटेना VSWR ≤1.8 आणि उच्च सिग्नल रेडिएशन कार्यक्षमता प्राप्त करून, प्रतिबाधा जुळणारे सिम्युलेशन शेड्यूलच्या आधी पूर्ण केले. हे परिधान करताना डोक्याच्या अडथळ्यामुळे होणारे सिग्नल क्षीणन प्रभावीपणे कमी करते, धावण्याच्या आणि प्रवासाच्या परिस्थितीत ऑडिओ तोतरेपणा कमी करते.

3. सहज स्वयंचलित असेंब्लीसाठी उच्च-तापमान चिकटवलेल्या बॅकिंगसह सुसज्ज

अँटेनाच्या मागील बाजूस उच्च-तापमान-प्रतिरोधक दुहेरी बाजू असलेला चिकटपणा आहे, जो फक्त संरक्षक फिल्म सोलून द्रुत आणि सुरक्षित जोडण्याची परवानगी देतो—क्लिप किंवा स्क्रूची आवश्यकता नाही. हे डिझाइन फॅक्टरी उत्पादन ओळींवर जलद असेंब्लीसाठी आदर्श आहे, स्थापनेदरम्यान श्रम वेळ कमी करते.

4. उच्च सानुकूलन (फॅक्टरी थेट पुरवठा फायदा)

चीन हेडफोन अँटेना निर्माता म्हणून, आम्ही 外形轮廓 (外形), वारंवारता बँड ट्यूनिंग (प्रामुख्याने 2.4GHz ब्लूटूथ, विस्तार करण्यायोग्य), लीड लांबी, टर्मिनल प्रकार (U.FL, टिन केलेले संपर्क), आणि सब्सट्रेट सामग्री (PI इकॉनॉमी-ग्रेड / LCP) च्या सानुकूलनास समर्थन देतो. आम्ही लहान बॅचसाठी नमुना उत्पादन आणि मोठ्या-व्हॉल्यूम ऑर्डरसाठी विश्वसनीय वितरण टाइमलाइन ऑफर करतो.

5. कठोर गुणवत्ता नियंत्रण, उच्च सुसंगतता

इयरफोन अँटेनाच्या प्रत्येक बॅचचे RF anechoic चेंबरमध्ये सॅम्पलिंग आणि चाचणी तसेच उच्च-कमी तापमान सायकलिंग आणि वाकणे वृद्धत्व चाचण्या, बॅचच्या कार्यक्षमतेतील फरक दूर करून ब्रँडेड इअरफोन्सच्या दीर्घकालीन मोठ्या प्रमाणात उत्पादनासाठी योग्य बनविल्या जातात.

तांत्रिक तपशील

लवचिक हेडफोन अँटेना वि. उद्योगातील सामान्य अँटेना सोल्यूशन्स

स्प्रिंग अँटेना, कडक पीसीबी अँटेना आणि सिरॅमिक अँटेना यांच्यामध्ये फाटलेले अँटेना निवडताना अनेक हेडफोन उत्पादक संघर्ष करतात. हजारो हेडफोन प्रोजेक्ट्समधील वास्तविक-जागतिक चाचणीवर आधारित, आम्ही एक स्पष्ट आणि अंतर्ज्ञानी तुलना संकलित केली आहे:

तुमच्या इअरबड्समध्ये मर्यादित अंतर्गत जागा, अनियमित घरांचे आकार किंवा मोठ्या प्रमाणात उत्पादनात उच्च सातत्य आवश्यक असल्यास, लवचिक हेडफोन अँटेना हा सर्वोत्तम उपाय आहे. शेन्झेनमधील मूळ निर्माता म्हणून, Qianmu कम्युनिकेशन्स तुमच्या प्रोटोटाइपनुसार अँटेना डिझाइन त्वरीत ऑप्टिमाइझ करू शकतात.

आरएफ एनेकोइक चेंबर चाचणी उपकरणे

योग्य लवचिक हेडफोन अँटेना कसा निवडावा

अनेक हेडफोन खरेदी अभियंते मॉडेल निवडताना अनेकदा चुका करतात. पुरवठादार सेवेच्या अनेक वर्षांच्या अनुभवावर आधारित, येथे चार प्रमुख निवड निकष आहेत:

1. इयरफोनमधील उपलब्ध अंतर्गत जागेची पुष्टी करण्यास प्राधान्य द्या आणि पोकळीची लांबी, रुंदी, उंची आणि संरचनेची 3D रेखाचित्रे द्या. आम्ही जास्तीत जास्त अँटेना परिमाणे आणि स्वीकार्य वाकलेल्या क्षेत्रांचे मूल्यांकन करू. स्टँडर्ड ऑफ-द-शेल्फ अँटेना थेट खरेदी करू नका, कारण यामुळे सिग्नलची खराब कामगिरी होण्याची दाट शक्यता असते.

2. पर्यावरणीय वापराची उद्दिष्टे स्पष्टपणे परिभाषित करा. स्पोर्ट्स आणि आउटडोअर हेडफोन्सना लक्ष्य करणाऱ्या उत्पादनांसाठी, बेंड रेझिस्टन्स आणि कंपन रेझिस्टन्ससाठी ऑप्टिमाइझ केलेल्या आवृत्त्या निवडा; निर्यात उत्पादनांसाठी, लक्ष्य बाजाराच्या पर्यावरणीय प्रमाणन आवश्यकतांची आगाऊ पुष्टी करा.

3. RF ट्यूनिंग सपोर्ट सेवांकडे लक्ष द्या—फक्त लवचिक हेडफोन अँटेना खरेदी केल्याने उपयोगिता हमी मिळत नाही! योग्य ऍन्टीना जुळण्याशिवाय आणि ट्यूनिंगशिवाय, सर्वोत्तम सामग्री देखील कार्यक्षमतेत अंतर ठेवू शकते. केवळ मध्यस्थ न राहता इन-हाउस RF अभियंते असलेला निर्माता निवडा.

4. अधिकृत ऑर्डर देण्यापूर्वी आम्हाला चाचणीसाठी नमुना पाठवा. आम्ही ग्राहकांच्या ऑन-साइट चाचणीसाठी प्रोटोटाइप अँटेना तयार करू. विकास धोके कमी करून यशस्वी चाचणीनंतरच मोठ्या प्रमाणावर उत्पादन सुरू होईल.

वारंवार विचारले जाणारे प्रश्न

Q1: इअरफोन अँटेना सानुकूल आकारास समर्थन देते?

उ: होय, आम्ही सानुकूलनास समर्थन देतो. फॅक्टरी म्हणून, आम्ही इअरफोनच्या अंतर्गत संरचनेनुसार बाह्य परिमाणे, लीडची लांबी आणि टर्मिनल प्रकार मोल्ड आणि सानुकूलित करू शकतो. तुम्ही 2D/3D रेखाचित्रे देऊ शकता आणि आम्ही डिझाइनचे मूल्यांकन करू आणि नमुने तयार करू.

Q2: इअरफोन अँटेनासाठी किमान ऑर्डर प्रमाण (MOQ) किती आहे?

A: कमी MOQ सह मानक इन-स्टॉक इअरफोन अँटेना; सानुकूल नमुने कमी प्रमाणात उपलब्ध आहेत आणि मोठ्या प्रमाणात उत्पादन ऑर्डरसाठी MOQ वाटाघाटी करता येतात. चौकशीसाठी आमच्या विक्री कार्यसंघाशी संपर्क साधा.

Q3: तुम्ही अँटेना RF चाचणी अहवाल देऊ शकता?

उ: होय. उत्पादनांचा प्रत्येक बॅच फॅक्टरी चाचणी डेटासह येतो आणि आम्ही ग्राहकांच्या विनंतीनुसार तृतीय-पक्ष तपासणी अहवाल देखील देऊ शकतो, दस्तऐवजाची संपूर्ण शोधक्षमता सुनिश्चित करतो.

Q4: इअरफोन अँटेना ब्लूटूथ 5.3 मॉड्यूलशी सुसंगत असू शकतो का?

A: पूर्णपणे सुसंगत. लवचिक हेडफोन अँटेना मानक 2.4G ISM बँडमध्ये कार्य करतो आणि ब्लूटूथ 5.0/5.1/5.2/5.3 ऑडिओ मॉड्यूल्सच्या संपूर्ण मालिकेशी सुसंगत आहे.

Q5: उत्पादन निर्यातीसाठी कोणती कागदपत्रे दिली जाऊ शकतात?

उत्तर: आम्ही विविध देशांमधील सीमाशुल्क मंजुरीच्या आवश्यकता पूर्ण करण्यासाठी प्रोफॉर्मा पावत्या, पॅकिंग सूची, RoHS आणि CE अहवाल, व्यवसाय परवाने आणि इतर कागदपत्रे प्रदान करू शकतो.
