NFC अँटेना

एनएफसी-इंटिग्रेटेड सॉफ्ट अँटेना म्हणजे काय? सक्रिय अँटेना म्हणजे काय?

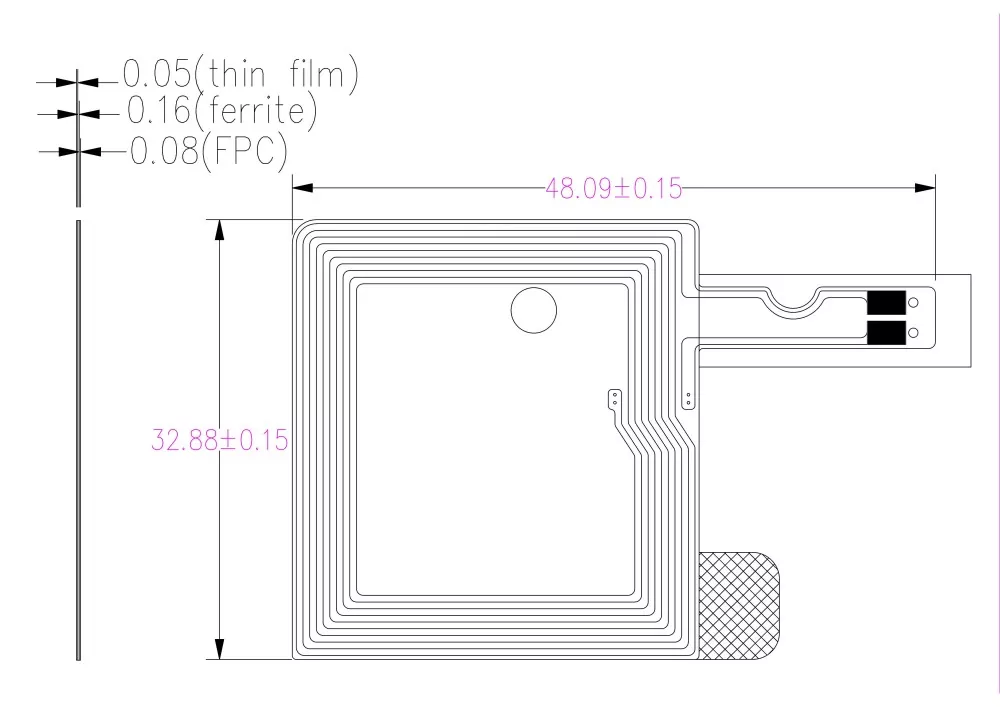

1.1 NFC अंगभूत सॉफ्ट अँटेना (FPC लवचिक अँटेना)

NFC अंगभूत लवचिक अँटेना (NFC फ्लेक्सिबल प्रिंटेड सर्किट अँटेना) हा एक प्रकारचा NFC अँटेना आहे जो लवचिक मुद्रित सर्किट बोर्ड (FPC) सब्सट्रेटवर तयार केला जातो आणि 13.56 MHz फ्रिक्वेन्सी बँडवर ऑपरेट करण्यासाठी डिझाइन केलेला असतो. हे इलेक्ट्रोलाइटिक कॉपरचा वापर प्रवाहकीय कॉइल मटेरियल म्हणून करते आणि विशिष्ट वळण आणि भौमितिक रचनांसह सानुकूलित कॉइल पॅटर्न तयार करण्यासाठी अचूक कोरीव प्रक्रिया स्वीकारते. आयसोलेशन लेयर म्हणून फेराइट मॅग्नेटिक फिल्मसह एकत्रित केलेला, हा लवचिक अँटेना 3M ॲडहेसिव्ह किंवा पील-ऑफ माउंटिंग सोल्यूशन्सद्वारे इलेक्ट्रॉनिक उपकरणांमध्ये सहजपणे एकत्रित केला जाऊ शकतो.

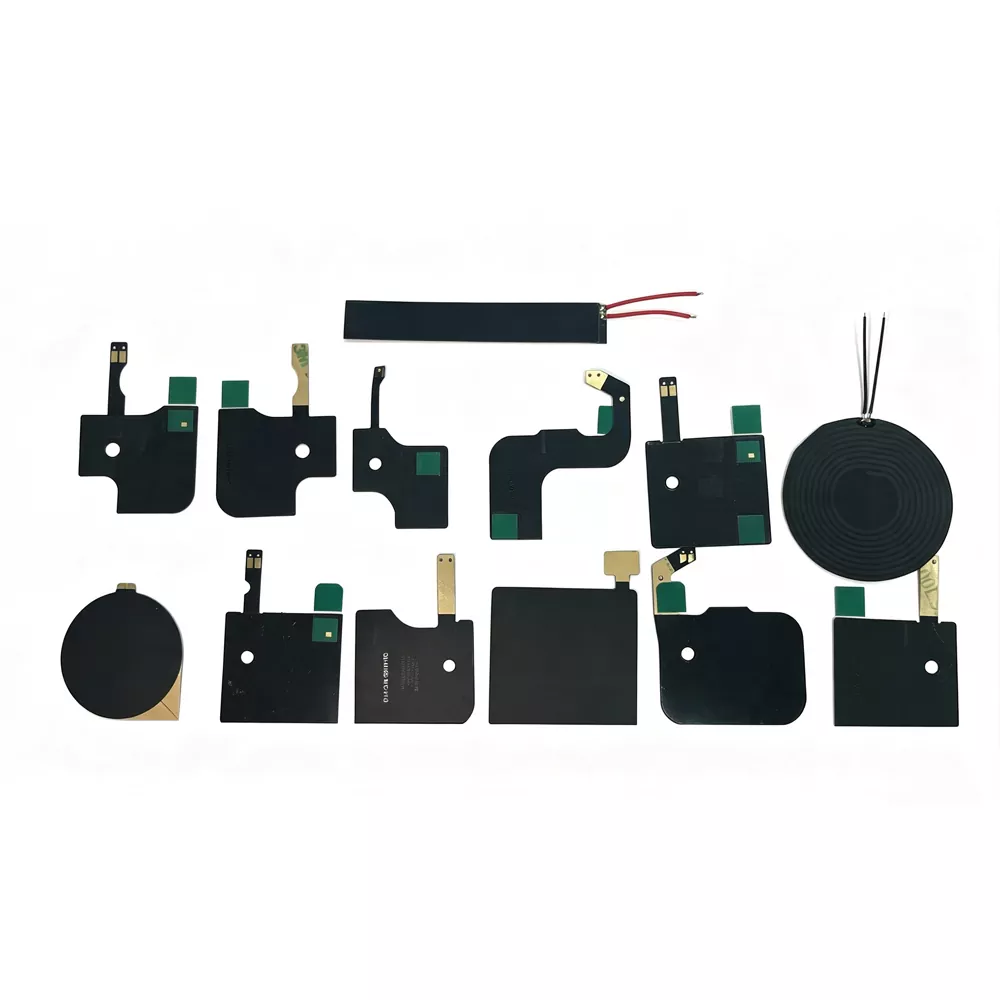

मुख्य घटक:

- FPC सब्सट्रेट:एक लवचिक सर्किट बोर्ड सामग्री जी 0.14-0.27 मिमी पर्यंत जाडीसह हलकी आणि वाकण्यायोग्य वैशिष्ट्ये प्रदान करते.

- कॉपर कॉइल:इलेक्ट्रोलाइटिक कॉपर एचिंगद्वारे उत्पादित, कॉइलची रचना अँटेना इंडक्टन्स आणि रेझोनान्स वारंवारता कार्यप्रदर्शन निर्धारित करते.

- फेराइट थर:एक उच्च-पारगम्यता चुंबकीय सामग्री जी धातूचा हस्तक्षेप कमी करते, चुंबकीय क्षेत्र अलगाव सुधारते आणि सिग्नल ट्रान्समिशन दिशानिर्देश वाढवते.

- चिकट थर:विश्वासार्ह बाँडिंग ताकद आणि उत्कृष्ट उच्च-तापमान प्रतिरोध ऑफर करून मूळ 3M चिकट सामग्री वापरते.

- कनेक्शन पद्धती:IPEX टर्मिनल्स, सोल्डरिंग हेड्स, स्प्रिंग कॉन्टॅक्ट्स आणि इतर सानुकूलित इंटरफेससह विविध कनेक्शन पर्यायांना समर्थन देते.

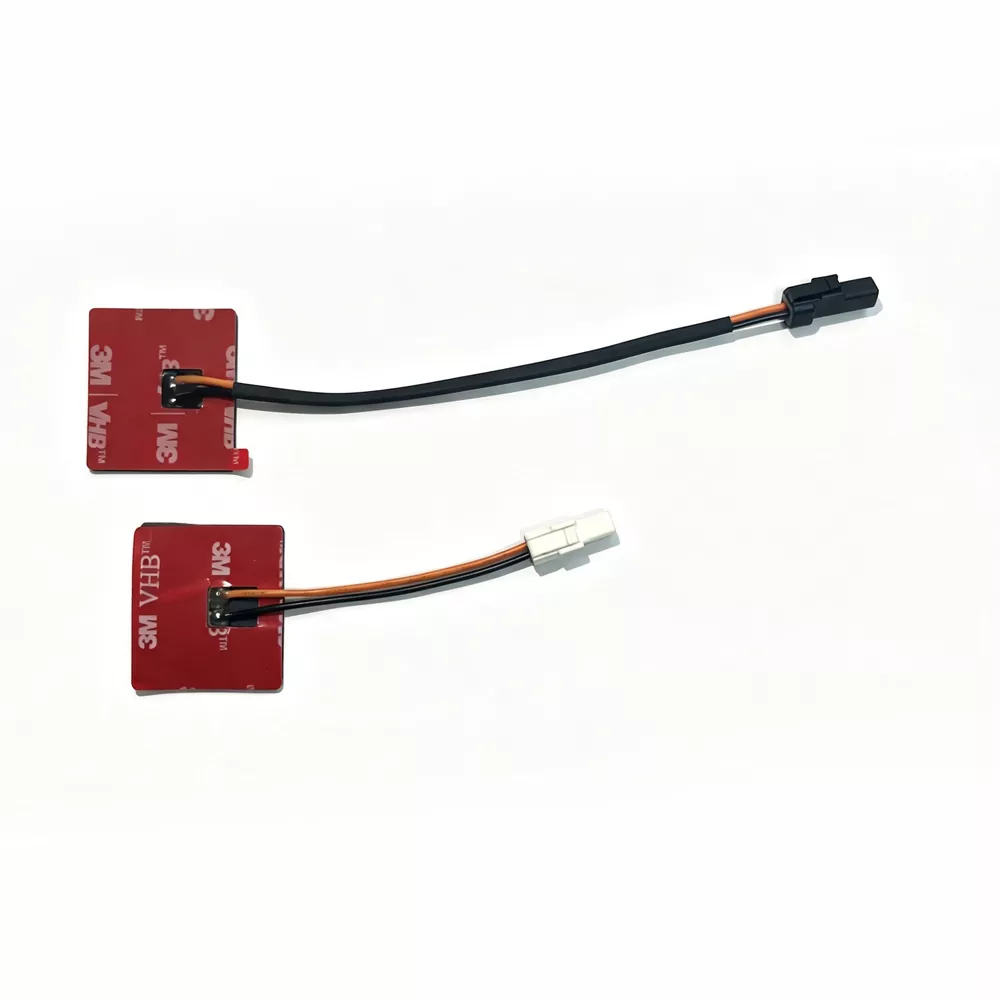

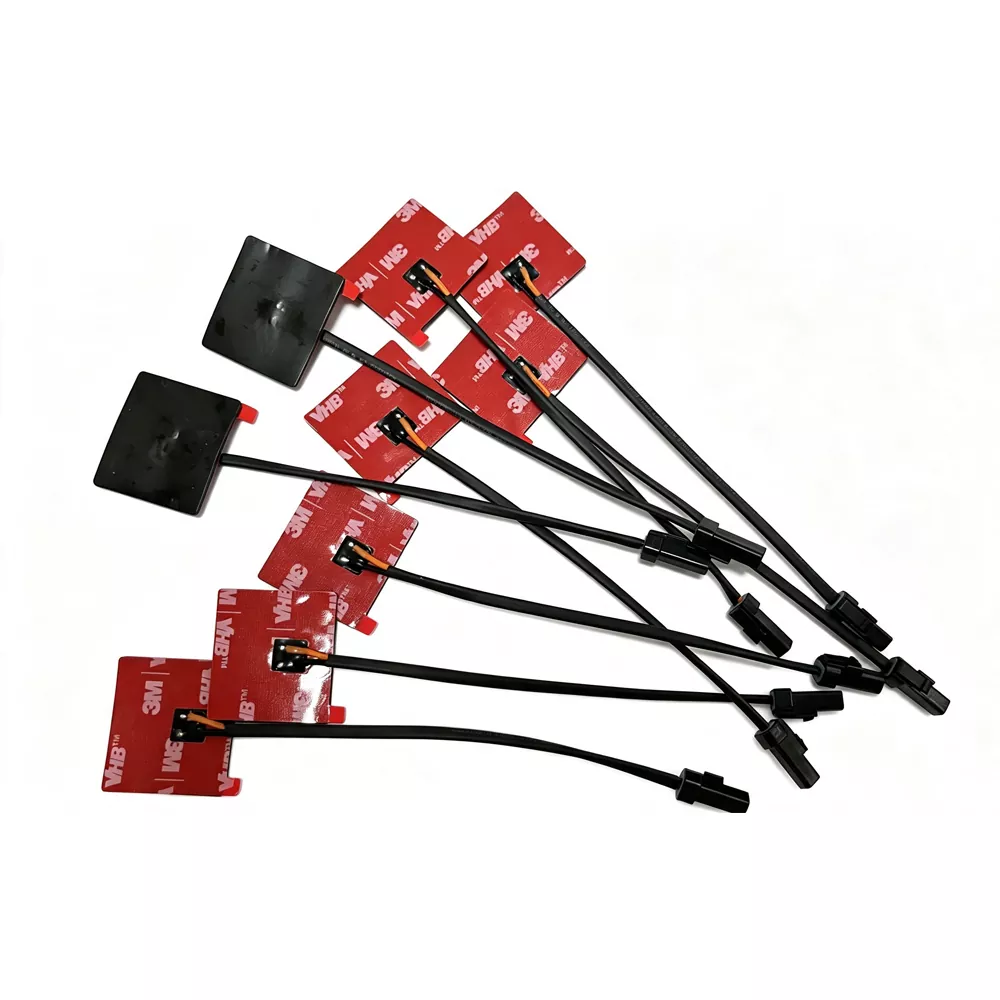

1.2 NFC सक्रिय अँटेना

ॲक्टिव्ह एनएफसी अँटेना म्हणजे अँटेना सिस्टीमचा संदर्भ आहे जी, पारंपारिक एनएफसी अँटेनावर आधारित, सक्रिय संपर्करहित फ्रंटएंड किंवा सिग्नल प्रवर्धन/ड्रायव्हिंग सर्किटरी समाकलित करते.

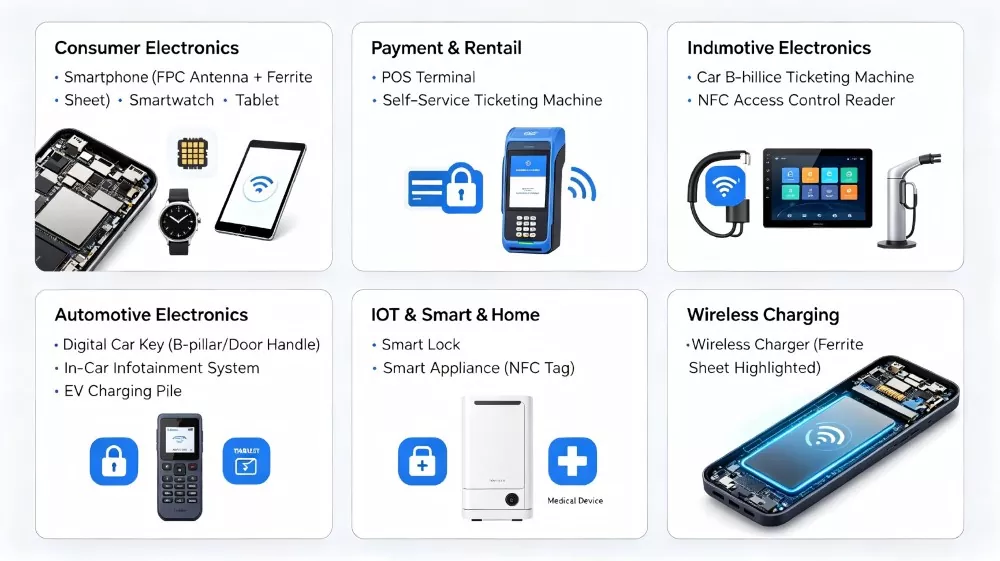

लागू उपकरणे

Qianmu Communication चा NFC अँटेना का निवडायचा?

1. अति-पातळ, लवचिक डिझाइन - 0.14–0.27 मिमी इतकी कमी जाडी, अति-पातळ उपकरणांसाठी आणि लवचिक स्थापना आवश्यकतांसाठी पूर्णपणे अनुकूल.

2. फेराइट आयसोलेशन लेयर - मानक फेराइट समाविष्ट आहे, प्रभावीपणे धातूच्या वातावरणातील हस्तक्षेपापासून संरक्षण करते.

3. एकापेक्षा जास्त इंस्टॉलेशन पद्धती - 3M ॲडहेसिव्ह बॅकिंग (काढता येण्याजोगा ॲडेसिव्ह), IPEX टर्मिनल्स आणि सोल्डरिंगसह विविध पर्यायांना समर्थन देते.

4. वाइड-तापमान ऑपरेशन - ऑपरेटिंग तापमान श्रेणी: -40℃ ते +85℃

5. मानकांचे पूर्णपणे अनुपालन - RoHS पर्यावरण मानकांची पूर्तता करते

6. सानुकूलित सेवा - परिमाणे, आकार, कॉइल टर्न, इंडक्टन्स व्हॅल्यू आणि अधिकसाठी पूर्णपणे सानुकूल करण्यायोग्य समर्थन.

7. जलद वितरण - जलद नमुना उत्पादन आणि कार्यक्षम मोठ्या प्रमाणात उत्पादन वितरण.

8. व्यावसायिक सिम्युलेशन समर्थन - इलेक्ट्रोमॅग्नेटिक सिम्युलेशन आणि संपूर्ण-मशीन ऑप्टिमायझेशन शिफारसी प्रदान करणे.

RF वर्तन आणि सिस्टम-स्तरीय विचार

NFC अँटेनाचे कार्यप्रदर्शन केवळ त्याच्या मूलभूत विद्युत वैशिष्ट्यांवरच अवलंबून नाही तर अंतिम उपकरणाच्या संरचनेद्वारे तयार केलेल्या एकूण विद्युत चुंबकीय वातावरणावर देखील अवलंबून असते. सामग्रीची निवड, अंतर्गत मांडणी आणि सभोवतालचे घटक यासारखे घटक अँटेना कार्यक्षमता आणि संप्रेषण स्थिरतेवर लक्षणीय परिणाम करू शकतात.

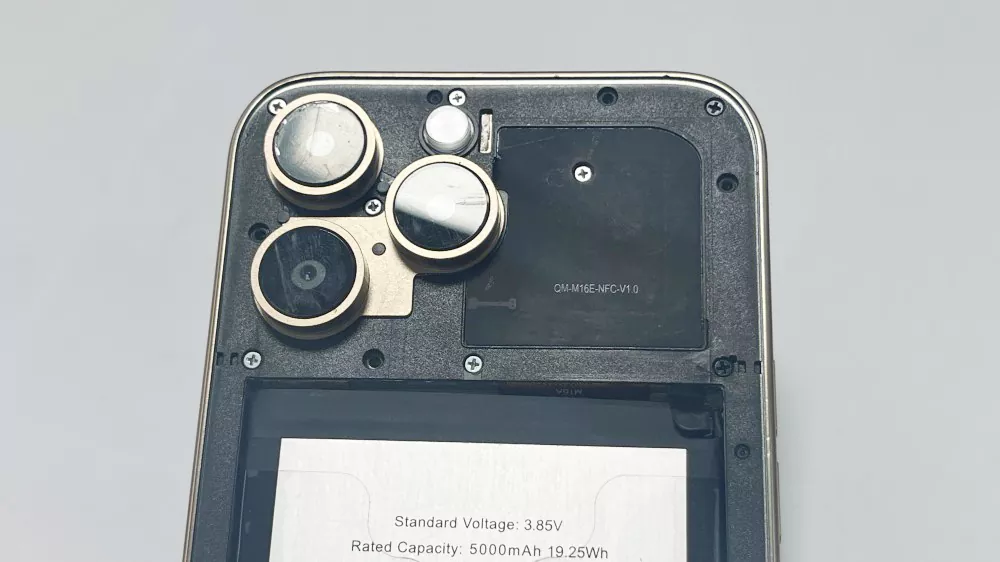

1. मेटल डिट्यूनिंग प्रभाव

बॅटरी, शील्डिंग कव्हर्स किंवा मेकॅनिकल फ्रेम्ससह मेटलिक घटकांच्या जवळ अँटेना स्थापित केला जातो तेव्हा, प्रेरित एडी प्रवाह इलेक्ट्रोमॅग्नेटिक वैशिष्ट्ये बदलू शकतात आणि रेझोनंट वारंवारता बदलू शकतात. योग्य फेराइट पृथक्करणाशिवाय, या डिट्यूनिंग प्रभावामुळे अनुनाद विचलन, कमी कपलिंग कार्यप्रदर्शन आणि संप्रेषणाची विश्वासार्हता कमी होऊ शकते.

2. फील्ड स्थिरीकरण मध्ये फेराइट लेयर फंक्शन

फेराइट चुंबकीय स्तर हस्तक्षेप संरक्षणापेक्षा अधिक प्रदान करते. हे चुंबकीय प्रवाह मार्गदर्शन स्तर म्हणून देखील कार्य करते आणि चुंबकीय क्षेत्र अँटेनाच्या नॉन-मेटल बाजूकडे निर्देशित करते. हे कपलिंग कार्यक्षमता सुधारण्यात, सिग्नल ट्रान्समिशन ऑप्टिमाइझ करण्यात आणि मेटल घटक जवळपास असलेल्या ऍप्लिकेशन्समध्ये उर्जेचे नुकसान कमी करण्यात मदत करते.

3. प्रतिबाधा जुळणारी संवेदनशीलता

13.56 MHz वर कार्यरत असलेल्या NFC सिस्टीम्सना तंतोतंत प्रतिबाधा जुळणे आवश्यक आहे कारण ते संलग्नक डिझाइनमधील बदल, चिकट जाडी आणि कॉइलचे विकृतीकरण यांच्या संवेदनशीलतेमुळे. यांत्रिक संरचनेतील लहान फरक अनुनाद बिंदू आणि क्यू-फॅक्टर कार्यक्षमतेवर परिणाम करू शकतात, ज्यामुळे अँटेना एकत्रीकरणानंतर सिस्टम-स्तरीय ट्युनिंग आवश्यक होते.

4. डिव्हाइस आर्किटेक्चरसह कपलिंग

प्लॅस्टिक घरे, काचेचे कव्हर आणि PCB स्टॅक-अप स्ट्रक्चर्ससह आसपासच्या सामग्रीच्या डायलेक्ट्रिक वैशिष्ट्यांमुळे अँटेना कार्यक्षमतेवर देखील परिणाम होतो. उच्च डायलेक्ट्रिक स्थिरांक असलेली सामग्री अतिरिक्त परजीवी कॅपेसिटन्स सादर करू शकते, परिणामी बँडविड्थ कमी होते आणि कम्युनिकेशन मार्जिन कमी होते.

5. सक्रिय बनाम निष्क्रिय प्रणाली प्रभाव

सक्रिय NFC अँटेना कॉन्फिगरेशनसाठी, ड्रायव्हिंग सर्किट इलेक्ट्रोमॅग्नेटिक फील्डच्या वितरण आणि सामर्थ्यावर थेट प्रभाव टाकते. जरी हा दृष्टीकोन संप्रेषण अंतर वाढवू शकतो, तरीही ते लोड बदलांसाठी संवेदनशीलता वाढवते आणि ग्राउंडिंग, शिल्डिंग आणि संपूर्ण सिस्टम डिझाइनचे अधिक अचूक नियंत्रण आवश्यक आहे.

तांत्रिक वैशिष्ट्ये

समवयस्कांशी तुलना: Qianmu कम्युनिकेशन्सचे वेगळे फायदे

स्थापना मार्गदर्शक

ॲडेसिव्ह-बॅक्ड इन्स्टॉलेशन (FPC लवचिक अँटेना)

ही सर्वात सामान्यपणे वापरली जाणारी NFC अँटेना स्थापना पद्धत आहे:

स्थापना चरण:

1. पृष्ठभाग स्वच्छ करा - इन्स्टॉलेशन क्षेत्र (डिव्हाइस केसिंगची आतील पृष्ठभाग किंवा बॅटरी पृष्ठभाग) स्वच्छ करण्यासाठी अल्कोहोल वाइप वापरा, ते तेल आणि धूळमुक्त असल्याची खात्री करा.

2. रिलीझ लाइनरची साल काढा - अँटेनाच्या मागील बाजूस 3M चिकट संरक्षक फिल्म काळजीपूर्वक काढून टाका.

3. संरेखन आणि पोझिशनिंग - कॉइल क्षेत्र अबाधित असल्याची खात्री करून, नियुक्त केलेल्या स्थापनेच्या स्थानासह अँटेना संरेखित करा.

4. हवेचे बुडबुडे काढून टाकण्यासाठी मध्यभागीपासून कडाच्या दिशेने - घट्टपणे आणि समान रीतीने दाबा.

5. बरे करणे आणि प्रतीक्षा करणे - इष्टतम बाँडिंग सामर्थ्य प्राप्त करण्यासाठी 24 तास उभे राहू द्या.

स्थापना टिपा:

ग्राहक पुनरावलोकने

"कियानमु कम्युनिकेशन्सच्या NFC अंगभूत सॉफ्ट अँटेनाने आमच्या नवीन स्मार्टफोन मॉडेलमध्ये स्थिर कार्यप्रदर्शन प्रदर्शित केले आहे, 85mm ची वाचन श्रेणी प्राप्त केली आहे. फेराइट लेयर प्रभावीपणे बॅटरीच्या हस्तक्षेपापासून संरक्षण करते आणि मोठ्या प्रमाणात उत्पादनामध्ये गुणवत्ता सुसंगतता उत्कृष्ट आहे." - ब्रँड निर्माता, शेन्झेन जंगे टेक्नॉलॉजी कं, लि.

"पीओएस टर्मिनल्समध्ये वापरल्या जाणाऱ्या सक्रिय NFC अँटेना उच्च विश्वासार्हतेची आणि मजबूत RF फील्डची मागणी करतात. Qianmu कम्युनिकेशनच्या उत्पादनांनी आमची कठोर EMVCo चाचणी उत्तीर्ण केली आहे आणि आम्ही आधीच 300,000 पेक्षा जास्त युनिट्स खरेदी केल्या आहेत." - गुआंगझौ झोन्घाईडा सॅटेलाइट नेव्हिगेशन टेक्नॉलॉजी कं, लि. पेमेंट टर्मिनल निर्माता

वारंवार विचारले जाणारे प्रश्न

Q1: NFC मध्ये अंगभूत सॉफ्ट अँटेनाची ऑपरेटिंग वारंवारता काय आहे?

A: NFC आंतरराष्ट्रीय स्तरावर प्रमाणित 13.56 MHz ±7 kHz फ्रिक्वेन्सी बँडमध्ये कार्य करते, जे सामान्यतः कमी-श्रेणीच्या वायरलेस डेटा ट्रान्सफरसाठी जवळ-क्षेत्रातील संप्रेषण प्रणालींमध्ये वापरले जाते.

Q2: सामान्य वाचन अंतर किती आहे?

A: अँटेना डिझाइन, डिव्हाइस रचना आणि इंस्टॉलेशनच्या परिस्थितीनुसार, संप्रेषण श्रेणी सामान्यतः काही सेंटीमीटरपर्यंत मर्यादित असते, सामान्यत: सुमारे 5-8 सेमी.

Q3: फेराइट कोरसह NFC अँटेना कधी आवश्यक आहे?

A: जेव्हा ऍन्टीना बॅटरीच्या पृष्ठभागावर, धातूच्या आवरणाजवळ किंवा धातूचे घटक असलेल्या वातावरणात स्थापित करणे आवश्यक असते, तेव्हा फेराइट थराने सुसज्ज अँटेना वापरणे आवश्यक आहे. फेराइट थर धातुमुळे होणारा रिव्हर्स एडी-करंट हस्तक्षेप प्रभावीपणे अलग करू शकतो.

Q4: NFC अंगभूत सॉफ्ट अँटेना आणि सक्रिय अँटेना यांच्यात काय फरक आहे?

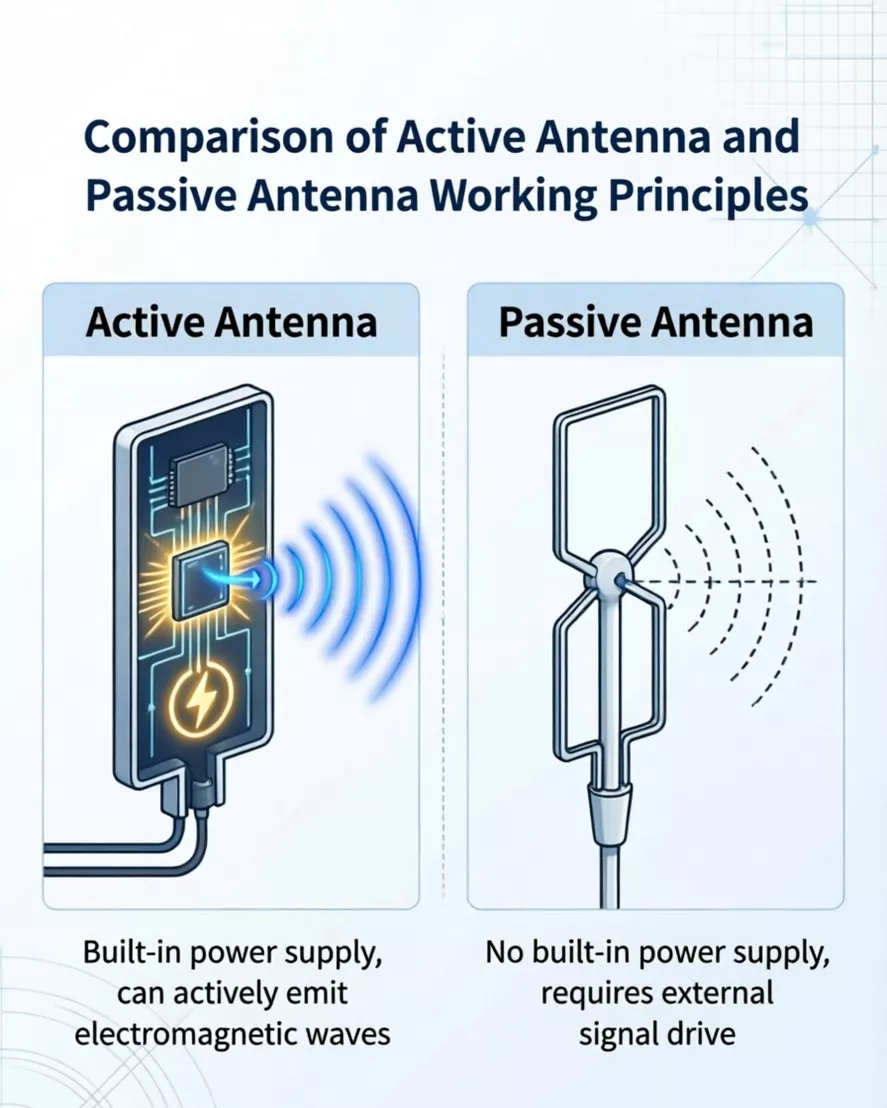

A: अंगभूत निष्क्रिय अँटेना हा एक निष्क्रिय घटक आहे जो ऑपरेट करण्यासाठी वाचक/लेखकाकडून चुंबकीय क्षेत्र इंडक्शनवर अवलंबून असतो, ज्यामुळे तो मानक NFC अनुप्रयोगांसाठी योग्य बनतो. सक्रिय अँटेना सिग्नल ॲम्प्लीफिकेशन आणि ड्रायव्हिंग सर्किट्स समाकलित करते, ते सक्रियपणे मजबूत RF फील्ड तयार करण्यास सक्षम करते, पेमेंट टर्मिनल्स सारख्या परिस्थितीसाठी आदर्श बनवते ज्यांना अधिक मजबूत सिग्नलची आवश्यकता असते.

Q5: ते आकार आणि आकारात सानुकूलित केले जाऊ शकते?

उ: होय, Qianmu कम्युनिकेशन्स आयताकृती, गोलाकार आणि अनियमित आकारांसह सर्व आकारांमध्ये सानुकूल डिझाइनना समर्थन देते.

Q6: कोणती इंडक्टन्स श्रेणी सामान्यतः वापरली जाते?

A: टिपिकल डिझाईन्स ट्यूनिंग आणि प्रतिबाधा जुळण्याच्या आवश्यकतांवर अवलंबून, अंदाजे 1-2 μH च्या इंडक्टन्स रेंजमध्ये येतात.

Q7: सामान्य स्थापना पद्धती काय आहेत?

A: तीन मुख्य इंस्टॉलेशन पद्धती आहेत: ① 3M ॲडेसिव्ह बॅकिंग (FPC लवचिक अँटेना - सामान्यतः वापरले जाते); ② IPEX कनेक्टर (प्लग-इन प्रकार); ③ सोल्डरिंग स्थापना.

Q8: Qianmu कम्युनिकेशन एक व्यापारी आहे की कारखाना आहे?

A: Qianmu Communications ही एक निर्माता आहे जी R&D, उत्पादन आणि विक्री एकत्रित करते. आमची स्वतःची फॅक्टरी आहे आणि आमच्याकडे संपूर्ण उत्पादन लाइन तसेच एक मजबूत गुणवत्ता नियंत्रण प्रणाली आहे - केवळ ट्रेडिंग कंपनी असण्यापासून दूर.
