सामायिक बाईक अँटेना

शेअर्ड बाइक अँटेना हा एक समर्पित IoT RF अँटेना आहे जो विशेषतः सामायिक सायकली आणि ई-बाईकच्या स्मार्ट लॉक हाऊसिंगमध्ये एकत्रित करण्यासाठी डिझाइन केलेला आहे. याला डिव्हाइस केसिंगच्या पलीकडे बाहेरील एक्सपोजरची आवश्यकता नाही, त्याऐवजी ते थेट लॉक पीसीबीच्या आसपास किंवा लॉक हाउसिंगमध्ये आरक्षित अंतर्गत जागेत ठेवलेले आहे. स्मार्ट लॉक्सची मर्यादित अंतर्गत जागा आणि मेटल हाऊसिंग, बॅटरी, मोटर्स आणि मेनबोर्ड घटकांच्या इलेक्ट्रोमॅग्नेटिक हस्तक्षेपामुळे, पारंपारिक ऑफ-द-शेल्फ अंतर्गत अँटेना स्थापित केल्यावर लक्षणीय सिग्नल क्षीणता सहन करतात. यामुळे वाहन अहवालात उशीर होतो, पोझिशनिंग ड्रिफ्ट, झोपेचा असामान्य उर्जा वापर आणि शेवटी जास्त ऑपरेशनल मेंटेनन्स खर्च येतो. किआनमु कम्युनिकेशन्सचा अँटेना विशेषत: लॉक हाऊसिंगमधील जटिल इलेक्ट्रोमॅग्नेटिक वातावरणासाठी अनुकूल आणि ट्यून केला गेला आहे, ज्यामुळे बंदिस्त, बंदिस्त पोकळ्यांमध्ये स्थिर संप्रेषण आणि पोझिशनिंग सिग्नल आउटपुट सुनिश्चित होते. सामायिक केलेल्या दुचाकी वाहनांमध्ये स्मार्ट लॉक सोल्यूशन्ससाठी हे कोर सपोर्टिंग घटक म्हणून काम करते.

कार्य तत्त्व

1. स्मार्ट लॉक मेनबोर्ड त्याच्या RF पोर्टद्वारे RF सिग्नल आउटपुट करतो, जो फीडर केबलद्वारे रेडिएशनसाठी सामायिक केलेल्या सायकलच्या अंगभूत अँटेनामध्ये प्रसारित केला जातो.

2. रेडिएशन युनिट इलेक्ट्रिकल सिग्नल्सचे इलेक्ट्रोमॅग्नेटिक लहरींमध्ये रूपांतर करते, जे प्लास्टिकच्या लॉक हाऊसिंगमध्ये प्रवेश करते आणि बाहेरून पसरते, वाहनाचे स्थान, लॉक स्थिती, बॅटरी पातळी आणि दोष माहिती क्लाउड-आधारित व्यवस्थापन प्लॅटफॉर्मवर प्रसारित करते.

3. बेस स्टेशनवरून रिमोट अनलॉक आणि लॉक कमांड प्राप्त करा, एअरबोर्न इलेक्ट्रोमॅग्नेटिक लाटा पुन्हा इलेक्ट्रिकल सिग्नलमध्ये बदला आणि त्यांना मेनबोर्डवर पाठवा;

4. इंपीडन्स ट्युनिंग अंतर्गत धातू आणि बॅटरीच्या व्यत्ययाला संबोधित करण्यासाठी, मर्यादित जागेत मानक 50Ω प्रतिबाधा राखण्यासाठी, प्रतिध्वनी कमी करण्यासाठी, असामान्य उर्जेचा वापर दडपण्यासाठी आणि डिव्हाइसच्या लिथियम बॅटरीचे आयुष्य वाढवण्यासाठी केले जाते.

समर्थित डिव्हाइसेससह सुसंगत

· NBIoT स्मार्ट बाइक लॉक

· 4G Cat.1 सामायिक इलेक्ट्रिक बाइक सेंट्रल लॉक मेनबोर्ड

सामायिक इलेक्ट्रिक स्कूटरसाठी अंतर्गत IoT कम्युनिकेशन मॉड्यूल

· अंगभूत संप्रेषण टर्मिनल्ससह सामायिक स्कूटर आणि गतिशीलता उपकरणे

· लहान मैदानी IoT लॉक, अंगभूत मॉड्यूलसह ​​कॅबिनेट लॉक

उत्पादनाचे मुख्य तंत्रज्ञान

1. कॅव्हिटी अँटी-इंटरफरेन्स ट्युनिंग डिझाइन: स्मार्ट लॉकमधील अंतर्गत मेटल हाऊसिंग, लिथियम बॅटरी आणि सर्किट बोर्ड यांच्या इलेक्ट्रोमॅग्नेटिक हस्तक्षेपास संबोधित करण्यासाठी विशेषत: एनीकोइक चेंबरमध्ये कॅलिब्रेट केले जाते. हे बंदिस्त, बंदिस्त जागेतही स्थिर रेडिएशन कार्यप्रदर्शन राखते, लॉकच्या अंतर्गत वातावरणामुळे होणारे सिग्नल चढउतार प्रभावीपणे प्रतिबंधित करते.

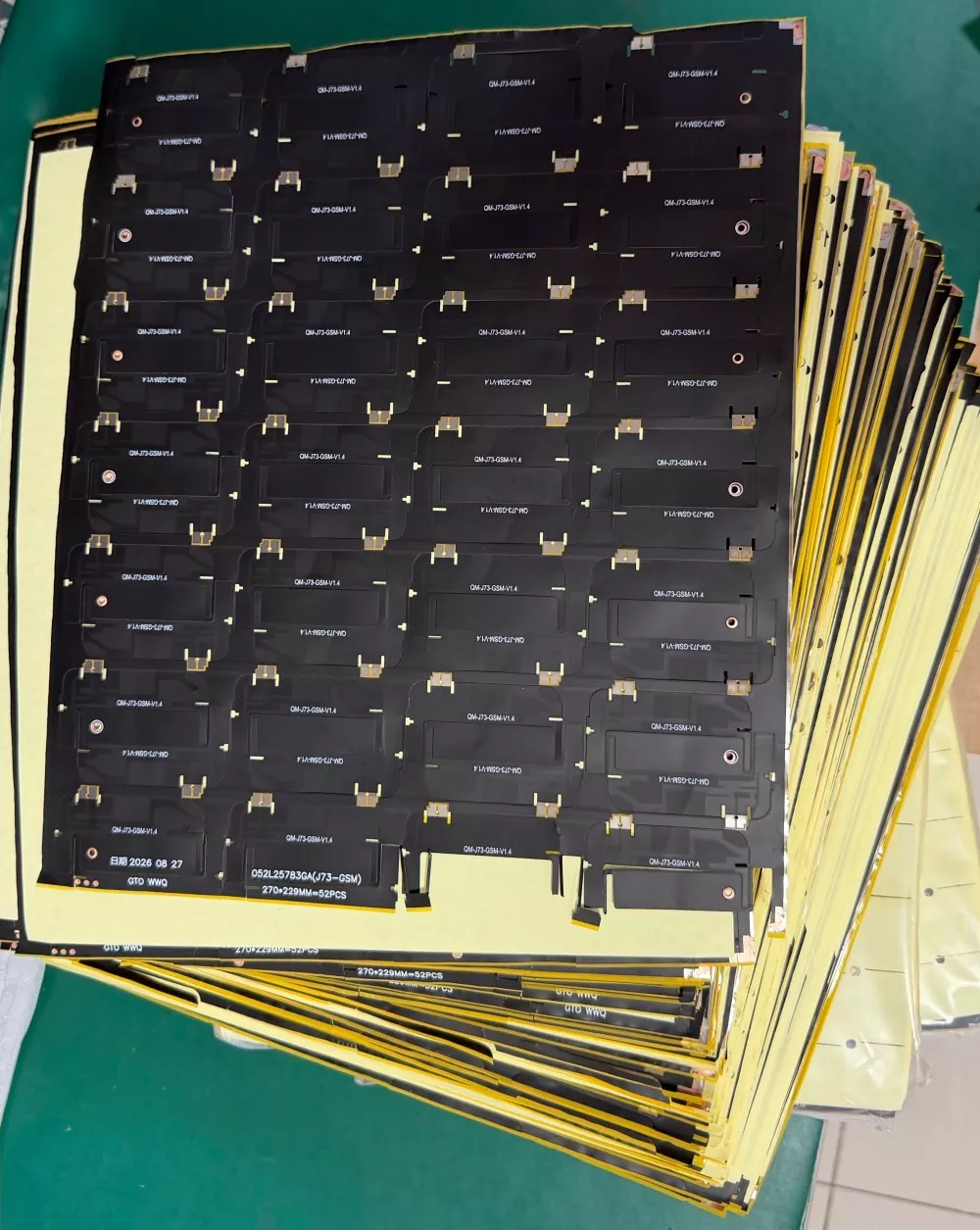

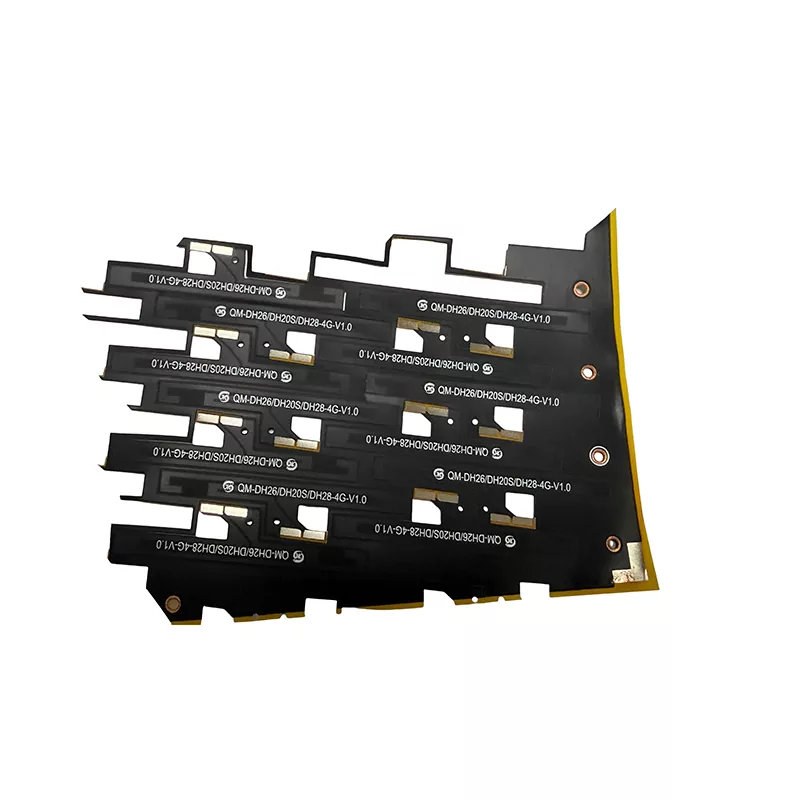

2. कॉम्पॅक्ट आणि स्लिम डिझाईन, लॉकच्या आत असलेल्या घट्ट जागेसाठी आदर्श: विविध अंतर्गत लॉकच्या परिमाणांसाठी लवचिक FPC, सिरॅमिक, स्प्रिंग आणि PCB अँटेना पर्यायांसह अनेक आकार आणि कॉन्फिगरेशनमध्ये उपलब्ध. हे कमीत कमी पोकळी जागा व्यापते, ज्यामुळे स्ट्रक्चरल अभियंत्यांना डिझाइनमध्ये समाकलित करणे सोपे होते.

3. कंपनविरोधी आणि थकवा विरोधी वैशिष्ट्ये: सामायिक केलेल्या बाइक्सना अनेकदा खडबडीत रस्ते आणि दीर्घकाळ कंपने येतात, ज्यामुळे फीडर वायर तुटणे किंवा सोल्डर जॉइंट डिटेचमेंट होऊ शकते. शेअर्ड बाईक अँटेना केबल एक्झिट पॉइंटवर ताण-बफरिंग मजबुतीकरण समाविष्ट करते आणि लवचिक FPC आवृत्तीमध्ये अतिरिक्त स्टील रीइन्फोर्सिंग प्लेट्स समाविष्ट आहेत. 500 तासांच्या सिम्युलेटेड रोड कंपन विश्वासार्हतेच्या चाचणीनंतर, ते तुटलेल्या तारांसारखे उत्पादन दोष लक्षणीयरीत्या कमी करते.

4. लो-पॉवर RF ऑप्टिमायझेशन: RF लिंक लॉस ऑप्टिमाइझ करणे जटिल इनडोअर वातावरणात डिव्हाइस ट्रान्समिशन पॉवर वापर कमी करते, एकूण सिस्टम पॉवर वापर कमी करते, वैयक्तिक वाहनांसाठी बॅटरी बदलण्याचे चक्र वाढवते आणि साइटवर देखभालीची वारंवारता कमी करते.

5. लवचिक सानुकूलन आणि विकास क्षमता: ग्राहकाच्या गृहनिर्माण परिमाणे आणि अंतर्गत घटक लेआउट नुसार विशेषतः ट्यून केले जाऊ शकते; संप्रेषण आणि GNSS पोझिशनिंग एकत्रित करणारे सिंगल कम्युनिकेशन किंवा इंटिग्रेटेड ड्युअल-फंक्शन अँटेनाचे समर्थन करते; केबलची लांबी, कनेक्टरचा प्रकार आणि ऑपरेटिंग फ्रिक्वेन्सी बँड सर्व समायोज्य आहेत.

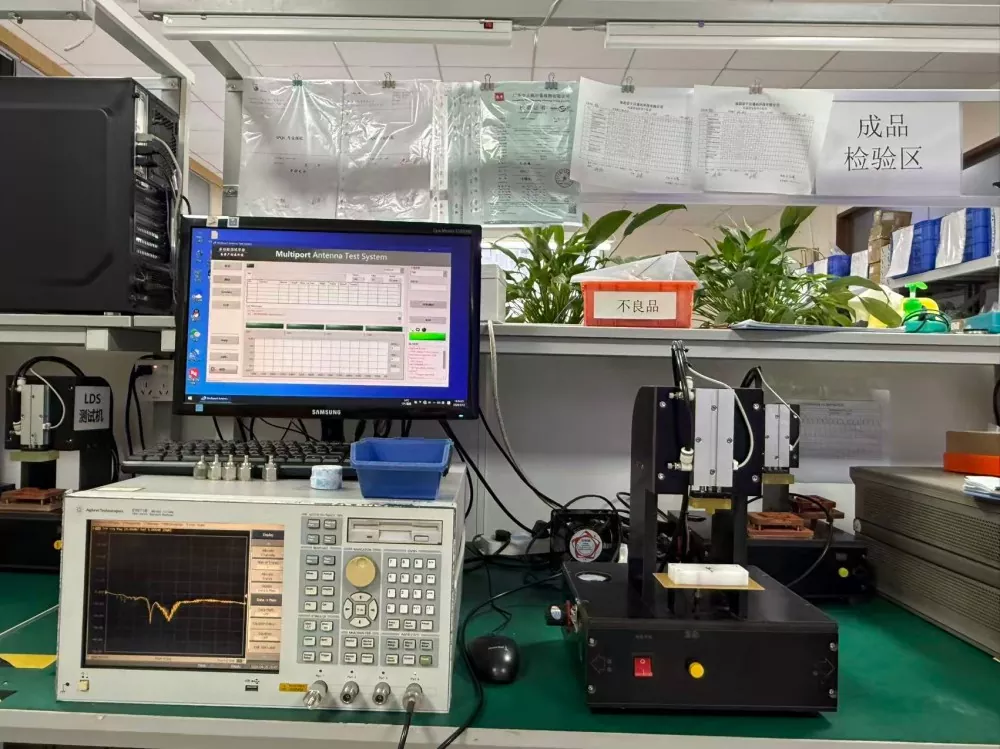

6. गुणवत्तेचा शोध घेण्यायोग्य आणि पडताळणी करण्यायोग्य: उत्पादनांच्या प्रत्येक बॅचमध्ये मायक्रोवेव्ह ॲनेकोइक चेंबर चाचणी अहवाल आणि सॅम्पलिंग एजिंग टेस्ट रेकॉर्ड राखून ठेवले जातात. प्रकल्प मोठ्या प्रमाणात पुरवठ्यासाठी, प्रकल्प स्वीकृती आवश्यकता पूर्ण करण्यासाठी शिपमेंटसह वास्तविक मापन डेटा प्रदान केला जाऊ शकतो. स्वतंत्र R&D क्षमता असलेले पुरवठादार म्हणून, आम्ही नमुना स्टेज दरम्यान अनेक प्रोटोटाइप पुनरावृत्ती वितरीत करू शकतो.

सामायिक बाईक अँटेना कसा निवडावा

1. वारंवारता बँड आणि कार्यात्मक आवश्यकता स्पष्ट करा: प्रकल्प NB-IoT किंवा 4G Cat.1 आहे की नाही आणि एकात्मिक Beidou-GPS ड्युअल पोझिशनिंग आवश्यक आहे की नाही याची पुष्टी करा. सामायिक बाईक अँटेना एकसारखे दिसणारे पण जुळत नसलेल्या फ्रिक्वेन्सी बँडमुळे लॉक्समध्ये वापरल्यास वास्तविक कामगिरी खराब होईल.

2. अंतर्गत पोकळी वातावरणाचे मूल्यमापन करा: अंतर्गत जागेचा आकार, सभोवतालचे धातूचे घटक आणि बॅटरी प्लेसमेंट विचारात घ्या. अँटेना बेअर घटक पॅरामीटर्सवर पूर्णपणे अवलंबून राहू नका; वास्तविक मोजमाप पूर्ण संलग्नक असेंब्लीनंतर आयोजित करणे आवश्यक आहे, कारण बेअर बोर्ड डेटा वास्तविक प्रकल्पांमध्ये वास्तविक-जगातील कामगिरीचे प्रतिनिधित्व करू शकत नाही.

3. स्ट्रक्चरल आवश्यकतांची पुष्टी करा: उपलब्ध जागेची परिमाणे, इंस्टॉलेशन आणि माउंटिंग पद्धत, कनेक्टर मॉडेल, आणि केबलची अनुमत लांबी अगोदरच एकत्र केले जाऊ शकत नाही असे घटक खरेदी करणे टाळण्यासाठी.

4. RF ट्यूनिंग क्षमता असलेल्या उत्पादकांना प्राधान्य द्या. ऑफ-द-शेल्फ जेनेरिक उत्पादने कदाचित तुमच्या लॉक बॉडीशी सुसंगत नसतील; फिजिकल फॅक्टरी विशेषत: तुमच्या लॉक कॅव्हिटीसाठी री-ट्यून आणि ऑप्टिमाइझ करू शकते, तर व्यापारी सामान्यत: पोकळी-स्तरीय ऑप्टिमायझेशन साध्य करू शकत नाहीत.

वारंवार विचारले जाणारे प्रश्न

Q1: उच्च अँटेना वाढणे म्हणजे नेहमीच चांगली कार्यक्षमता असते का?

उ: नाही. अंगभूत अँटेना एका अरुंद धातूच्या पोकळीत मर्यादित असतात; केवळ उच्च लाभाचा पाठपुरावा केल्याने प्रतिबाधा विसंगत होऊ शकते, ज्यामुळे एकूण वीज वापरामध्ये तीव्र वाढ होते. सामायिक बाईकसाठी, अंगभूत अँटेना पोकळीतील वातावरण, उर्जा वापर, शॉक प्रतिरोध आणि आकार यासह अनेक घटक संतुलित करणे आवश्यक आहे, ज्यासाठी तुमच्या लॉक बॉडी डिझाइनवर आधारित जुळणी आणि ट्यूनिंग आवश्यक आहे.

Q2: बाह्य अँटेनाच्या तुलनेत अंगभूत अँटेनाचे फायदे आणि तोटे काय आहेत?

A: अंगभूत अँटेनाचे फायदे: कोणतेही उघड घटक नसलेले उपकरण स्वच्छ दिसणे, बाह्य अँटेनाशी संबंधित नुकसान, तुटणे किंवा नुकसान होण्याचे धोके दूर करणे. तोटे: लॉक हाऊसिंगमधील अंतर्गत धातूच्या भागांचा जास्त हस्तक्षेप, अँटेना ट्यूनिंगमध्ये उच्च अचूकता आवश्यक आहे. तुमच्या प्रकल्पात उंच इमारती किंवा भूमिगत गॅरेजमध्ये मोठ्या प्रमाणावर तैनाती समाविष्ट असल्यास, साइटवर संपूर्ण चाचणी आणि मूल्यमापन आवश्यक आहे.

Q3: आम्ही 4G कम्युनिकेशन + GPS BeiDou ड्युअल-फंक्शन शेअर्ड बाइक अँटेना बनवू शकतो का?

A: समर्थित. एकात्मिक ड्युअल-अँटेना डिझाइन अंतर्गत वायरिंग कमी करते आणि कनेक्टर आणि केबल्स आवश्यकतेनुसार सानुकूलित केले जाऊ शकतात.

Q4: उत्पादन वॉरंटी धोरण काय आहे?

उ: सामान्य स्थापना आणि वापरा अंतर्गत, आम्ही उत्पादनाच्या विद्युत दोषांसाठी वॉरंटी प्रदान करतो जे मानवी नुकसानीमुळे होत नाहीत. तथापि, चुकीची स्थापना, केबल्स जबरदस्तीने खेचणे किंवा असेंब्ली दरम्यान कॉम्प्रेशनमुळे होणारे नुकसान या समस्या वॉरंटी अंतर्गत समाविष्ट नाहीत. अशा समस्या टाळण्यासाठी आम्ही इंस्टॉलेशन मार्गदर्शक तत्त्वे देखील देऊ.
