बॉडी वर्न कॅमेरा 4G/5G अँटेना

Shenzhen Qianmu Communication Technology Co., Ltd. ही बॉडी वर्न कॅमेरा 4G/5G अँटेनासाठी घरगुती R&D आणि उत्पादन स्रोत कारखाना आहे.

आम्ही 4G LTE आणि मुख्य प्रवाहातील देशांतर्गत आणि आंतरराष्ट्रीय 5G Sub6G फ्रिक्वेन्सी बँडशी सुसंगत, इन-हाउस FPC वाइडबँड सब6G अंगभूत अँटेना विकसित केला आहे. कॉम्पॅक्ट डिव्हाईस स्पेस, मेटल शील्डिंग, बॅटरी हस्तक्षेप, मानवी शरीराच्या पोशाखांमुळे सिग्नल गमावणे आणि कठोर फील्ड ऑपरेशन परिस्थिती या आव्हानांना तोंड देण्यासाठी अँटेनाने विशेष कार्यक्षमता ऑप्टिमायझेशन केले आहे.

अँटेना विश्वसनीय PI लवचिक सब्सट्रेट वापरते आणि औद्योगिक चिकटपणासह माउंट केले जाते, ज्यामुळे ते कॉम्पॅक्ट उपकरण संरचनांसाठी योग्य बनते. वास्तविक-जगातील ऑपरेशनल वातावरणाची प्रतिकृती तयार करण्यासाठी सर्व उत्पादने ॲनेकोइक चेंबरमध्ये संपूर्ण OTA सिम्युलेशन चाचणी घेतात. VNA आणि OTA चाचणी रेकॉर्ड उत्पादन बॅचद्वारे संग्रहित केले जातात आणि विनंतीनुसार तपासणी अहवाल प्रदान केले जाऊ शकतात.

व्यावसायिक तांत्रिक व्याख्या

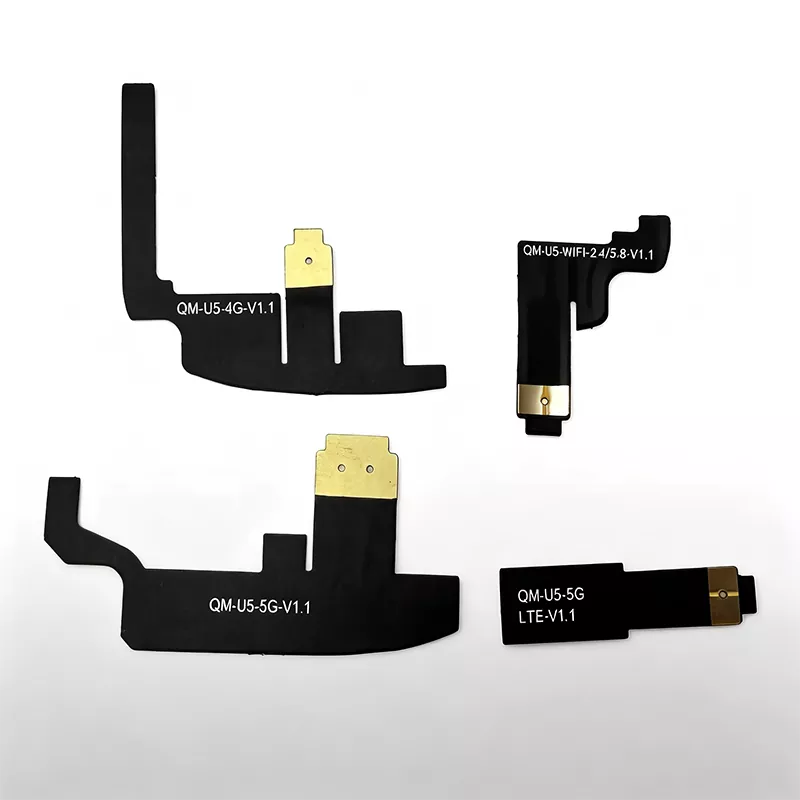

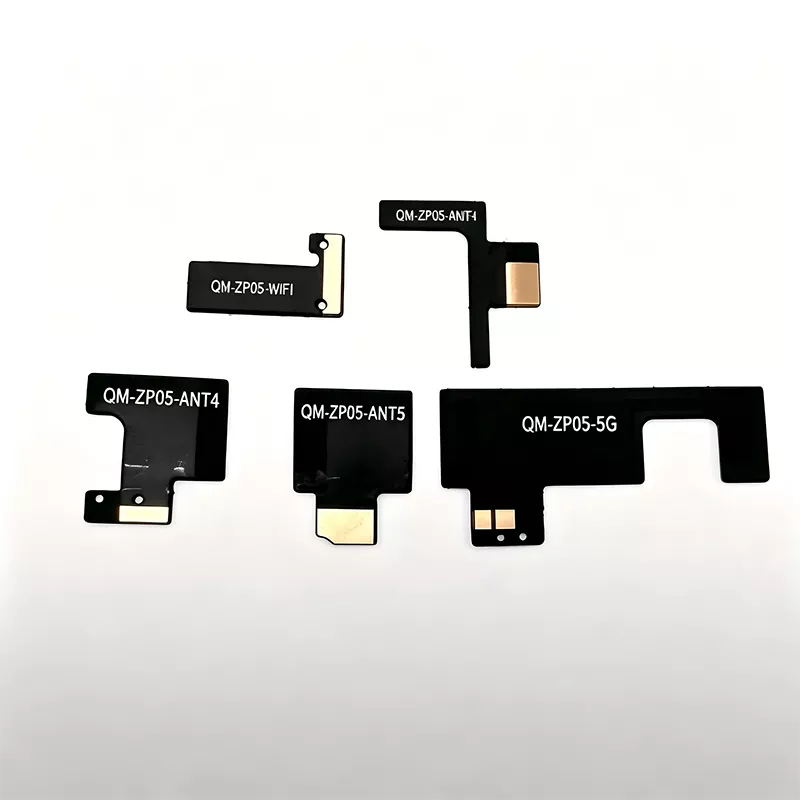

आमचा बॉडी वर्न कॅमेरा 4G/5G अँटेना हा ब्रॉडबँड PIFA FPC लवचिक अंगभूत सब6G अँटेना आहे. हे LTE बँड B1/B3/B5/B8/B20/B38/B40 आणि मुख्य प्रवाहातील 5G ​​Sub6G बँड N41/N78/N79 ला सपोर्ट करते. अँटेना कंपन-प्रतिरोधक, मीठ-स्प्रे-प्रतिरोधक, अत्यंत झुकता येण्याजोगा PI फिल्म सब्सट्रेट वापरतो, औद्योगिक-दर्जाच्या उच्च-तापमान दुहेरी बाजू असलेला चिकट आणि U.FL/IPEX RF फीडलाइनसह एकत्रितपणे, शरीर-कणलेल्या कॅमेऱ्यांमध्ये अंतर्गत स्थापनेसाठी ते आदर्श बनवते.

पारंपारिक IoT FPC अँटेनाच्या विपरीत, डिझाईन फेजमध्ये सिम्युलेशन वातावरणात मेटल केसिंग, लिथियम बॅटरी, कॅमेरा ब्रॅकेट, मदरबोर्ड शील्ड कव्हर आणि मानवी शरीराचे फँटम मॉडेल यासह पूर्ण-सिस्टम 3D सिम्युलेशन समाविष्ट आहे.

कारखान्यात 50Ω प्रतिबाधासह प्री-मॅच केलेले, आणि त्याच वेळी ड्रॉप, तापमान सायकलिंग, मीठ स्प्रे आणि आर्द्रता विश्वसनीयता चाचणी. यामुळे ग्राहक प्रणाली एकत्रीकरणाचा भार कमी होतो आणि पोलिस हार्डवेअर प्रकल्पांसाठी विकास चक्र कमी होते.

अँटेनाचे पूर्ण कार्य तत्त्व

संपूर्ण अँटेनामध्ये FPC रेडिएटिंग कंडक्टर, इंडस्ट्रियल ॲडहेसिव्ह बॅकिंग लेयर, एक U.FL कोएक्सियल फीडर आणि मेनबोर्ड RF मॅचिंग नेटवर्क असते, ज्यामुळे 4G/5G सेल्युलर सिग्नल ट्रान्समिशन आणि रिसेप्शन साध्य करण्यासाठी उच्च-फ्रिक्वेंसी इलेक्ट्रोमॅग्नेटिक लहरींचे द्विदिश रूपांतरण सक्षम होते.

ट्रान्समिशन दरम्यान, रेकॉर्डरचे कम्युनिकेशन मॉड्यूल व्हिडिओ प्रवाह, SOS अलर्ट आणि स्थान डेटा उच्च-फ्रिक्वेंसी इलेक्ट्रिकल सिग्नलमध्ये रूपांतरित करते, जे कोएक्सियल केबलद्वारे FPC रेझोनंट स्ट्रक्चरमध्ये प्रसारित केले जाते. हे सिग्नल नंतर बाह्य रेडिएशनसाठी 4G/5G इलेक्ट्रोमॅग्नेटिक लहरींमध्ये रूपांतरित केले जातात, बेस स्टेशनला पुरावा माहिती पाठवतात.

रिसेप्शन दरम्यान, अँटेना बेस स्टेशनवरून इलेक्ट्रोमॅग्नेटिक लहरी कॅप्चर करते आणि त्यांना इलेक्ट्रिकल सिग्नलमध्ये रूपांतरित करते, जे नंतर शेड्यूलिंग कमांड आणि रिमोट पॅरामीटर रिसेप्शन पूर्ण करण्यासाठी मॉड्यूलमध्ये परत पाठवले जातात.

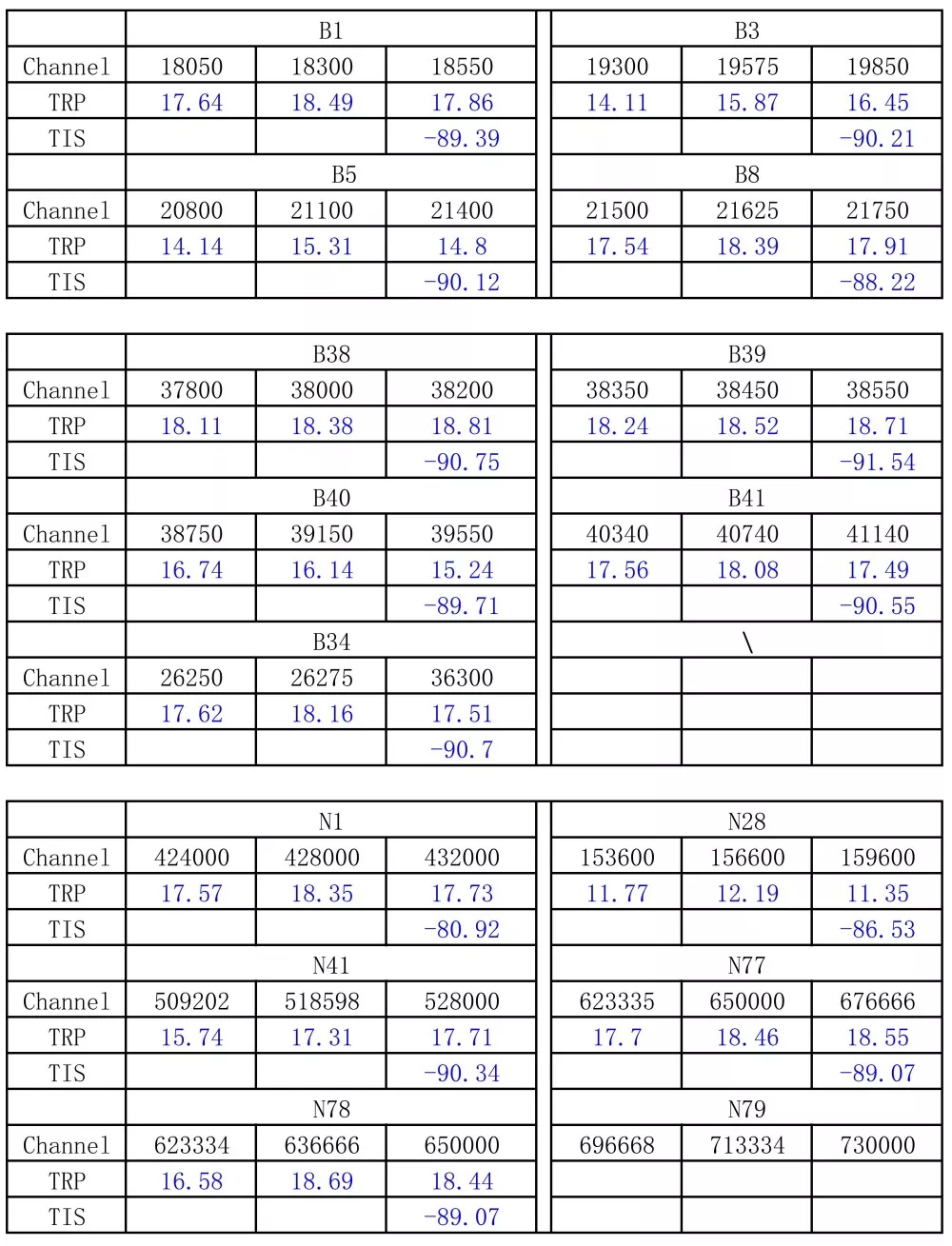

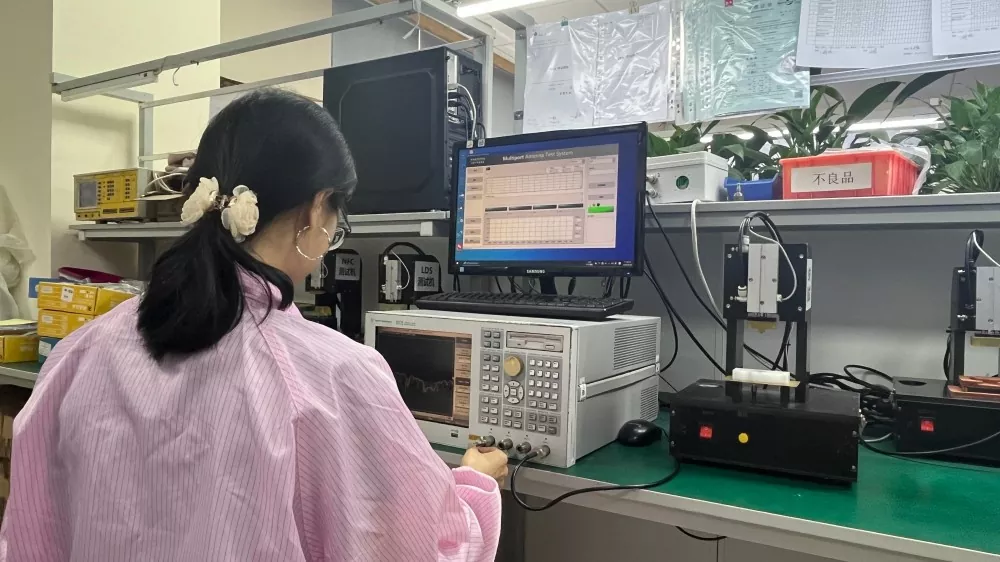

मानवी पाठीवर परिधान केल्यामुळे झालेल्या RF नुकसानाची भरपाई करण्यासाठी, मानवी शरीराच्या फॅन्टम मॉडेलचा वापर करून एनीकोइक चेंबरमध्ये सिम्युलेशनद्वारे कार्यप्रदर्शन वाढविले जाते, परिणामी TIS मध्ये 22.8 dB सुधारणा पारंपारिक FPC अँटेनाच्या तुलनेत संवेदनशीलता प्राप्त होते. सिम्युलेटेड परिधान परिस्थितीत, LTE B8 साठी मानक अँटेनाची कार्यक्षमता फक्त 40.46% आहे, तर Qianmu च्या अँटेना LTE कमी वारंवारतासाठी ≥52% आणि 5G N78 साठी ≥47% मिळवते. ग्राहक पडताळणीसाठी संग्रहित चाचणी वक्र आणि उत्पादन रेकॉर्डसह, प्रत्येक बॅच VNA सह सॅम्पलिंग आणि पुन्हा चाचणी घेते.

सुसंगत साधने आणि उपकरणे

एंड डिव्हाइसेसशी सुसंगत

1. सार्वजनिक सुरक्षा आणि वाहतूक पोलिस 4G/5G हाय-डेफिनिशन कायद्याची अंमलबजावणी करणाऱ्या बॉडी कॅमेरा

2. शहरी व्यवस्थापन, रस्ते प्रशासन आणि अग्निशमन विभाग दृकश्राव्य पुरावे संकलनासाठी बॉडी कॅमेरा

3. रासायनिक आणि खाण उद्योगांसाठी स्फोट-प्रूफ आंतरिकरित्या सुरक्षित कायदा अंमलबजावणी रेकॉर्डर

4. पॉवर इन्स्पेक्शन सिंगल सोल्जर रेकॉर्डिंग टर्मिनल

5. परदेशात निर्यात 4G/5G सिंगल सोल्जर कायदा अंमलबजावणी उपकरण

सुसंगत संप्रेषण मॉड्यूल

- 4G LTE Cat.1 / Cat.4 संप्रेषण मॉड्यूल 5G सब-6GHz देशांतर्गत/आयातित संप्रेषण मॉड्यूल 4G+5G+WiFi मल्टी-मोड इंटिग्रेटेड कम्युनिकेशन मॉड्यूल

उत्पादनासाठी फॅक्टरी-पुरवलेली सामग्री

विविध लांबीच्या U. FL/IPEX कोएक्सियल केबल्स, मजबुतीकरण स्टील प्लेट्स आणि उच्च-तापमान, मीठ-प्रतिरोधक औद्योगिक चिकट आधार. ग्राहकांसाठी दुय्यम प्रक्रिया कमी करण्यासाठी मदरबोर्ड डिझाइनवर आधारित सानुकूल करण्यायोग्य केबल लांबी आणि कनेक्टर वैशिष्ट्ये.

तांत्रिक तपशील

अँटेना खरेदी आणि निवड मार्गदर्शक

1. पूर्णपणे मुक्त-स्पेस पॅरामीटर्सवर अवलंबून न राहता शरीरावर परिधान केलेल्या संपूर्ण उपकरणांवरील वास्तविक-जागतिक मापन डेटावर लक्ष केंद्रित करा. ठराविक उत्पादक डेटाशीट बेअर बोर्डवर घेतलेली मोजमाप प्रदान करतात; डिव्हाइस हाऊसिंगमध्ये स्थापित झाल्यानंतर आणि परिधान केल्यावर कार्यप्रदर्शन लक्षणीयरीत्या खालावते. खरेदी करताना, नेहमी पूर्ण-सिस्टम VNA/OTA चाचणी अहवालांची विनंती करा आणि केवळ सैद्धांतिक वैशिष्ट्यांवर अवलंबून राहू नका.

2. एकल-सैनिक कायद्याची अंमलबजावणी उपकरणे मोठ्या प्रमाणात उत्पादनात अनुभवासह स्त्रोत कारखाना निवडण्यास प्राधान्य द्या. एकल-सैनिक उपकरणांची आव्हाने मेटल हाऊसिंग्ज आणि बॅटरी, मानवी शरीराची पोशाख आणि कठोर वातावरण यांच्यातील हस्तक्षेप हाताळण्यात आहेत. प्रकल्पाचा पूर्वीचा अनुभव असलेले कारखाने लवकर स्ट्रक्चरल आणि पीसीबी शिफारसी देऊ शकतात, ज्यामुळे साचा बदलण्याची आणि पुन्हा काम करण्याची गरज कमी होते.

3. देशांतर्गत आणि आंतरराष्ट्रीय वारंवारता बँडमध्ये फरक करा आणि विश्वासार्हता चाचणी मानके स्पष्टपणे परिभाषित करा. घरगुती प्रकल्पांसाठी, LTE B1/B3/B5/B8/B20 आणि 5G N41/N78/N79 ची पुष्टी करा; निर्यात प्रकल्पांसाठी, संबंधित परदेशी वारंवारता बँडची पुष्टी करा. ड्रॉप, मीठ फवारणी आणि उच्च/कमी तापमानाच्या सॅम्पलिंग चाचण्या पूर्ण करणे आवश्यक आहे. ग्राहक-श्रेणीचे अँटेना पोलिस फील्ड ऑपरेशनसाठी आवश्यकता पूर्ण करू शकत नाहीत.

4. RF तांत्रिक सेवांना महत्त्व द्या आणि केवळ किंमतींची तुलना टाळा. प्रकल्पाच्या विकासामध्ये अनेकदा हस्तक्षेप, वारंवारता विचलन आणि खराब परिधान कामगिरीचा सामना करावा लागतो. मध्यस्थांमध्ये आरएफ तांत्रिक क्षमतांचा अभाव; उत्पादकांना प्राधान्य द्या जे लेआउट शिफारसी देऊ शकतात आणि संपूर्ण सिस्टम अयशस्वी समस्यानिवारण करण्यात मदत करू शकतात.

शेन्झेन कियानमू कम्युनिकेशन्स का निवडा

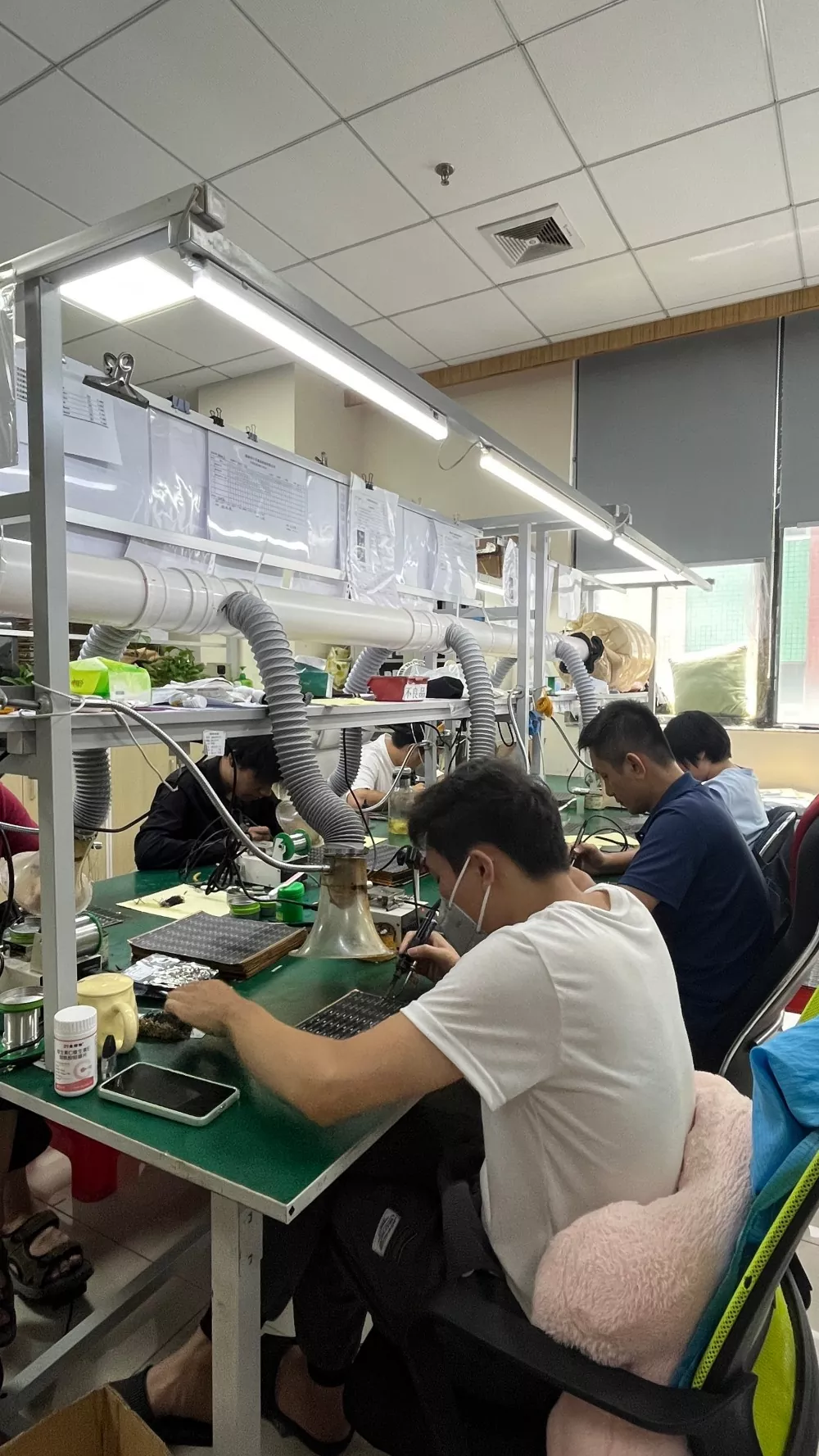

1. कोणत्याही मध्यस्थ मार्कअपशिवाय स्त्रोत कारखान्याकडून थेट पुरवठा. इन-हाऊस प्रोडक्शन लाइन FPC कटिंग, मजबुतीकरण, ॲडेसिव्ह बॅकिंग आणि संपूर्ण इलेक्ट्रिकल तपासणी हाताळते. मोठ्या प्रमाणात ऑर्डरसाठी स्पर्धात्मक किंमत, दीर्घकालीन फ्रेमवर्क पुरवठा समर्थित, पोलिस खरेदी बोली प्रकल्पांसाठी योग्य.

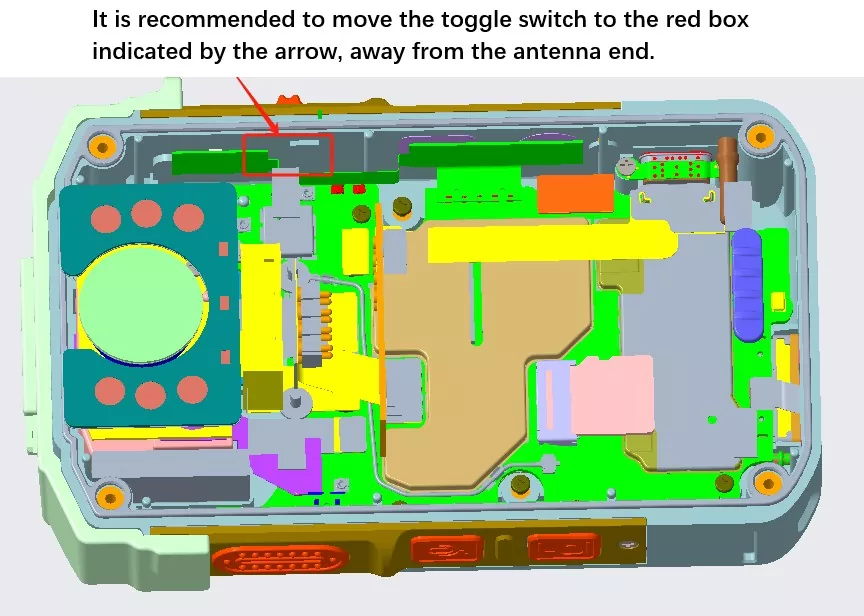

2. वैयक्तिक सैनिक उपकरणांमध्ये विशेषीकरण करून, आम्ही सुरुवातीच्या टप्प्यातील R&D मध्ये सखोलपणे गुंतलो आहोत आणि मोठ्या प्रमाणात उत्पादन आणि शरीराने घातलेले विविध कॅमेरे आणि एकल-सैनिक टर्मिनल्सच्या तैनातीचा व्यापक अनुभव आहे. नवीन प्रकल्पांसाठी, आम्ही 3D डिझाईन्स प्राप्त करू शकतो, अँटेना लेआउट आणि क्लिअरन्स कंस्ट्रेंट सोल्यूशन्स प्रदान करू शकतो, डिझाइनमधील त्रुटी टाळू शकतो आणि मोल्ड बदल खर्च कमी करू शकतो.

3. लवचिक OEM/ODM कस्टमायझेशन अनियमित FPC कटिंग, फीडरची लांबी, कनेक्टर वैशिष्ट्य आणि वारंवारता बँड फाइन-ट्यूनिंगला समर्थन देते; 35 कार्य दिवसांच्या आत मानक नमुना वितरण.

4. संपूर्ण परदेशी व्यापार समर्थन क्षमता [इमेज प्लेसहोल्डर: प्रमाणन दस्तऐवजांचे संकलन (CE, FCC, RoHS, ISO)] कंपनीकडे स्वतंत्र आयात आणि निर्यात अधिकार आहेत आणि पात्रतेचे पूर्ण संच आहेत. आम्ही इंग्रजी तांत्रिक वैशिष्ट्ये आणि चाचणी अहवाल प्रदान करू शकतो, FOB शेन्झेन व्यापार अटींना समर्थन देऊ शकतो आणि परदेशी सुरक्षा उपाय प्रदाते आणि खरेदीदारांशी कनेक्ट करू शकतो.

5. एंड-टू-एंड तांत्रिक विक्री-पश्चात समर्थन: संपूर्ण उपकरणामध्ये 4G/5G सिग्नल विसंगती आढळल्यास, RF अभियंते अँटेना समस्यांना घाईघाईने दोष न देता मूळ कारण (अँटेना, संरचना किंवा मॉड्यूल) ओळखण्यात मदत करतील. नमुना चाचणी, प्रायोगिक उत्पादन आणि मोठ्या प्रमाणात उत्पादन टप्प्यांमध्ये सतत तांत्रिक सहयोग प्रदान केला जातो.

वारंवार विचारले जाणारे प्रश्न

Q1: बॉडी वर्न कॅमेरा 4G/5G अँटेना वाय-फाय मॉड्यूलसह ​​शेअर केला जाऊ शकतो का?

A: हा अँटेना 4G LTE/5G Sub6G सेल्युलर बँडसाठी डिझाइन केला आहे. वाय-फाय कार्यक्षमतेची आवश्यकता असल्यास, वेगळा वाय-फाय अँटेना कॉन्फिगर करण्याची शिफारस केली जाते, कारण समान अँटेना सामायिक केल्याने हस्तक्षेप होऊ शकतो आणि सेल्युलर संप्रेषण कार्यक्षमतेत घट होऊ शकते.

Q2: शरीराने घातलेल्या कॅमेरामध्ये अनियमित अंतर्गत पोकळी असते; अशा आकारांमध्ये बसण्यासाठी अँटेना कस्टम कटिंगला सपोर्ट करते का?

A: सानुकूल कटिंगला समर्थन देते. क्लायंट केसिंगचे 3D रेखाचित्र प्रदान करतो आणि आम्ही आकार डिझाइन प्रस्तावित करण्यासाठी उपलब्ध जागेचे मूल्यांकन करतो, संपूर्ण प्रोटोटाइपिंग करतो आणि संपूर्ण डिव्हाइस फिटवर वास्तविक-जागतिक चाचणी आयोजित करतो.

Q3: ॲडहेसिव्ह बॅकिंग वापरण्याव्यतिरिक्त FPC अँटेना सुरक्षित करण्याचे इतर कोणतेही मार्ग आहेत का?

उ: कॉम्पॅक्ट हाऊसिंगसह बॉडी-वॉर्न कॅमेऱ्यांच्या मोठ्या प्रमाणात उत्पादनासाठी, औद्योगिक चिकट बाँडिंग ही मुख्य प्रवाहाची पद्धत आहे. ZIF कनेक्टर लक्षणीय जागा व्यापतात आणि क्वचितच वापरले जातात; ऍन्टीना कंडक्टर क्षेत्रावर स्क्रू क्लॅम्पिंग सक्तीने निषिद्ध आहे, कारण ते ऍन्टीनाला नुकसान पोहोचवू शकते आणि आघातानंतर निकामी होऊ शकते.

Q4: अँटेना गुणवत्तेच्या समस्यांमुळे बॉडी-कर्न कॅमेऱ्यावरील खराब 4G/5G सिग्नल नेहमी असतात का?

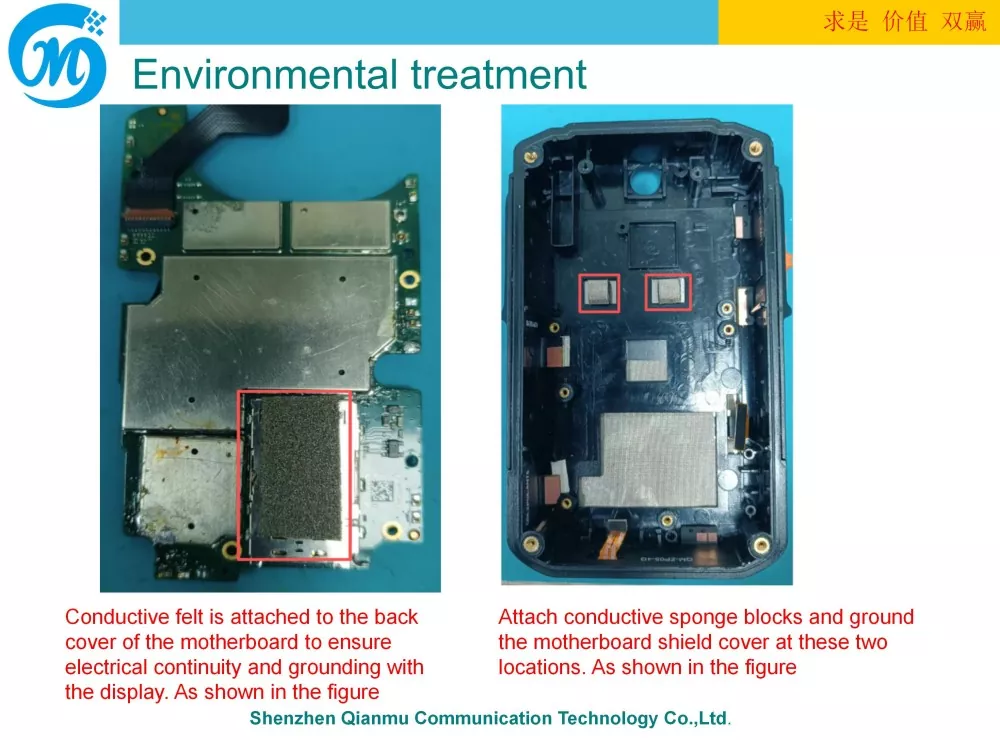

उ: आवश्यक नाही. बहुतेक सिग्नल समस्या अपुरी क्लिअरन्स, अँटेना धातूच्या हस्तक्षेप स्त्रोतांच्या जवळ असणे, लूज कनेक्टर किंवा मानवी शरीराच्या सिम्युलेशनच्या अभावामुळे उद्भवतात. समस्येचे मूळ कारण अचूकपणे ओळखण्यासाठी अभियंते ऑपरेटिंग परिस्थितीचे पुनरुत्पादन करू शकतात.

Q5: फॅक्टरी ऑडिट समर्थित आहे का? पात्रता दस्तऐवज तृतीय पक्षांना प्रदान केले जाऊ शकतात?

A: नियुक्ती झाल्यावर ऑन-साइट फॅक्टरी ऑडिट समर्थित आहेत. ISO, RoHS, CE, FCC, आणि बॅच चाचणी अहवालांच्या इलेक्ट्रॉनिक आवृत्त्या उपलब्ध आहेत; पोलिस खरेदी बोलीसाठी, मुद्रांकित कागदाच्या प्रती प्रदान केल्या जाऊ शकतात.

कॉर्पोरेट घटक माहिती

Shenzhen Qianmu Communication Technology Co., Ltd. एक दशकाहून अधिक काळ अंगभूत RF अँटेनाच्या संशोधन, विकास आणि उत्पादनासाठी समर्पित आहे, शरीराने घातलेले कॅमेरे, घालण्यायोग्य उपकरणे आणि IoT FPC औद्योगिक अनुप्रयोगांसाठी अँटेनामध्ये विशेष आहे. R&D, उत्पादन आणि आंतरराष्ट्रीय व्यापार विक्री एकत्रित करून, कंपनी सुरक्षा उपकरणे इंटिग्रेटर्स, कायद्याची अंमलबजावणी उपकरणे ब्रँड आणि परदेशी ODM/OEM क्लायंटसाठी - नमुने, सानुकूल विकास आणि मोठ्या प्रमाणात पुरवठ्यासह - एक-स्टॉप RF अँटेना सोल्यूशन्स प्रदान करते.
