जीपीएस बाह्य अँटेना

GPS बाह्य अँटेना हा एक स्वतंत्र रेडिओ फ्रिक्वेन्सी घटक आहे जो GPS, Beidou, GLONASS, Galileo आणि इतर उपग्रह प्रणालींसह ग्लोबल नेव्हिगेशन सॅटेलाइट सिस्टम्स (GNSS) कडून कमकुवत RF सिग्नल प्राप्त करण्यासाठी विशेषतः डिझाइन केलेला आहे. अंगभूत अँटेनाच्या विपरीत, ते मुख्य उपकरणापासून कोएक्सियल केबलद्वारे वेगळे केले जाते. हे डिझाइन उपकरणांच्या भिंतींच्या भौतिक संरक्षण मर्यादांवर मात करते, ज्यामुळे उपग्रहांच्या इष्टतम फील्ड ऑफ व्ह्यू (FOV) साठी ऍन्टीना उघड्या मैदानी भागात किंवा वाहनांच्या छतावर स्थापित केला जाऊ शकतो.

ते कसे कार्य करते?

 GPS उपग्रहांद्वारे प्रसारित केलेले RF सिग्नल जेव्हा ते जमिनीवर पोहोचतात तेव्हा ते अत्यंत कमकुवत असतात (सामान्यत: -125 dBm ते -160 dBm पर्यंत). उच्च-गुणवत्तेचा GPS बाह्य अँटेना खालील यंत्रणेद्वारे कार्यक्षम सिग्नल कॅप्चर सुनिश्चित करते:

1. उजव्या हाताने गोलाकार ध्रुवीकरण (RHCP) जुळणी

अँटेनामध्ये एक विशेष मायक्रोस्ट्रिप पॅच डिझाइन आहे जे उपग्रह सिग्नलच्या उजव्या हाताच्या गोलाकार ध्रुवीकरण वैशिष्ट्यांशी पूर्णपणे जुळते, ज्यामुळे डिव्हाइसच्या अभिमुखतेतील बदलांमुळे सिग्नल क्षीणता दूर होते.

2. LNA कमी-आवाज ॲम्प्लिफायर

अंगभूत उच्च-कार्यक्षमता LNA (लो-नॉईज ॲम्प्लिफायर) जे अत्यंत कमी आवाज आकृती (सामान्यत: <2 dB) राखून कमकुवत सिग्नल वाढवते आणि फीडर ट्रांसमिशन दरम्यान झालेल्या इन्सर्शन नुकसानाची भरपाई करते.

3. अँटी मल्टीपाथ हस्तक्षेप डिझाइन

ग्राउंड प्लेन आणि चोक कॉइल स्ट्रक्चर ऑप्टिमाइझ करून, इमारती किंवा जमिनीवरून परावर्तित कमी-उंचीवरील हस्तक्षेप सिग्नल प्रभावीपणे दाबले जातात.

कोर सेलिंग पॉइंट्स

RF क्षेत्रात खोलवर रुजलेली कंपनी म्हणून, चीन सुप्रसिद्ध अँटेना उत्पादक, आमच्या उत्पादनाने वास्तविक चाचणीमध्ये महत्त्वपूर्ण फायदे प्रदर्शित केले आहेत:

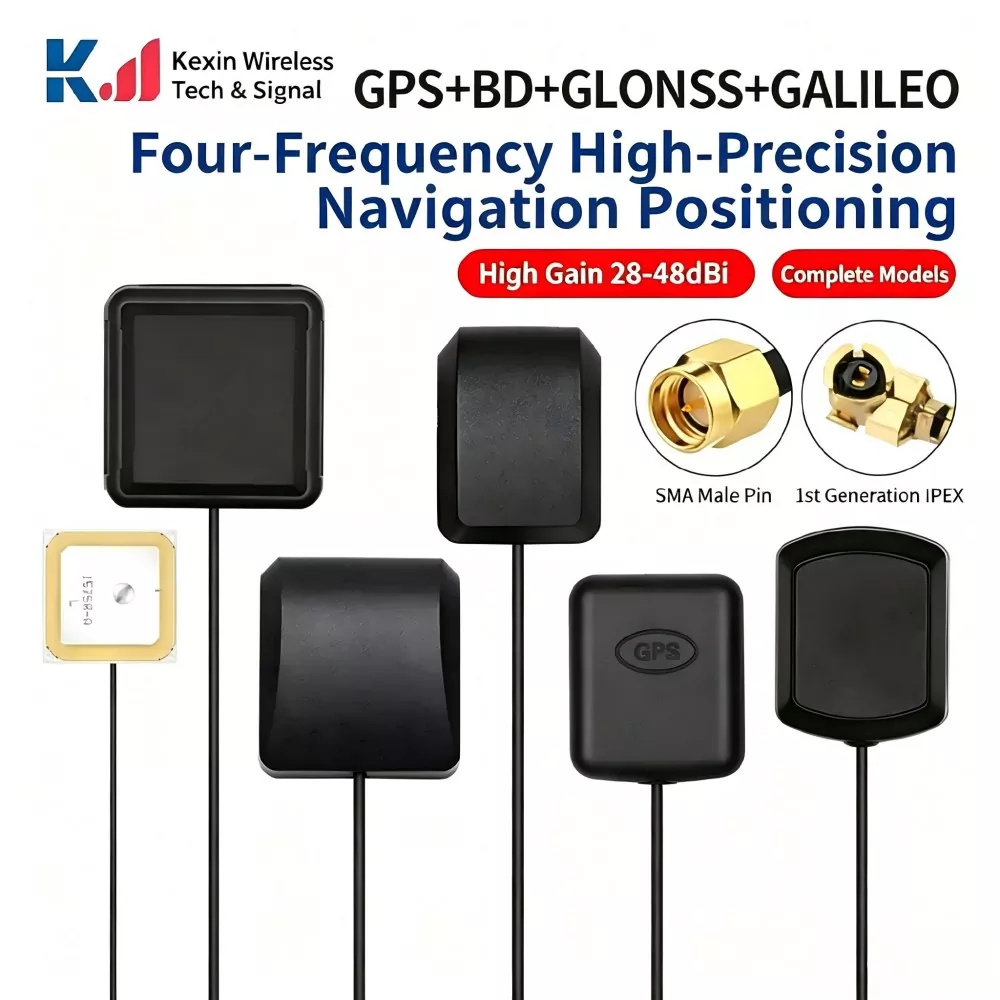

• संपूर्ण फ्रिक्वेन्सी बँडवर मल्टी-सिस्टम सुसंगतता

L1/L2/L5/L6 आणि L-Band ला पूर्ण-फ्रिक्वेंसी बँडचे समर्थन करते, उच्च-सुस्पष्टता RTK पोझिशनिंग आवश्यकता पूर्ण करण्यासाठी GPS, BeiDou आणि Galileo सारख्या प्रणालींसह अखंडपणे एकत्रीकरण करते.

• उत्कृष्ट हस्तक्षेप विरोधी क्षमता

मोजलेले डेटा दर्शविते की, जटिल शहरी कॅन्यनमध्ये किंवा उच्च-व्होल्टेज ट्रान्समिशन टॉवर्सच्या जवळ, आउट-ऑफ-बँड सप्रेशन क्षमता उत्कृष्ट राहते, प्रभावीपणे सिस्टम लॉक-तोटा होण्याचा धोका कमी करते.

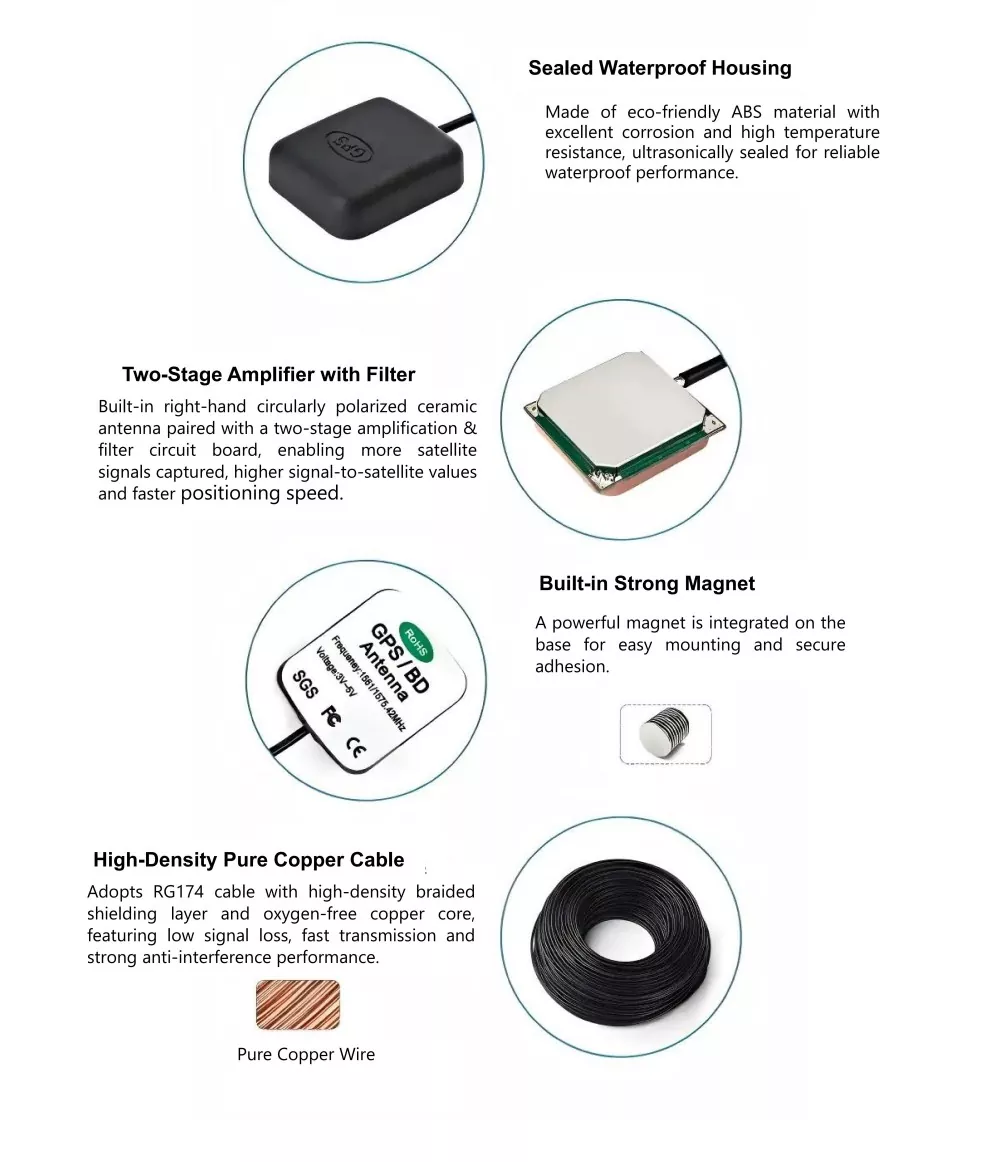

• औद्योगिक-श्रेणी संरक्षण मानक

यात अल्ट्रासोनिक एन्कॅप्स्युलेशन आणि ड्युअल वॉटरप्रूफ डिझाइन आहे, जे IP67 संरक्षण रेटिंग प्राप्त करते आणि -40℃ ते +85℃ पर्यंतच्या अत्यंत वातावरणातही स्थिर कामगिरी राखते.

• लवचिक सानुकूलित सेवा

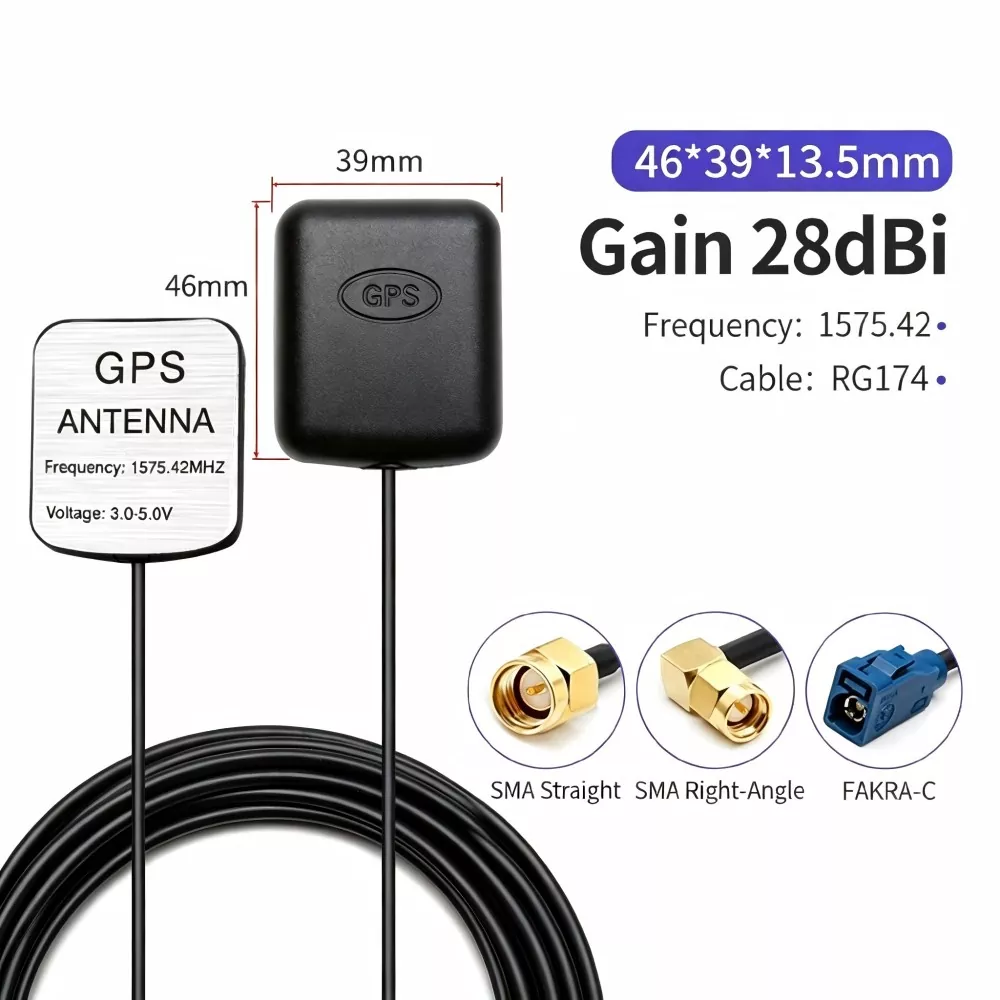

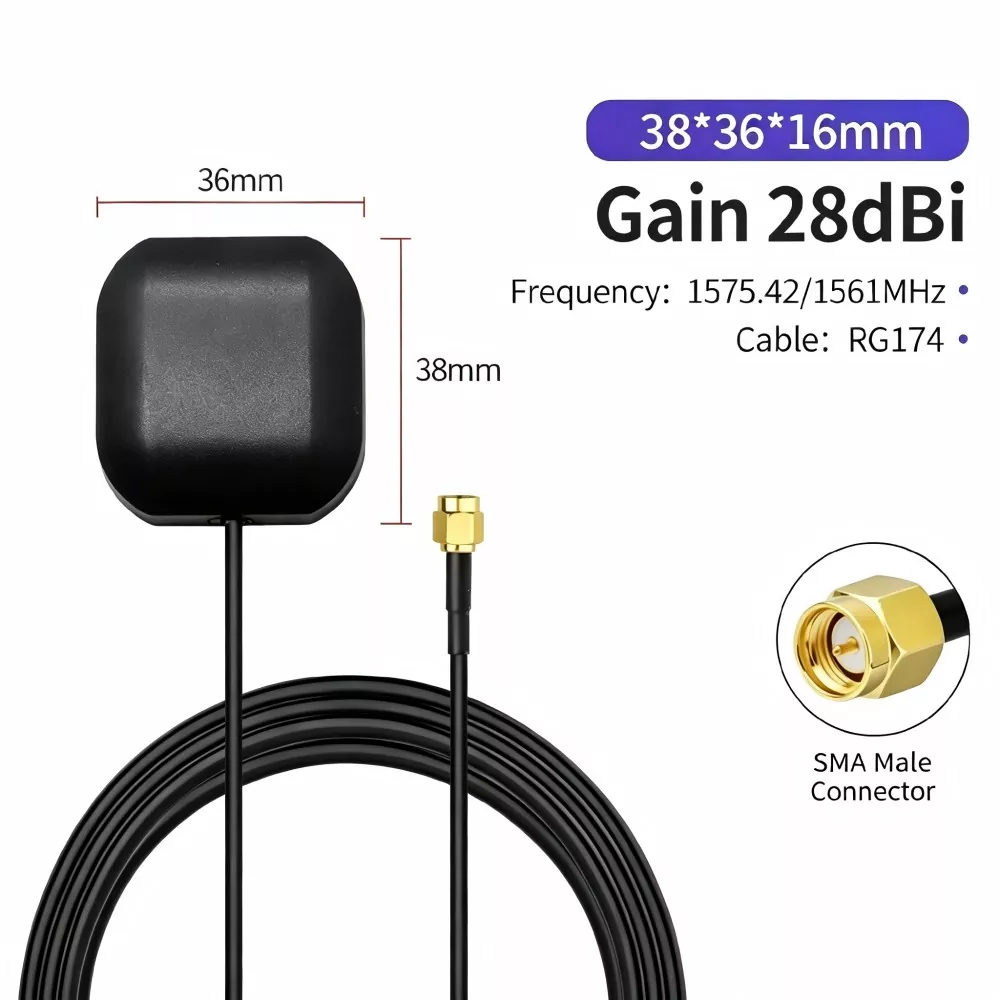

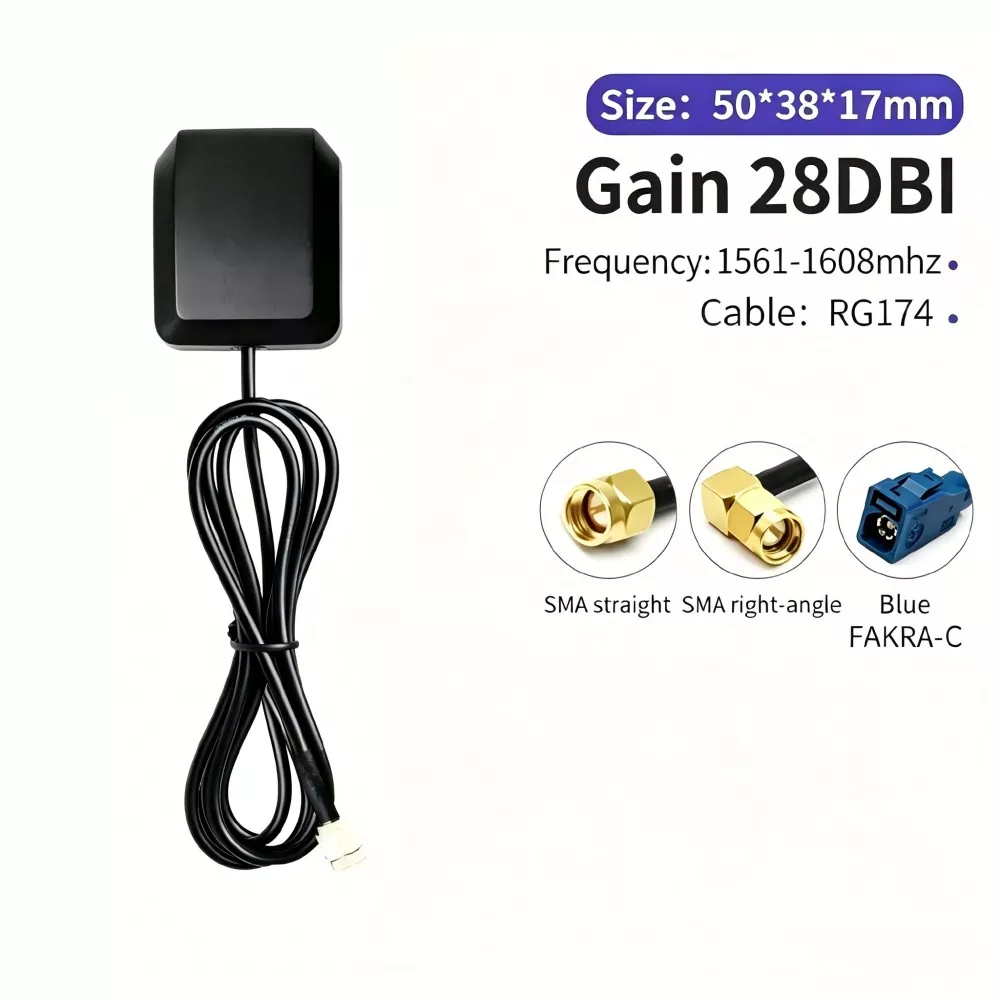

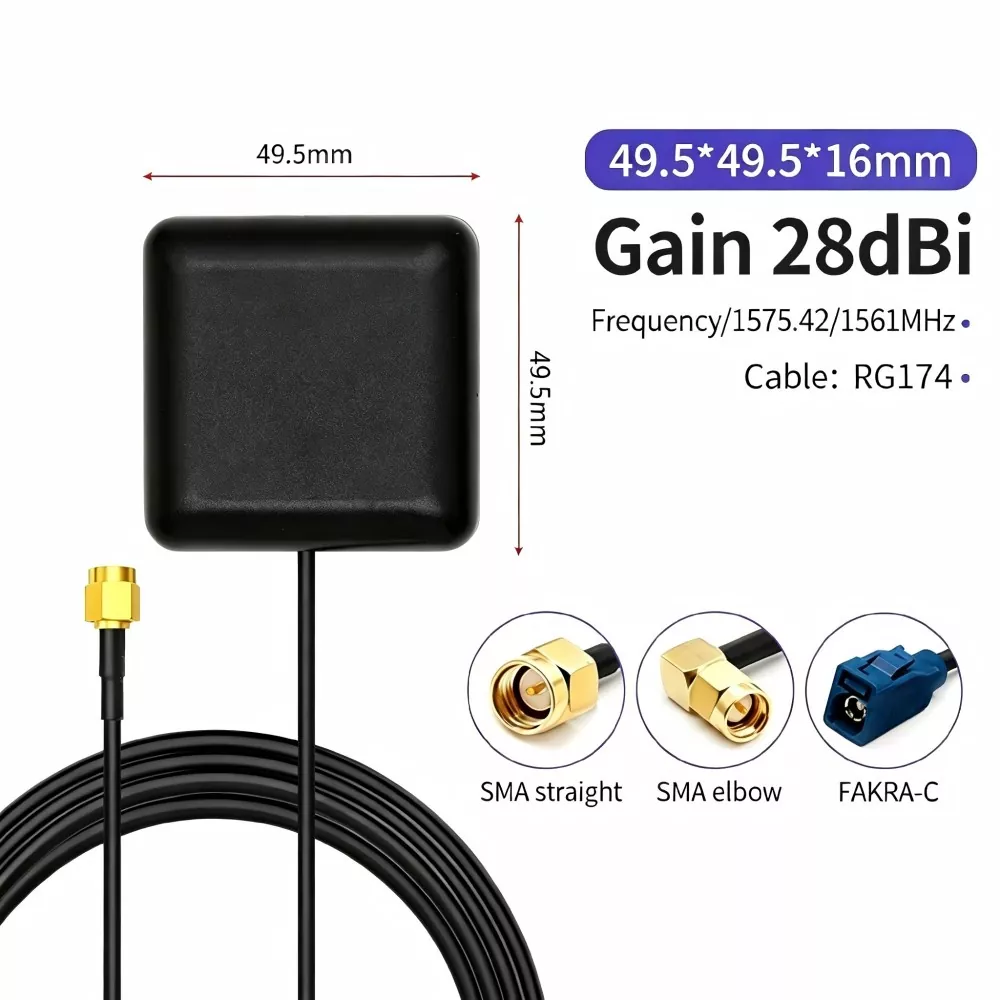

SMA आणि TNC सारख्या विविध इंटरफेसच्या सानुकूलनास समर्थन देते; केबलची लांबी आणि चुंबकीय/स्क्रू माउंटिंग पद्धती या दोन्ही आवश्यकतांनुसार समायोजित केल्या जाऊ शकतात.

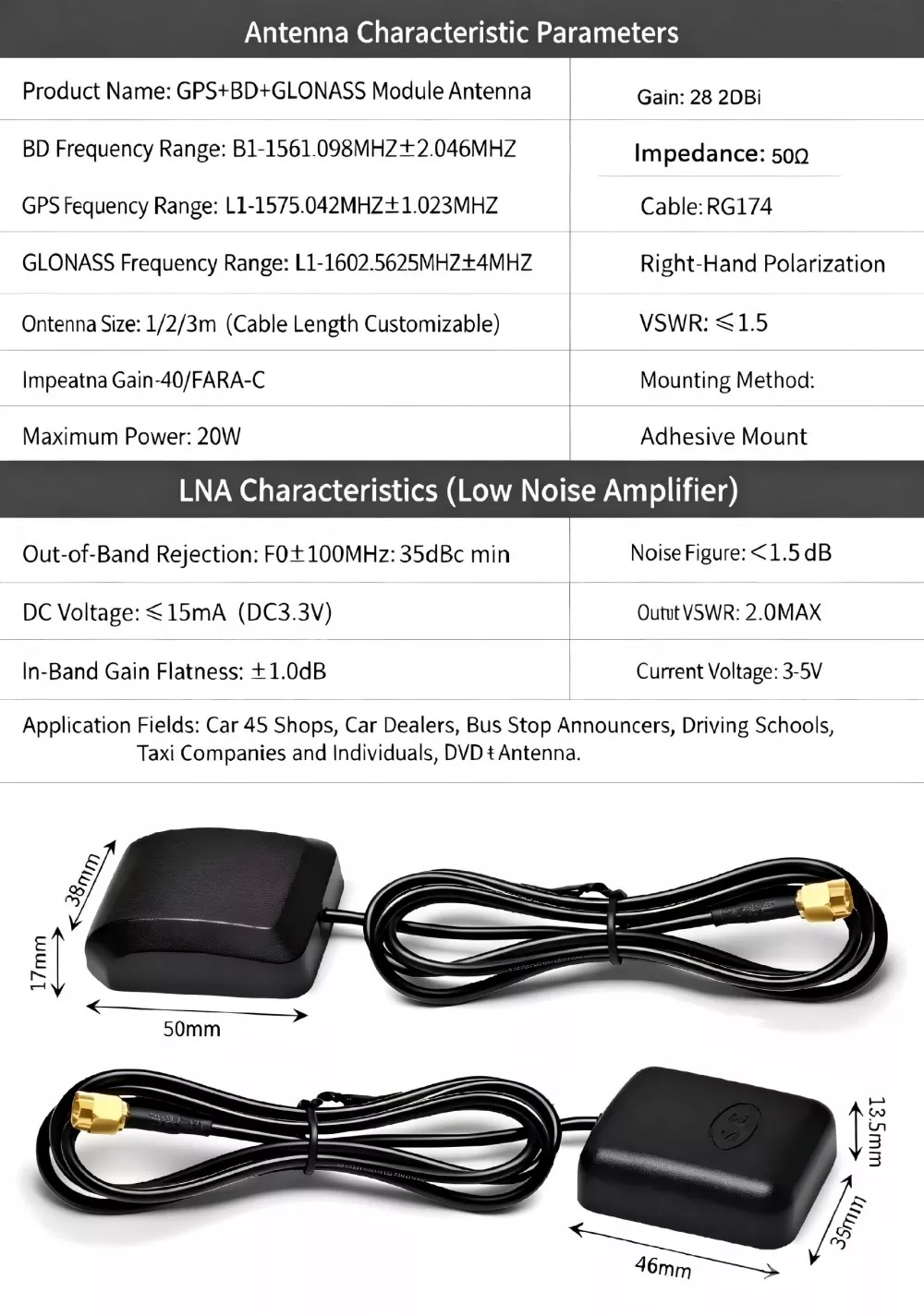

तांत्रिक तपशील

कोणती उपकरणे सुसंगत आहेत?

आमचा जीपीएस बाह्य अँटेना खालील क्षेत्रांमध्ये मोठ्या प्रमाणावर वापरला जातो:

1. स्मार्ट कनेक्टेड वाहने आणि ADAS

वाहनाच्या छतावर स्थापित केलेले, ते स्वायत्त ड्रायव्हिंग आणि फ्लीट व्यवस्थापन प्रणालीसाठी सेंटीमीटर-स्तरीय स्थिती प्रदान करण्यासाठी कारच्या स्फोटविरोधी फिल्ममध्ये प्रवेश करते.

2. अचूक शेती आणि ड्रोन

कृषी ड्रोन किंवा फार्म मशिनरीच्या शीर्षस्थानी आरोहित, यात मजबूत इलेक्ट्रोमॅग्नेटिक हस्तक्षेप प्रतिरोधक वैशिष्ट्य आहे, अचूक स्वयंचलित समुद्रपर्यटन आणि अचूक कीटकनाशक फवारणी सुनिश्चित करते.

3. जिओडेटिक सर्वेक्षण आणि बेस स्टेशन टाइम सिंक्रोनाइझेशन

बेस स्टेशन किंवा RTK रिसीव्हर्सचा मुख्य घटक म्हणून, स्थिर फेज सेंटर एरर (±2 मिमी) मिलिमीटर-स्तरीय मापन अचूकता सुनिश्चित करते.

4. सागरी आणि जहाज नेव्हिगेशन

सॉल्ट-स्प्रे गंज-प्रतिरोधक डिझाइन कठोर सागरी वातावरणातही सतत, विश्वासार्ह शीर्षलेख आणि स्थिती डेटा सुनिश्चित करते.

5. IoT मालमत्ता ट्रॅकिंग

लांब केबल्ससह डिझाइन केलेले, ते कंटेनर किंवा मोठ्या यंत्रांच्या बाहेरील भागावर सहजपणे लपवले जाऊ शकते, ज्यामुळे जगभरात लॉजिस्टिक मॉनिटरिंग सक्षम होते.

प्रतिस्पर्धी उत्पादनांशी सखोल तुलना

स्थापना आणि वापर सचित्र मार्गदर्शक

1. स्थान निवड：कृपया अखंड दृश्यासह आणि धातूच्या हस्तक्षेपाशिवाय (जसे की कारचे छत किंवा उपकरणाचा वरचा भाग) समतल पृष्ठभागावर अँटेना स्थापित करण्याचे सुनिश्चित करा.

2. वॉटरप्रूफिंग ट्रीटमेंट: पावसाचे पाणी केबलच्या बाजूने उपकरणांमध्ये वाहून जाण्यापासून रोखण्यासाठी "321" रॅपिंग पद्धतीने लावलेल्या स्व-वितळणाऱ्या वॉटरप्रूफ टेपचा वापर करून बाह्य कनेक्शन पॉइंट सील करणे आवश्यक आहे.

3. ग्राउंडिंग आणि लाइटनिंग प्रोटेक्शन: फीडर केबल उपकरणाच्या खोलीत किंवा उपकरणामध्ये प्रवेश करण्यापूर्वी, फीडर लाइटनिंग अरेस्टर स्थापित करण्याची शिफारस केली जाते आणि अरेस्टर जवळ योग्यरित्या ग्राउंड आहे याची खात्री केली जाते.

4. वायरिंग तपशील: केबल्स राउटिंग करताना, पावसाचे पाणी मागे वाहून जाण्यापासून रोखण्यासाठी "ड्रिप लूप (यू-आकाराचे बेंड)" स्थापित केले पाहिजेत.

योग्य जीपीएस बाह्य अँटेना कसा निवडावा?

विश्वासार्ह पुरवठादार शोधत असताना, खालील तीन मुद्द्यांचे मूल्यमापन करण्यावर लक्ष केंद्रित करण्याची शिफारस केली जाते:

1. वारंवारता बँड आवश्यकता स्पष्ट करा: मूलभूत नेव्हिगेशनसाठी, फक्त L1 सिंगल-फ्रिक्वेंसी अँटेना निवडा. उच्च-परिशुद्धता RTK किंवा हस्तक्षेप-विरोधी कार्यप्रदर्शन आवश्यक असल्यास, L1/L2/L5 मल्टी-फ्रिक्वेंसी अँटेना निवडण्याची खात्री करा.

2. इन्स्टॉलेशन वातावरणाचे मूल्यांकन करा: वाहनातील किंवा बाहेरील वापरासाठी, IP67 वॉटरप्रूफ रेटिंग आणि चुंबकीय आधार ही सर्वोच्च निवड आहे; फिक्स्ड बेस स्टेशनसाठी, मल्टीपाथ शमन करण्यासाठी चोक कॉइलसह स्क्रू इंस्टॉलेशनची शिफारस केली जाते.

3. केबलचे नुकसान सत्यापित करा: केबलची लांबी 5 मीटरपेक्षा जास्त असल्यास, पुरवठादाराने कमी-तोटा केबल प्रदान करणे आवश्यक आहे; अन्यथा, LNA चा फायदा केबल तोट्याने भरून काढला जाईल.

आम्हाला का निवडायचे?

Shenzhen Qianmu Communication Technology Co., Ltd. ही केवळ GPS बाह्य अँटेना उत्पादक नाही तर तुमचा विश्वसनीय RF तंत्रज्ञान भागीदार देखील आहे. आमच्याकडे आमचे स्वतःचे स्वतंत्रपणे विकसित मायक्रोवेव्ह ॲनेकोइक चेंबर्स आणि अनुभवी अभियंत्यांची एक टीम आहे, ज्यामुळे आम्हाला प्रोटोटाइपिंग, चाचणी आणि मोठ्या प्रमाणावर उत्पादन समाविष्ट असलेल्या वन-स्टॉप कस्टमाइज्ड सेवा प्रदान करता येतात. शेन्झेनच्या सुस्थापित इलेक्ट्रॉनिक्स उद्योग इकोसिस्टमचा फायदा घेत, आम्ही उत्कृष्ट उत्पादन गुणवत्ता राखून स्पर्धात्मक आघाडी वेळ आणि किफायतशीर उपाय वितरीत करतो.

वारंवार विचारले जाणारे प्रश्न

Q1: हे BeiDou सिस्टमशी सुसंगत आहे का?

A: अगदी. आमच्या अँटेनामध्ये मल्टी-फीड डिझाईन आहे आणि GPS, BeiDou, GLONASS आणि Galileo यांच्या समावेशासह मुख्य प्रवाहातील जागतिक GNSS सिस्टमला स्पोर्ट करते.

Q2: निर्माता म्हणून, तुमची किमान ऑर्डर प्रमाण (MOQ) किती आहे?

उत्तर: आम्ही लवचिक खरेदी पर्यायांना समर्थन देतो. मानक मॉडेलसाठी, आम्ही लहान-बॅच चाचणी ऑर्डर स्वीकारतो. सानुकूलित मॉडेलसाठी, कृपया नवीनतम कोटेशन आणि विशिष्ट MOQ माहिती मिळविण्यासाठी आमच्या विक्री कार्यसंघाशी संपर्क साधा.

Q3: तुम्ही सक्रिय बाह्य GPS अँटेना आणि निष्क्रिय मॉडेल यापैकी कसे निवडता?

A: ऑटोमोटिव्ह ऍप्लिकेशन्स, औद्योगिक नियंत्रण प्रणाली, सर्वेक्षण आणि मॅपिंग प्रकल्प आणि बाह्य अनुप्रयोगांसाठी, सक्रिय GPS बाह्य अँटेना आवश्यक आहे. पॅसिव्ह मॉडेल्स केवळ 1 मीटरच्या आत अगदी लहान अंतरासाठी योग्य आहेत आणि लांब केबल्सवर लक्षणीय सिग्नल गमावू शकतात. सर्व Qianmu फॅक्टरी फ्लॅगशिप मॉडेल्स सक्रिय डिझाइनचा अवलंब करतात.

Q4: अँटेना विस्तारित केबल वापरू शकतो का? कमाल समर्थित लांबी किती आहे?

A: मानक RG174 केबलसाठी शिफारस केलेली कमाल लांबी 10 मीटर आहे. जर केबलची लांबी 10 मीटरपेक्षा जास्त असेल, तर ती कमी-तोटा असलेल्या LMR RF केबलने बदलण्यासाठी कृपया पुरवठादाराशी संपर्क साधा. कारखाना 20 मीटरपर्यंतच्या केबलसह अतिरिक्त-लांब अँटेना देखील सानुकूलित करू शकतो.
