लवचिक मुद्रित सर्किट अँटेना (FPC)

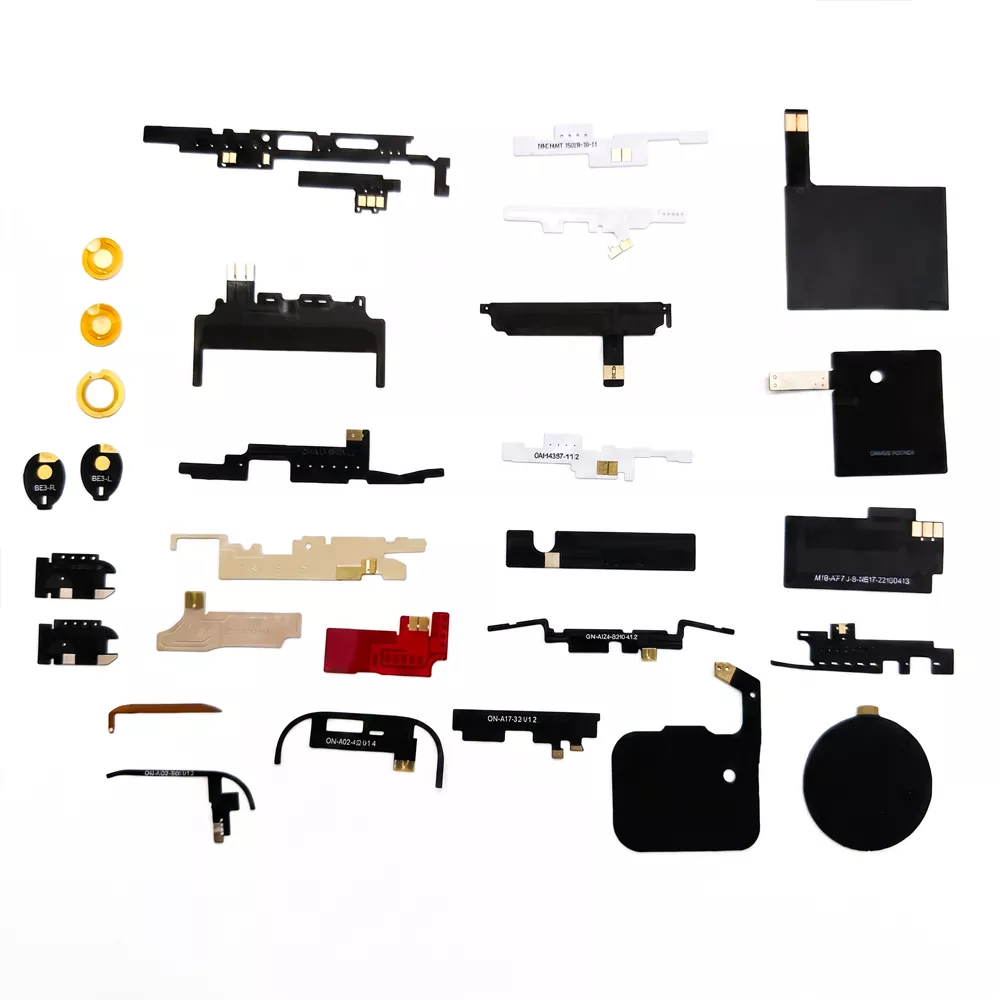

FPC अँटेना म्हणजे काय?

FPC अँटेना, किंवा लवचिक मुद्रित सर्किट अँटेना (FPC), लवचिक PI आणि PET फिल्म्स त्याचा सब्सट्रेट म्हणून वापरतात आणि अँटेना सर्किट्स तयार करण्यासाठी कोरीव आणि प्रिंटिंगद्वारे तयार केले जातात. यात हलके, पातळ, लवचिक आणि वाकण्यायोग्य वैशिष्ट्ये आहेत, ज्यामुळे ते वक्र पृष्ठभागांशी सुसंगत होऊ शकते. त्याची जाडी 0.03 ते 0.2 मिमी पर्यंत आहे आणि त्याचे वजन 1 ग्रॅमपेक्षा कमी आहे. अँटेना वायरलेस सिग्नल प्रसारित आणि प्राप्त करू शकतो आणि वायफाय, ब्लूटूथ, GPS, 4G/5G, GNSS, NB-IoT आणि LoRa सह प्रोटोकॉलशी सुसंगत आहे, 2.4 GHz, 5 GHz आणि 5.8 GHz फ्रिक्वेन्सी बँड कव्हर करते. Qianmu Communications एक व्यावसायिक FPC अँटेना उत्पादक आहे ज्यात अनेक वर्षांचा सखोल उद्योग अनुभव आहे. आम्ही तीन मायक्रोवेव्ह ॲनेकोइक चेंबर्सने सुसज्ज आहोत आणि आमच्याकडे दहाहून अधिक समर्पित R&D कर्मचारी आहेत, ज्यामुळे आम्हाला अँटेना सोल्यूशन डिझाइनपासून ते मोठ्या प्रमाणावर उत्पादनापर्यंत वन-स्टॉप सेवा प्रदान करण्यात मदत होते.

मुख्य विक्री बिंदू

अल्ट्रा-पातळ आणि लवचिक, जागेत मुक्त.

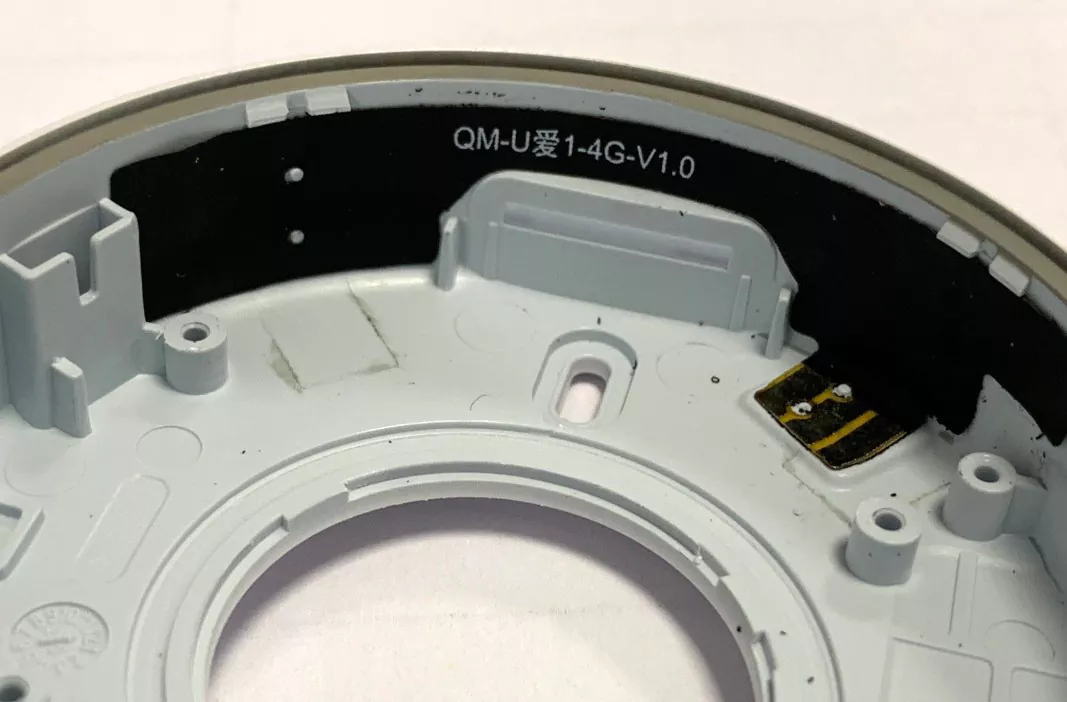

लवचिक मुद्रित सर्किट अँटेना (FPC) ची जाडी फक्त 0.03–0.2 मिमी आहे आणि ती अनियंत्रितपणे वाकली किंवा दुमडली जाऊ शकते. ते यंत्राच्या आतल्या पोकळीच्या आतील भिंतीवर 90° वाकले जाऊ शकते, विविध जटिल संरचनात्मक रचनांशी उत्तम प्रकारे जुळवून घेते. डिव्हाइसचे केसिंग FPC सहजतेने सपाट बनवते किंवा पृष्ठभाग बनवते.

मल्टी-बँड वाइडबँड कव्हरेज

4G/5G, फुल-बँड वायफाय, ब्लूटूथ, GPS/GNSS, LoRa आणि NFC यासह एकाधिक संप्रेषण प्रोटोकॉलचे समर्थन करते. सिंगल-चिप FPC अँटेना 700 MHz ते 2700 MHz पर्यंतचे फ्रिक्वेन्सी बँड कव्हर करू शकते—किंवा त्याहूनही अधिक.

हलके डिझाइन

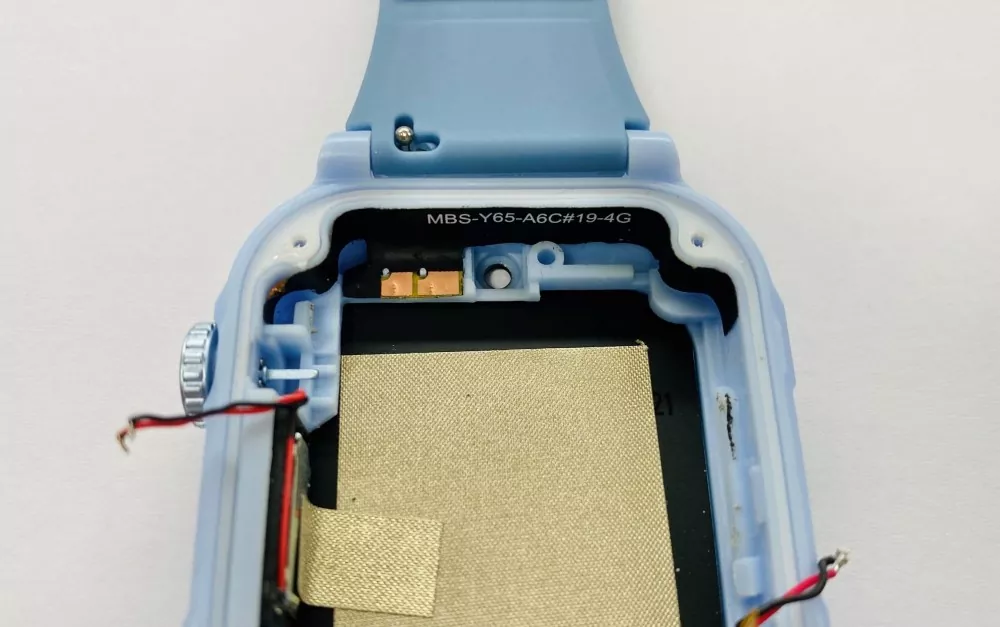

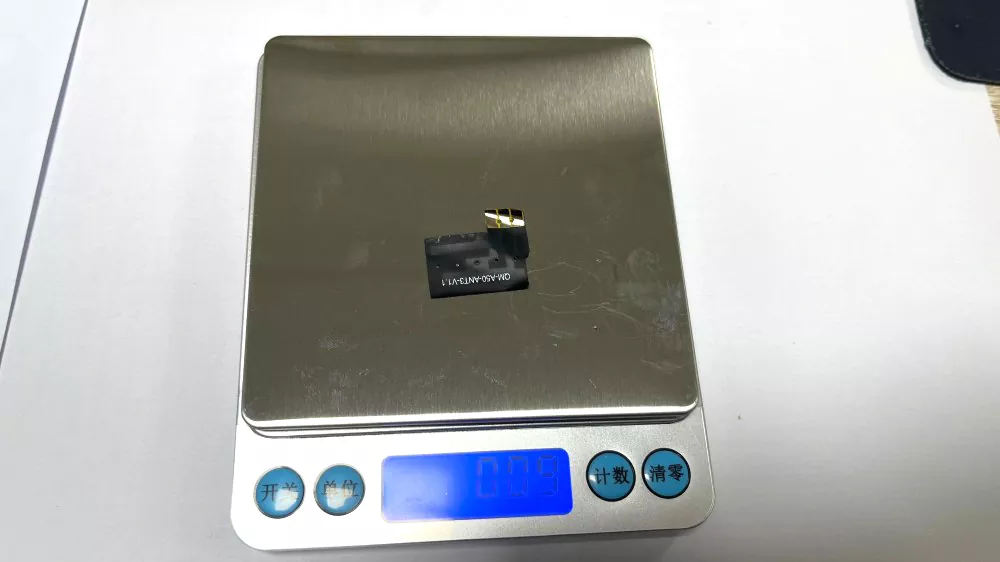

FPC अँटेनाचे वजन 1 ग्रॅमपेक्षा कमी आहे. पारंपारिक धातूच्या अँटेनापेक्षा 50% पेक्षा जास्त हलके. वेअरेबल उपकरणे आणि ड्रोन यांसारख्या वजन-संवेदनशील उत्पादनांसाठी, FPC अँटेना हा सर्वोत्तम पर्याय आहे.

बॉक्सच्या बाहेर वापरण्यासाठी तयार, एकत्र करणे सोपे.

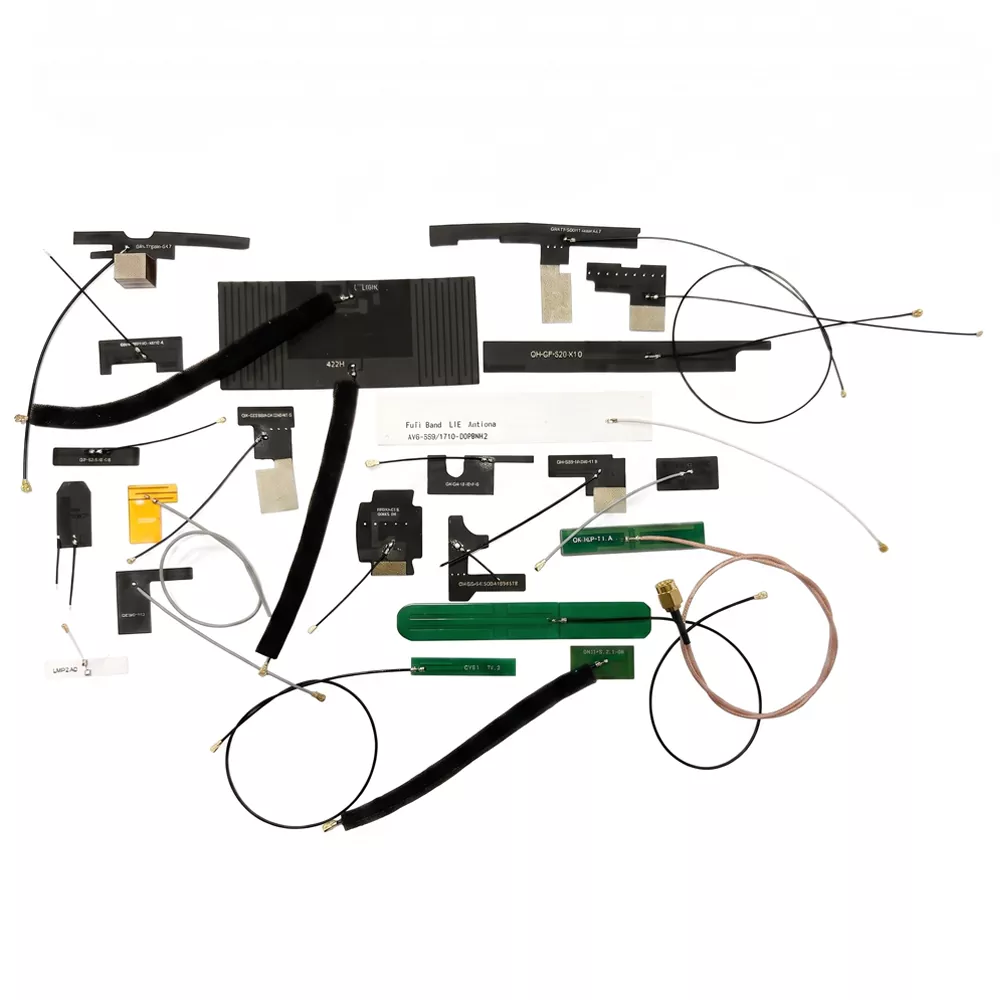

2 मिनिटांत द्रुत पील-अँड-स्टिक असेंबलीसाठी मानक 3M 300LSE ॲडेसिव्ह बॅकिंगची वैशिष्ट्ये. IPEX, U.FL, MHF4 आणि इतर कनेक्टर पर्यायांसह उपलब्ध.

अँटेना इन्स्टॉलेशनसाठी महत्त्वाच्या सूचना

1. धातूच्या पृष्ठभागापासून दूर ठेवा

अँटेना थेट धातूच्या पृष्ठभागावर किंवा जवळ स्थापित करू नका, कारण यामुळे प्रतिबाधा जुळण्यावर परिणाम होऊ शकतो, रेडिएशन पॅटर्न बदलू शकतो आणि अँटेनाची एकूण कार्यक्षमता कमी होऊ शकते.

2. जास्त वाकणे टाळा

स्थापनेदरम्यान अँटेना जास्त वाकवू नका किंवा फोल्ड करू नका, कारण जास्त विकृतीमुळे अंतर्गत कंडक्टर खराब होऊ शकतो आणि RF कार्यक्षमतेवर नकारात्मक परिणाम होऊ शकतो.

3. सुरक्षित स्थापना सुनिश्चित करा

किरणोत्सर्गाच्या कार्यक्षमतेवर आणि सिग्नलच्या स्थिरतेवर परिणाम करू शकणाऱ्या विकृतीला प्रतिबंध करण्यासाठी स्थापनेदरम्यान अँटेना घट्ट आणि समान रीतीने निश्चित करा.

4. अँटेनाभोवती पुरेशी क्लिअरन्स ठेवा

अँटेनाच्या वर आणि दोन्ही बाजूंनी किमान 5 मिमी क्लिअरन्स ठेवा. इष्टतम कार्यप्रदर्शन सुनिश्चित करण्यासाठी धातूचे घटक, हाय-स्पीड सिग्नल ट्रेस किंवा अँटेनाजवळ मोठे तांबे भाग ठेवणे टाळा.

5. विधानसभा दरम्यान काळजीपूर्वक हाताळा

जरी ऍन्टीनामध्ये लवचिक रचना आहे, FPC सामग्रीमध्ये मर्यादित यांत्रिक शक्ती आहे. स्थापना आणि असेंब्ली दरम्यान जास्त खेचणे, वळणे किंवा प्रभाव टाळा.

6. कोरड्या वातावरणात साठवा

उच्च-तापमान किंवा उच्च-आर्द्रता असलेल्या वातावरणात अँटेना संचयित करणे टाळा. स्थिर विद्युत कार्यक्षमता आणि दीर्घकालीन विश्वासार्हता राखण्यासाठी उत्पादन कोरडे ठेवा.

गुणवत्ता नियंत्रण आणि चाचणी

Qianmu कम्युनिकेशन्स संपूर्ण उत्पादन प्रक्रियेमध्ये कठोर गुणवत्ता व्यवस्थापन लागू करते, कच्च्या मालाची तपासणी, उत्पादन निरीक्षण आणि तयार उत्पादन चाचणी समाविष्ट करते.

येणारी सामग्री तपासणी

FPC सब्सट्रेट्स, कॉपर फॉइल, ॲडेसिव्ह आणि कनेक्टर्ससह येणारे सर्व साहित्य, विश्वासार्हता आणि सुसंगतता सुनिश्चित करण्यासाठी कठोर गुणवत्ता तपासणी करतात.

AOI ऑप्टिकल तपासणी

ऑटोमेटेड ऑप्टिकल इन्स्पेक्शन (AOI) चा वापर अँटेना सर्किट रूटिंग अचूकता, सोल्डर जॉइंट गुणवत्ता आणि उत्पादनातील दोष टाळण्यासाठी उत्पादनाचे स्वरूप तपासण्यासाठी केला जातो.

आरएफ कामगिरी चाचणी

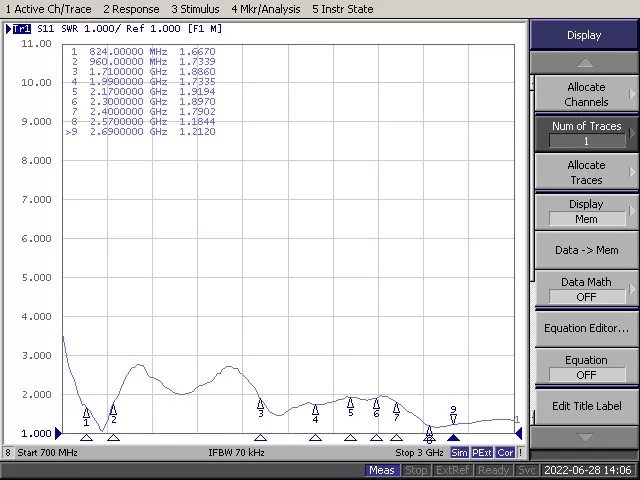

व्होल्टेज स्टँडिंग वेव्ह रेशो (VSWR), गेन आणि रेडिएशन पॅटर्न यासह प्रमुख RF पॅरामीटर्स, अँटेना कार्यप्रदर्शन आवश्यकता पूर्ण करते याची खात्री करण्यासाठी व्यावसायिक डार्करूम वातावरणात चाचणी केली जाते.

पर्यावरणीय विश्वसनीयता चाचणी

अँटेना उच्च आणि निम्न तापमान सायकलिंग चाचण्या, आर्द्रता चाचण्या, झुकणारे जीवन चाचण्या आणि इतर पर्यावरणीय मूल्यमापनांसह विविध विश्वासार्हता चाचण्या घेतात.

बॅच सुसंगतता व्यवस्थापन

कठोर उत्पादन नियंत्रण प्रत्येक उत्पादन बॅचमध्ये सातत्यपूर्ण कामगिरी आणि स्थिर गुणवत्ता सुनिश्चित करते.

व्यावसायिक अँटेना निर्मितीचा अनुभव

दोन दशकांहून अधिक काळ, Qianmu Communications टर्मिनल अँटेना उद्योगाला समर्पित आहे, R&D, उत्पादन आणि वायरलेस कम्युनिकेशन टर्मिनल अँटेनाच्या विक्रीवर लक्ष केंद्रित करत आहे. स्मार्टफोन, टॅब्लेट, मोबाइल पेमेंट सिस्टम, ड्रोन, वायरलेस चार्जिंग डिव्हाइसेस, ऑटोमोबाईल्स, बेस स्टेशन्स आणि वेअरेबल डिव्हाइसेससह मोबाइल कम्युनिकेशन डिव्हाइसेसमध्ये आमची उत्पादने मोठ्या प्रमाणावर वापरली जातात.

FPC अँटेना कसा निवडावा

1. ऑपरेटिंग वारंवारता पुष्टी करा

तुमच्या डिव्हाइसला आवश्यक असलेले वायरलेस तंत्रज्ञान ओळखा, जसे की 4G/LTE, 5G, Wi-Fi, ब्लूटूथ, GNSS, LoRa किंवा NFC. सर्व आवश्यक वारंवारता बँडला समर्थन देणारा अँटेना निवडा.

2. उपलब्ध इंस्टॉलेशन स्पेसचे मूल्यांकन करा

लांबी, रुंदी आणि इंस्टॉलेशन स्थितीसह डिव्हाइसमधील उपलब्ध जागा मोजा. त्यांच्या लवचिक रचना आणि सानुकूल करण्यायोग्य आकारमानांमुळे धन्यवाद, FPC अँटेना कॉम्पॅक्ट किंवा अनियमित आकाराच्या संलग्नकांसाठी योग्य आहेत.

3. RF कनेक्टर प्रकार सत्यापित करा

PCB वर वापरलेला RF कनेक्टर तपासा, जसे की IPEX, U.FL, किंवा MHF4. विश्वसनीय RF कार्यप्रदर्शन सुनिश्चित करण्यासाठी अँटेना कनेक्टर मॉड्यूल इंटरफेसशी जुळला पाहिजे.

4. की RF पॅरामीटर्सचे पुनरावलोकन करा

· लाभ: अनुप्रयोग आणि प्रतिष्ठापन वातावरणावर आधारित योग्य लाभ निवडा.

· VSWR: चांगल्या प्रतिबाधा जुळणीसाठी सामान्यतः 2.0 पेक्षा कमी मूल्याची शिफारस केली जाते.

· कार्यक्षमता: उच्च कार्यक्षमता ट्रान्समिशन कार्यप्रदर्शन आणि प्राप्तकर्त्याची संवेदनशीलता सुधारण्यास मदत करते.

· प्रतिबाधा: मानक RF प्रतिबाधा 50Ω आहे आणि RF मॉड्यूलशी जुळली पाहिजे.

5. सानुकूलित पर्यायांचा विचार करा

मानक उत्पादने तुमच्या डिझाईनच्या आवश्यकता पूर्ण करत नसल्यास, अँटेना परिमाणे, केबलची लांबी, कनेक्टर प्रकार आणि RF ट्युनिंग यासह सानुकूलित सेवा पुरवणारा FPC अँटेना निर्माता निवडा.

6. पुरवठादाराच्या क्षमतांचे मूल्यमापन करा

सातत्यपूर्ण उत्पादन गुणवत्ता आणि दीर्घकालीन पुरवठा सुनिश्चित करण्यासाठी स्थापित गुणवत्ता व्यवस्थापन प्रणाली, RF अभियांत्रिकी कौशल्य आणि विश्वासार्ह उत्पादन क्षमता असलेले FPC अँटेना पुरवठादार निवडा.

वारंवार विचारले जाणारे प्रश्न

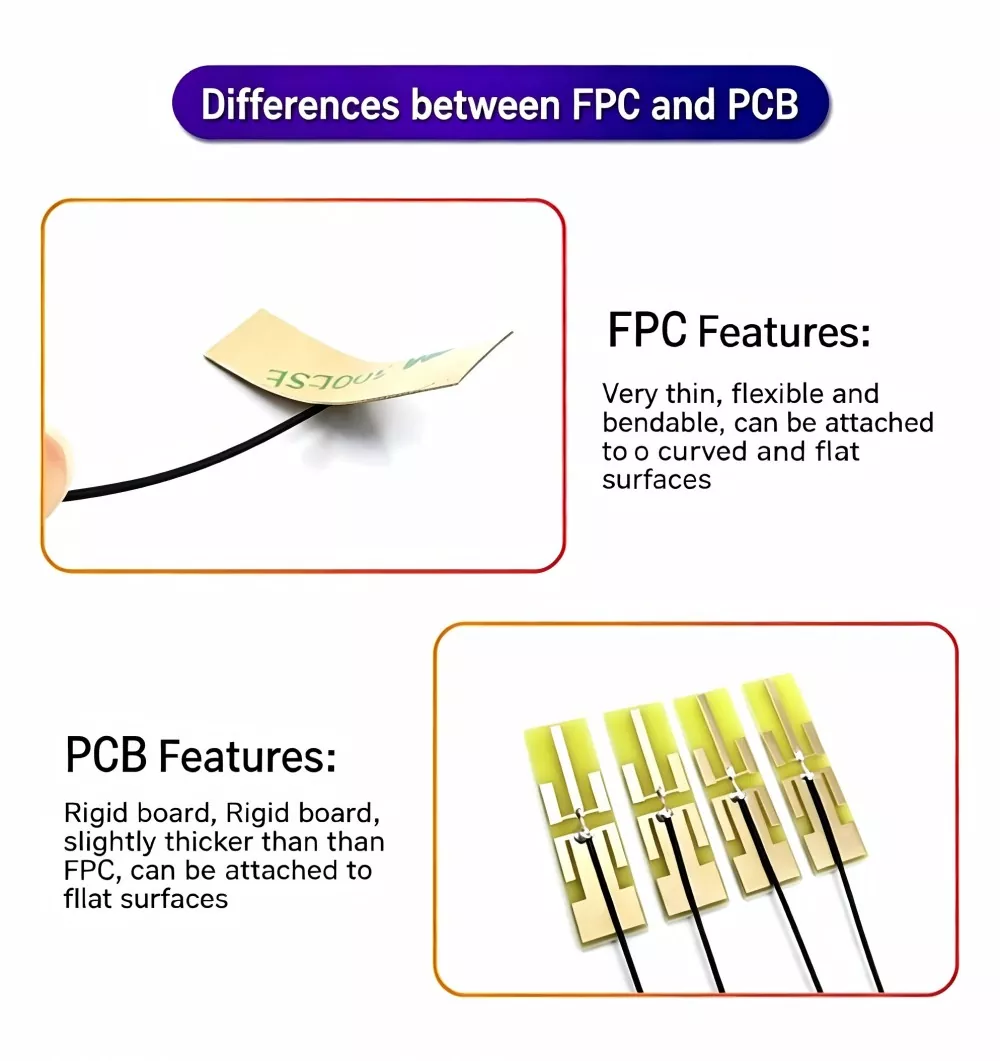

Q1: तुम्ही FPC अँटेना आणि PCB ऍन्टेना यांच्यात कसे निवडता?

A: FPC लवचिक आणि वाकण्यायोग्य, वक्र, अरुंद जागेत बसण्यासाठी आदर्श — हलके, पातळ उपकरणांसाठी प्राधान्य. पीसीबी कठोर, फक्त सपाट पृष्ठभागांसाठी योग्य; तुमचे बजेट मर्यादित असल्यास आणि तुमच्याकडे पुरेशी जागा उपलब्ध असल्यास हा पर्याय निवडा.

Q2: FPC अँटेना कोणत्या फ्रिक्वेन्सी बँडला सपोर्ट करते?

A: Qianmu Communication चे FPC अँटेना 13.56 MHz NFC ते 6 GHz 5G पर्यंत फ्रिक्वेन्सी कव्हर करतात, 4G/5G, वाय-फाय, ब्लूटूथ, GNSS, LoRa आणि ZigBee सह वायरलेस तंत्रज्ञानास समर्थन देतात.

Q3: FPC अँटेनाचे ऑपरेटिंग तापमान काय आहे?

A: -45℃ ते +85℃, औद्योगिक वापर मानकांची पूर्तता.

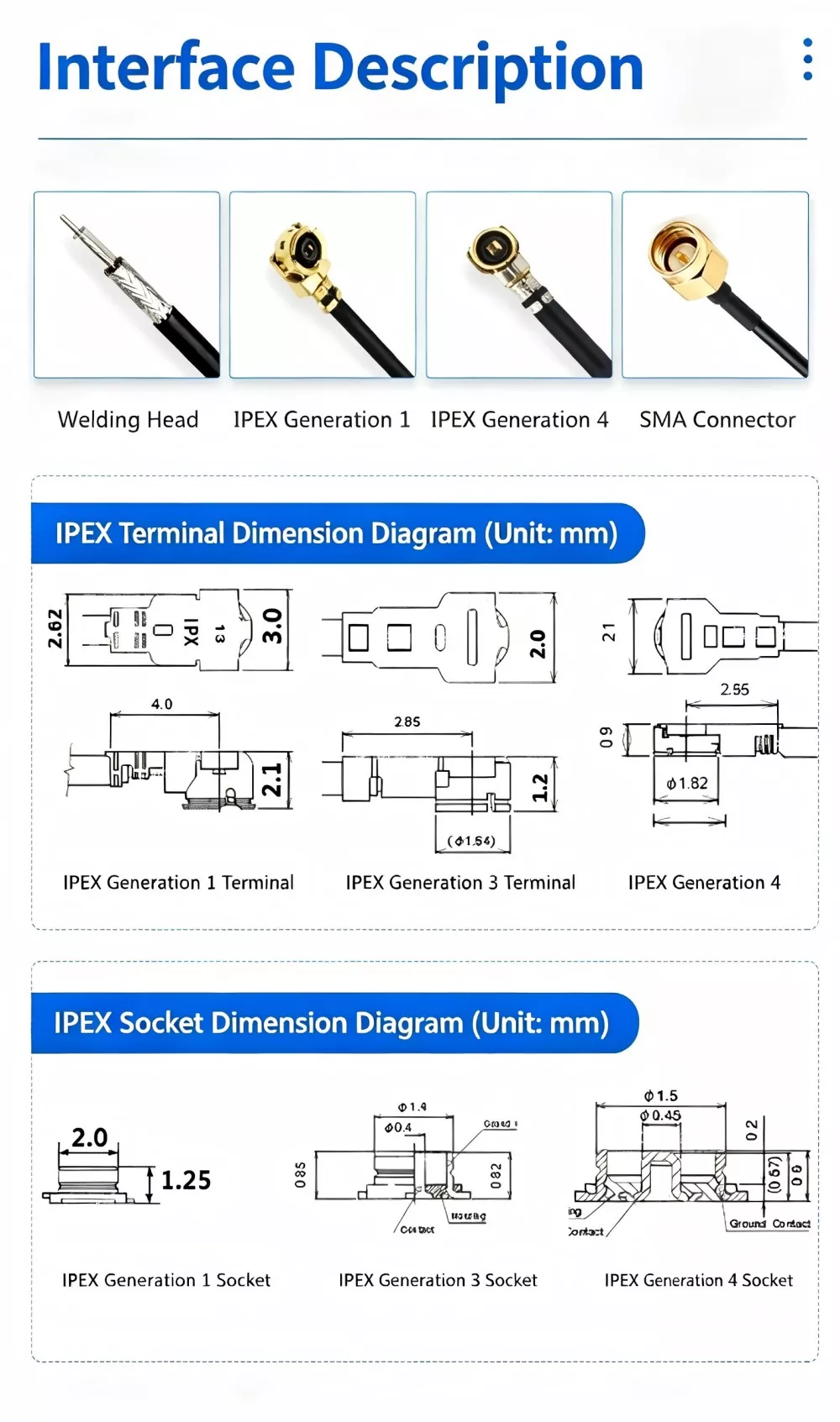

Q4: IPEX, U.FL आणि MHF4 कनेक्टरमध्ये काय फरक आहेत?

A: सर्व लघु RF कनेक्टर आहेत, ज्याचे परिमाण U.FL > MHF4 आहेत. MHF4 आणखी लहान आहे आणि सामान्यतः 5G अनुप्रयोगांमध्ये वापरला जातो; फक्त तुमच्या मदरबोर्डच्या इंटरफेस वैशिष्ट्यांवर आधारित कनेक्टर निवडा.

Q5: हे लहान-बॅच सानुकूलनास समर्थन देते?

उ: आम्ही सपोर्ट ऑफर करतो आणि संपूर्ण ऑर्डर प्रक्रिया हाताळू शकतो - स्कीम डिझाइन आणि प्रोटोटाइपिंगपासून ते लहान- आणि मोठ्या प्रमाणात उत्पादनापर्यंत.
