सीलिंग माउंट अँटेना

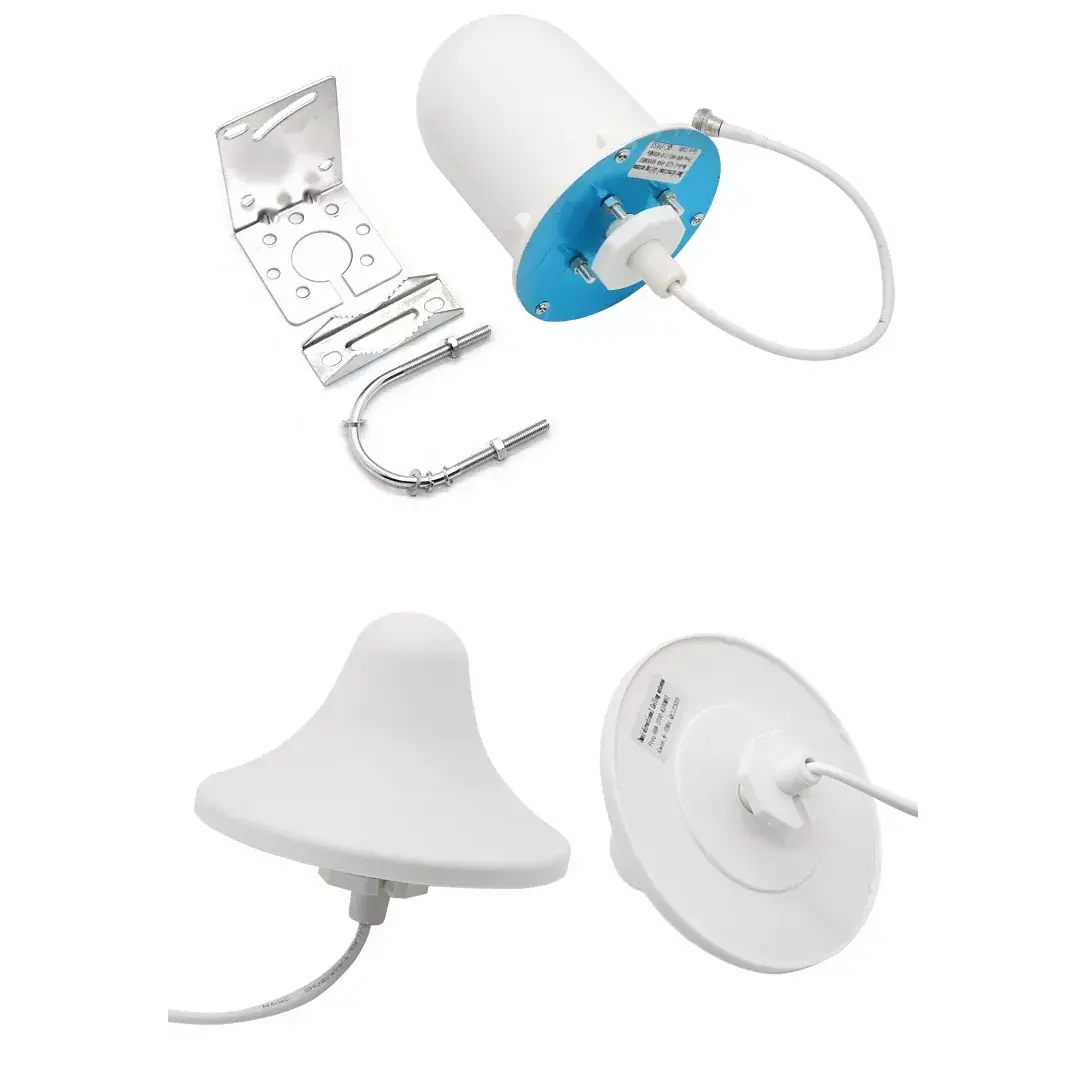

सीलिंग माउंट अँटेना हे इनडोअर सीलिंग-माउंट केलेले सर्वदिशात्मक रेडिओ फ्रिक्वेन्सी अँटेना आहेत. Qianmu कम्युनिकेशनच्या स्वयं-विकसित सीलिंग-माउंटेड अँटेनामध्ये एकात्मिक वर्तुळाकार कमाल मर्यादा डिझाइन आहे, ज्यामध्ये अचूक शुद्ध तांबे ऑसीलेटर्स आणि आतील अत्यंत वेगळ्या रिफ्लेक्टर बॅकप्लेट्स आहेत आणि एक निष्क्रिय वाइडबँड कम्युनिकेशन अँटेना आहे. प्रतिष्ठापन सौंदर्यशास्त्र आणि संपूर्ण कव्हरेज क्षमता या दोन्ही गोष्टी लक्षात घेऊन उत्पादन 360° एकसमान सिग्नल रेडिएशन प्राप्त करण्यासाठी कमाल मर्यादेत थेट एम्बेड केले जाऊ शकते आणि ते इनडोअर वायफाय, ब्लूटूथ, 4G सिग्नल ॲम्प्लीफिकेशन आणि संपूर्ण-हाउस नेटवर्किंग सिस्टमशी व्यापकपणे सुसंगत आहे. शुद्ध तांबे आंदोलक + ज्वाला-प्रतिरोधक ABS गृहनिर्माण प्रक्रिया असलेला Qianmu कम्युनिकेशन सीलिंग-माउंट केलेला अँटेना, हॉटेल्स, कार्यालयीन इमारती, शॉपिंग मॉल्स, कारखाने इत्यादी विविध व्यावसायिक इनडोअर नेटवर्किंग प्रकल्पांशी पूर्णपणे सुसंगत आहे.

कार्य तत्त्व

हजार-जाळी कम्युनिकेशन सीलिंग-माउंटेड अँटेना समाक्षीय फीड ऑसिलेटर रेडिएशन आणि तळ प्रतिबिंब एकत्रीकरणाच्या दुहेरी यंत्रणेद्वारे स्थिर सिग्नल ट्रांसमिशन आणि रिसेप्शन प्राप्त करते. अंतर्गत रचना चार स्तरांमध्ये विभागली गेली आहे: फीड कनेक्टर, रेडिएशन ऑसिलेटर, अलगाव परावर्तक आणि संरक्षणात्मक गृहनिर्माण. प्रत्येक कार्यप्रदर्शन पॅरामीटर ॲनेकोइक चेंबरमध्ये मोजले जाते, कोणतेही खोटे मापदंड चिन्हांकित केलेले नाहीत:

1. वाइडबँड ऑसिलेटर अनुनाद तत्त्व: कंकणाकृती सर्वदिशात्मक कॉपर ऑसिलेटर वापरून, 2400-2500 MHZ आणि 5150-5850 MHZ च्या ड्युअल वायफाय स्टँडर्ड फ्रिक्वेन्सी बँडला कव्हर करून, मोजलेली वारंवारता बँड स्टँडिंग वेव्ह एकंदर ≤1.4 आहे, पूर्ण फ्रिक्वेंसी बँड नाही आणि रीइंडोन झोन नाही काही भागात 5G वारंवारता बँड आढळू शकत नाही अशी परिस्थिती.

2. बॉटम रिफ्लेक्शन वेव्ह कॉन्सन्ट्रेशन: सीलिंग मेटल कील आणि सीलिंग ॲल्युमिनियम पॅनेल वरच्या दिशेने जाणाऱ्या सिग्नलच्या नुकसानाचा प्रतिकार करण्यासाठी अँटेनाच्या तळाशी मेटल रिफ्लेक्शन बॅकप्लेट जोडली जाते. मोजलेले उभ्या खाली जाणारे सिग्नल क्षीणन 70% कमी केले जाते, 90% वायरलेस ऊर्जा इनडोअर स्पेसमध्ये पसरते आणि त्याच शक्तीवर कव्हरेज अंतर 30% ने वाढवले ​​जाते.

3. 360° एकसमान रेडिएशन मेकॅनिझम: वर्तुळाकार ऑसीलेटर्सची सममितीय मांडणी, क्षैतिज किरणोत्सर्ग चढ-उतार ≤1.2dB, एका बाजूला मजबूत सिग्नलची कव्हरेज असमतोल समस्या नाही आणि दुसऱ्या बाजूला नेटवर्क नाही, 10-मीटर त्रिज्या 5B पेक्षा जास्त नसलेल्या सिग्नल सामर्थ्याचा फरक नाही.

4. आयसोलेशन अँटी-इंटरफरेन्स स्ट्रक्चर डिझाइन: कमाल मर्यादेच्या वरच्या कॉम्प्युटर रूममध्ये स्विचेस आणि वायर्समुळे निर्माण होणारा इलेक्ट्रोमॅग्नेटिक आवाज वेगळे करण्यासाठी घरामध्ये अतिरिक्त शोषक कापसाचा थर जोडला जातो. दाट AP नेटवर्किंग परिस्थितींमध्ये, सह-वारंवारता हस्तक्षेप 40% ने कमी केला जातो आणि एकाच वेळी कनेक्ट केलेल्या एकाधिक वापरकर्त्यांच्या नेटवर्क गतीमध्ये लक्षणीय घट होत नाही.

5. विस्तृत तापमान स्थिरता सामग्री संरचना: ज्वाला-प्रतिरोधक ABS गृहनिर्माण + ऑल-कॉपर ऑसिलेटर, -30 °C ते +65 °C पर्यंत 72 तास उच्च आणि निम्न तापमान वृद्धत्वासाठी चाचणी केली गेली, ऑसिलेटर नाही ऑक्सिडेशन, वारंवारता विचलन त्रुटी ≤±3MHz, उच्च तापमानाच्या बंद वातावरणात कार्यक्षमता कमी होत नाही.

सहाय्यक उपकरणांशी सुसंगत

हा सीलिंग-माउंट केलेला अँटेना बाजारातील बहुसंख्य इनडोअर वायरलेस कम्युनिकेशन उपकरणांशी सुसंगत आहे. अभियांत्रिकी सुधारणांना अतिरिक्त ॲडॉप्टर ॲक्सेसरीजची आवश्यकता नसते आणि ते वापरण्यासाठी थेट कनेक्ट केले जाऊ शकतात:

1. व्यावसायिक वायरलेस उपकरणे: एंटरप्राइझ ड्युअल-बँड वायरलेस एपी, हाय-पॉवर वायफाय राउटर, हॉटेल एसी वायरलेस कंट्रोलर, सीलिंग-माउंटेड वायरलेस राउटर

2. सिग्नल वर्धित करणारी उपकरणे: 2.4G/5G सिग्नल ॲम्प्लिफायर, 4G/5G इनडोअर मायक्रो बेस स्टेशन, मोबाइल फोन सिग्नल रिपीटर, ब्लूटूथ ॲम्प्लिफिकेशन गेटवे

3. Iot नेटवर्किंग उपकरणे: ब्लूटूथ गेटवे, LoRa इनडोअर कलेक्शन बेस स्टेशन, औद्योगिक 2.4G सेन्सर गेटवे, कॅम्पस iot सेंट्रल कंट्रोल होस्ट

4. कमकुवत वर्तमान अभियांत्रिकी उपकरणे: रेडिओ फ्रिक्वेन्सी पॉवर डिव्हायडर, कपलर, इनडोअर फीडर, कमकुवत चालू बॉक्स नेटवर्क विस्तार मॉड्यूल

पूर्ण स्थापना आणि वापर मार्गदर्शक

(1) प्री-इंस्टॉलेशन प्लॅनिंगसाठी महत्त्वाचे मुद्दे

1. स्थान नियोजन: खुल्या खोल्यांमध्ये, प्रत्येक छतावर माउंट केलेल्या अँटेनाची प्रभावी कव्हरेज त्रिज्या 8-12 मीटर असते. अनेक विभाजनांसह हॉटेलच्या खोल्यांमध्ये, प्रत्येक 6-8 मीटरवर एक अँटेना ठेवला जातो.

2. कमाल मर्यादा टाळणे: इलेक्ट्रोमॅग्नेटिक हस्तक्षेप कमी करण्यासाठी छताच्या आत मेटल पाईप्स, मजबूत इलेक्ट्रिकल केबल्स आणि स्विचगियर टाळण्यासाठी स्थापित करा;

3. वायरिंग आवश्यकता: 50Ω मानक RF फीडर वापरा, प्रत्येक फीडरची लांबी 15 मीटरच्या आत नियंत्रित केली जाईल जेणेकरून जास्त सिग्नलचे नुकसान टाळण्यासाठी.

(2) कमाल मर्यादा स्थापनेसाठी चरण-दर-चरण प्रक्रिया

1. ड्रिलिंग: रेडिओ फ्रिक्वेन्सी फीडरद्वारे जिप्सम बोर्ड/ॲल्युमिनियम सीलिंगमध्ये 30 मिमी व्यासाचे वर्तुळाकार छिद्र करा;

2. वायरिंग: फीडरचे एक टोक सीलिंग-माउंट केलेल्या अँटेनाच्या मागील बाजूस असलेल्या SMA इंटरफेसला जोडा आणि सैल होण्यापासून रोखण्यासाठी ते घट्ट करा;

3. फिक्सिंग: ऍन्टीनाच्या मुख्य भागाला छताच्या खालून छिद्रामध्ये ढकलणे, छताच्या पॅनेलच्या वरच्या बाजूला बॅक स्नॅपसह, आपोआप लॉकिंग आणि फिक्सिंग;

4. मागील बाजूचे डॉकिंग: फीडरचे दुसरे टोक वायरलेस एपी, सिग्नल ॲम्प्लिफायर आरएफ पोर्ट आणि डिव्हाइसवरील पॉवरशी कनेक्ट करा;

5. वास्तविक मापन आणि स्वीकृती: कव्हरेज क्षेत्राची सिग्नल ताकद तपासण्यासाठी सिग्नल टेस्टर वापरा. -40 ते -70 DBM ची श्रेणी पात्र कव्हरेज मानली जाते.

(३) देखभालीनंतरच्या नोट्स

1. लूज अँटेना क्लिप आणि ऑक्सिडाइज्ड फीडर जॉइंट्ससाठी दर सहा महिन्यांनी तपासा;

2. ओलसर तळघर आणि किचन सेटिंग्जमध्ये, रेडिएशन कार्यक्षमतेवर धूळ साचणे टाळण्यासाठी दरवर्षी धूळ काढण्यासाठी केसिंग काढा आणि स्वच्छ करा;

3. ऍन्टीनाच्या वर मेटल शीट किंवा वायर स्टॅक करू नका, ज्यामुळे वायरलेस कव्हरेज श्रेणी लक्षणीयरीत्या कमी होईल.

FAQ वारंवार विचारले जाणारे प्रश्न

Q1: हे सीलिंग-माउंट केलेले अँटेना कोणत्या उपकरणांशी सुसंगत आहे?

A1: Qianmu कम्युनिकेशन सीलिंग-माउंटेड अँटेना बहुतेक 50Ω RF इंटरफेस डिव्हाइसेसशी सुसंगत आहे जसे की ड्युअल-बँड वायरलेस ॲप्स, हाय-पॉवर वायफाय सिग्नल ॲम्प्लिफायर्स, 4G इनडोअर मायक्रो बेस स्टेशन इ. हे हॉटेलमधील व्यावसायिक वायरलेस ऑफिस बिल्डिंग आणि कव्हरेज प्रकल्पांसाठी थेट जुळले जाऊ शकते.

Q2: सीलिंग माउंट अँटेना स्थापित करण्यासाठी तुम्हाला व्यावसायिक साधनांची आवश्यकता आहे का? एकटा माणूस काम करू शकतो का?

A2: कोणतीही जटिल साधने आवश्यक नाहीत. छिद्र करण्यासाठी फक्त एक लहान इलेक्ट्रिक ड्रिल आवश्यक आहे आणि स्नॅप-फिट रचना निश्चित केली आहे. एक व्यक्ती 5 मिनिटांत एका छतावर बसवलेल्या अँटेनाची स्थापना पूर्ण करू शकते. उत्पादन एक इन्स्टॉलेशन मॅन्युअलसह येते आणि अगदी पूर्वीचा अनुभव नसलेले बांधकाम कामगार देखील ऑपरेशनच्या पायऱ्या समजू शकतात.

Q3: अँटेना इंटरफेस, शेल लोगो आणि पॅकेजिंग सानुकूलित केले जाऊ शकते?

A3: पूर्णपणे सानुकूल करण्यायोग्य. स्रोत कारखाना म्हणून, आम्ही आवश्यकतेनुसार SMA/N/BNC चे सर्व प्रकारचे RF इंटरफेस बदलू शकतो, शेलवर ग्राहक ब्रँड लोगोच्या सिल्क-स्क्रीन प्रिंटिंगला सपोर्ट करू शकतो, कस्टम न्यूट्रल एक्सपोर्ट पॅकेजिंग, कलर बॉक्स पॅकेजिंग आणि OEM/ODM कस्टम ऑर्डरसाठी किमान ऑर्डर प्रमाण बोलणी करता येते.

Q4: आम्ही सीलिंग-माउंट केलेल्या अँटेनाच्या वास्तविक कव्हरेज अंतराची पुष्टी कशी करू शकतो? आम्ही मोजलेला डेटा देऊ शकतो का?

A4: होय. सीलिंग अँटेनाचा प्रत्येक बॅच रेडिओ फ्रिक्वेन्सी ॲनेकोइक चेंबर चाचणी अहवालासह, ऑन-साइट कव्हरेज चाचणी व्हिडिओ आणि विविध घरगुती हॉटेल्स आणि ऑफिस इमारतींसाठी सिग्नल शक्ती डेटासह येतो. सर्व पॅरामीटर्स वास्तविक आणि पडताळण्यायोग्य आहेत आणि ग्राहक स्वयं-चाचणी आणि तुलना करण्यासाठी नमुने परत पाठवू शकतात.
